(共46张PPT)
人教版八年级下
第九章 压强
关于压强的计算
及压强图象辨析、实验探究
素养训练

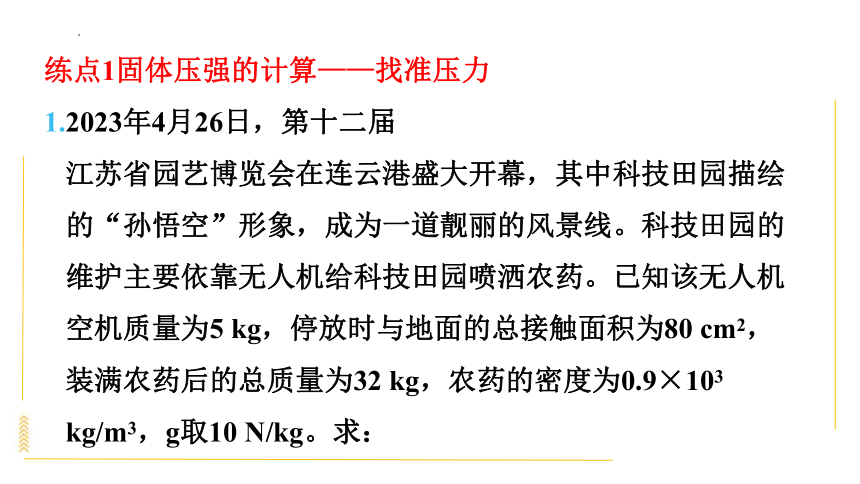

练点1固体压强的计算——找准压力
1.2023年4月26日，第十二届
江苏省园艺博览会在连云港盛大开幕，其中科技田园描绘
的“孙悟空”形象，成为一道靓丽的风景线。科技田园的
维护主要依靠无人机给科技田园喷洒农药。已知该无人机
空机质量为5 kg，停放时与地面的总接触面积为80 cm2，
装满农药后的总质量为32 kg，农药的密度为0.9×103
kg/m3，g取10 N/kg。求：

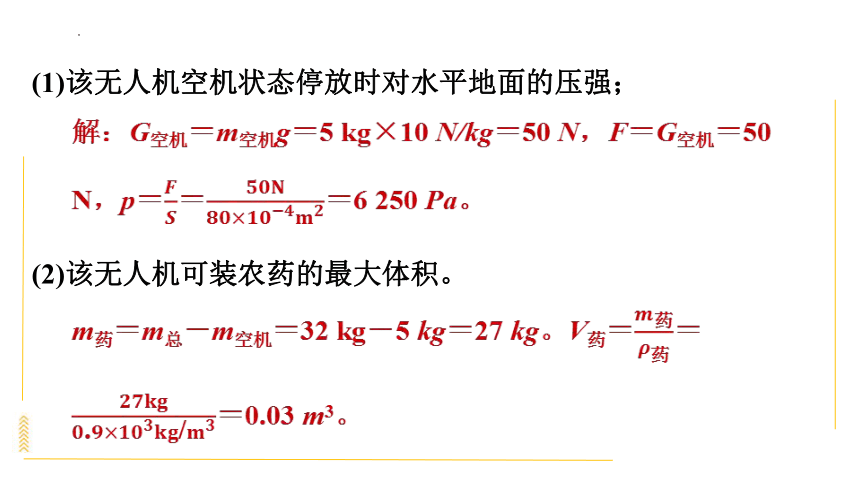

(1)该无人机空机状态停放时对水平地面的压强；
解：G空机＝m空机g＝5 kg×10 N/kg＝50 N，F＝G空机＝50
N，p＝＝＝6 250 Pa。
(2)该无人机可装农药的最大体积。
m药＝m总－m空机＝32 kg－5 kg＝27 kg。V药＝＝
＝0.03 m3。
练点2固体压强的计算——找准受力面积
2.位于衡阳市境内衡山县花果山玻璃桥为广大市民提供了一
个假日休闲好去处，桥面由若干块透明玻璃铺设而成，造
型简洁美观。
(1)设桥面上每块玻璃长4.5 m，宽3 m，厚2 cm，质量为675
kg，求这种玻璃的密度；
解：V＝abh＝4.5 m×3 m×0.02 m＝0.27 m3，ρ＝＝
＝2.5×103 kg/m3。
(2)设某游客的质量为60 kg，他每只鞋底与桥面的接触面积
约200 cm2，求他双脚站立在水平桥面时对桥面的压强。
(g取10 N/kg)
解：游客的重力G＝m'g＝60 kg×10 N/kg＝600 N，游客
站立在水平桥面上，游客对水平桥面的压力F＝G＝600 N，游客双脚站立时的受力面积S＝2×200 cm2＝400 cm2＝
4×10－2 m2，p＝＝＝1.5×104 Pa。

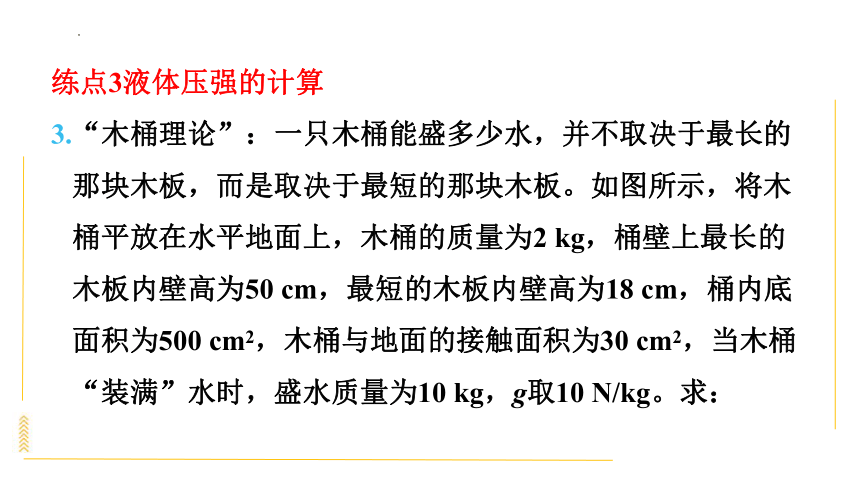

练点3液体压强的计算
3.“木桶理论”：一只木桶能盛多少水，并不取决于最长的
那块木板，而是取决于最短的那块木板。如图所示，将木
桶平放在水平地面上，木桶的质量为2 kg，桶壁上最长的
木板内壁高为50 cm，最短的木板内壁高为18 cm，桶内底
面积为500 cm2，木桶与地面的接触面积为30 cm2，当木桶
“装满”水时，盛水质量为10 kg，g取10 N/kg。求：

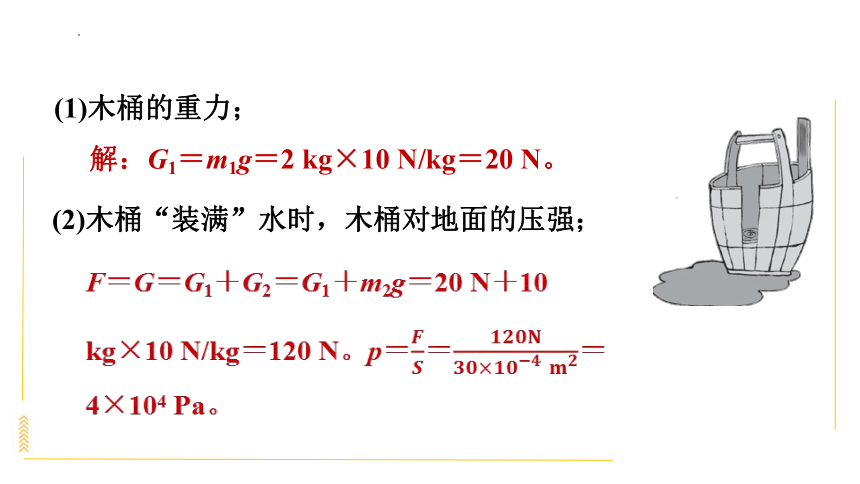

解：G1＝m1g＝2 kg×10 N/kg＝20 N。
(1)木桶的重力；
(2)木桶“装满”水时，木桶对地面的压强；
F＝G＝G1＋G2＝G1＋m2g＝20 N＋10
kg×10 N/kg＝120 N。p＝＝＝
4×104 Pa。

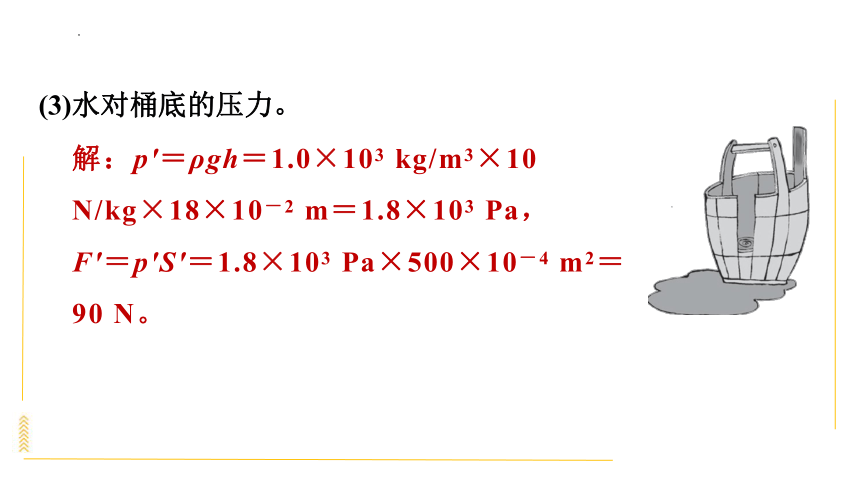

(3)水对桶底的压力。
解：p'＝ρgh＝1.0×103 kg/m3×10
N/kg×18×10－2 m＝1.8×103 Pa，
F'＝p'S'＝1.8×103 Pa×500×10－4 m2＝
90 N。
练点4固体压强和液体压强的综合计算
4.如图所示，一个棱长为10 cm、重4 N的正方体木块，放置
于1 m2的水平桌面上。将重 2 N的水倒入一个锥形瓶中，
瓶重1 N，底面积为60 cm2，水的深度为5 cm，将锥形瓶放
在木块上。g取10 N/kg，求：
(1)水对瓶底的压强；
解：水对瓶底的压强p水＝ρgh＝1.0×103
kg/m3×10 N/kg×5×10－2 m＝500 Pa。
(2)木块对桌面的压强。
解：S＝(10 cm)2＝100 cm2＝0.01 m2，p＝
＝＝700 Pa。

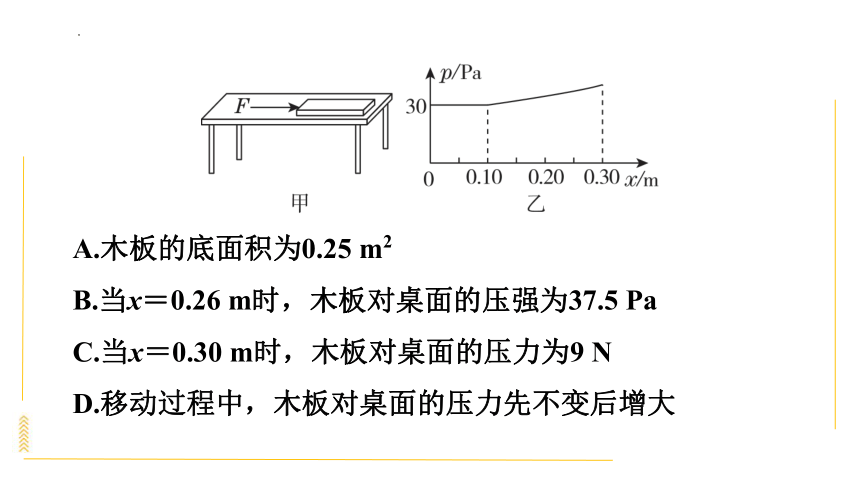

1.[2023·福建]如图甲所示，一块质量分布均匀的木板平放在
水平桌面上，对木板施加一个水平向右的力F，使木板沿
着与桌子边缘平行的方向缓慢向右做直线运动，直到木板
的长度伸出桌面时停止运动，此过程中木板对桌面的压强
p与木板被推动的距离x的关系图象如图乙所示。已知木板
宽为0.25 m，下列判断正确的是( B )
综合1 压强图象辨析
类型1固体压强图象
A.木板的底面积为0.25 m2
B.当x＝0.26 m时，木板对桌面的压强为37.5 Pa
C.当x＝0.30 m时，木板对桌面的压力为9 N
D.移动过程中，木板对桌面的压力先不变后增大
【点拨】
由图乙可知，从x＝0.10 cm处到x＝0.30 m处，木板被推
动了0.2 m，此时木板的长度伸出桌面，则木板的长度为
4×0.2 m＝0.8 m，木板的底面积S＝0.8 m×0.25 m＝0.2 m2，故A错误；木板完全在桌面时对桌面的压强p＝30 Pa，木板对桌面的压力F＝pS＝30 Pa×0.2 m2＝6 N，即木板的重力为6 N；当x＝0.26 m时，此时桌面的受力面积S1＝(0.8 m－0.26 m＋0.10 m)×0.25 m＝0.16 m2，木板对桌面的压力不变，此时木板对桌面的压强p1＝＝＝37.5 Pa，故B正确；
当x＝0.30 m时，木板伸出桌面的长度小于木板长度的一半，此时木板对桌面的压力仍等于木板自身的重力，即木板对桌面的
压力为6 N，故C错误；木板移动过程中，木板伸出桌面的长
度始终小于木板长度的一半，木板对桌面的压力始终等于自
身的重力，即木板对桌面的压力不变，故D错误。
【答案】B
2.[2023·广西]质量分布均匀的实心正方体A、B置于水平桌面
上，如图甲所示。将B沿水平方向截取高为h的柱体，并将
该柱体叠放在A上，A、B剩余部分对桌面的压强p随截取高
度h变化的关系图象如图乙所示，则B的密度
为 kg/m3，A的重力为 N。(g取10 N/kg)
600
6
【点拨】
由图乙知，B的高度hB＝10 cm＝0.1 m，截取高度h为0
时，B对水平桌面的压强为pB＝600 Pa，则ρB＝＝
＝600 kg/m3；截取高度h为2 cm时，B剩余部分的高度hB'＝10 cm－2 cm＝8 cm＝0.08 m，B剩余部分对水平桌面的压强pB'＝ρBghB'＝600 kg/m3×10 N/kg×0.08 m＝480 Pa，
此时B截取的质量m1＝ρBV1＝600 kg/m3×0.1 m×0.1 m×0.02 m＝0.12 kg，此时B截取的重力G1＝m1g＝0.12 kg×10 N/kg＝1.2 N，A对水平桌面的压强p1＝，即480 Pa＝①，截取高度h为10 cm时，B的重力G2＝m2g＝ρBV2g＝600 kg/m3×0.1 m×0.1 m×0.1 m×10 N/kg＝6 N；A对水平桌面的压强p2＝，即800 Pa＝②，联立①②可得，GA＝6 N。
类型2液体压强图象
3.从下列图象得到的信息中，正确的是( B )
A.甲图表示物体的质量跟它所受重力的关系
B.乙图表示物体正以5 m/s的速度做匀速运动
C.丙图表示液体的压强和深度之间的关系
D.丁图表示在弹性限度内弹簧伸长量和所受拉力的关系
B
4.图甲中圆柱形容器装有适量的水，当水温从0 ℃升高到15
℃时，水的密度ρ和水温t关系如图乙所示，此过程水的质
量不变，不考虑圆柱形容器的热胀冷缩，下列选项中能正
确反映图甲中容器底受到水的压强p和水温t关系的是( D )
【点拨】
由题图乙可知，当水温从0 ℃升高到15 ℃时，水的密度
ρ先变大后变小，此过程中，水的质量不变，水对容器底部
的压力等于水的重力，由公式p＝＝＝可知，容器底受
到水的压强p不变。
【答案】D
类型3气体压强图象
5.中国登山队在登山过程中，在山峰某处建立了营地。通过
气压计测量了如图所示的大气压强随高度变化的情况。若
测得该营地的大气压强约为4.7×104 Pa，则营地所处的海
拔高度为 m；从图中还可以看出，离地面越高，
大气压越 。
6 000
小
【点拨】
由图可知，高度增加，大气压减小。当高度为6 km＝6 000 m时，对应的大气压值为4.7×104 Pa。
类型4流体压强图象
6.[情境题 实验活动]老师在实验室做“流体压强与流速关系”演示实验，如图甲所示的是由粗细不同的三节塑料管A、B、C连接而成的装置，三节管中分别接有三个相同传感器的探头，传感器与电脑相连。老师将抽气机与C管右端相连后开始抽气，电脑绘制出的三节管中的气体压强随时间变化的p－t图象如图乙所示。则下列描述正确的是( D )
A.抽气过程中，三节管中的气体流速相同
B.实验室的大气压为101.0 kPa
C.0～4 s，C管中的气体压强变化最大
D.图乙中①反映的是C管中的气体压强随时间变化的情况
【点拨】
图甲装置中，用抽气机抽气时，在同一时间内，通过每
节管子的气体总量相同，细管内气体流速比粗管内气体流速
大，粗管内气体流速小，即A管内的气体流速最大，B管内
的气体流速次之，C管内的气体流速最小，故A错误；由p－t
图象可知，开始抽气前大气压为101.3 kPa，即实验室的大气
压为101.3 kPa，故B错误；0～4 s内，C管中的气体流速最小
压强最大，即压强变化量最小，即图乙中①是C管中的气体
压强随时间变化的图象，故C错误、D正确。
【答案】D
综合2 压强实验探究
类型1探究影响压力作用效果的因素
7.[2022·凉山州]在“探究压力作用效果与哪些因素有关”的
实验中，某同学利用多个完全相同的铁块和海绵进行了如
图所示的实验。
(1)实验中通过观察海绵的 来比较压力作
用效果；
(2)由 两图可以探究压力作用效果与压力大小的
关系；
凹陷程度
甲、乙
(3)对比乙、丙两图可以得出：当压力一定时， 越
小，压力作用效果越明显；
(4)对比甲、丙两图，该同学认为压力作用效果与压力大小
无关，他的观点是 (填“正确”或“错误”)的，
理由是 。
受力面积
错误
没有控制受力面积相同
【点拨】
(1)实验中是通过观察海绵的凹陷程度来比较压力作用效
果的。(2)甲、乙两图中，受力面积相同，乙图的压力大，海
绵凹陷程度大，压力作用效果明显，由甲、乙两图可以探究
压力作用效果与压力大小的关系。(3)对比乙、丙两图可知，
压力相同，乙的受力面积小，压力的作用效果明显，故可得
出结论：当压力一定时，受力面积越小，压力的作用效果越
明显。(4)对比甲、丙两图可知，实验中在改变压力的同时，没有控制受力面积相同，故不能得出压力作用效果与压力大小无关的结论。
类型2探究液体压强与哪些因素有关
8.[2023·黄冈]小明利用压强计探究液体的压强与哪些因
素有关。
(1)使用压强计前要检查装置的气密性：用手指轻压探头橡
皮膜，观察U形管 ；
左右两侧的液面是否出现高度差
(2)小明把压强计的探头浸入水中一定深度，探头分别朝侧
面、朝下、朝上(如图A、B、C所示)，发现U形管左右两侧
的液面高度差保持不变，说明在同种液体内部的同一深
度，液体 的压强都相等；
(3)小明根据图D和E实验得出“液体的密度越大，压强越
大”的结论，请指出小明实验中存在的问题：
；
向各个方向
没有控制
液体深度相同
(4)压强计通过U形管左右两侧的液面高度差大小，反映探
头橡皮膜所受压强大小，应用了转换法。量筒、刻度尺、
弹簧测力计三个测量工具的设计原理中也应用了这种方法
的是 。在使用压强计时，待探究液体与U
形管中液体的密度差越 (填“大”或“小”)，实验
现象越明显。
弹簧测力计
大
【点拨】
(1)为了使实验顺利进行，应检查实验装置的气密性：使
用前，用手指轻压压强计探头的橡皮膜，观察U形管左右两
侧液面是否出现高度差。(2)图A、B、C中，仅探头橡皮膜的
方向不同，两边液面高度差相同，说明在同种液体内部的同
一深度，液体向各个方向的压强都相等。(3)探究液体压强与
密度的关系，要保持液体深度相同，图D和E中，没有控制
液体深度相同，结论不可靠。
(4)在弹性限度内，拉弹簧的力越大，弹簧的伸长就越大，根
据此原理制成弹簧测力计，用弹簧的伸长大小间接反映力的
大小，用到了转换法；待探究液体与U形管中液体的密度差
越大，两侧液面高度差越大，实验现象越明显。
类型3大气压强的测量
9.如图所示，小明用一个弹簧测力计(量程0～5 N)、玻璃板
和轻质吸盘想估测大气压的大小，实验方案如下：
A.记录吸盘脱离玻璃板时弹簧测力计的示数为F，这就是
大气对吸盘的压力；
B.将蘸水的塑料挂衣钩的吸盘放在光滑玻璃板上，用力挤
压吸盘；
C.用弹簧测力计钩着挂钩缓慢向上拉，直到吸盘脱离玻璃
板面；
D.量出吸盘与玻璃板接触面的直径，计算出吸盘与玻璃板
的接触面积为S；
E.根据公式p＝计算出大气压的大小p。
(1)小明由于疏忽，将前三项的顺序写颠倒了，正确的顺序
是 ；
(2)实验中小明将蘸水的吸盘放在光滑玻璃板上，用力挤压
吸盘的目的是 ；
BCA
排尽吸盘内的空气
(3)若实验中吸盘与玻璃板的接触面积是10 cm2，他
(填“能”或“不能”)测出大气压的大小(设当地大气
压约为1.0×105 Pa)。
不能
【点拨】
大气压力F＝pS＝1.0×105 Pa×10×10－4 m2＝100
N，故用量程为0～5 N的弹簧测力计不能测出大气对吸
盘的压力。
综合3 压强的复杂计算
类型1固体压强的计算
10.[新背景 体育赛事 2023·衡阳]如图所示的是北京冬奥会中
国女子冰壶比赛时的情景。冰壶由花岗岩凿磨而成，质量
为20 kg，体积为8×10－3m3，停在冰面上时冰壶与冰面的
接触面积为0.02 m2。某次比赛中，投掷手将冰壶推出，
冰壶在12 s内向前滑行了18 m。求：
解：v＝＝＝1.5 m/s。
(2)冰壶的密度；
ρ＝＝＝2.5×103 kg/m3。
(1)冰壶在滑行过程中的平均速度；
(3)冰壶停在水平冰面上时，冰壶对冰面的压强。
F＝G＝mg＝200 N，p＝＝＝1×104 Pa。
类型2液体压强的计算
11.如图甲所示的容器放置在水平地面上，该容器上、下
两部分都是圆柱形，其横截面积分别为S1、S2，容器
底部装有控制阀门。容器内装有密度为0.8×103
kg/m3的液体，液体通过控制阀门匀速排出的过程
中，容器底部受到液体的压强p随时间t变化的关系图
象如图乙所示，g取10 N/kg。则：
解：H＝＝
＝0.15
m＝15 cm。
(1)阀门打开前液体的深度H为多少厘米？
(2)上、下两部分横截面积之比S1∶S2为多大？
解：h1＝＝
＝0.1
m＝10 cm，h2＝15 cm－10
cm＝5 cm。
h2'＝h2＝×5 cm＝2.5 cm，由S1h1＝S2h2'，得＝＝
＝。
类型3气体压强的计算
12.如图甲所示的是一个深度很浅的皮碗。如图乙所示，将皮
碗压向水平的天花板，挤出皮碗里的空气，在大气压的作
用下，皮碗像吸盘一样“平贴”在天花板上，皮碗的吸附
面积为100 cm2，皮碗中心引出的细线可以悬挂一个物体
在空中，不计细线和皮碗的重力，大气压取1.0×105 Pa，
g取10 N/kg，则：
(1)要想皮碗不脱落，所挂物体的质量不得超过多少？
解：G＝F＝pS＝1.0×105 Pa×100×10－4 m2＝1 000 N。m＝＝＝100 kg。
(2)设想细线下挂一棱长为10 cm、质量为500 g的正方体物
体时皮碗没有脱落(物体底面保持水平)，剪断细线物体落
在水平地面上无反弹和翻滚，从触地时开始计时，物体对
地面的压强随时间变化的关系图象如图丙所示(接触面积
一直是正方形的底面积)，压强减至px时便保持不变。求t
＝0时物体对地面的压力和t＝0.1 s时px为多少？
解：当t＝0时，p0＝1.5×103 Pa，F0＝p0S0＝1.5×103
Pa×100×10－4 m2＝15 N。当t＝0.1 s时，px＝＝＝
＝500 Pa。
