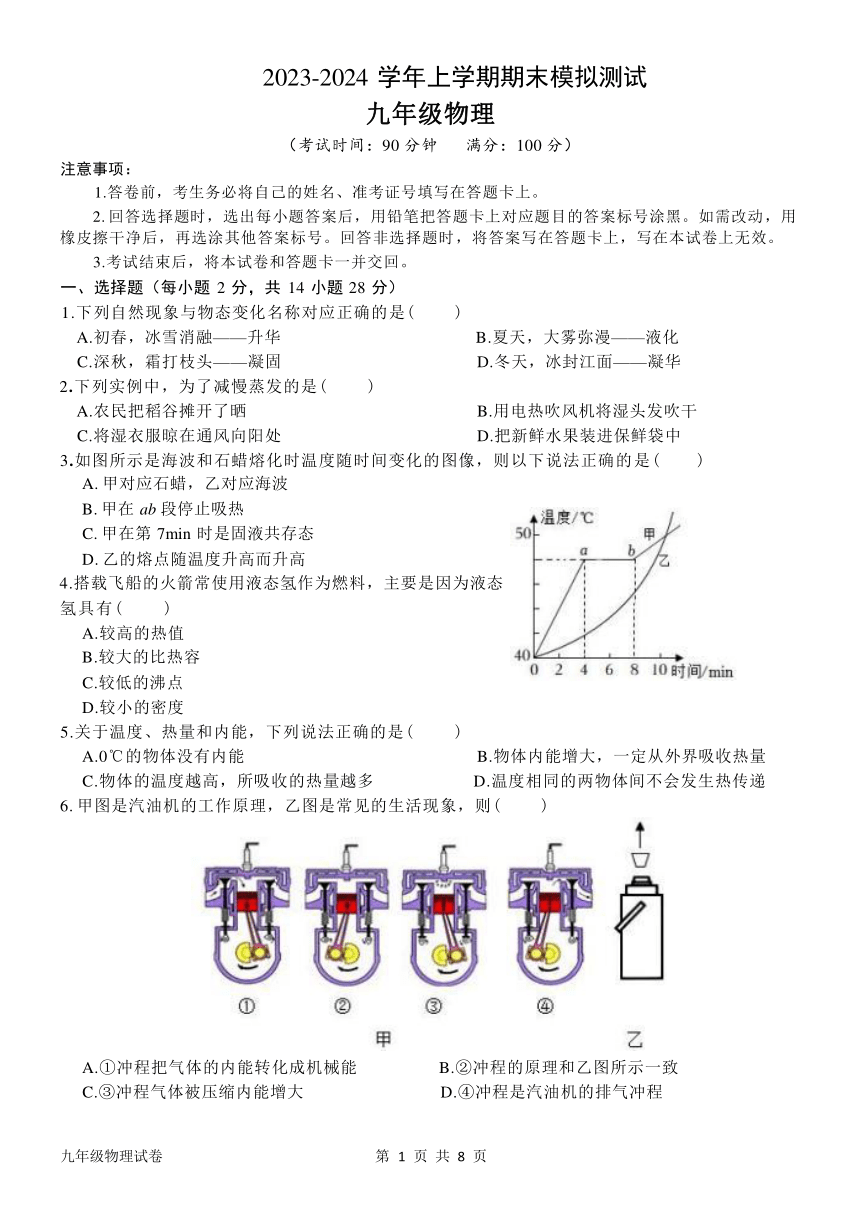

2023-2024 学年上学期期末模拟测试
九年级物理
（考试时间：90 分钟 满分：100 分）
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2. 回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用 橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、选择题（每小题 2 分，共 14 小题 28 分）
1.下列自然现象与物态变化名称对应正确的是( )
A.初春，冰雪消融——升华 B.夏天，大雾弥漫——液化
C.深秋，霜打枝头——凝固 D.冬天，冰封江面——凝华
2.下列实例中，为了减慢蒸发的是( )
A.农民把稻谷摊开了晒 B.用电热吹风机将湿头发吹干
C.将湿衣服晾在通风向阳处 D.把新鲜水果装进保鲜袋中
3.如图所示是海波和石蜡熔化时温度随时间变化的图像，则以下说法正确的是( )
A. 甲对应石蜡，乙对应海波
B. 甲在 ab 段停止吸热
C. 甲在第 7min 时是固液共存态
D. 乙的熔点随温度升高而升高
4.搭载飞船的火箭常使用液态氢作为燃料，主要是因为液态
氢具有( )
A.较高的热值
B.较大的比热容
C.较低的沸点
D.较小的密度
5.关于温度、热量和内能，下列说法正确的是( )
A.0℃的物体没有内能 B.物体内能增大，一定从外界吸收热量
C.物体的温度越高，所吸收的热量越多 D.温度相同的两物体间不会发生热传递
6. 甲图是汽油机的工作原理，乙图是常见的生活现象，则( )
A.①冲程把气体的内能转化成机械能 B.②冲程的原理和乙图所示一致
C.③冲程气体被压缩内能增大 D.④冲程是汽油机的排气冲程
九年级物理试卷
第 1 页 共 8 页
7. 甲、乙两物质的比热容之比为 1:2 ，质量之比为 3:2 ，若它们吸收相等的热量，则甲、乙升高的温 度之比为( )
A.4:3 B. 3:4 C.6:1 D. 1:6
8.将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到
小球上下跳动，如图所示。则下列分析正确的是( )
A.餐盘带正电是因为得到了电子
B.小球与餐盘接触瞬间， 电流方向是从小球到餐盘
C.小球由于与餐盘带有同种电荷，相互排斥而向上运动
D.摩擦后的餐盘发热是通过热传递的方式改变了内能
9.智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，每种方式相当于一个开关，
用灯 L 发光模拟手机解锁成功，图中的模拟电路符合要求的是( )
A B C D
10.下图所示是一些与用电安全相关的现象，其中符合安全用电原则的是( )
A B C D
11.下列用电器工作时，将电能全部转化为内能的是( )
A. 电风扇 B. 电视机 C.微波炉 D. 电水壶
12.某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2 为定值电阻，R1 为光敏电阻， 当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压
表) 。闭合开关，激光被遮挡瞬间，下列说法正确的是( )
A. 电阻 R1 与 R2 是并联 B.通过 R2 的电流变大
C. 电阻 R2 两端的电压变大 D. 电阻 R1 两端的电压变大
(
九年级物理试卷
)第 2 页 共 8 页

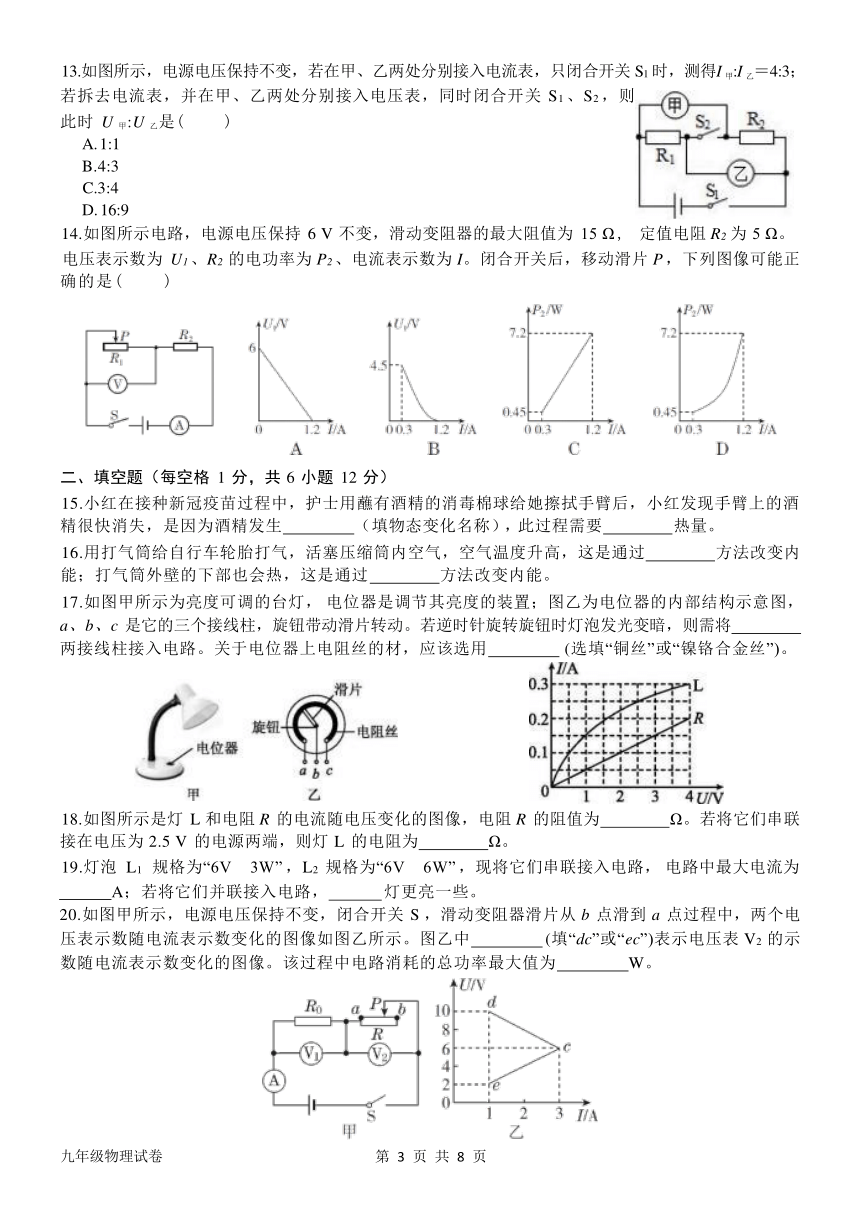

13.如图所示，电源电压保持不变，若在甲、乙两处分别接入电流表，只闭合开关 S1 时，测得I 甲:I 乙＝4:3；
若拆去电流表，并在甲、乙两处分别接入电压表，同时闭合开关 S1 、S2 ，则
此时 U 甲:U 乙是( )
A. 1:1
B.4:3
C.3:4
D. 16:9
14.如图所示电路，电源电压保持 6 V 不变，滑动变阻器的最大阻值为 15 Ω , 定值电阻 R2 为 5 Ω。
电压表示数为 U1 、R2 的电功率为 P2 、电流表示数为 I。闭合开关后，移动滑片 P ，下列图像可能正 确的是( )
二、填空题（每空格 1 分，共 6 小题 12 分）
15.小红在接种新冠疫苗过程中，护士用蘸有酒精的消毒棉球给她擦拭手臂后，小红发现手臂上的酒 精很快消失，是因为酒精发生 （填物态变化名称），此过程需要 热量。
16.用打气筒给自行车轮胎打气，活塞压缩筒内空气，空气温度升高，这是通过 方法改变内 能；打气筒外壁的下部也会热，这是通过 方法改变内能。
17.如图甲所示为亮度可调的台灯， 电位器是调节其亮度的装置；图乙为电位器的内部结构示意图， a、b、c 是它的三个接线柱，旋钮带动滑片转动。若逆时针旋转旋钮时灯泡发光变暗，则需将 两接线柱接入电路。关于电位器上电阻丝的材，应该选用 (选填“铜丝”或“镍铬合金丝”)。
18.如图所示是灯 L 和电阻 R 的电流随电压变化的图像，电阻 R 的阻值为 Ω。若将它们串联 接在电压为 2.5 V 的电源两端，则灯 L 的电阻为 Ω。
19.灯泡 L1 规格为“6V 3W” ，L2 规格为“6V 6W” ，现将它们串联接入电路， 电路中最大电流为
A；若将它们并联接入电路， 灯更亮一些。
20.如图甲所示，电源电压保持不变，闭合开关 S ，滑动变阻器滑片从 b 点滑到 a 点过程中，两个电 压表示数随电流表示数变化的图像如图乙所示。图乙中 (填“dc”或“ec”)表示电压表 V2 的示 数随电流表示数变化的图像。该过程中电路消耗的总功率最大值为 W。
九年级物理试卷
第 3 页 共 8 页

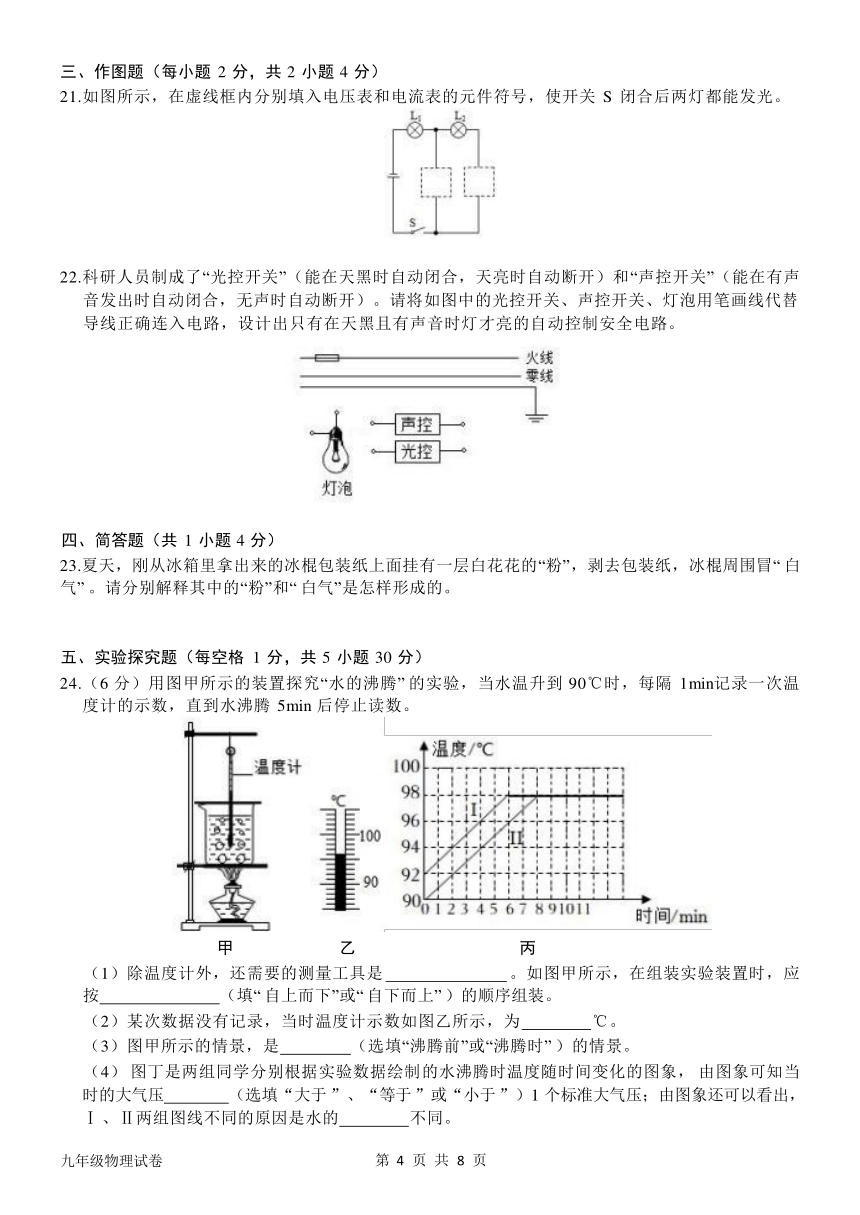

三、作图题（每小题 2 分，共 2 小题 4 分）
21.如图所示，在虚线框内分别填入电压表和电流表的元件符号，使开关 S 闭合后两灯都能发光。
22.科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声 音发出时自动闭合，无声时自动断开）。请将如图中的光控开关、声控开关、灯泡用笔画线代替 导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路。
四、简答题（共 1 小题 4 分）
23.夏天，刚从冰箱里拿出来的冰棍包装纸上面挂有一层白花花的“粉”，剥去包装纸，冰棍周围冒“ 白 气” 。请分别解释其中的“粉”和“ 白气”是怎样形成的。
五、实验探究题（每空格 1 分，共 5 小题 30 分）
24.（6 分）用图甲所示的装置探究“水的沸腾” 的实验，当水温升到 90℃时，每隔 1min记录一次温 度计的示数，直到水沸腾 5min 后停止读数。
甲 乙 丙
（1）除温度计外，还需要的测量工具是 。如图甲所示，在组装实验装置时，应 按 （填“ 自上而下”或“ 自下而上” ）的顺序组装。
（2）某次数据没有记录，当时温度计示数如图乙所示，为 ℃。
（3）图甲所示的情景，是 （选填“沸腾前”或“沸腾时” ）的情景。
（4） 图丁是两组同学分别根据实验数据绘制的水沸腾时温度随时间变化的图象， 由图象可知当 时的大气压 （选填“大于 ”、“等于 ”或“小于 ”）1 个标准大气压；由图象还可以看出， Ⅰ 、Ⅱ两组图线不同的原因是水的 不同。
(
九年级物理试卷
)第 4 页 共 8 页
25.（4 分）小明用如图甲所示的实验装置探究不同物质吸热升温本领。实验如下：
（1）如图甲所示，在两只烧杯中分别装入初温相同且 相等的液体 A 和液体 B。
（2）用相同的酒精灯加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度。根据实验数 据绘制成温度与时间的关系图像，如图乙所示。分析图像可知，升温较快的是液体 ，液 体 的比热容较大。（均选填“A”或“B”）
（3）若液体 A 和 B 中有一种液体是水，比热容为 c 水 ＝4.2 × 103/（kg ℃) , 则另一种液体的比热 容是 J/（kg ℃)。
26.（5 分）小明在探究并联电路的电流规律实验中，如图甲是设计的实验电路图。
甲
乙
丙
丁
（1）小明连接完最后一根导线， 电流表的指针就发生了偏转， 由此可知在连接电路时，他没 有 。
（2）他先将电流表接 A 处，闭合开关后，发现电流表的指针偏转如图乙所示，为了测量准确， 她应该断开开关，把电流表的量程换成 A ，重新进行实验。
（3）某次测量中，小明发现电流表接线柱上共连接了三根导线，如图丙所示，其中导线甲中的 电流为 0.2A，导线乙中的电流为 0.3A，则根据电路中的电流特点，导线丙中的电流为 A。 （4）小明又利用器材设计了如图丁所示的电路，在不拆电路的情况下，只通过控制开关，直接 测量 L 1和 L2 的电流大小，他的方案 （选填“可行”或“不可行”），理由是 。
27.（6 分）如图甲所示，物理实验小组探究“ 电流通过导体产生热的多少与什么因素有关” 的实验装 置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U 形管相连，接入电路。 你仔细观察甲、乙两图，回答下列问题。
九年级物理试卷
第 5 页 共 8 页
（1）实验中电流通过导体时产生热量的多少是通过观察比较 U 形管 反映出来。
（2）图甲是探究导体产生的热量与大小是否与 有关的装置；在实验中，改变滑片的位置， 多次进行实验的目的是： ；
（3）如图甲进行实验时，实验小组发现通电一段时间后，其中一个 U 形管中的液面高度几乎不变， 发生此现象的原因可能是 。
（4）将虚线框里甲装置换成乙图装置进行实验是为了探究电流通过导体时产生热量与 的 关系；一段时间后 边容器中电流产生的热量多。
28.（4 分）如图甲是某实验创新小组“探究电流与电阻的关系” 的实验电路图。其中电源（电压恒为 6V）、阻值分别为 5Ω 、15Ω 、25Ω的定值电阻各一个、导线若干。
(
九年级物理试卷
)第 6 页 共 8 页
甲 乙
丙
（1）请根据电路图甲，用笔画线表示导线，连接图乙所示的实物电路，要求滑片向左滑时，电 流表示数变大；
（2）连接好电路后，闭合开关，发现无论怎样移动滑片， 电压表的示数约为 6V 且保持不变， 电流表的示数几乎为零，则电路的故障可能是 ；
A.滑动变阻器短路 B.定值电阻断路 C.定值电阻短路
（3）图丙是小组根据测得的实验数据绘制的电流 I 随电阻 R 的变化图像， 由图像可得结论：当 电压一定时， 。为保证分别使用三个定值电阻均能顺利完成 实验，滑动变阻器的最大阻值至少是 Ω。
29.（5 分）如图甲所示是“测量小灯泡的电阻” 的实验电路图。
甲
乙 丙 丁
（1） 电路连接好后闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，该故障可能是 小灯泡 ；
（2）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图乙所示，其读数为 V；
（3）根据实验数据，作出小灯泡工作时 I -U 的关系图像如图丙所示。由图丙可知，不同电压下， 小灯泡电阻值不同，灯丝的电阻会随温度升高而变 ；正常发光时的电阻是 Ω;
（4）若实验过程中发现电压表损坏，现增加一个已知阻值为r0 的定值电阻和一个开关，设计如 图丁所示的电路，也能测出小灯泡正常发光时的电阻。其实验步骤如下：
①闭合开关 S ，断开开关 S1 ，移动滑动变阻器的滑片 P ，使电流表的示数为 I 额 ，并记录下来； ②保持滑动变阻器滑片 P 的位置不动，闭合开关 S 和 S1 ，记下此时电流表的示数为 I1；
③保持开关 S 和 S1 闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为 I2； ④则小灯泡正常发光时电阻的表达式为：R 灯= （用 I 额 、I1 、I2 和 R0 表示）。
六、计算题（本大题共 3 小题 22 分）
30.（6 分）用燃气灶烧水，燃烧 0.6kg 的煤气，使 60kg 的水从 20℃ 升高到 70℃ 。已知水的比热 容为 4.2 × 103 J/(kg · ℃) ，煤气的热值为 4.2 × 107J/kg 。求：
（1）0.6kg 煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率。
31.（8 分）如图（甲）所示的电路中，电源电压保持不变，闭合开关 S 后，滑动变阻器 R2 的滑片 P 由 a 端移动到 b 端，测得电阻 R1 两端的电压与通过 R1 的电流的变化关系如图（乙）所示。求：
（1） 电阻 R1 的阻值；
（2）变阻器 R2 的最大阻值；
（3）变阻器 R2 的最大电功率。
(
九年级物理试卷
)第 7 页 共 8 页
32.（8 分）小明家新购买了一台电火锅，如图甲所示，其部分技术参数如表，内部电路的工作原理 简图如图乙所示，R1、R2均为阻值不变的加热电阻，通过开关 S 、S1 、S2 的通断可实现三个挡位 功能的切换，其中 S2是能分别与 a、b 两掷点相连的单刀双掷开关。小明测得电火锅正常工作时， 锅内 4kg 的水的温度随时间变化的图像如图丙所示。
额定电压 220V
高温挡 1100W
低温挡 880W
保温挡 ×××W
（1）用高温档加热时，6min 消耗的电能；
（2）请通过计算说明电火锅是高温挡还是低温挡加热更节约电能。
（3）求电火锅正常工作时，保温挡的电功率。
(
九年级物理试卷
)第 8 页 共 8 页
2023-2024 学年上学期期末模拟测试 九年级物理参考答案
一、 选择题
1 ．B 2. C 3. C 4. A 5. D 6. D 7. A 8 ．C 9 ．D 10 ．A
11 ．D 12 ．D 13 ．B 14 ．D
二、 填空题
第 1 页 共 2 页
15 ．汽化 吸收
17 ． b 、c 镍铬合金丝
19 ．0.5 L2
(
三、
21
.
)作图题
16 ．做功 热传递
18 ．20 5
20 ． dc 36
22 .
四、 简答题
答：冰棒上粘着“ 白花花的粉”，是由空气中的水蒸气遇到温度较低的冰棍形成的小冰晶， 是凝华现象；冰棒上冒“ 白烟” ，是由空气中的水蒸气遇到温度较低的冰棒凝结而成的小 水滴，是液化现象。
五、 实验探究题
24 ．（1）秒表 自下而上 （2）96 （3）沸腾前 （4）小于 质量
25 ．（1）质量 （2）A B （3）2. 1 × 103
26 ．（1）断开开关 （2）0～0.6 （3）0.5 或 0. 1
（4）不可行 其中一次测量时，电流表的指针会反向偏转。
27 ．（1）液面高度的变化 （2） 电阻 多次实验寻找普遍规律
（3）两个透明容器存在漏气 （4） 电流 左
28 ．（1）
（2）B
（3）通过导体的电流跟导体的电阻成反比 35
29 ．（1）短路 （2）2.5 (3) 大 10 （4）
六、计算题（本大题共 3 小题，共 22 分）
30 解：（1）Q=mq=0.6kg ×4.2 × 107J/kg=2.52× 107J----------------------------2 分
(2) Q 吸=cm△t=4.2 × 103 J/(kg · ℃) ×60kg ×(70℃-20℃)=1.26× 107 J-----------------2 分
(3)η= Q 吸/ Q ×%=1.26× 107 J/2.52× 107J ×%=50%----------------------------2 分
31 解：（1） 由图乙可知：R1= U1/I1=8V/ 1A=8Ω------------------2 分
（2） 由图乙可知电源电压 U=24V------------------- 1 分
U2= U－U1=24V－8V= 16V------------------- 1 分
变阻器 R2 的最大阻值：R2= U2/I1= 16V/ 1A= 16Ω------------------- 1 分
（3）变阻器 R2 的电功率 P=I2R2= U/(R1+R2)2 R2=24V/(8Ω+ R2)2 R2
当 R2= R1=8Ω时，P 取最大值，即 Pmax= 18W -------------------3 分
32 解：（1） 由图乙可知，用高温挡把质量为 4kg 、初温为 50℃的水加热到 70℃ ,
所用时间为：t1 ＝6min ＝360s，
消耗的电能为：W1 ＝P 高 t1 ＝1100W×360s ＝3.96× 105J； 2 分
若改用低温挡，所用时间为：t2 ＝10min ＝600s，
消耗的电能为：W2 ＝P 低 t2 ＝880W×600s ＝5.28× 105J，
显然 W1＜W2 ，故使用高温挡更节能； 2 分
（2） 由 P ＝可知，在电压不变时，电阻越小，电功率越大；在图甲中，当闭合 S 、S1 时，只有电阻 R1工作，为低温挡，R1 的电阻为：R1 ＝ ＝ ＝55Ω , ----- 1 分
当闭合 S 、S1 ，S2接 a ，电阻 R1和 R2并联，为高温挡，则电阻 R2 的电功率为：
P2 ＝P 高﹣r 低 ＝1100W﹣880W ＝220W，
所以 R2 的电阻为：R2 ＝ ＝ ＝220Ω , 1 分
当 S 闭合，S1 断开，S2接 b ，电阻 R1和 R2 串联，电火锅处于保温挡；因串联电路的总电 阻等于各分电阻之和，所以电火锅正常工作时保温挡的电功率为：
P 保 ＝ ＝ ＝ ＝176W 。--------------------------------2 分
