课件17张PPT。第六章 电功率6.4 灯泡的电功率第2课时 测量小灯泡的电功率P=UI电压表电流表滑动变阻器额定电压电流表正常1.测量小灯泡的电功率的实验原理是___________,用_________测出小灯泡两端的电压,用___________测出通过小灯泡的电流,然后根据公式算出相应的功率。
2.要测量小灯泡的额定功率,可以用___________调节灯泡两端的电压,使电压表的示数刚好等于小灯泡的____________,读出此时___________的示数,就可以算出额定功率,此时灯泡_________(填“正常”或“不正常”)发光。1.(5分)在“测量小灯泡的电功率”实验中,应手眼并用,手移动_________________,眼睛观察_______表的示数,使它等于__________ ,再读出此时_________表的示数,就可以求出小灯泡的额定功率。
2.(5分)如果测定标有“2.5 V”字样的小灯泡的额定功率,那么两个电表的量程最好选用( )
A.电压表选“0~15 V”,电流表选“0~3 A”
B.电压表选“0~15 V”,电流表选“0~0.6 A”
C.电压表选“0~3 V”,电流表选“0~3 A”
D.电压表选“0~3 V”,电流表选“0~0.6 A”滑动变阻器的滑片电压额定电压电流D3.(5分)在“测定小灯泡额定功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但测试中无论如何调节滑动变阻器,电压表的示数都达不到灯泡的额定电压,其原因可能是( )
A.滑动变阻器的总电阻太大
B.电压表的量程太大
C.电源电压太低

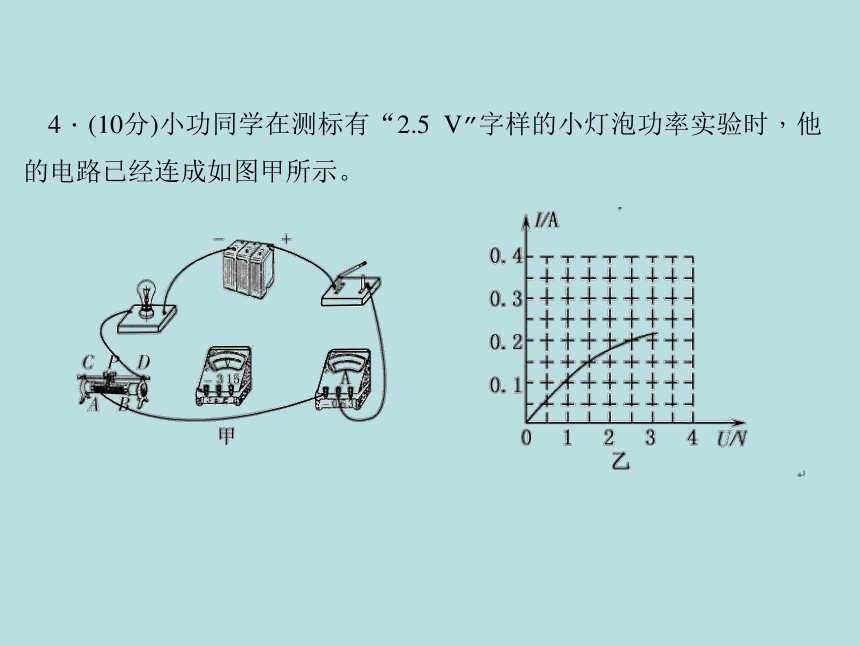

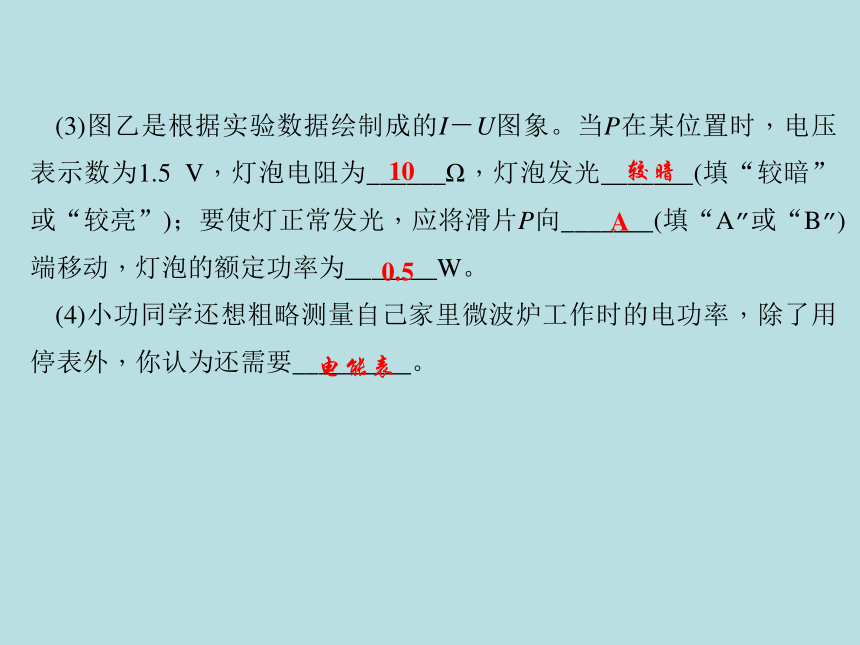

D.灯泡的灯丝断了C4.(10分)小功同学在测标有“2.5 V”字样的小灯泡功率实验时,他的电路已经连成如图甲所示。(1)请你用笔画线代替导线,帮他把电压表正确连入电路,连线不能交叉。在连接好电路后,要先将滑动变阻器滑片P移至______(填“A”或“B”)端后,开关才能_______。B闭合解:(2)如果用干电池作电源,他至少要用_______节。2(3)图乙是根据实验数据绘制成的I-U图象。当P在某位置时,电压表示数为1.5 V,灯泡电阻为______Ω,灯泡发光_______(填“较暗”或“较亮”);要使灯正常发光,应将滑片P向_______(填“A”或“B”)端移动,灯泡的额定功率为_______W。
(4)小功同学还想粗略测量自己家里微波炉工作时的电功率,除了用停表外,你认为还需要_________。10较暗A0.5电能表5.(15分)在测“3.8 V”小灯泡电功率实验中。(1)请你用笔画线代替导线,将甲图实物连接完整。
解:图略(2)电路正确连接后,闭合开关,移动滑片,发现灯泡不亮,电流表无示数,电压表示数接近电源电压,则故障可能是_________。
(3)排除故障后,当灯泡正常发光时,电流表的示数如图乙所示为_________A,灯泡额定功率为__________W。
(4)图丙所示电路中(R阻值已知),无电压表也能测出该灯泡额定功率的是________。 L断路0.31.14C6.某同学利用如图所示电路,测量额定电压为2.5 V小灯泡的额定功率,下列说法错误的是( )
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮 B7.在测“小灯泡的额定功率”的实验中,小灯泡的额定电压为3.8 V,灯丝电阻约为5 Ω ,如图是小明同学做这个实验连好的电路,请指出图中存在的三处错误。(1)____________________________________;
(2)________________________________________________;
(3)____________________________________________。 电流表的量程选择不合适滑动变阻器连接错误(或都接下面两个接线柱)电压表的正负接线柱接反了8.图甲是测量小灯泡电功率的电路。小灯泡的额定电压为2.5 V。灯泡短路(1)请根据图甲将图乙中的实物电路连接完整。(导线不允许交叉)
解:图略
(2)闭合开关前,将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮,电压表示数为零,电流表指针偏转。逐渐向右移动滑片,小灯泡始终不亮,电压表示数仍然为零,电流表示数逐渐变大。该电路故障可能是___________。(3)排除故障后正确操作实验,测量数据如下表所示:分析实验数据可知:
①小灯泡的额定功率为_______W。
②第7、8两次实验中,灯泡熄灭的原因是_________________。
③小灯泡在断电一段时间后的电阻可能是_______。(填“0 Ω”“1 Ω”“2 Ω”或“8.9 Ω”)0.7实际功率太小1Ω9.如图甲是小明设计的测量一小灯泡额定功率的电路图,已知定值电阻R0=15 Ω,滑动变阻器R(20 Ω 1 A),电源电压为18 V,小灯泡的额定电压为6 V、额定功率约为3 W。(1)闭合开关S前,滑片P应滑到最_________。(填“左端”或“右端”)
(2)请用笔画线代替导线将图乙连接完整。解: 右端(3)小明正确连接电路后,进行实验。小灯泡正常发光时,电流表的指针如图丙所示,通过小灯泡的电流为________A,其额定功率为________W。
(4)电路中定值电阻R0的作用是________________________________。
(5)小明完成上述实验后,小红发现电流表已坏,她利用剩余器材和老师又给的两个开关S1、S2及导线,也完成了对小灯泡额定功率的测量。请你在下面的虚线框内画出小红完成实验设计的电路图。0.482.88分压,使小灯泡在额定电压下工作
