教科版九年级物理上册 5．2　测量电阻（1）练习课件

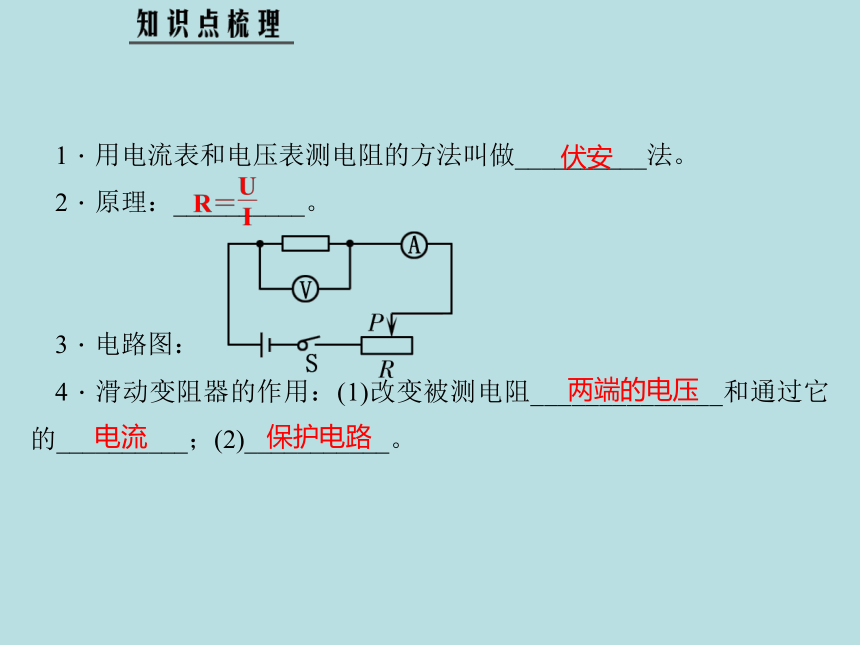

课件16张PPT。第五章　欧姆定律5．2　测量电阻第1课时　伏安法测电阻1．用电流表和电压表测电阻的方法叫做__________法。
2．原理：__________。
3．电路图：

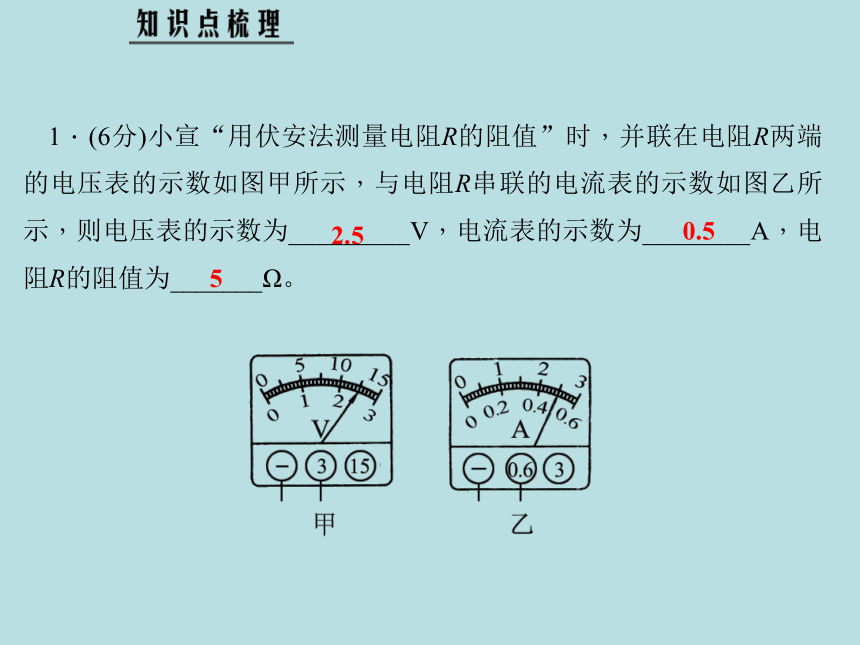

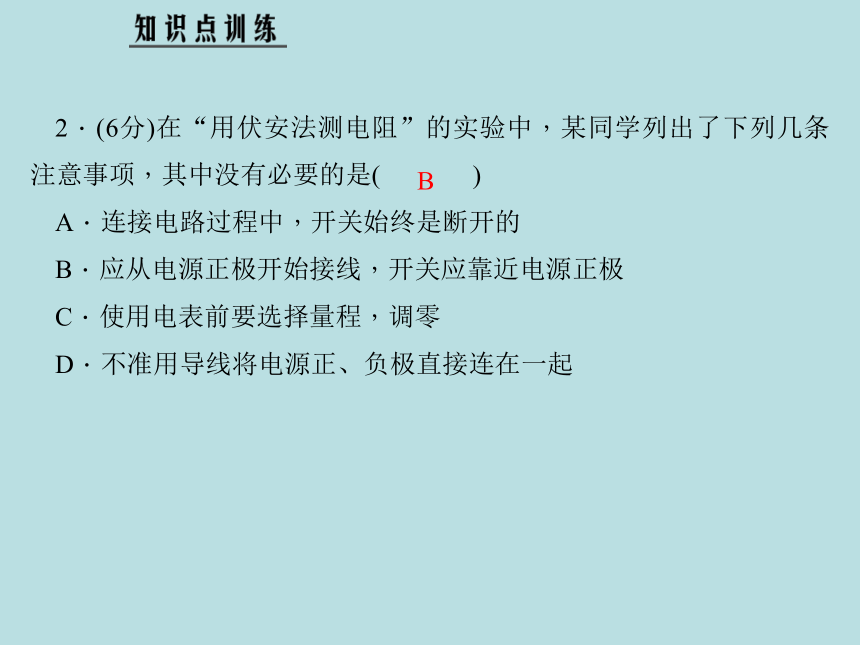

4．滑动变阻器的作用：(1)改变被测电阻______________和通过它的__________；(2)___________。伏安两端的电压电流保护电路2.51．(6分)小宣“用伏安法测量电阻R的阻值”时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为_________V，电流表的示数为________A，电阻R的阻值为_______Ω。0.552．(6分)在“用伏安法测电阻”的实验中，某同学列出了下列几条注意事项，其中没有必要的是( )
A．连接电路过程中，开关始终是断开的
B．应从电源正极开始接线，开关应靠近电源正极
C．使用电表前要选择量程，调零

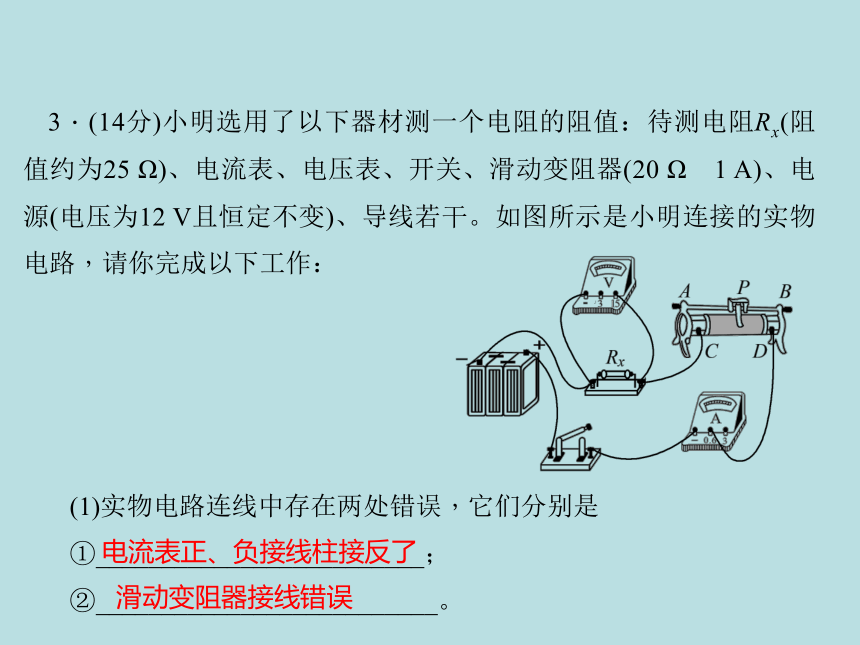

D．不准用导线将电源正、负极直接连在一起B3．(14分)小明选用了以下器材测一个电阻的阻值：待测电阻Rx(阻值约为25 Ω)、电流表、电压表、开关、滑动变阻器(20 Ω　1 A)、电源(电压为12 V且恒定不变)、导线若干。如图所示是小明连接的实物电路，请你完成以下工作：(1)实物电路连线中存在两处错误，它们分别是
①_________________________；

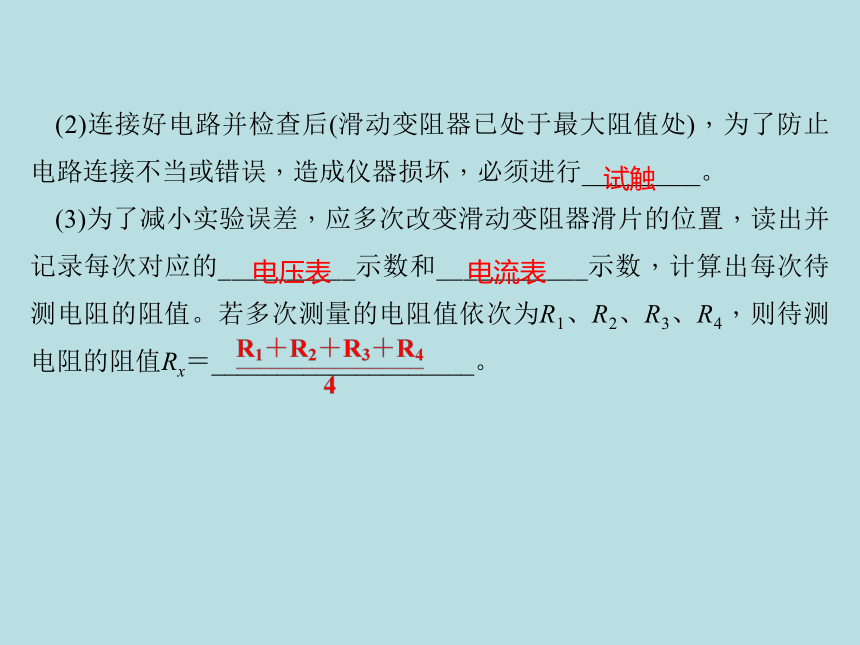

②__________________________。电流表正、负接线柱接反了滑动变阻器接线错误(2)连接好电路并检查后(滑动变阻器已处于最大阻值处)，为了防止电路连接不当或错误，造成仪器损坏，必须进行_________。

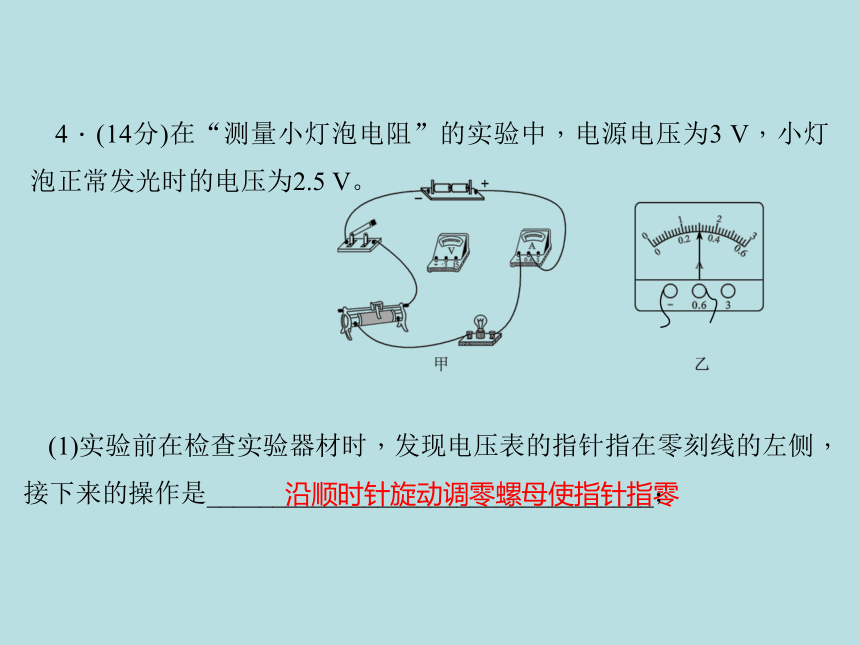

(3)为了减小实验误差，应多次改变滑动变阻器滑片的位置，读出并记录每次对应的__________示数和___________示数，计算出每次待测电阻的阻值。若多次测量的电阻值依次为R1、R2、R3、R4，则待测电阻的阻值Rx＝____________________。试触电压表电流表4．(14分)在“测量小灯泡电阻”的实验中，电源电压为3 V，小灯泡正常发光时的电压为2.5 V。沿顺时针旋动调零螺母使指针指零(1)实验前在检查实验器材时，发现电压表的指针指在零刻线的左侧，接下来的操作是__________________________________；(2)请你用笔画线代替导线把图甲中的电压表连入电路；(3)在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为______V，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为_______Ω；(结果保留两位小数)2.5解： (4)若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向_______端移动。改变滑动变阻器滑片位置后得到的另外两组数据，发现每次测得的电阻值都不相同。你认为产生这种现象的原因是_____________________________________________。8.33右灯丝电阻随温度的升高而增大5．如图所示，是某同学测电阻的实验电路，闭合开关，观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是( )
A．滑动变阻器短路
B．滑动变阻器连入电路中的阻值较大
C．定值电阻开路
D．定值电阻的阻值较大
6．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是( )
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动B D 7．如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法中错误的是( )
A．闭合开头前，应将滑动变阻器的滑片移到最左端
B．实验过程中两电表都可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮D8．为测量阻值约为10 Ω的电阻，小龙设计并连接了如图所示电路，所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题：
(1)_____________________________________；
(2)_______________________________________。电流表正负接线柱接反了只能读取一组实验数据，实验误差较大9．图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图象。通过图象可以得出小灯泡两端的电压为4 V时，灯丝电阻为_______Ω；当小灯泡两端的电压增大时，灯丝的电阻将_________________，其原因是___________________________________________________________________________________。20变大(或增大)温度越高，灯丝的电阻越大(或灯丝的电阻与温度有关，或灯丝的电阻随温度变化而变化)10．用电压表、电流表测量电阻有如图所示的两种解法，若电压表的电阻不是很大，电流表电阻不是很小，你认为图_______中测量的电阻值比真实值偏大，图_______中测量的电阻值比真实值偏小。(以上两空均填“甲”或“乙”)甲乙11．用伏安法测电阻的实验中，某同学连接了如图甲所示的电路。(电路元件完好，接线柱接线牢固)(1)在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表示数将____________，电压表示数将__________。(以上两空均填“发生变化”或“保持不变”)发生变化保持不变(2)检查电路，发现有一处连接错误，请指出连接错误的导线是______。(填“a”“b”“c”或“d”)
(3)纠正错误后，闭合开关，测得几组数据如下表。　第三次实验时电流表示数如图乙所示，电流表的示数为________A，待测电阻阻值为_________Ω。(结果精确到0.1 Ω)0.1815.2d(4)接下来将定值电阻换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____________________________________。小灯泡处发生断路(或小灯泡丝线断了)
