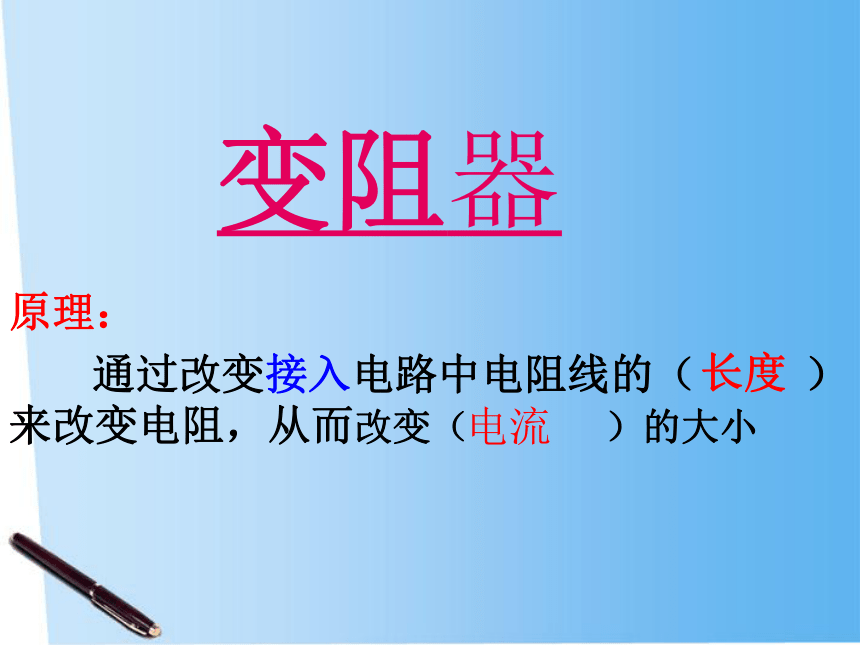

课件21张PPT。原理:
通过改变接入电路中电阻线的( )来改变电阻,从而改变( )的大小

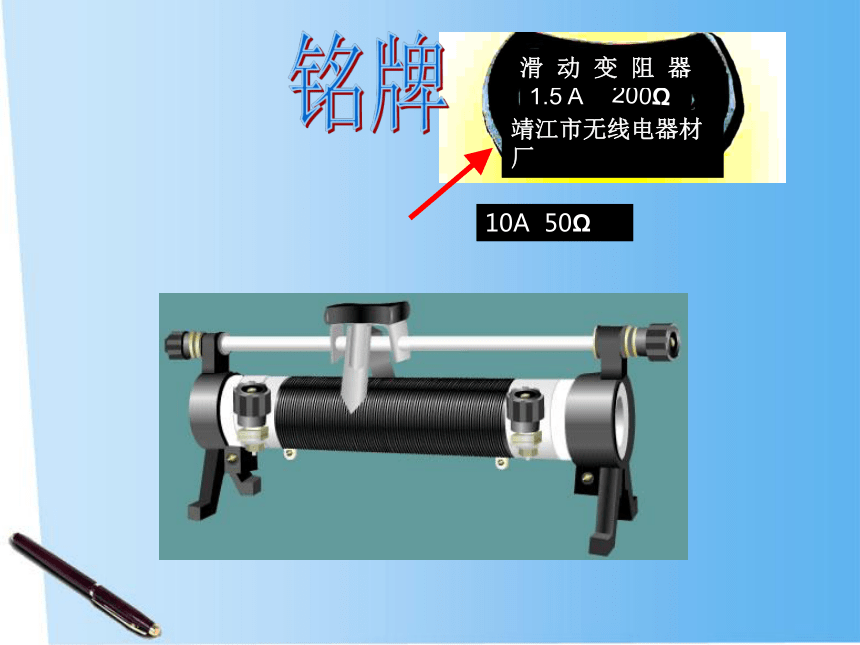

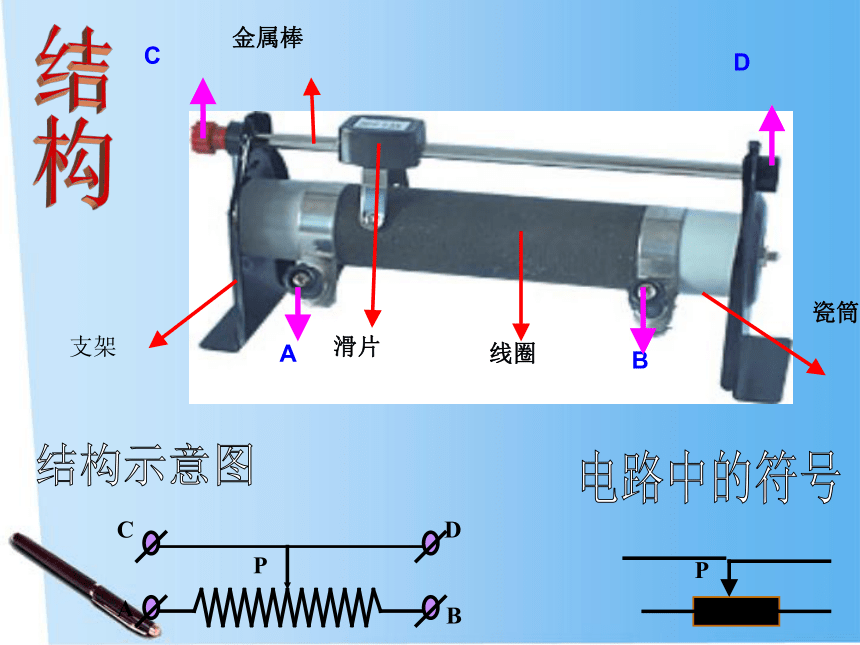

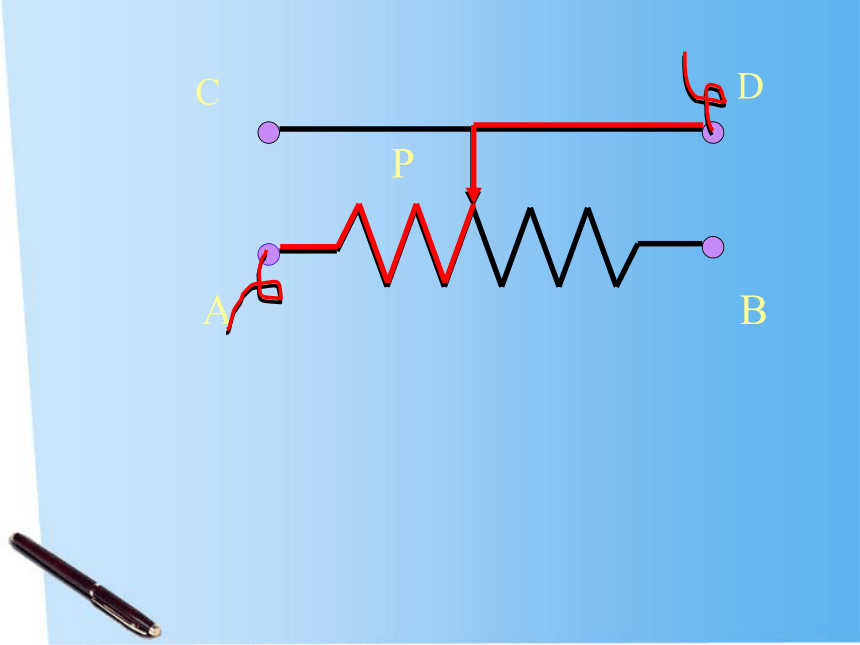

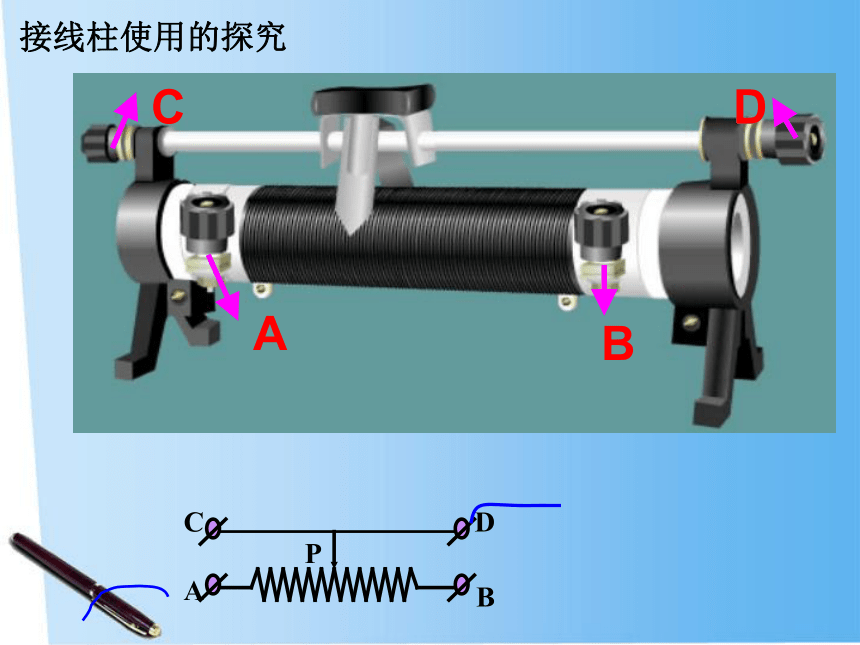

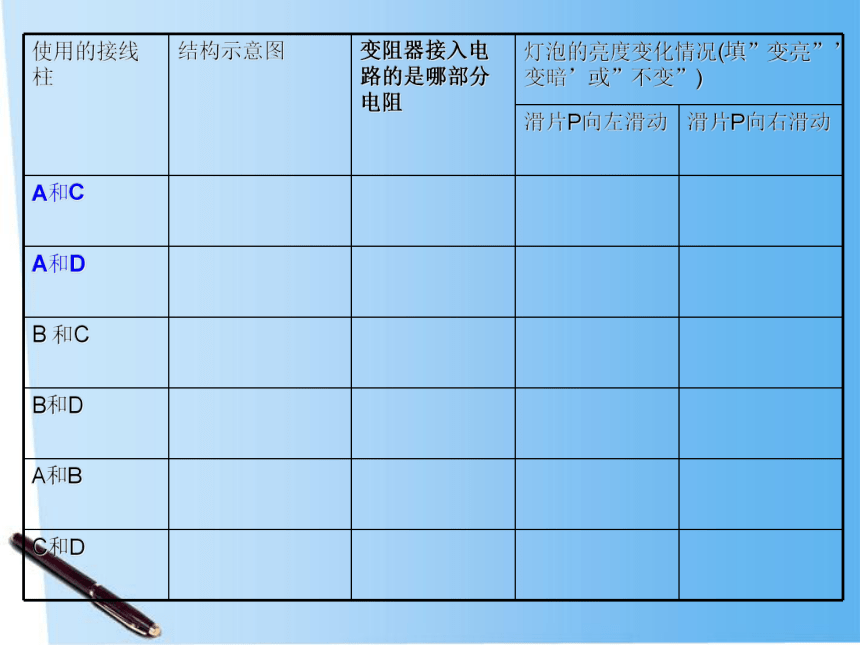

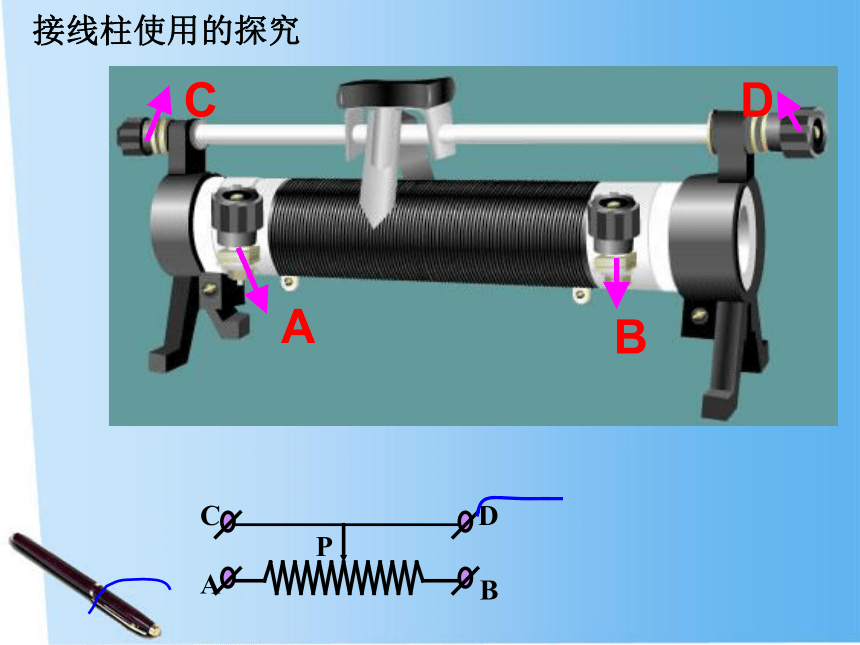

长度电流变阻器10A 50ΩABDC结构结构示意图电路中的符号实验器材接线柱使用的探究接线柱使用的探究ABCDPABCDPABCDPABCDPABCDPPABCDPABCDP一上一下1)串联; 2)滑动变阻器的连接方法:1 .连接方法:_______________ 串联; 一上一下2.铭牌:电流、电阻均不能超最大值3. 闭合开关前,滑片应放在阻值最大处滑动变阻器的使用方法2.变阻器铭牌“20欧姆1安培”字样:
1)表示这个变阻器允许通过的最大电阻是( )欧;
2)电阻变化范围是 ????? 欧;
3)允许通过的最大电流是 ???????? 安培。
4)滑片P移至中点时电路中接入的阻值为( )。1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件电阻线的长度课堂练习200-20110欧3.图1中,将接线柱A、D接入电路时,滑片向右移动,接入电路的电阻将??? 。变大DB5.如图示,当把滑动变阻器接入电路后,滑片P向右滑动时,电路电阻变大,此时与电路相连接的接线柱应是 ( )
(A)C和D (B)B和D (C)A和C (D)B和AC6如图示的滑动变阻器四种接法中,当变阻器的滑片P向左移动时,能使电路中的电流变大的是 ( )A)甲和乙 B)丙和丁 C)甲和丙 D)甲和丁D
