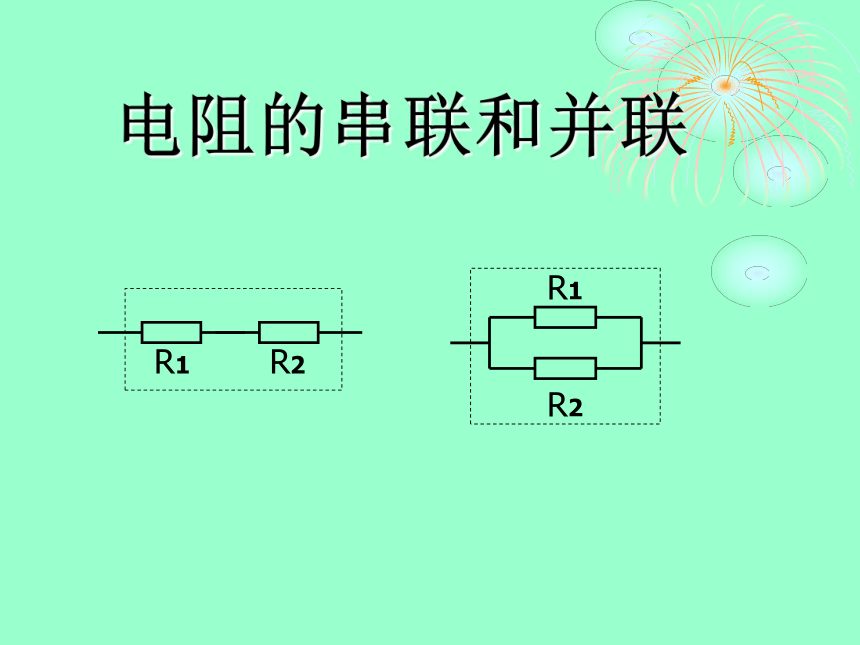

九年级物理沪科版《15.4 电阻的串联和并联》课件

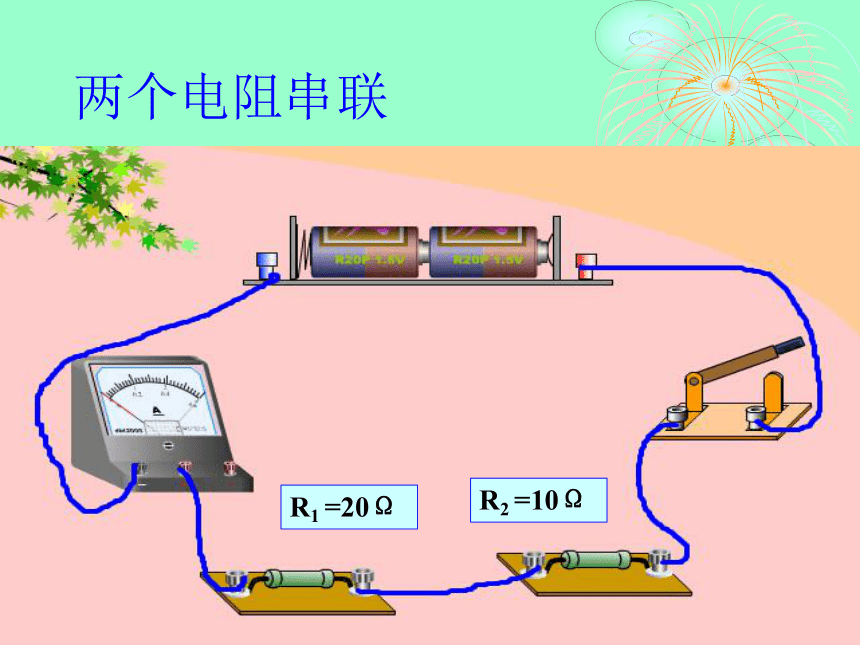

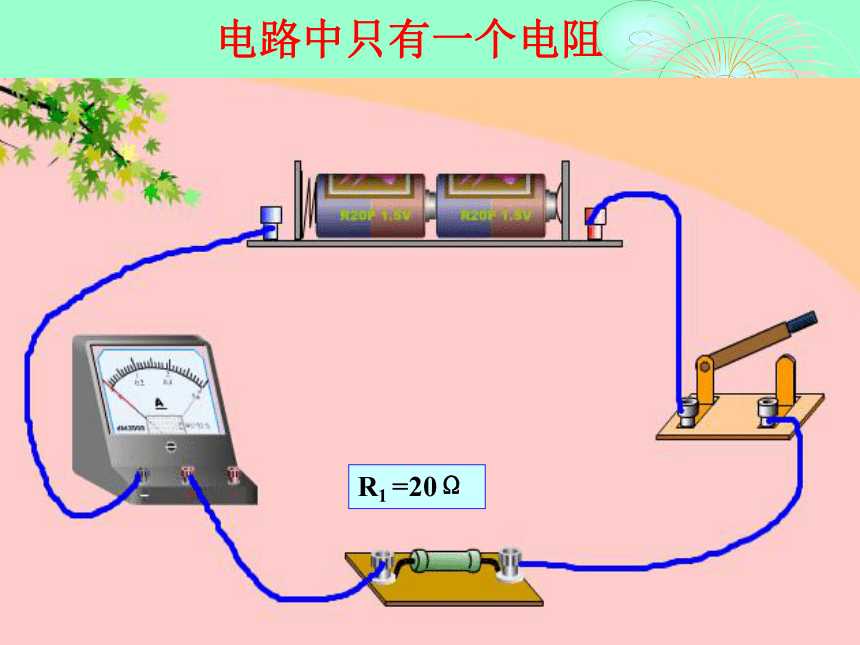

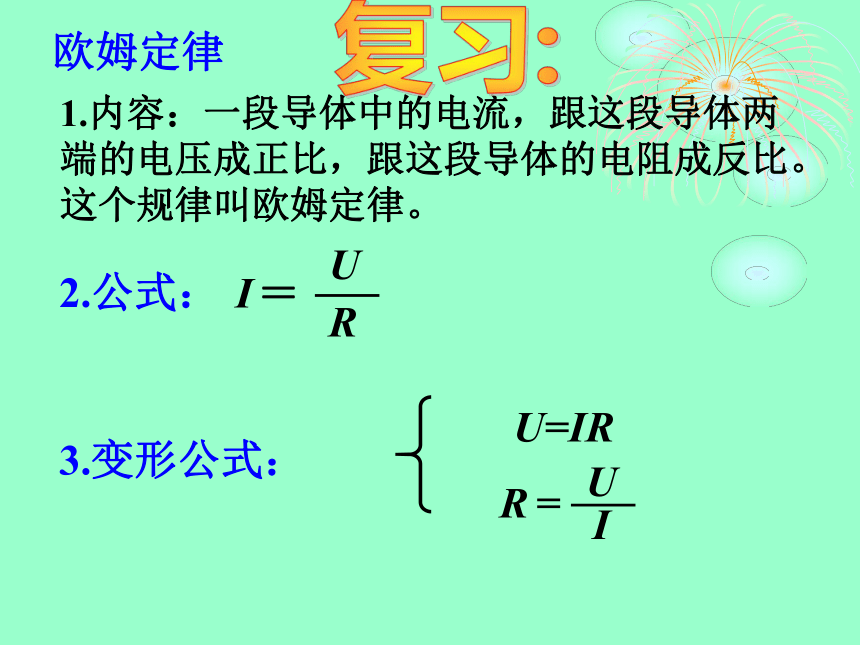

课件23张PPT。电阻的串联和并联欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变形公式：U=IR复习:电路中只有一个电阻R1 =20Ω两个电阻串联 R1 =20ΩR2 =10Ω电路中R1和 R2 串联后的电流与电路中只有R1时电流变大还是变小了？

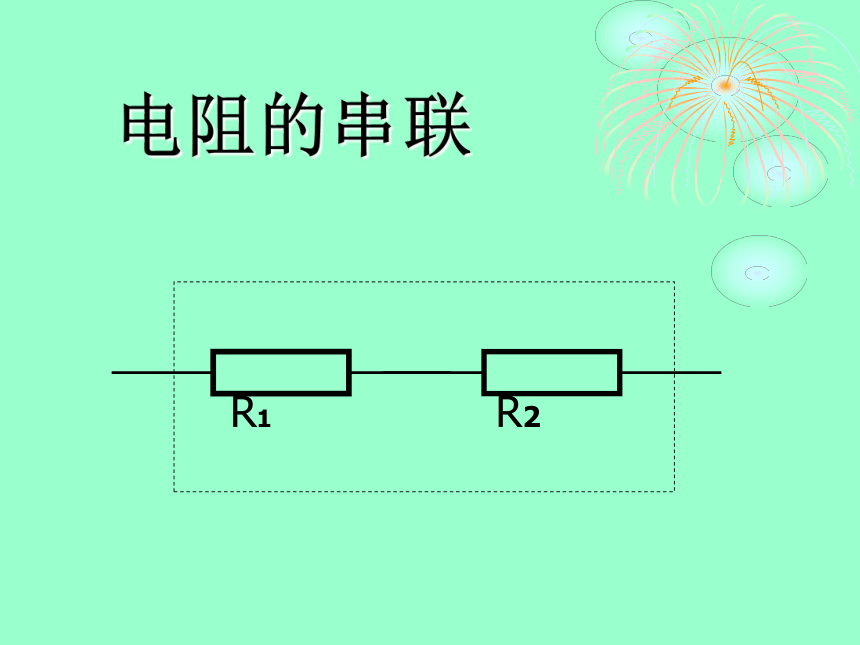

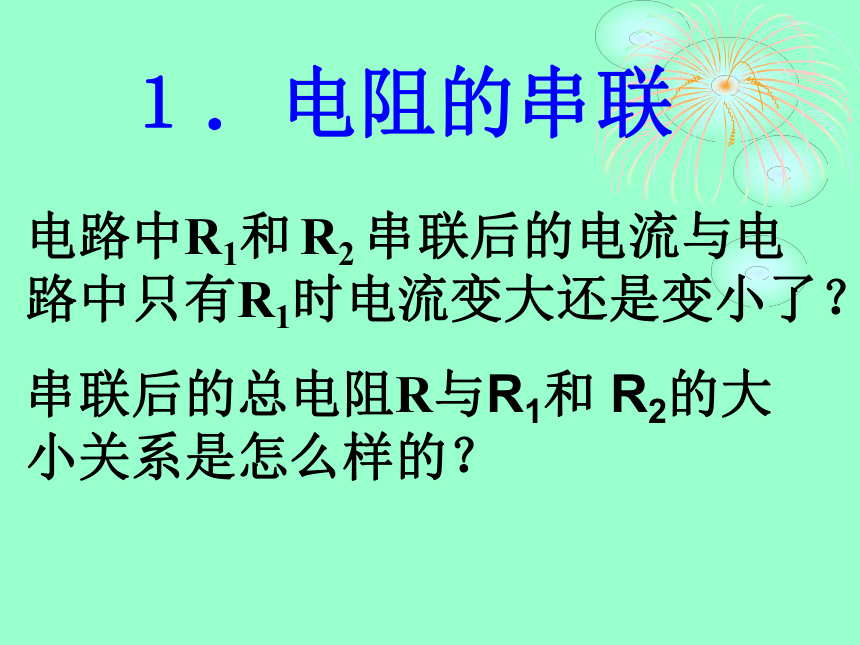

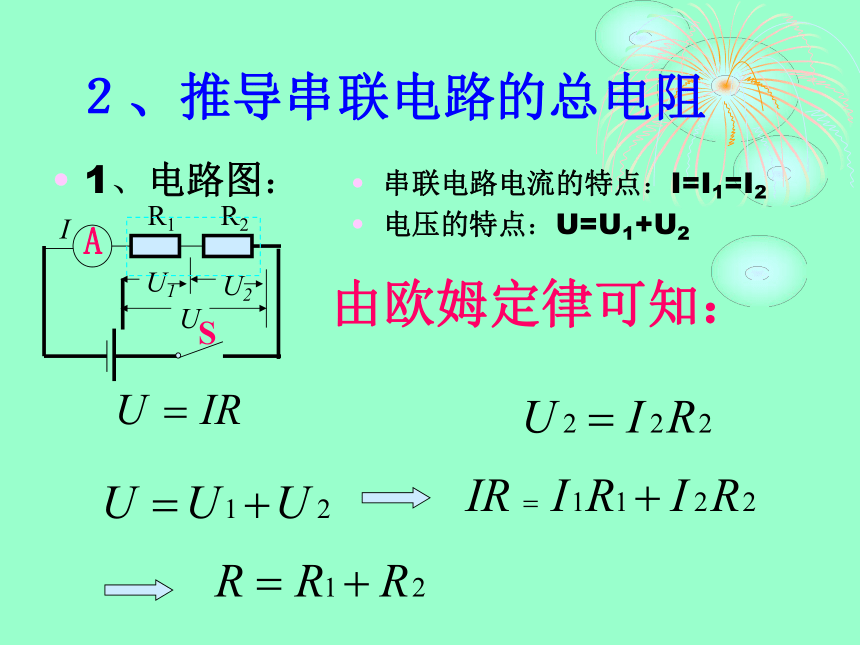

串联后的总电阻R与R1和 R2的大小关系是怎么样的？１．电阻的串联电阻的串联２、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2

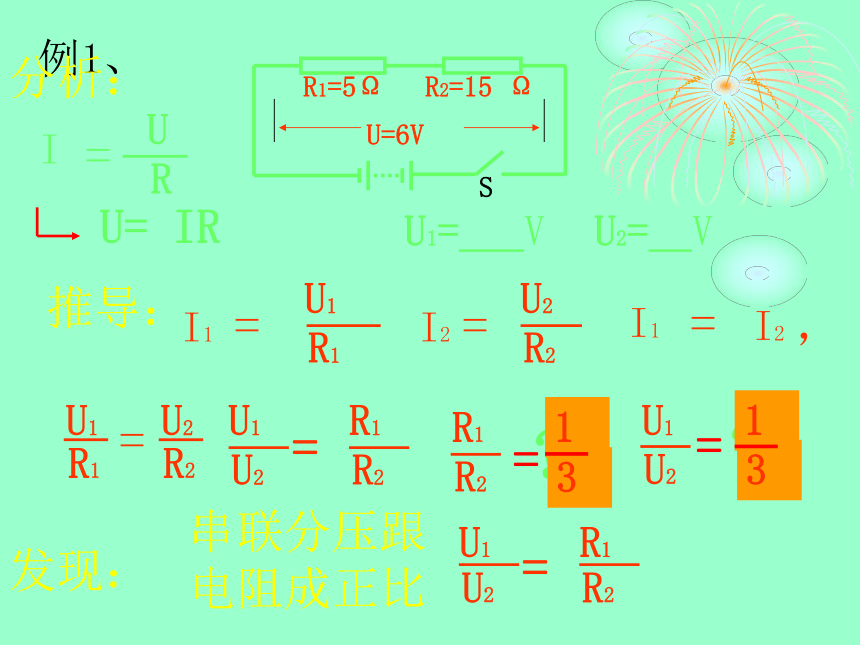

电压的特点：U=U1+U2IR2U由欧姆定律可知：讨论：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度讨论：若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R=nRR2=15 ΩR1=5Ω例1、U1= V U2= V ==分析：U= IR？？发现：推导：串联分压跟电阻成正比学到了什么？<4> 电阻的串联即：R=R1+R21、串联电路的总电阻，等于各串联电阻之和。2、串联电路的电压分配 [例题1] 把10Ω的电阻和20Ω的电阻串联起来，接在电压是6伏特的电源上，求这个电路中的电流。电路中只有一个电阻R1 =20Ω电阻的并联 R2 =30ΩR1 =20Ω电阻的并联推导：并联电路的总阻值U= U1= U2
I=I1+I2并联电路总电阻的倒数等于各并联电阻的倒数之和。并联电路的总电阻的倒数,等于各并联电阻的倒数之和.电流分配与电阻成反比结论：几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。例2、已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？解：答：R1和R2并联后的总电阻是15欧。由得代入数据　得小结:1、串联电路的总电阻等于各部分电阻之和R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR
2、并联电路的总电阻的倒数,等于各并联电阻的倒数之和.
1。如图所示电路，电源电压保持不变，若变阻器滑片P向
左滑动时，则 ( )A. V1表示数增大，A表示数减小
B. V1表示数减小，A表示数减小
C. V1表示数增大，A表示数增大
D. V1表示数减小，A表示数增大课堂练习：c 想一想２．有两个电阻，R1=3Ω, R2=9Ω，把它们串联后接到电路中，它们的总电阻是 ，通过它们的电流比I1 :I2 = ，它们两端的电压之比U1 :U2 = 。12Ω1:11:3 ３．如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是( )
A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电流表的示数变小，
电压表的示数变大
D.电流表的示数变大，
电压表的示数变小C考验你的时候到啦！Ｃ电路中的电流需要串联的电阻５、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？解：不行，必须串联一个电 阻。根据题意画出电路
图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6伏=0.9伏串联电路电路中的电流
