课件37张PPT。第十五章 探究电路第一节 电阻和变阻器 这些元件是根据什么原理来工作的？生活实例1．认识一个重要的物理量----导体的电阻，知道电阻的概念、单位及换算关系。
2．经过实验探究，用控制变量的方法研究决定电阻大小的因素。

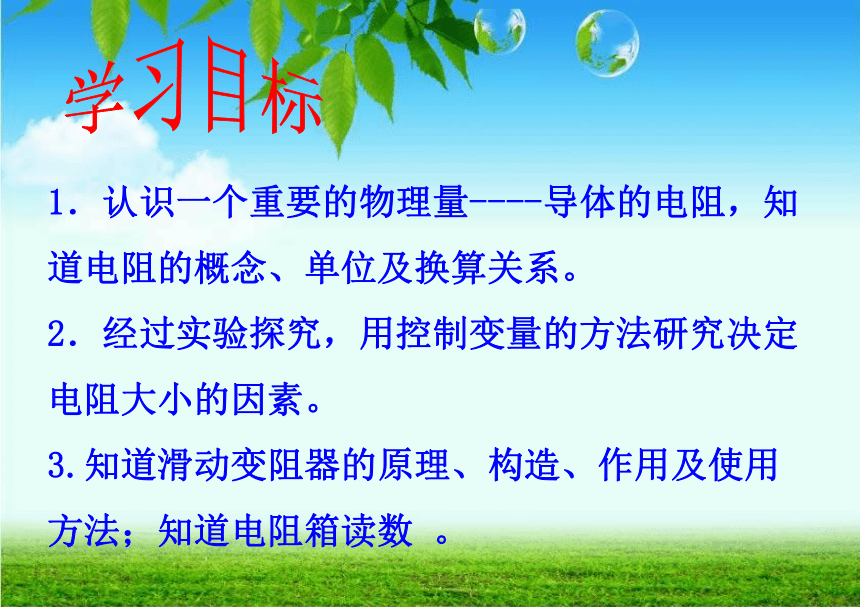

3.知道滑动变阻器的原理、构造、作用及使用方法；知道电阻箱读数 。学习目标电阻 水在水管中流动会受到阻力，阻力大则水流小，阻力小则水流就大；同样，电荷在导体中的定向移动也会受到阻碍，受到阻碍大的导体中电流小，受到阻碍小的导体中电流就大。
今天我们就学习
导体对电流的阻碍作用叫做电阻。导体对电流的阻碍作用叫做电阻。

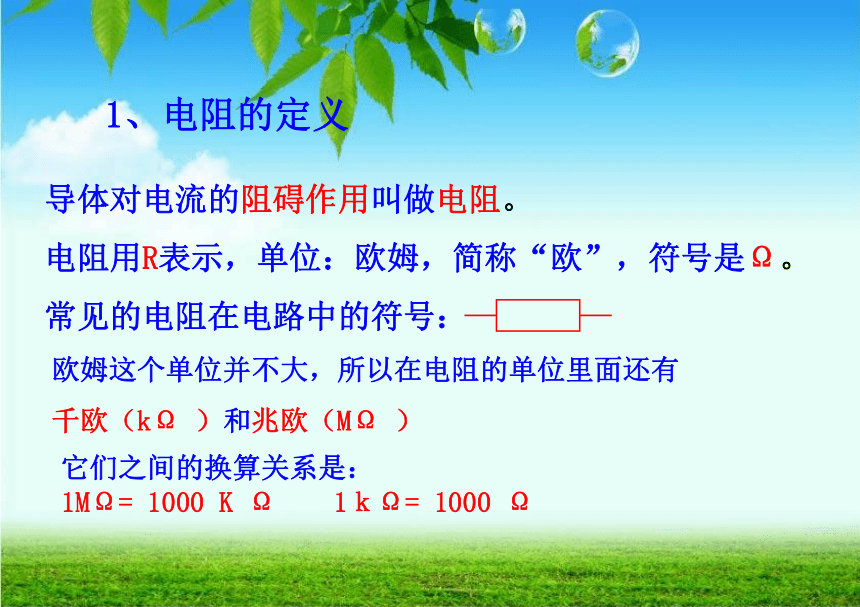

电阻用R表示，单位：欧姆，简称“欧”，符号是Ω。
常见的电阻在电路中的符号： 1、电阻的定义欧姆这个单位并不大，所以在电阻的单位里面还有 千欧（kΩ ）和兆欧（MΩ ）它们之间的换算关系是：

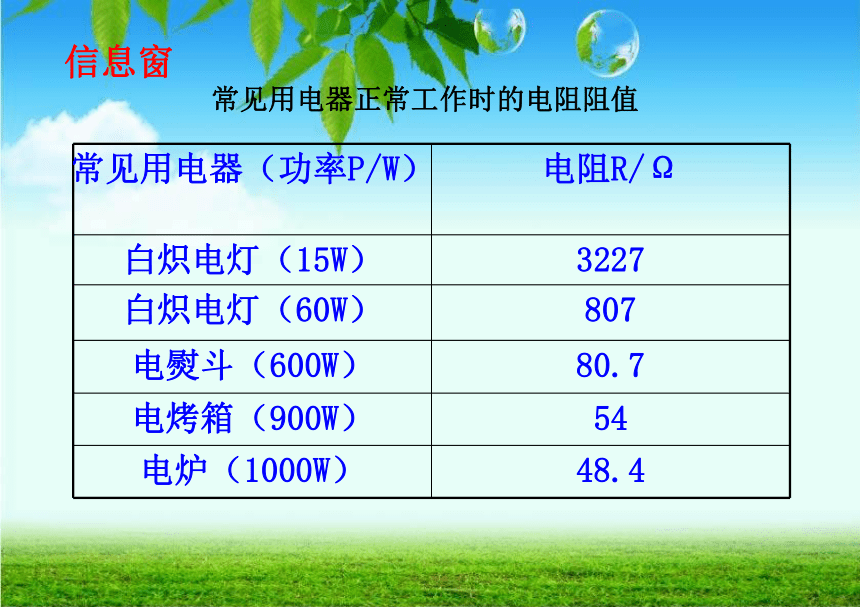

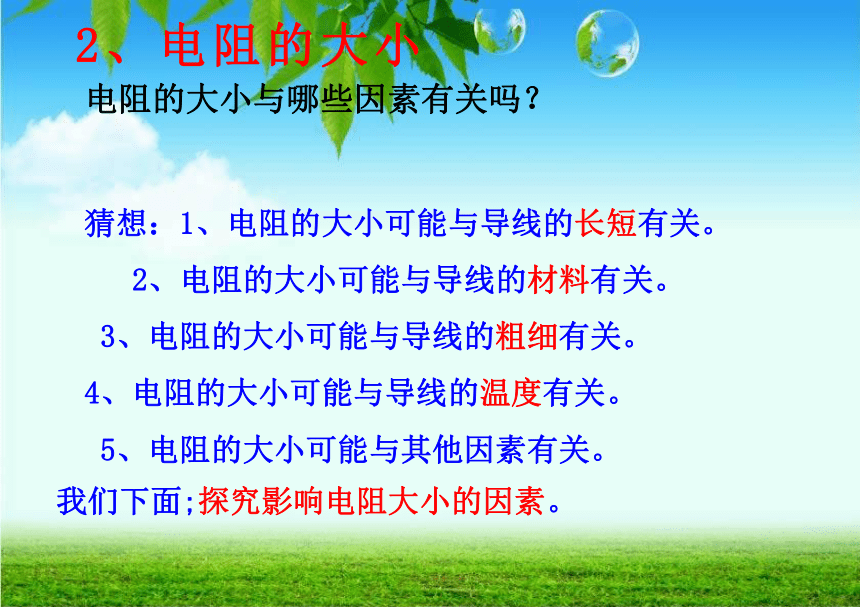

1MΩ= 1000 K Ω 1ｋΩ= 1000 Ω 收音机、电视机电路中连接着许多具有一定电阻的元件——电阻器（简称为电阻）常见用电器正常工作时的电阻阻值信息窗2、电阻的大小电阻的大小与哪些因素有关吗？猜想：1、电阻的大小可能与导线的长短有关。
2、电阻的大小可能与导线的材料有关。
3、电阻的大小可能与导线的粗细有关。
4、电阻的大小可能与导线的温度有关。

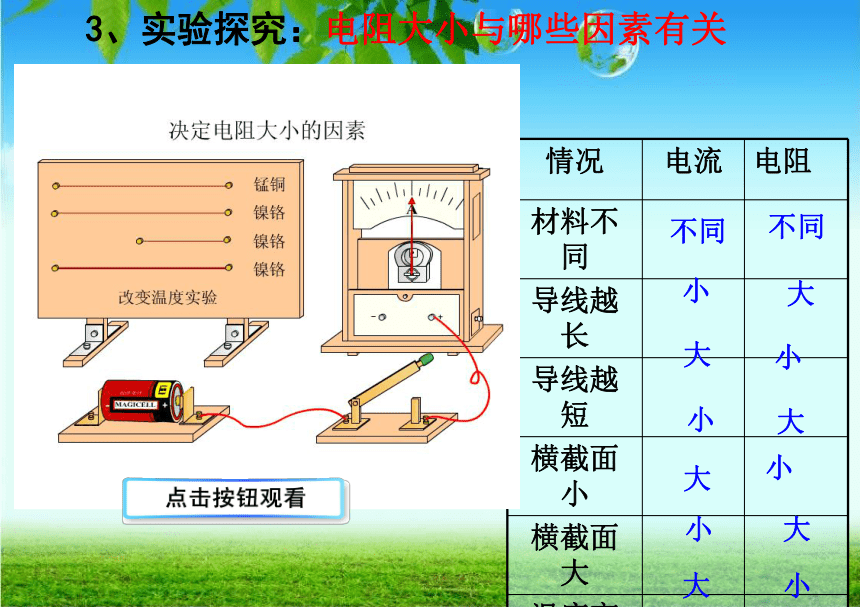

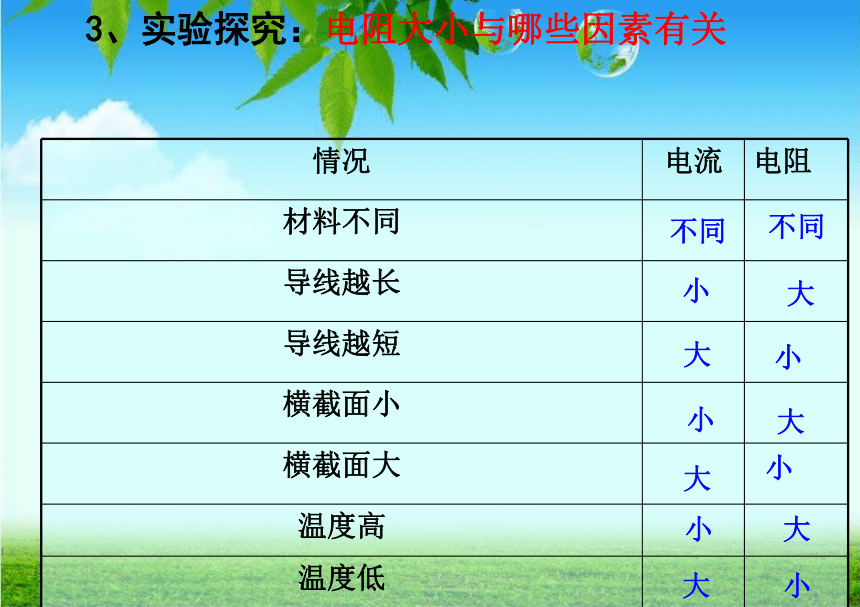

5、电阻的大小可能与其他因素有关。我们下面;探究影响电阻大小的因素。 3、实验探究：电阻大小与哪些因素有关不同大大大不同大小小小小大大小小 3、实验探究：电阻大小与哪些因素有关不同大大大不同大小小小小大大小小　导体的电阻与材料有关，材料不同， 　；
导体的电阻与横截面积　　 　，导体的横截面积越
大，电阻　 ；
　导体的电阻与导体长度　 ，导线越长，电阻　　；
导体的电阻与温度　 　，温度越高，电阻有关越小越大越大有关有关结论：导体的电阻的大小与导体的材料、导体的横截面积、导体的长度、导体的温度有关。探究结果：电阻不同1、电阻用字母 表示，其单位名称是 ，简称 ，符号是 。
2、 现在有一个900W的电烤箱，它的电阻是：
54Ω= ｋΩ= MΩ
3、把电线减去一半后，电阻是增大还是减小？
4、我们平时使用的照明灯泡，在发光时和不发光时相比较，什么时候电阻大？为什么？R欧姆欧Ω5.4 × 10-25.4 × 10-5电阻减小发光时电阻较大，因为导体的温度升高时，电阻会增大。课堂练习5.“铜导线比铁导线的电阻小。 ”这种说法对吗？应当怎么说？
6．甲、乙两条长度相同的镍铬合金电阻线，R甲< R乙,则甲的横截面积 乙的横截面积（选填“大于”、“小于”或“等于”）。
导体与绝缘体当堂检测大于7．有关导体电阻的说法，正确的是 （ ）
A．粗细相同的两根导线，长度大的，电阻一定大　B．长度相同的两根导线，横截面积小的，电阻一定大　C．同种材料制成的长短相同的两根导线，横截面积小
的，电阻一定大
D．铝导线的电阻一定比铜导线的电阻大 C8.一根金属导体，把它拉长后，跟原来比较它的电阻 ------ 。（填“不变”，“变大”或“变小”） 变大方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料 长度 粗细　温度导体的长度二、变阻器 （一）滑动变阻器 了解结构

P2、结构示意图3、电路符号P4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．变阻器 常用的变阻器是靠改变接入电路中的电
阻丝的长度来改变电阻的.
符号为:2、滑动变阻器的构造A、B、C、D为接线柱2.结构示意图和符号滑动变阻器的使用滑动变阻器的使用方法：
(1)串联
(2)一上一下
(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.阻值最大处你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω练习 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变..DAB判断一下:
如果要灯的亮度增加，滑片要怎样移动？ 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.右小大课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________（二）、变阻器 电阻箱 电阻箱读数电路符号：指针所指数值乘以倍率后相加电阻箱读数练习四、插入式变阻箱阻值：3欧二、变阻器
1.滑动变阻器：
电路符号： 结构示意图：
在电路中作用：
2.电阻箱本课小结 调节电路中的电流
与导体两端的电压
旋钮式电阻箱插入式电阻箱3. 按要求连接电路并画出电路图，测量灯的电流和电压，向右移电阻变大，闭合开关前P在____端。
一、电阻
1.概念:导体对电流的阻碍作用。
2.符号:R
3.单位:欧姆（Ω）
4.电路图符号：
5.影响导体电阻大小的因素：
导体的材料、横截面积、长度及导体的温度本课小结
