九年级物理沪科版《14.3 连接串联电路和并联电路（第二课时）》课件

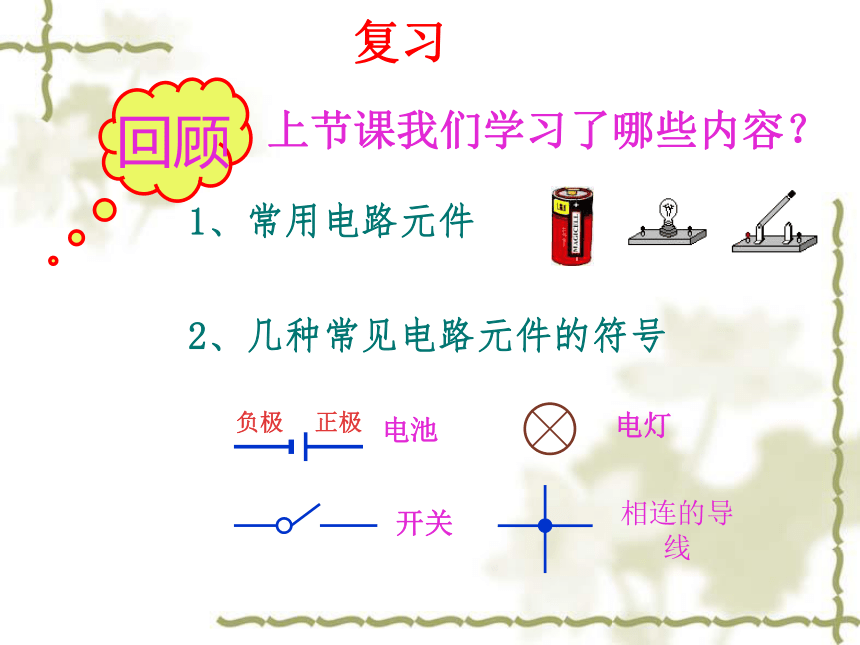

课件9张PPT。 上节课我们学习了哪些内容？1、常用电路元件2、几种常见电路元件的符号电池电灯开关复习相连的导线同学们能否用这些元件组成一个电路，使两个灯泡都发光呢？请先画出电路图．上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？
这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？电路图:串联电路图 特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。 实物图：电路图：并联电路图实物图：电路图：在并联电路中，电流有两条（或多条） 路径。如果用两个开关分别控制两个灯泡，又该怎样连接呢？实物图?电路图：小结（1）串
联
电
路连接特点工作特点 开关的
控制特点一只开关可控制各用
电器工作，且与开关
的位置无关。元件逐个相连，无分支。各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作。工作特点并联电路连接特点 开关的
控制特点各用电器两端分别连
在一起，然后接到电
路中。某一条支路断开时，其
他支路上的用电器照常
工作。干路上的开关可以控制
所有用电器，而支路上
的开关只能控所在支路
上的用电器。小结（2）
