九年级物理沪科版《14.2 让电灯发光》课件

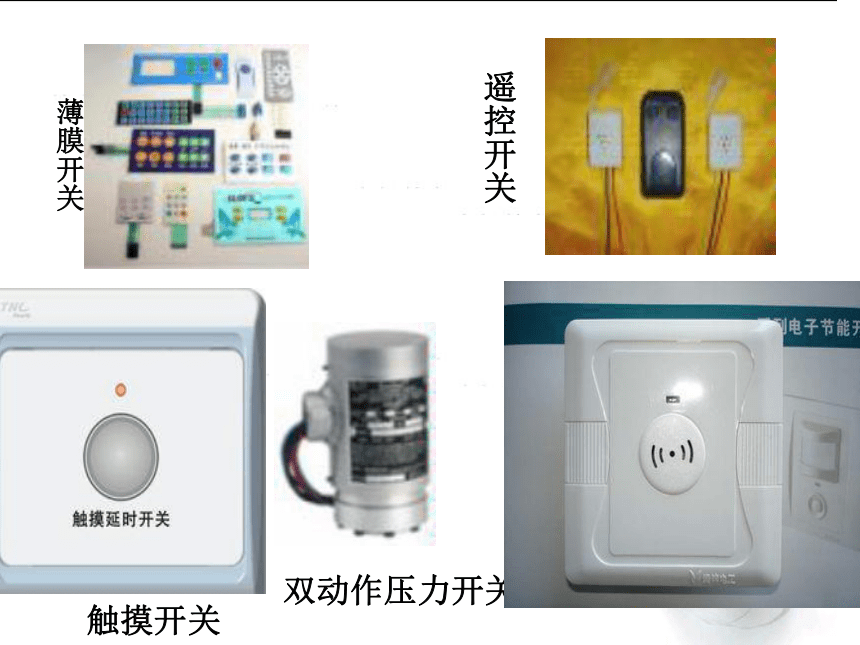

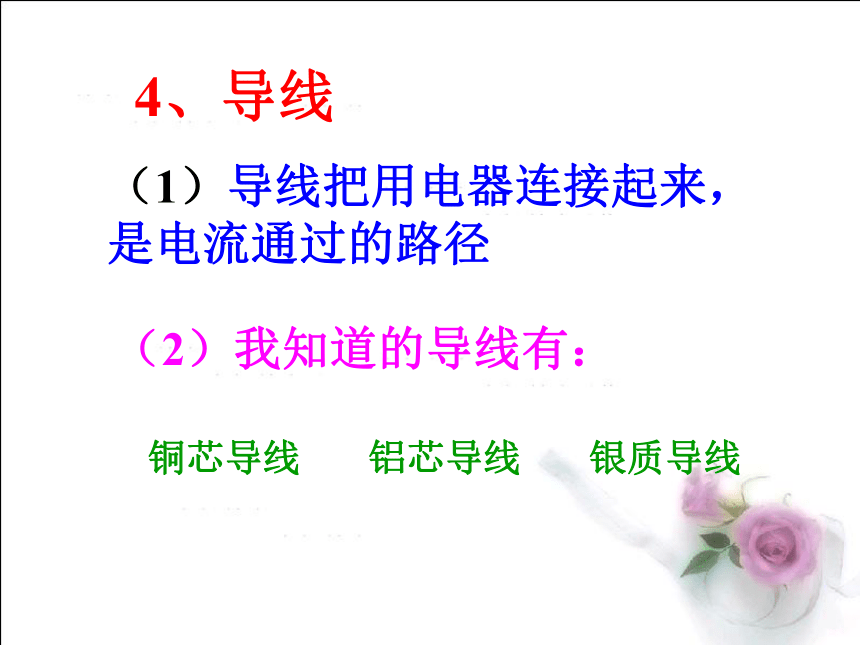

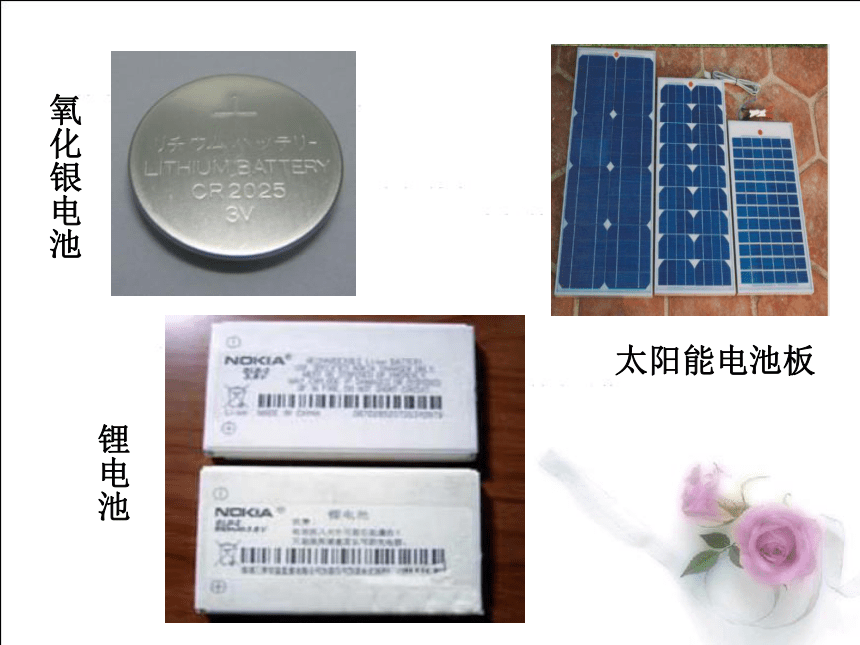

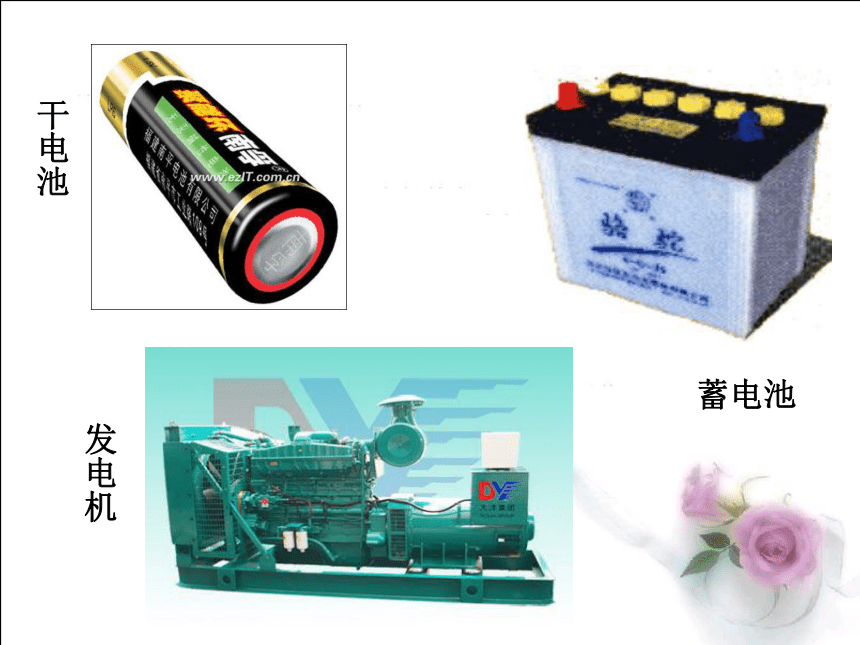

课件15张PPT。 第二节 让电灯发光蓄电池发电机干电池太阳能电池板氧化银电池锂电池触摸开关双动作压力开关薄膜开关遥控开关4、导线（1）导线把用电器连接起来，是电流通过的路径（2）我知道的导线有：铜芯导线 铝芯导线 银质导线1、电流的形成原因
2、电流的方向：电荷的定向移动形成电流（1）物理学上规定，正电荷定向移动的方向为电流的方向（2）电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极二、电路的三种状态通路
开路
短路处处连通的电路在某处断开的电路不经过用电器而直接跟电源两极连接的电路短路的危害短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾三、电路图1、什么是电路图用规定的符号画出表示电路连接情况的图就是电路图2、常用的电路元件符号2、常用的电路元件符号电池(电源)电灯开关电动机插座插头交叉不相连接的导线交叉相连接的导线T形连接的导线----------------------------------------------------------------------------------------------------------------------------------------------------------------怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图3、元件不要画在拐角处。这样正确吗？
