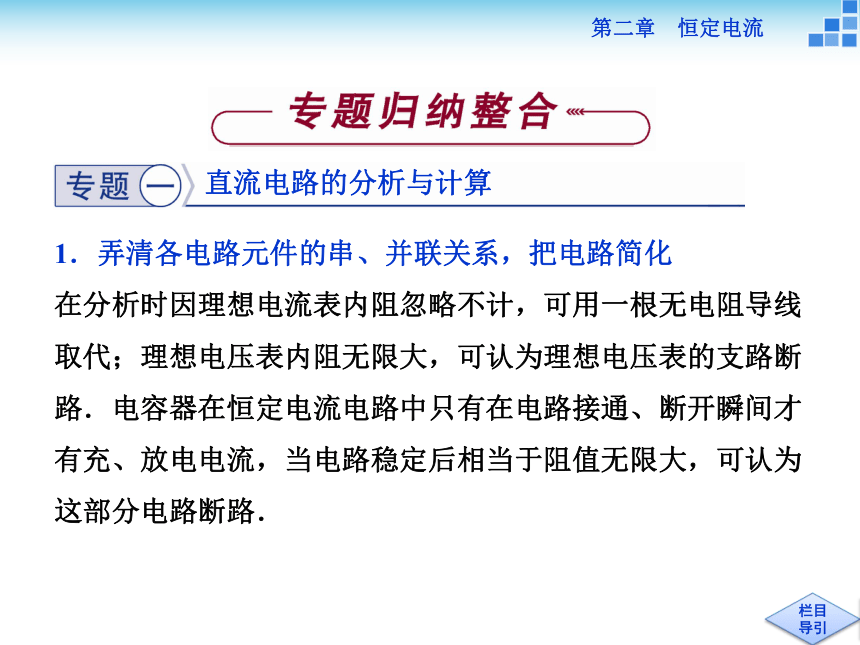

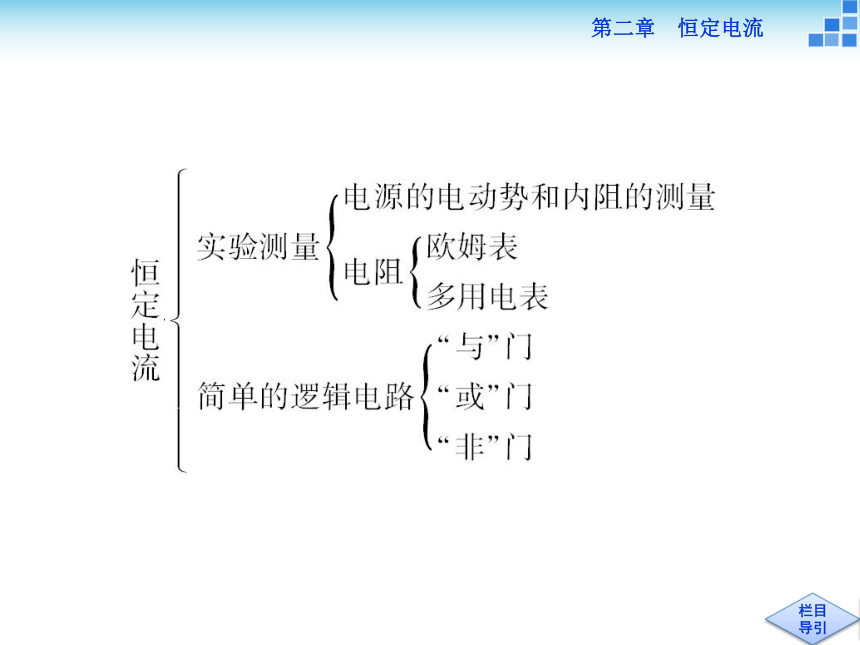

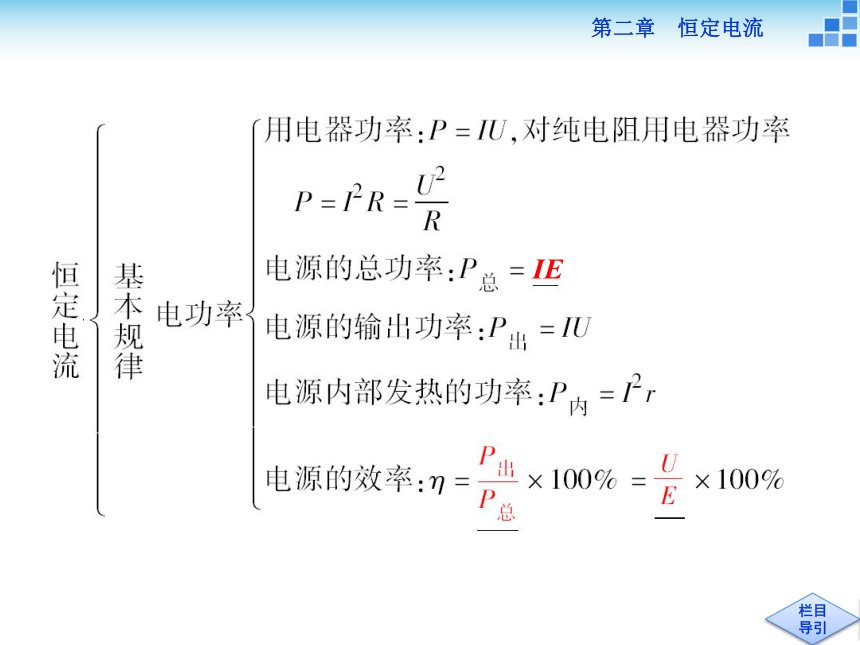

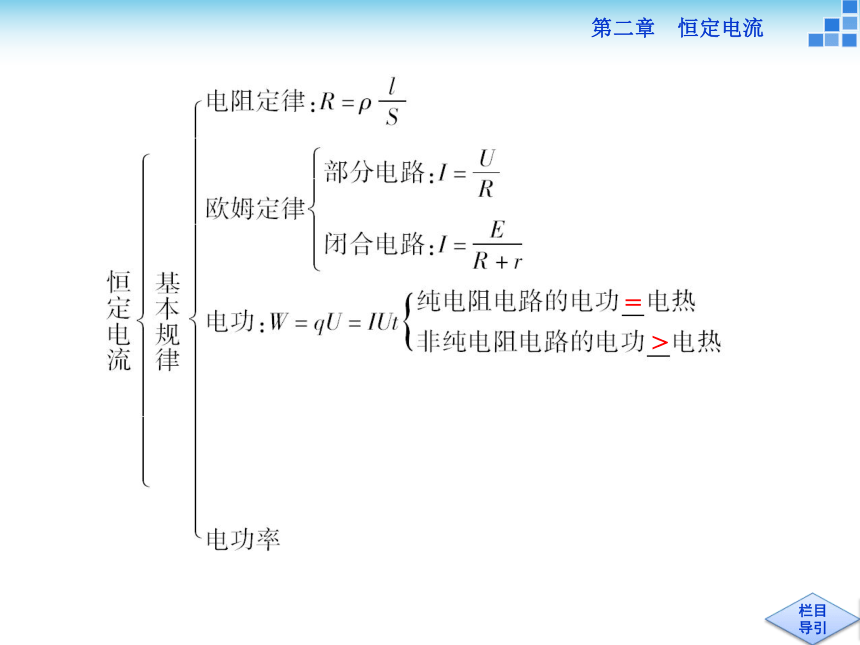

课件29张PPT。第二章 恒定电流=>IE1．弄清各电路元件的串、并联关系，把电路简化

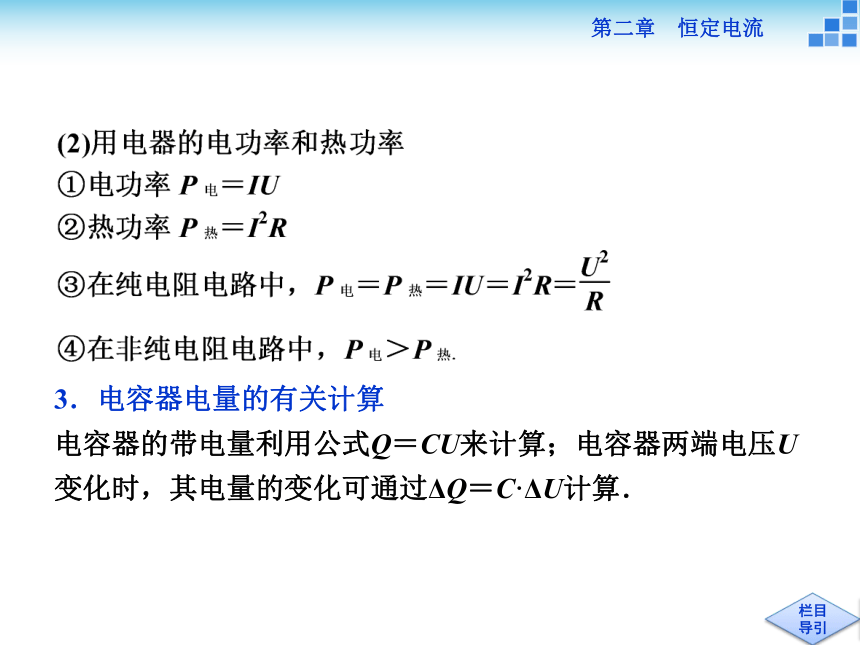

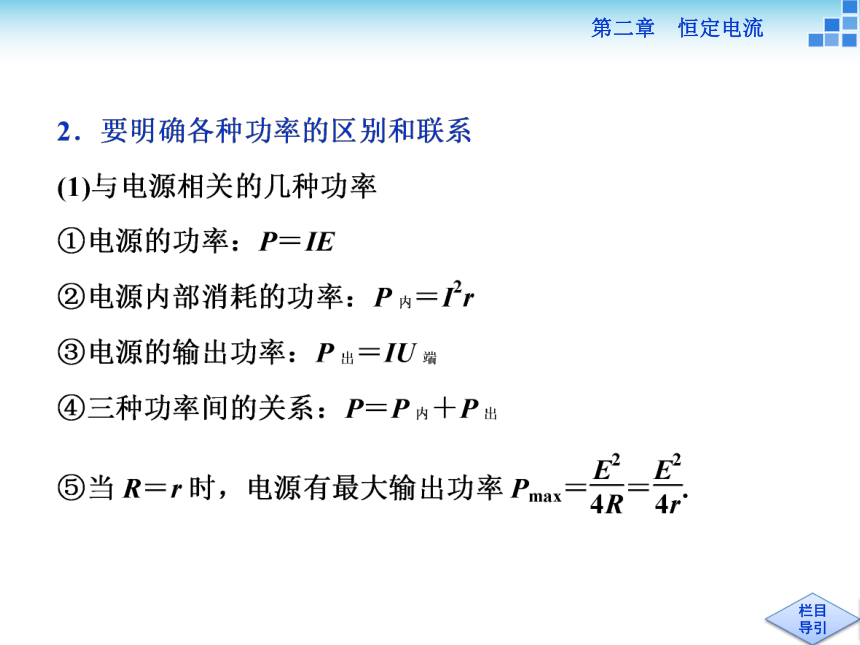

在分析时因理想电流表内阻忽略不计，可用一根无电阻导线取代；理想电压表内阻无限大，可认为理想电压表的支路断路．电容器在恒定电流电路中只有在电路接通、断开瞬间才有充、放电电流，当电路稳定后相当于阻值无限大，可认为这部分电路断路．直流电路的分析与计算3．电容器电量的有关计算

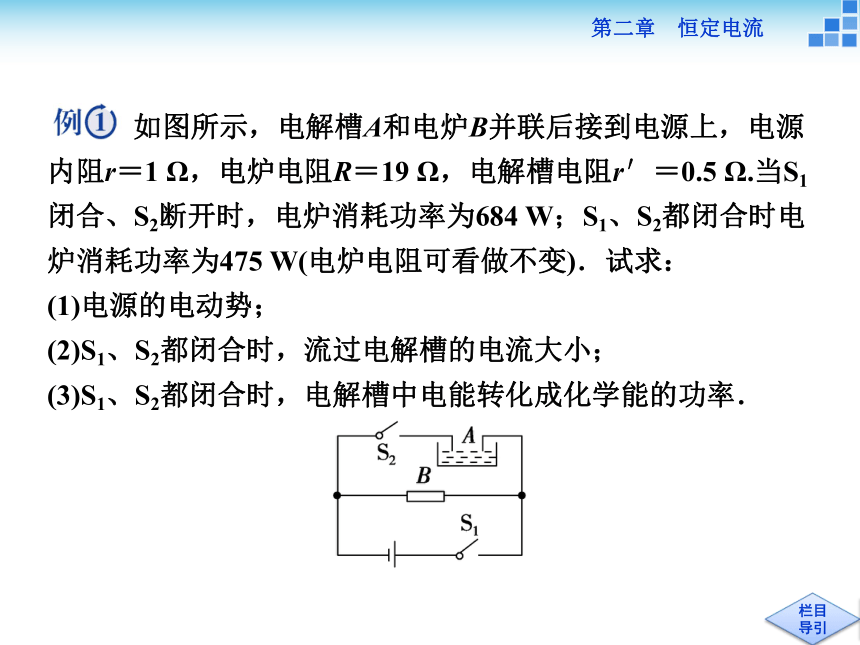

电容器的带电量利用公式Q＝CU来计算；电容器两端电压U变化时，其电量的变化可通过ΔQ＝C·ΔU计算． 如图所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1 Ω，电炉电阻R＝19 Ω，电解槽电阻r′＝0.5 Ω.当S1闭合、S2断开时，电炉消耗功率为684 W；S1、S2都闭合时电炉消耗功率为475 W(电炉电阻可看做不变)．试求：
(1)电源的电动势；
(2)S1、S2都闭合时，流过电解槽的电流大小；
(3)S1、S2都闭合时，电解槽中电能转化成化学能的功率．[答案] (1)120 V (2)20 A (3)1 700 W1. 电源的路端电压随总电流的变化图象如图纵轴截距为E，横轴载距为I短．斜率为内阻r.
2．电源的图线与电阻的图线的交点为电源为R供电的工作
点，即交点的电压、电流为电源仅接外电阻R的路端电压和总电流．用图象分析电源的输出功率和效率 如图所示为两电源的U-I图象，则下列说法正确的是
( )
A．电源①的电动势和内阻均比电源②大
B．当外接相同的电阻时，两电源的输出功率可能相等
C．当外接同样的电阻时，两电源的效率可能相等
D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大 AD电路动态变化问题的分析3．极限法
因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零去讨论． (2014·福建师大附中高二检测)在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电荷量Q的变化判断正确的是( )
A．L变暗，Q增大 B．L变暗，Q减小
C．L变亮，Q增大 D．L变亮，Q减小
[解析] 滑动变阻器滑片向下移动时，R2变小，R总变小，I总变大，UL变小，L变暗，因UR1增大，故UC＝UR2变小，再由Q＝CUC可知Q减小，故只有B正确．B测电阻的方法较多，下面是常考查的几种方法．
1．多用电表法(粗测)
选用多用电表的欧姆挡直接测量即可．电阻的测量(2)滑动变阻器接法的选择：如图所示的两种电路中，滑动变阻器(最大阻值为R0)对负载RL的电压、电流都起控制调节作用，通常把图甲电路称为限流式接法，图乙电路称为分压式接法．采用分压式接法负载电压可从零开始调节，电压调节范围大．特别提醒：(1)若题中未给电压表，可用一定值电阻与已知内阻的电流表串联代替电压表，间接测出电压值．
(2)若题中所给电流表量程太小，可考虑电流表与定值电阻并联扩程问题．3．替代法
利用“替代法”测量电阻的电路图如图所示．图中R1为滑动变阻器，R2为电阻箱，Rx为待测电阻，A为电流表，利用该电路，经过如下步骤可以测得待测电阻Rx的阻值：①闭合S1和S3，断开S2，使电流表读数等于某个数
值I0；②闭合S1和S2，断开S3,保持R1不变，
调节R2，使电流表读数等于I0，然后读出
R2的值，则待测电阻Rx＝R2.
特别提醒：该法可测电压表(电流表)内阻，只需Rx换接待测电表即可．4．半偏法
电路如图所示．测电压表内阻时，用图甲；测电流表内阻用图乙．
主要步骤：
(1)将电阻箱调为0，移动滑动变阻器使电表满偏，不再移动其触头．
(2)调节电阻箱，使电表示数变为原来的一半，则电阻箱示数等于电表的内阻．
特别提醒：甲图测量值偏大，乙图测量值偏小． (2013·高考北京卷)某同学通过实验测定一个阻值约为5 Ω的电阻Rx的阻值．
(1)现有电源(4 V，内阻可不计)，滑动变阻器(0～50 Ω，额定电流2 A)，开关和导线若干，以及下列电表：
A．电流表(0～3 A，内阻约0.025 Ω)
B．电流表(0～0.6 A，内阻约0.125 Ω)
C．电压表(0～3 V，内阻约3 kΩ)
D．电压表(0～15 V，内阻约15 kΩ)
为减小测量误差，在实验中，电流表应选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图1中的________(选填“甲”或“乙”)．BC甲(2)图2是测量Rx的实验器材实物图，图中已连接了部分导
线．请根据在(1)问中所选的电路图，补充完成图2中实物间的连线．
[答案] 实物图连线如图所示5.2(4)若在(1)问中选用甲电路，产生误差的主要原因是______；若在(1)问中选用乙电路，产生误差的主要原因是______．(选填选项前的字母)
A．电流表测量值小于流经Rx的电流值
B．电流表测量值大于流经Rx的电流值
C．电压表测量值小于Rx两端的电压值
D．电压表测量值大于Rx两端的电压值BD
