4.6 光的偏振 激光

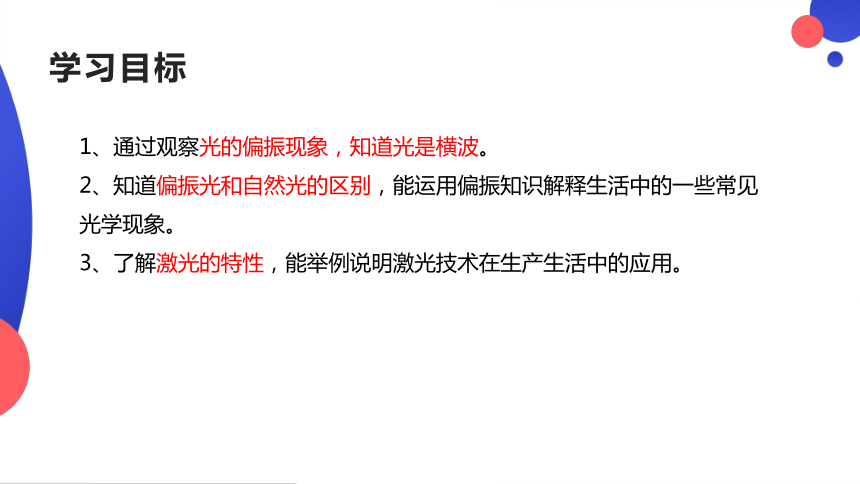

学习目标
1、通过观察光的偏振现象,知道光是横波。
2、知道偏振光和自然光的区别,能运用偏振知识解释生活中的一些常见光学现象。
3、了解激光的特性,能举例说明激光技术在生产生活中的应用。
导入
在观看立体电影时,观众要戴上特制的眼镜,如果不戴这副眼镜,银幕上的图像就模糊不清了。这是为什么?
思考
内容讲解
一、偏振

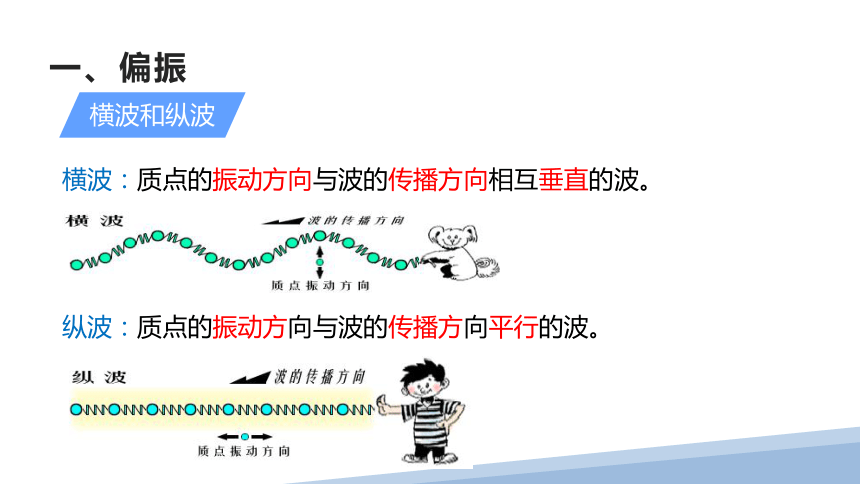

横波:质点的振动方向与波的传播方向相互垂直的波。
纵波:质点的振动方向与波的传播方向平行的波。
横波和纵波
一、偏振

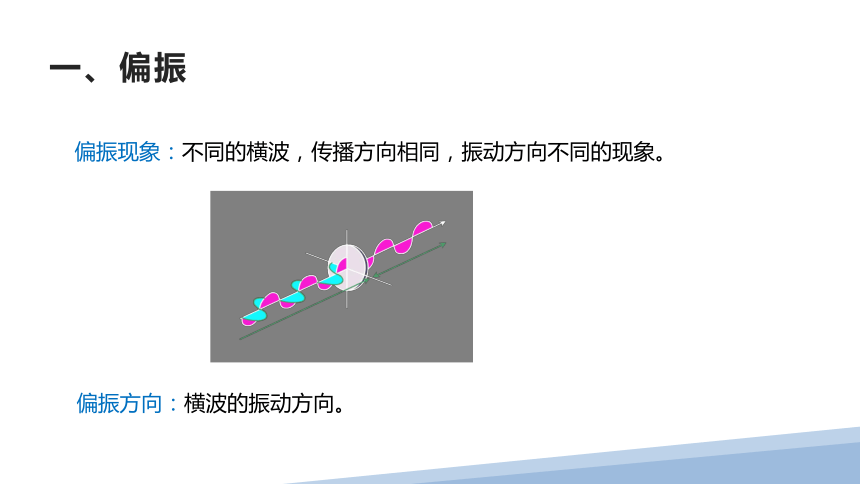

偏振现象:不同的横波,传播方向相同,振动方向不同的现象。
偏振方向:横波的振动方向。
一、偏振
演示实验

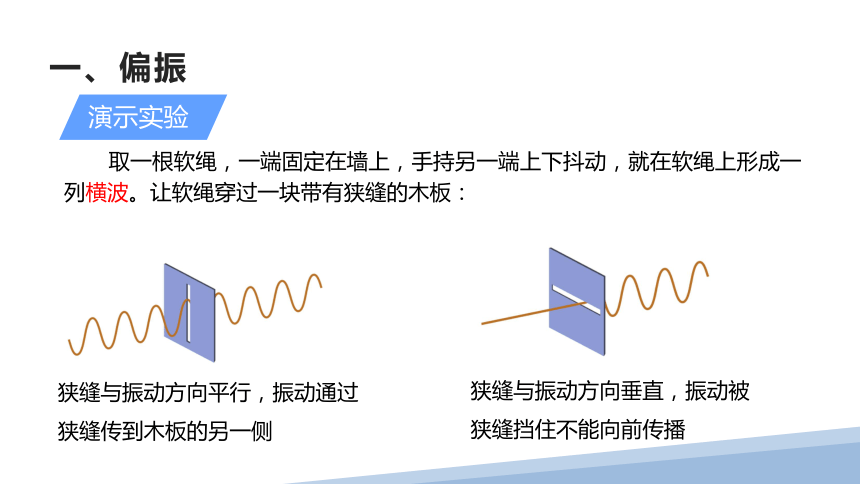

取一根软绳,一端固定在墙上,手持另一端上下抖动,就在软绳上形成一列横波。让软绳穿过一块带有狭缝的木板:
狭缝与振动方向平行,振动通过狭缝传到木板的另一侧
狭缝与振动方向垂直,振动被狭缝挡住不能向前传播

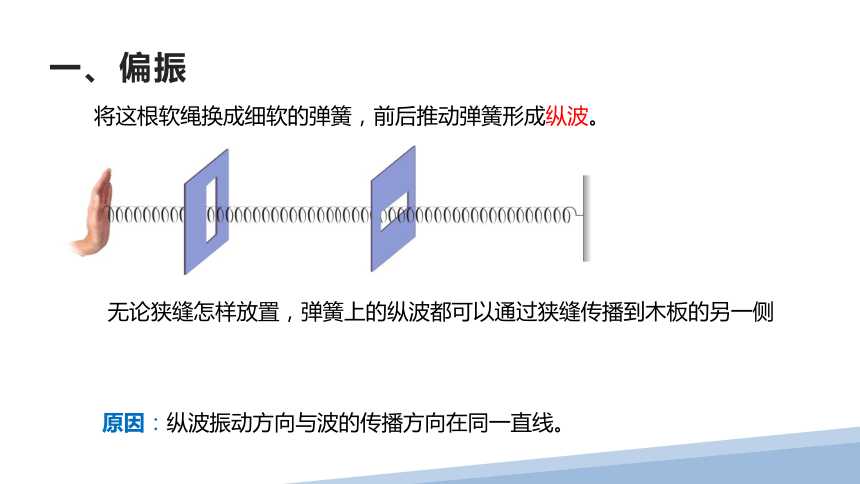

无论狭缝怎样放置,弹簧上的纵波都可以通过狭缝传播到木板的另一侧
将这根软绳换成细软的弹簧,前后推动弹簧形成纵波。
原因:纵波振动方向与波的传播方向在同一直线。
一、偏振

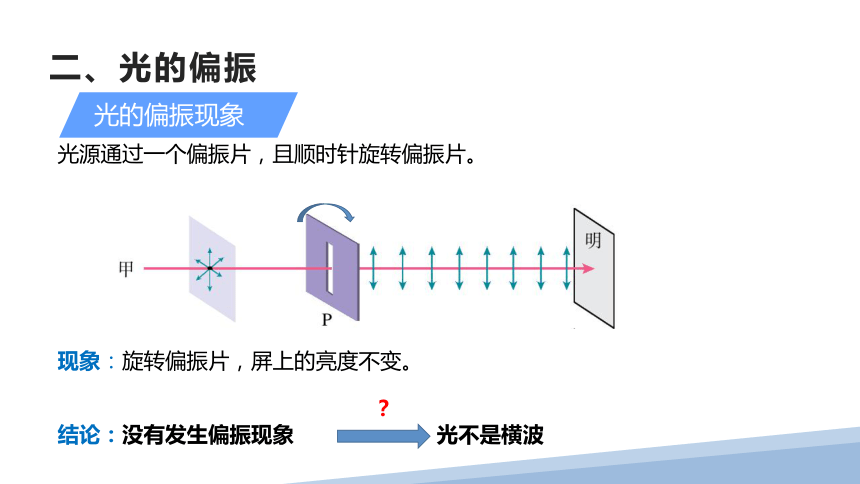

现象:旋转偏振片,屏上的亮度不变。
光源通过一个偏振片,且顺时针旋转偏振片。
结论:没有发生偏振现象
?
光不是横波
二、光的偏振
光的偏振现象
现象:旋转偏振片Q,屏上的亮度发生变化
光源通过两个偏振片,且顺时针旋转后一个偏振片Q。
结论:发生偏振现象
光是横波
二、光的偏振
自然光:太阳、电灯等普通光源发出的光。
特点:包含在垂直于传播方向上沿一切方向振动的光,且沿着各个方向振动的光波的强度都相同。
二、光的偏振
自然光
偏振光
偏振光:在垂直于传播方向的平面上,沿某个特定的方向振动的光。
通常看到的绝大多数光都是偏振光。自然光在玻璃、水面、木质等表面反射时,反射光和折射光都是不同程度的偏振光。
自然光入射
振动方向垂直于纸面的光较强
二、光的偏振
二、光的偏振
三、偏振现象的应用
未加偏振片拍摄的照片
加偏振片拍摄的照片
相机加偏振滤光片
三、偏振现象的应用
在放映时,每个放像机镜头上放一个偏振片,两个偏振片的偏振方向相互垂直。
观众戴上用偏振片做成的眼镜,左眼偏振片的偏振方向与左面放像机上的偏振方向相同;右眼偏振片的偏振方向与右面放像机上的偏振方向相同。
这样,银幕上的两个画面分别通过两只眼睛观察,在人的脑海中就形成立体化的影像了。
观看立体电影
四、激光的特点及其应用
物体发光原理
光是从物质的原子中发射出来的。原子获得能量以后处于不稳定状态,它会以光的形式把能量发射出去。
普通光源发出的自然光是许多频率、相位、偏振以及传播方向各不相同的光的杂乱无章的混合。两个独立的普通光源发出的光不会发生干涉。
四、激光的特点及其应用
某些物质的原子中的粒子受光或电刺激,使低能级的原子变成高能级原子,在向低能态跃迁时辐射出传播方向、偏振、相位等性质完全相同的光波,这种光叫做激光。
激光及其产生
四、激光的特点及其应用
1. 相干性好(单色性强);
激光的特点
用激光做光源观察光的干涉和衍射
光纤通信
四、激光的特点及其应用
2. 平行度好(方向性好);
激光测距
激光指向、识别和跟踪,如雷达
激光刻录和读取
四、激光的特点及其应用
3. 亮度高(光强大)。
激光加工
激光治疗
激光武器
例题分析
五、例题分析
例1 如图所示,让太阳光或白炽灯光通过偏振片P和Q,以光的传播方向为轴旋转偏振片P或Q,可以看到透射光的强度会发生变化,这是光的偏振现象,这个实验表明( )
A.光是电磁波
B.光是一种横波
C.光是一种纵波
D.光是概率波
B
例2 (多选)如图所示,电灯S发出的光先后经过偏振片A和B,人眼在P处迎着入射光方向,看不到光亮,则( )
A.图中a光为偏振光
B.图中b光为偏振光
C.以SP为轴将B转过180°后,在P处将看到光亮
D.以SP为轴将B转过90°后,在P处将看到光亮
五、例题分析
BD
五、例题分析
例3 (多选)将激光束的宽度聚焦到纳米级(10-9 m)范围内,可修复人体已损坏的器官,可对DNA分子进行超微型基因修复,把至今尚令人无奈的癌症、遗传疾病彻底根除,以上功能是利用了激光的( )
A.单色性好 B.平行度好
C.粒子性 D.高能量
BD
例4(多选)激光是人工产生的相干光,其具有单色性好、平行度好、亮度高、方向性好等特性,以下关于激光正确的是( )
A.激光的频率比X射线的频率还高
B.利用激光进行长距离精确测量
C.利用激光进行通信
D.利用激光加工坚硬材料
五、例题分析
BCD
六、总结
