《13.4 探究串、并联电路中的电流》课件

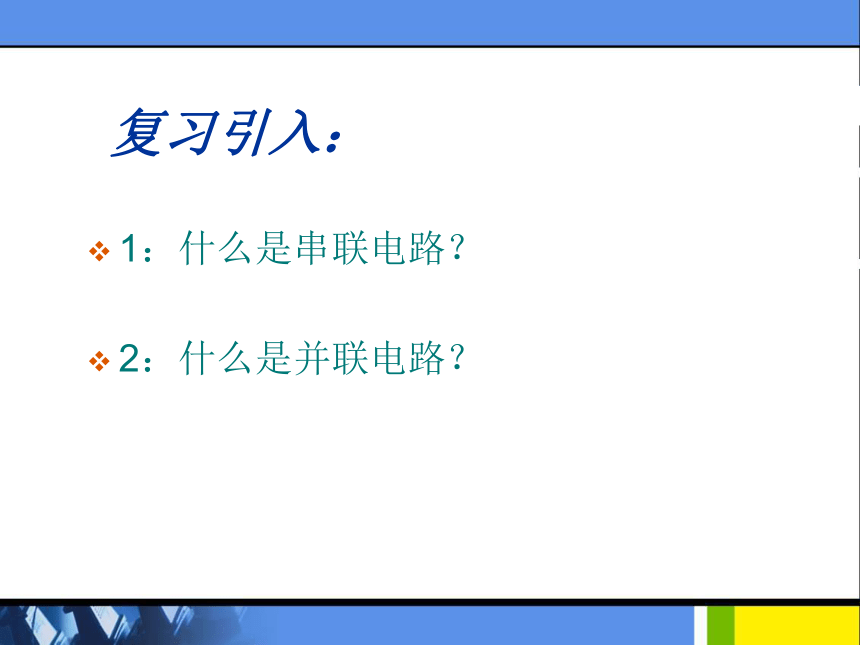

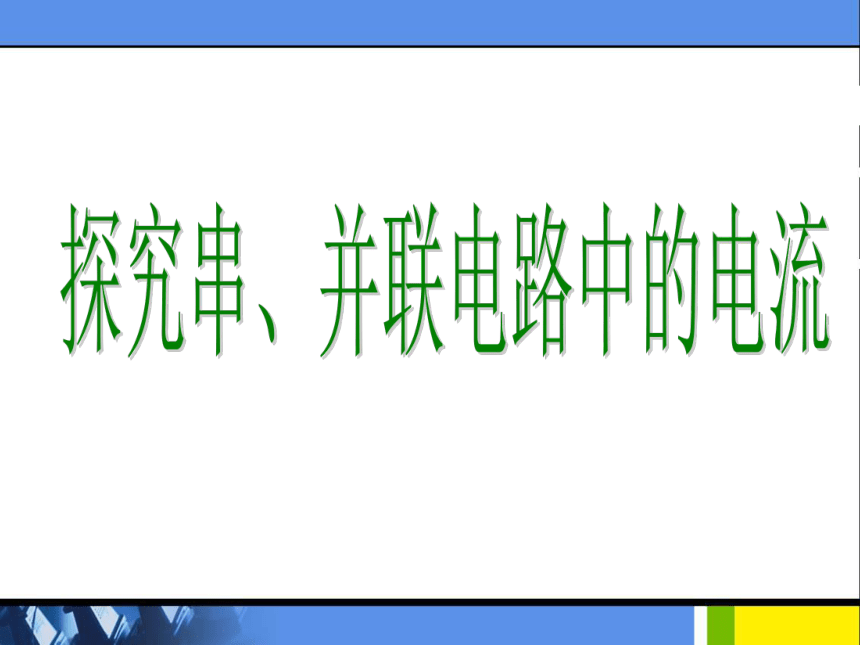

课件18张PPT。探究串、并联电路中的电流 复习引入：1：什么是串联电路？

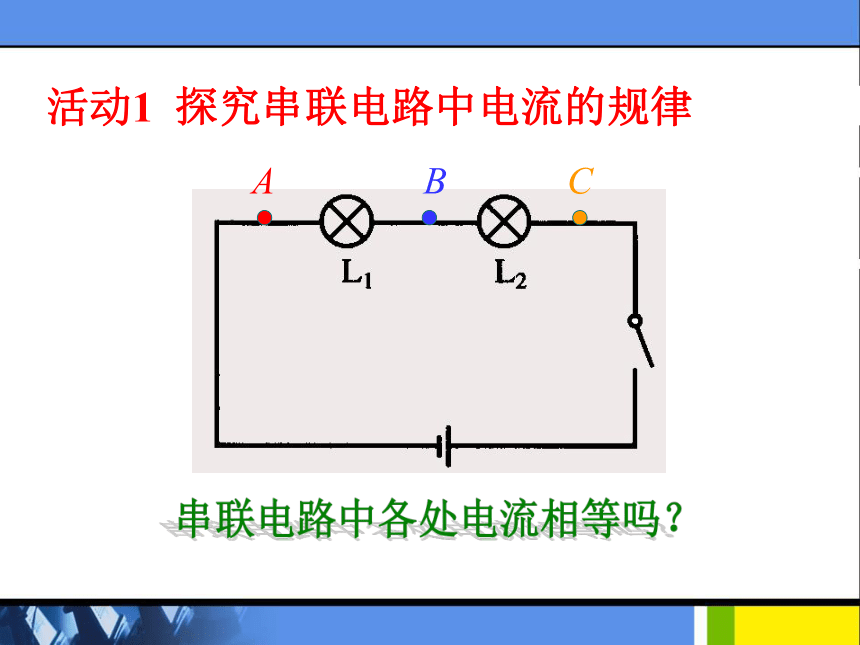

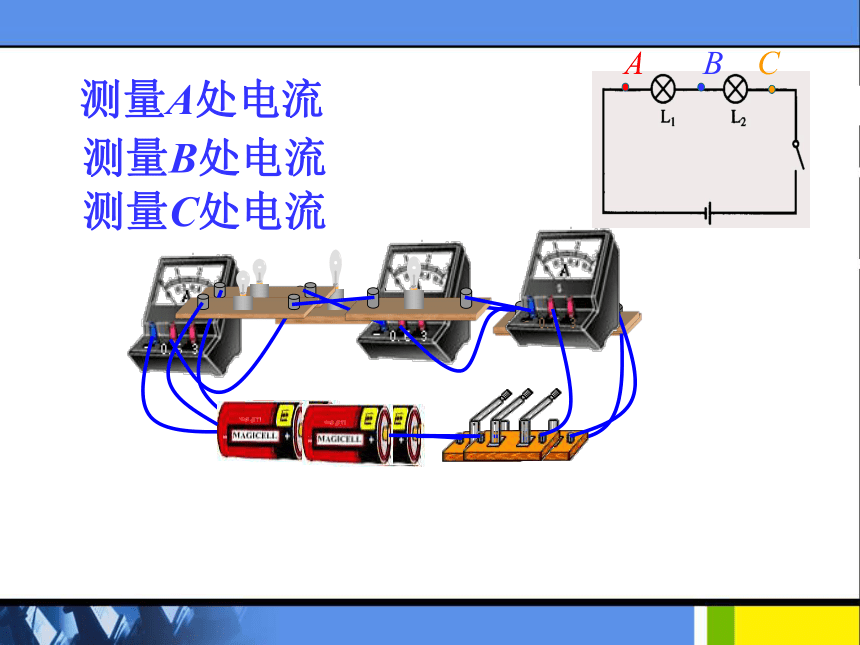

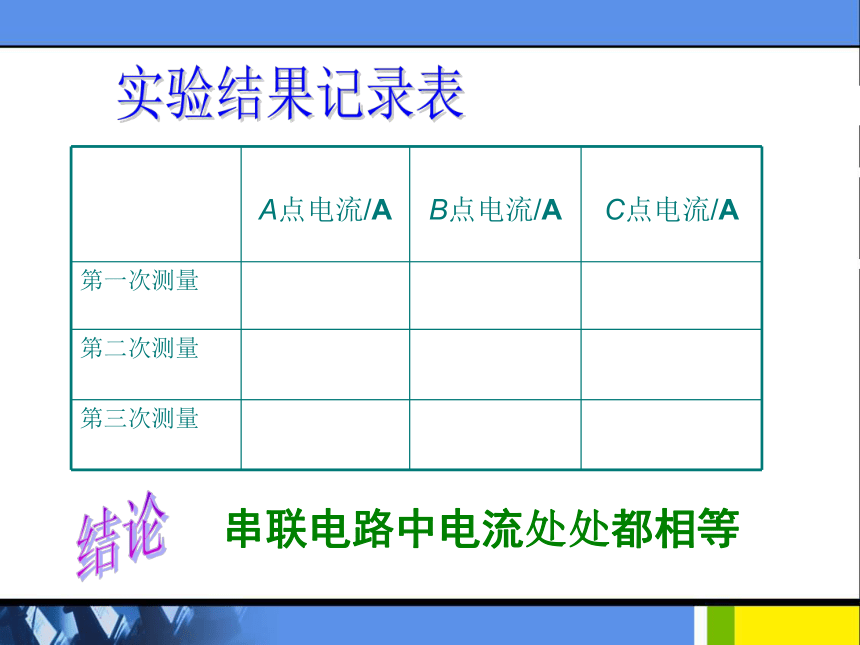

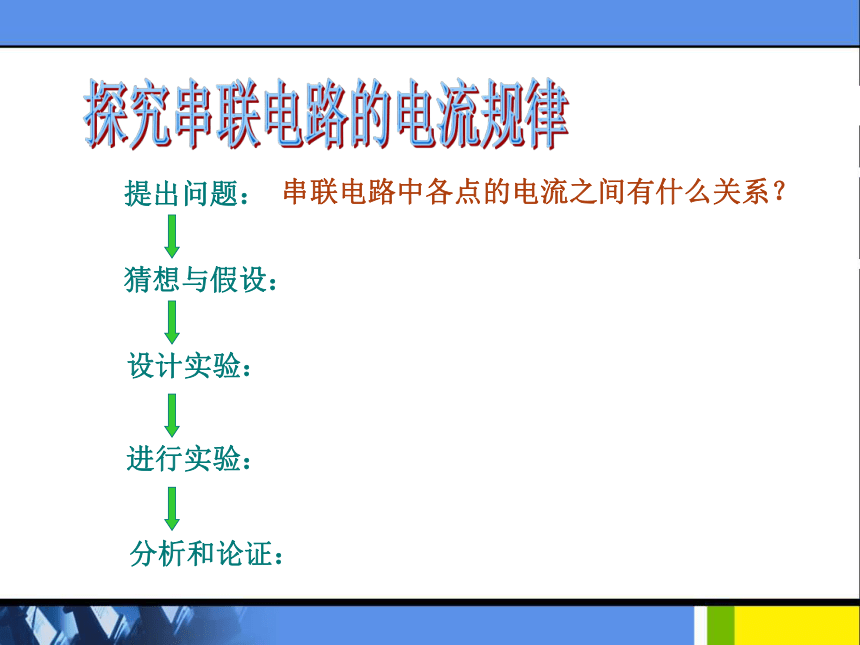

2：什么是并联电路？一、串联电路中的电流活动1 探究串联电路中电流的规律串联电路中各处电流相等吗？提出问题：串联电路中各点的电流之间有什么关系？猜想与假设：设计实验：分析和论证：进行实验：探究串联电路的电流规律测量A处电流测量B处电流测量C处电流实验结果记录表结论串联电路中电流处处都相等评估与交流：
实验设计有没有不合理的地方，实验操作 中有没有什么失误？实验有没有可以改进的地方…
总结经验并吸取教训评估与交流：
实验设计有没有不合理的地方，实验操作 中有没有什么失误？实验有没有可以改进的地方…
总结经验并吸取教训练一练二、并联电路中的电流提出问题：并联电路中的电流有什么关系？猜想与假设：设计实验：分析和论证：进行实验：活动2 探究并联电路中电流的规律测量干路电流测量A处电流测量B处电流实验结果记录表结论并联电路中干路电流等于各支路
电流之和评估与交流：
实验设计有没有不合理的地方，实验操作 中有没有什么失误？实验有没有可以改进的地方…
总结经验并吸取教训1、某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为0.5A、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？练一练2、两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？谢谢合作
