人教新版物理九年级下册《专题复习（五）电功率》2024年同步练习卷（含答案）

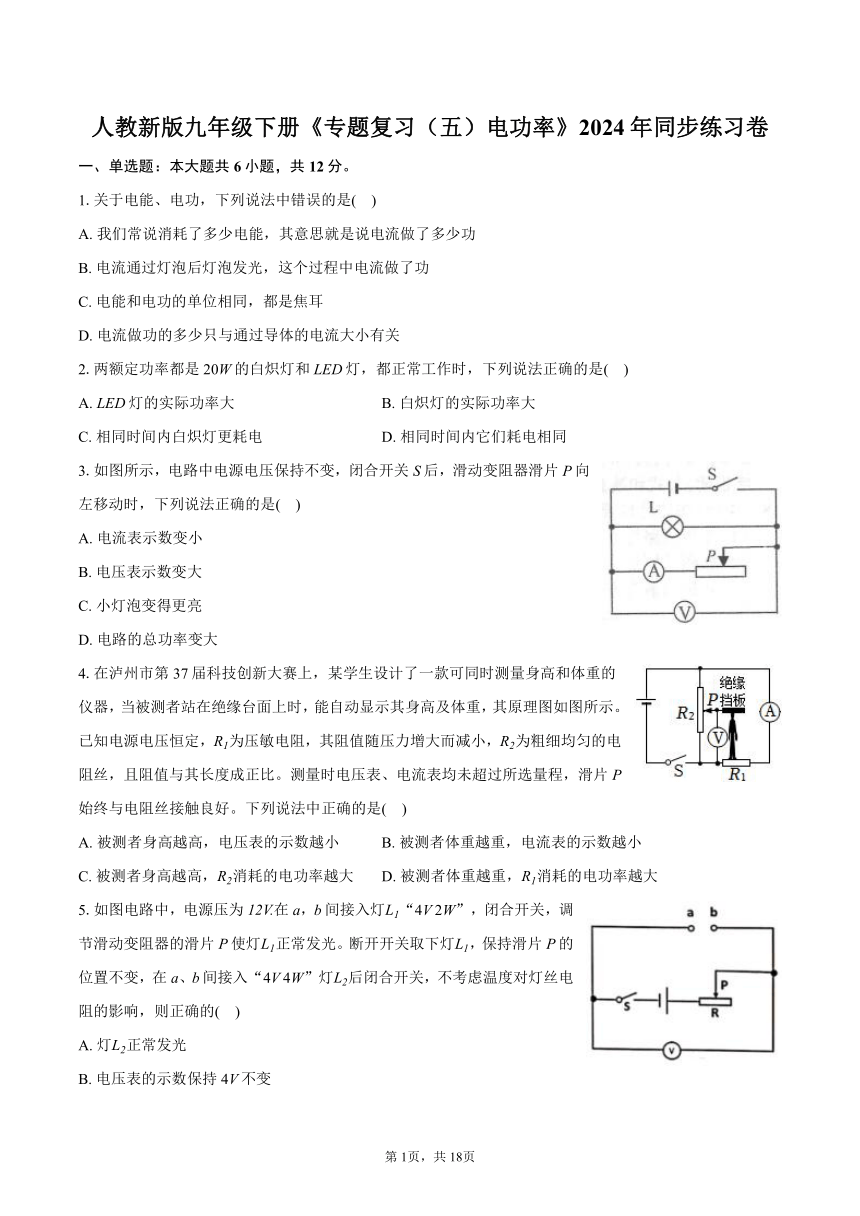

人教新版九年级下册《专题复习（五）电功率》2024年同步练习卷
一、单选题：本大题共6小题，共12分。
1.关于电能、电功，下列说法中错误的是( )
A. 我们常说消耗了多少电能，其意思就是说电流做了多少功
B. 电流通过灯泡后灯泡发光，这个过程中电流做了功
C. 电能和电功的单位相同，都是焦耳
D. 电流做功的多少只与通过导体的电流大小有关
2.两额定功率都是20W的白炽灯和LED灯，都正常工作时，下列说法正确的是( )
A. LED灯的实际功率大 B. 白炽灯的实际功率大
C. 相同时间内白炽灯更耗电 D. 相同时间内它们耗电相同
3.如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是( )
A. 电流表示数变小
B. 电压表示数变大
C. 小灯泡变得更亮
D. 电路的总功率变大
4.在泸州市第37届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，为压敏电阻，其阻值随压力增大而减小，为粗细均匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片P始终与电阻丝接触良好。下列说法中正确的是( )
A. 被测者身高越高，电压表的示数越小 B. 被测者体重越重，电流表的示数越小
C. 被测者身高越高，消耗的电功率越大 D. 被测者体重越重，消耗的电功率越大
5.如图电路中，电源压为在a，b间接入灯“4V 2W”，闭合开关，调节滑动变阻器的滑片P使灯正常发光。断开开关取下灯，保持滑片P的位置不变，在a、b间接入“4V 4W”灯后闭合开关，不考虑温度对灯丝电阻的影响，则正确的( )
A. 灯正常发光
B. 电压表的示数保持4V不变
C. 灯的实际功率为
D. 滑动变阻器接入电路的电阻为

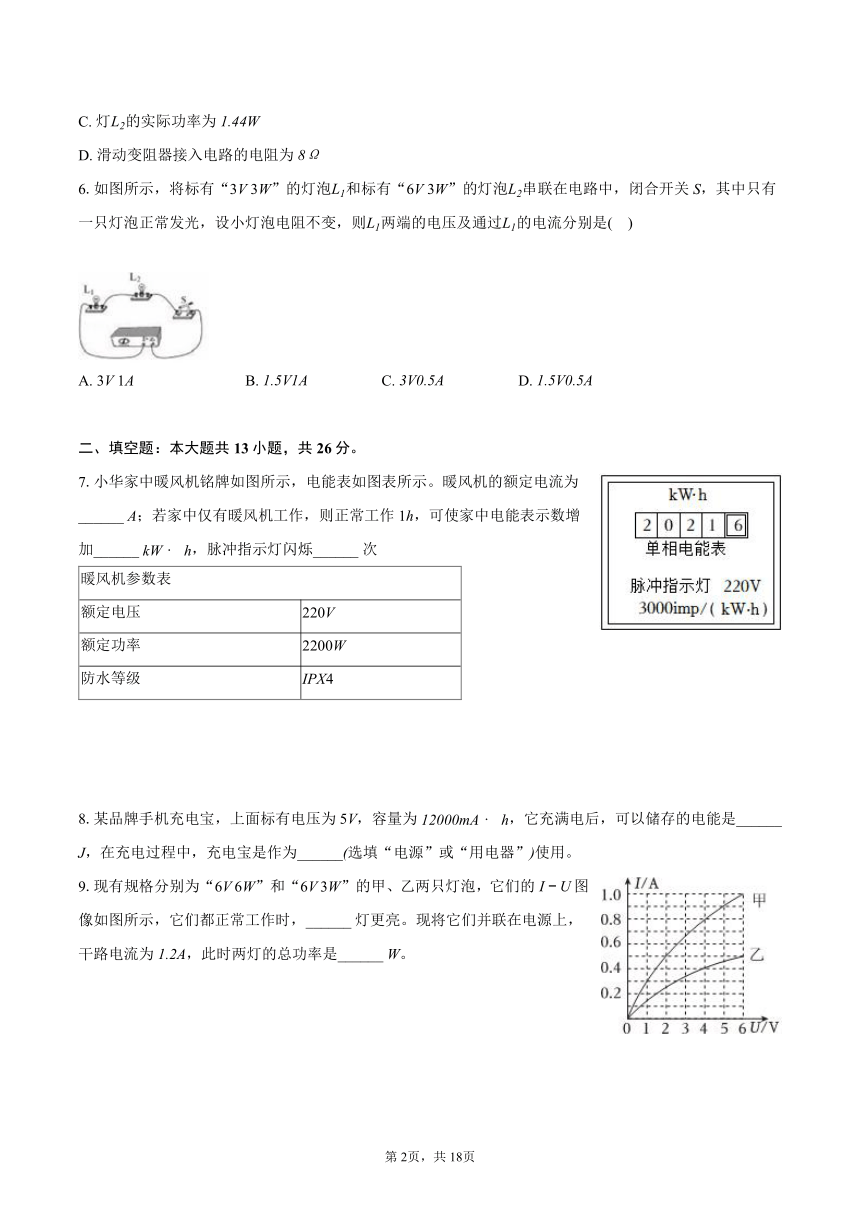

6.如图所示，将标有“3V 3W”的灯泡和标有“6V 3W”的灯泡串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则两端的电压及通过的电流分别是( )
A. 3V 1A B. C. D.
二、填空题：本大题共13小题，共26分。
7.小华家中暖风机铭牌如图所示，电能表如图表所示。暖风机的额定电流为______ A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加______ ，脉冲指示灯闪烁______ 次
暖风机参数表
额定电压 220V
额定功率 2200W
防水等级 IPX4
8.某品牌手机充电宝，上面标有电压为5V，容量为，它充满电后，可以储存的电能是______ J，在充电过程中，充电宝是作为______选填“电源”或“用电器”使用。
9.现有规格分别为“6V 6W”和“6V 3W”的甲、乙两只灯泡，它们的图像如图所示，它们都正常工作时，______ 灯更亮。现将它们并联在电源上，干路电流为，此时两灯的总功率是______ W。

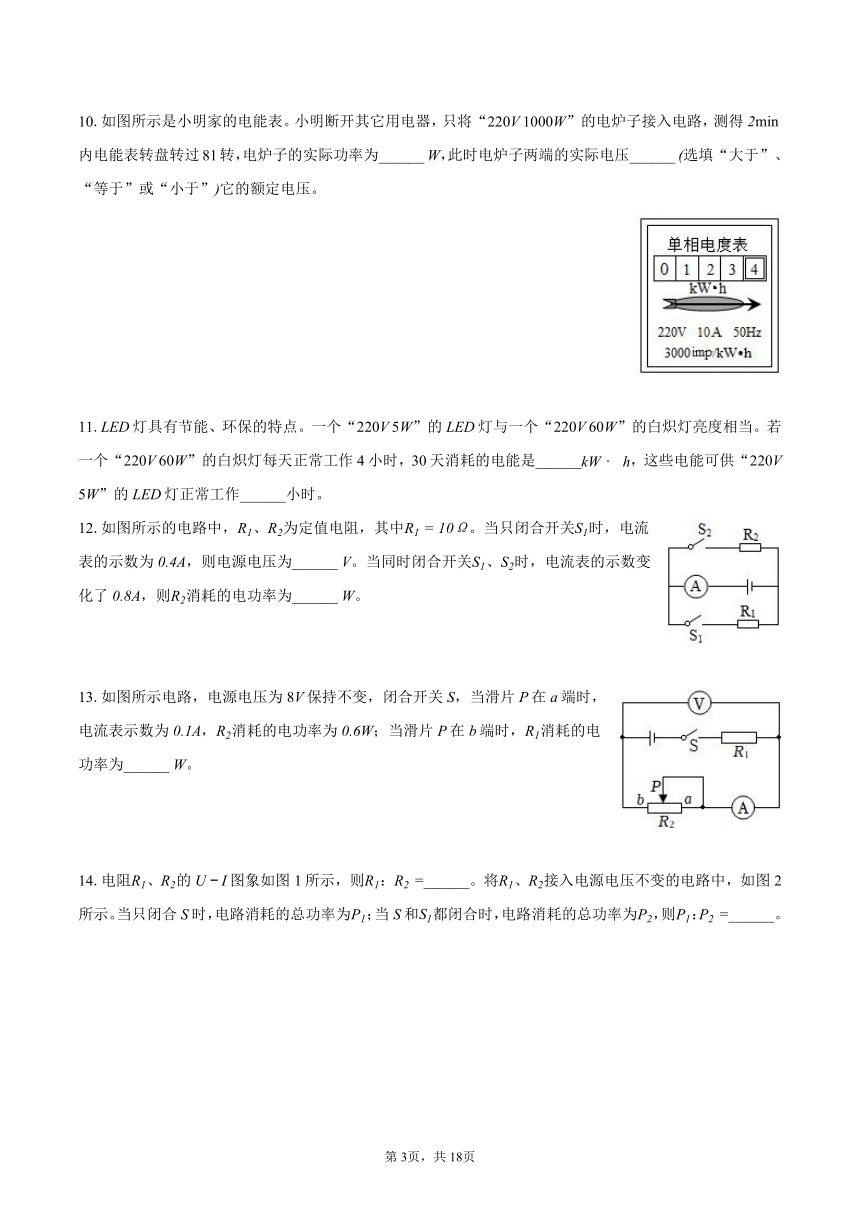

10.如图所示是小明家的电能表。小明断开其它用电器，只将“220V 1000W”的电炉子接入电路，测得内电能表转盘转过81转，电炉子的实际功率为______ W，此时电炉子两端的实际电压______ 选填“大于”、“等于”或“小于”它的额定电压。
11.LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是______，这些电能可供“220V 5W”的LED灯正常工作______小时。
12.如图所示的电路中，、为定值电阻，其中。当只闭合开关时，电流表的示数为，则电源电压为______ V。当同时闭合开关、时，电流表的示数变化了，则消耗的电功率为______ W。
13.如图所示电路，电源电压为8V保持不变，闭合开关S，当滑片P在a端时，电流表示数为，消耗的电功率为；当滑片P在b端时，消耗的电功率为______ W。
14.电阻、的图象如图1所示，则：______。将、接入电源电压不变的电路中，如图2所示。当只闭合S时，电路消耗的总功率为；当S和都闭合时，电路消耗的总功率为，则：______。
15.如图所示，电源电压为18V不变，定值电阻的阻值为，滑动变阻器标有“”字样，电流表量程为，电压表量程为。只闭合开关时电流表的示数为，的阻值为______ ；只闭合开关时，在保证元件安全的情况下移动滑片，电路总电功率的最大值是______ W。
16.如图所示是探究电流通过导体产生热量大小关系的实验装置，实验中用U形管内液面的______反映导体产生热量的多少。通电一段时间后，容器______选填“甲”或“乙”内电阻丝产生的热量较多。

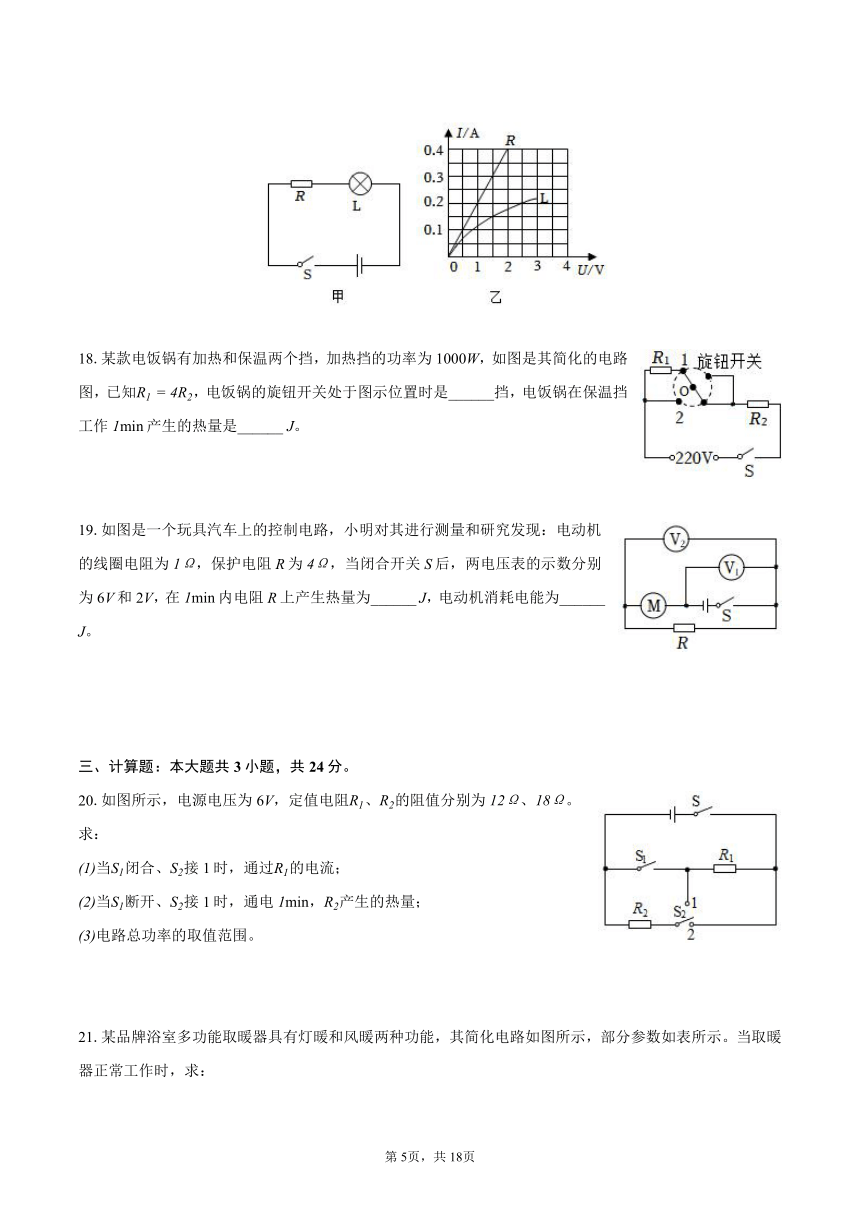

17.如图甲所示，小灯泡的额定电压是，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压的关系图象，当小灯泡正常发光时，电源电压为______ V；通电10s定值电阻R产生的热量为______ J。
18.某款电饭锅有加热和保温两个挡，加热挡的功率为1000W，如图是其简化的电路图，已知，电饭锅的旋钮开关处于图示位置时是______挡，电饭锅在保温挡工作产生的热量是______ J。
19.如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为，保护电阻R为，当闭合开关S后，两电压表的示数分别为6V和2V，在内电阻R上产生热量为______ J，电动机消耗电能为______ J。
三、计算题：本大题共3小题，共24分。
20.如图所示，电源电压为6V，定值电阻、的阻值分别为、。求：
当闭合、接1时，通过的电流；
当断开、接1时，通电，产生的热量；
电路总功率的取值范围。
21.某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
灯暖灯丝的电阻；
灯暖功能消耗的电能；
仅使用风暖功能时电路中的电流。
额定电压 220V
灯暖 额定电流
风暖 吹风机额定电流
加热电阻
22.某电压力锅的额定电压为220V，有加热和保温两个挡位，其简化电路图如图甲所示。、都是加热电阻。加热挡时只有电阻工作，加热功率为1000W；保温挡时只有电阻工作，电阻。S为温控开关，可自动实现“加热”和“保温”状态的转换。求：
压力锅的保温功率；
将3kg水从加热到，水吸收的热量是多少？不计热损失，额定电压下，加热这些水需要多少秒？
若电路中只让压力锅单独工作200s，图乙中的电能表转盘转了110转，请算出它的实际加热功率。
答案和解析
1.【答案】D
【解析】解：
A、消耗电能的过程就是电流做功的过程，消耗了多少电能，就是电流做了多少功，故A正确；
B、电能通过灯泡后灯泡发光，这说明灯泡消耗了电能，电流做了功，故B正确；
C、电能和电功的单位相同，都是焦耳，故C正确；
D、电流做功的多少与通过导体的电流、导体两端电压和通电时间有关，故D错误。
故选：D。
消耗电能的过程就是电流做功的过程，消耗了多少电能，就是电流做了多少功；
电能和电功的单位是焦耳；
电流做功的多少与通过导体的电流、导体两端电压和通电时间有关。
本题考查了电功的实质、电能的单位、电功的定义，属于基础知识，要掌握。
2.【答案】D
【解析】解：两盏灯分别在额定电压下工作时，它们的额定功率相同，因此实际功率一样大，故A、B错误；
功率相同、正常工作时间相同，根据可知消耗的电能相同；故C错误，D正确．
故选
用电器在额定电压下正常工作时的实际功率是额定功率．功率相同、正常工作时间相同，根据可知消耗的电能相同；
此题主要考查了学生对电灯铭牌的理解，知道其中的电压和功率值都是指额定电压和额定功率．
3.【答案】D
【解析】解：由电路图可知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测通过变阻器的电流；
B、因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故B错误；
C、因并联电路中各支路独立工作、互不影响，所以滑片移动时，小灯泡的亮度不变，故C错误；
A、当闭合开关S，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，由可知，通过变阻器的电流变大，故A错误；
D、因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，由可知，电路中的总功率变大，故D正确。
故选：D。
由电路图可知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测通过变阻器的电流。根据电源电压保持不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知小灯泡亮度的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器中电流的变化，根据并联电路电流规律和可知电路中总功率的变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律、电功率公式的应用，要注意并联电路中各支路独立工作、互不影响特点的应用。
4.【答案】D
【解析】解：由电路图可知，电阻和并联，电流表测量的电流，电压表测量下半部分的电压。
电压表的内阻很大，在电路中相当于断路，人的身高变化即滑片移动时，接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由欧姆定律可知，通过的电流不变，由可知，消耗的电功率不变，故C错误；
当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由欧姆定律可知，滑片P下方电阻丝两端的电压变大，即电压表的示数越大，故A错误；
当体重越重时，压敏电阻受到的压力增大，由压敏电阻的阻值随压力增大而减小可知，的阻值减小，由欧姆定律可知，通过的电流变大，即电流表的示数变大，故B错误；
由并联电路的电压特点可知，两端的电压不变，根据，消耗的电功率变大，故D正确。
故选：D。
由电路图可知，电阻和并联，电流表测量的电流，电压表测量下半部分的电压。
当身高越高时滑片上移，滑片P下方电阻丝的阻值变大，根据欧姆定律可知滑片P下方电阻丝两端的电压变化，根据分析消耗的电功率的变化；
当体重越重时，压敏电阻受到的压力增大，由题意可知，其阻值减小，根据欧姆定律可知电流表示数的变化，根据可知消耗的电功率的变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律、电功率公式的应用，根据电压表内阻的特点判断出滑片移动时接入电路中的电阻不变、但电压表并联部分电阻变化是关键。
5.【答案】C
【解析】解：根据知，两灯泡的电阻分别为：
，，
AB、灯正常发光时，其两端的电压为4V，保持滑片P的位置不变，接入灯，两灯的电阻不同，则ab间的电压会发生变化，故灯不会正常发光，故AB错误；
CD、灯正常发光时的电流为：；
根据串联电路电压特点可知，滑动变阻器两端的电压为：
，
由欧姆定律得，滑动变阻器接入电路的电阻为：
，
换上后的总电阻为为：，
此时电路中的电流为：，
灯的实际功率为：，故C正确，故D错误。
故选：C。
本题考查了电路的动态分析，涉及到电功率公式和欧姆定律、串联电路特点的应用，要注意灯泡的亮暗取决于实际功率的大小。
6.【答案】D
【解析】解：由可得，两灯泡的额定电流分别为：
，，
因串联电路中各处的电流相等，且其中只有一只灯泡正常发光，
所以，电路中的电流即通过的电流：
，故AB错误；
由可得，灯泡的电阻：
，
此时两端的电压：
，故C错误、D正确。
故选：D。
由灯泡的铭牌可知额定电压和额定功率，根据求出两灯泡的额定电流，两灯泡串联时通过它们的电流相等，且其中只有一只灯泡正常发光，则电路中的电流为两灯泡额定电流中较小，根据欧姆定律求出灯泡的电阻，再根据欧姆定律求出此时两端的电压。
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活运用，要注意两灯泡串联时能正常发光的灯泡为额定电流较小的。
7.【答案】
【解析】解：由可知，暖风机的额定电流：
；
已知暖风机的额定功率，则正常工作1h消耗电能，
电能表铭牌上的含义是：电路中每消耗的电能，指示灯闪烁3000次，
所以电能表的脉冲指示灯闪烁次数：。
故答案为：10；；6600。
已知暖风机的额定电压和额定功率，利用可求得暖风机的额定电流；
已知暖风机的额定功率和正常工作时间，由公式变形可求得消耗电能；
的含义是：电路中每消耗的电能，指示灯闪烁3000次，根据1h消耗电能，再计算指示灯闪烁的次数。
本题考查对电能表各参数的理解以及电能的计算，关键是对电能表各参数的正确理解以及公式及其变形的灵活运用，还要注意物理量单位的换算。
8.【答案】 用电器
【解析】解：电池充满电后储存的电能为：；
电池在充电过程中，消耗了电能，获得了化学能，主要将电能转化为化学能，充电宝是作为用电器使用。
故答案为：；用电器。
已知电压和电池容量，根据计算电池充满电后储存的电能；电池充电时，将电能转化为化学能。
本题考查电池参数的理解应用，涉及电能的转化和电功公式的灵活运用。
9.【答案】甲
【解析】解：
由两灯的铭牌数据可知，甲灯的额定功率大于乙灯的额定功率；因灯泡正常工作时，灯的实际功率等于额定功率，所以正常工作时甲灯的实际功率大，则甲灯更亮；
并联在电源上，干路电流为，并联电路各支路电压相等，干路电流等于支路电流之和，分析图像可知，
电压为4V时，电流，，则，恰好等于干路电流，
则甲灯的实际功率为：，
则甲灯的实际功率为：，
两灯的总功率是。
故答案为：甲；。
灯泡的亮度取决于实际功率的大小，灯泡正常工作时其实际功率等于额定功率，据此结合两灯的铭牌数据可判断它们都正常工作时哪盏灯更亮；
并联在电源上，干路电流为，根据并联电路各支路的电压相等以及总电流等于各支路电流之和，结合图象得出支路的电流以及两灯的电压，根据分别计算小灯泡的实际功率，相加即为总功率。
本题主要考查了并联电路的电压和电流特点以及电功率的计算；难点是要通过图象分析找出当干路电流为时，两灯泡的电压和电流。
10.【答案】810 小于
【解析】解：读图可知，此时电能表的示数为，说明到目前为止，小明家已消耗的的电能；
电能表转盘转81圈时，电炉子消耗的电能：
，
电炉子的实际功率：
。
故此时电炉子两端的实际电压小于它的额定电压。
故答案为：810；小于。
电能表是用来测量消耗电能多少的仪表，在读数时注意最后一位是小数位。从电能表的铭牌上可以看出电路中每消耗的电能，电能表的转盘转动3000圈，可求转动81圈消耗的电能，根据公式可求电炉子的实际功率，与额定功率比较，可知此时的实际电压大小。
本题考查电功率的计算，关键是公式及其变形的灵活运用，重点是理解电能表各个参数的物理意义，解题过程中还要注意单位的换算。
11.【答案】； 。
【解析】解：
若一个“220V 60W”的白炽灯每天正常工作4小时，则30天消耗的电能：
，
这些电能可供“220V 5W”的LED灯正常工作的时间：
h。
故答案为：； 。
根据求出一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能；
根据得出这些电能可供“220V 5W”的LED灯正常工作多长时间。
本题考查电功公式的运用，注意单位换算。
12.【答案】
【解析】解：只闭合开关时，电路为的简单电路，
由可得，电源电压：
；
当同时闭合开关、时，两电阻并联，电流表测干路电流，
因为并联电路各支路独立工作、互不影响，
所以通过的电流不变，仍为，
因为并联电路中干路电流等于各支路电流之和，
所以电流表的示数变化了，即变化的电流是通过的电流，
因为并联电路各支路两端的电压相等，所以两端的电压：，
则消耗的电功率：。
故答案为：4；。
只闭合开关时，电路为的简单电路，根据欧姆定律求出电源的电压；
当同时闭合开关、时，两电阻并联，电流表测干路电流，根据并联电路各支路独立工作、互不影响可知通过的电流不变，根据电流表的示数变化了知通过的电流，利用求出消耗的电功率。
本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是会分析在闭合开关后通过的电流不变，是一道基础题目。
13.【答案】
【解析】解：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
当滑片P在a时，电流表示数为，由串联电路的电流特点可知，通过、的电流：，
由可知，此时两端电压：，
由串联电路的电压特点可知，两端的电压：，
由欧姆定律可知，的电阻：，
滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有，此时消耗的电功率为：。
故答案为：。
由图知、串联在电路中，电压表测两端电压，电流表测电路中电流；
当滑片P在a时，根据串联电路的电流特点求出通过、的电流，根据求出两端的电压，根据串联电路电压特点求出两端的电压，由欧姆定律求出的电阻；滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有，根据求消耗的电功率。
本题考查串联电路的规律和欧姆定律及电功率公式的运用，关键是搞清滑片在不同位置时对应的物理量的关系。
14.【答案】2：1 2：3
【解析】解：从图1可知，当电压为6V时，通过的电流为1A，根据欧姆定律可知，
当电压为6V时，通过的电流为2A，根据欧姆定律可知，
则：：：1；
将、接入电源电压不变的电路中，设电源电压为U，当只闭合S时，两电阻串联，
由串联电路的电阻特点可知，电路中的总电阻：，
电路消耗的总功率为，
当S和都闭合时，电路为的简单电路，
电路消耗的总功率为，
因此：：：3。
故答案为：2：1；2：3。
从图1可知，当电压为6V时，通过的电流为1A，根据欧姆定律可知的阻值；当电压为6V时，通过的电流为2A，根据欧姆定律可知的阻值，据此得出：；
将、接入电源电压不变的电路中，设电源电压为U，当只闭合S时，两电阻串联，根据得出电路消耗的总功率为，当S和都闭合时，电路为的简单电路，根据得出电路消耗的总功率为，进而得出：。
本题考查欧姆定律的应用和电功率的计算，关键是从图中得出有用信息。
15.【答案】30 9
【解析】解：只闭合开关时，和串联，电流表测量电路电流，电压表测量两端的电压，电路总电阻，则；
只闭合开关时，和串联，电流表测量电路电流，电压表测量两端的电压，电压表量程为，故两端的最大电压，电路最大电流，结合滑动变阻器的铭牌数据和电流表的量程可知，电路中的最大电流为，电路的最大功率为。
故答案为：30；9。
只闭合开关时，和串联，电流表测量电路电流，电压表测量两端的电压，电源电压和电流表的示数已知，由欧姆定律得到电路的总电阻，电阻已知，则根据串联电阻规律得到的阻值；
只闭合开关时，和串联，电流表测量电路电流，电压表测量两端的电压，根据电压表的量程得到当电压为15V时电路中的电流，结合滑动变阻器的铭牌数据和电流表的量程可知电路中的最大电流，根据可得出电路中的最大总功率。
本题考查动态电路的分析、欧姆定律的应用和电功率的计算等问题，有一定难度。
16.【答案】高度差 甲
【解析】解：电流通过导体发热后，对容器内空气热传递，使空气温度升高压强增大，从而使U形管两边液面出现高度差。导体发热越多，容器内空气温度越高，气体压强越大，U形管两边出现高度差越大。
因为并联分流，所以乙瓶中电阻的电流小于甲瓶电阻电流。根据焦耳定律；在电阻和通电时间一定时，通过导体的电流越大发热越多。
故答案为：高度差；甲。
电流通过导体发热后，对容器内空气热传递，使空气温度升高压强增大，从而使U形管两边液面出现高度差。
根据焦耳定律，在电阻和通电时间一定时，通过导体的电流越大发热越多。
本题利用了控制变量法来研究电流产生的电热的影响因素，只需紧扣焦耳定律即可解决。同时由于电流产生的热量不容易观察，故将发热多少转换为U形管两边液面的高度差
17.【答案】
【解析】解：由电路图可知，定值电阻R与小灯泡L串联。
由图像可知，在灯泡两端的电压为灯泡正常工作时，灯丝中通过的电流：，
串联电路中电流处处相等，所以通过定值电阻的电流：，
由图像可知，此时定值电阻两端的电压：，
则电源电压为：，
通电10s，定值电阻产生的热量：。
故答案为：；2。
由图像读出小灯泡的正常工作电流，根据串联电路的特点，得出通过定值电阻的电流，再由图像读出电阻两端的电压，根据串联电路的电压规律求出电源电压，根据计算出定值电阻通电10s产生的热量。
本题考查从图像中获取信息，以及串联电路的特点应用和电热的计算，难度不大。
18.【答案】保温 12000
【解析】解：当旋钮开关旋至1时，、串联，当旋钮开关旋至2时，只有工作；
根据串联电路的电阻特点可知，串联的总电阻大于任一分电阻，
则当旋钮开关处于图示位置时，、串联，电路中的总电阻最大，根据可知，电路中的总功率最小，为电饭锅的保温挡；
当旋钮开关旋至2时，只有工作，电路中的电阻最小，电功率最大，为电饭锅的加热挡，
由可知，的阻值：，
则的阻值：，
保温挡的功率：，
由可知，电饭锅在保温挡工作产生的热量：。
故答案为：保温；12000。
当旋钮开关旋至1时，、串联，当旋钮开关旋至2时，只有工作；根据串联电路的电阻特点和可知加热挡和保温挡的电路连接；根据加热挡功率和求出的阻值，据此可知阻值，根据保温挡的电路连接利用求出保温挡的功率，利用求出电饭锅在保温挡工作产生的热量。
本题考查串联电路的特点、电功率公式以及焦耳定律推导公式的应用，是一道综合题，能正确分析不同状态下的电路连接是解题的关键。
19.【答案】60 120
【解析】解：由电路图知，电动机与保护电阻串联，电压表测量电源电压；电压表测量保护电阻R两端的电压，
由串联电路特点和欧姆定律可得，电路中电流：
，
所以内电阻R上产生热量：
；
电动机两端电压：
，
所以内电动机消耗电能：
。
故答案为：60；120。
由电路图知，电动机与保护电阻串联，电压表测量电源电压；电压表测量保护电阻R两端的电压。
由串联电路特点和欧姆定律计算电路中电流，由焦耳定律公式计算R上产生热量；由计算电动机消耗电能。
本题考查串联电路特点、欧姆定律以及电功和焦耳定律公式的应用，电动机是非纯电阻电路，要能正确选择电能计算公式。
20.【答案】解：当闭合、接1时，只有电阻接入电路，电阻被短路，通过的电流；
当断开、接1时，电阻和电阻串联接入电路，电路中的总电阻，此时电路中的电流，通过电阻的电流，电流通过产生的热量；
根据可知，由于电源电压保持不变，当电路中的总电阻最大时，电路中的电流最小时，电路中的总功率最小；当电路中的总电阻最小时，电路中的电流最大，电路中的总功率最大；
当断开、接1时，电阻和电阻串联接入电路，此时电路中的电阻最大，此时电流中的电流最小，最小电流，此时功率最小，最小功率是；
当闭合、接2时，电阻和电阻并联接入电路，此时电路中的电阻最小，此时电流中的电流最大，最大电流，此时功率最大，最大功率是；
所以电路中的总功率的取值范围是。
答：通过的电流是；
电流通过产生的热量是；
电路中的总功率取值范围是。
【解析】当闭合、接1时，只有电阻接入电路，电阻被短路，利用欧姆定律求出通过的电流；
当断开、接1时，电阻和电阻串联接入电路，根据串联电路电阻规律求出总电阻，利用欧姆定律求出电路中的电流，利用焦耳定律求出产生的热量；
根据可知，由于电源电压保持不变，当电路中的总电阻最大时，电路中的电流最小时，电路中的总功率最小；当电路中的总电阻最小时，电路中的电流最大，电路中的总功率最大，由此求出电路中的最大总功率和最小总功率，就是电路中总功率的取值范围。
本题主要考查电功率的计算，欧姆定律，串联、并联电路电流、电压、电阻规律，焦耳定律的计算，其中分析电路何时总功率最大，何时总功率最小是解题的难点，分析清楚电路的连接是解题的关键之一。
21.【答案】解：由参数表知，灯暖灯丝的电阻；
灯暖功能消耗的电能；
由电路图知，风暖开关闭合时，启动风暖功能，吹风机和加热电阻并联连接。仅使用风暖功能时，通过加热电阻的电流，
电路中的总电流。
答：灯暖灯丝的电阻为；
灯暖功能消耗的电能为；
仅使用风暖功能时电路中的电流为。
【解析】电路中各电器并联，根据可计算出灯暖灯丝的电阻；
根据求出灯暖在内消耗的电能；
先计算出通过加热电阻的电流，再用并联电路的电流规律计算风暖功能打开时的电流。
本题考查欧姆定律的应用以及功率、功计算公式的应用，难度中等，重点是从题中找出有用的数据。
22.【答案】解：根据题意可知，保温挡时只有电阻工作，
压力锅的保温功率：；
水吸收的热量：；
压力锅消耗的电能：，
由可知，压力锅的加热时间：；
表示电路中用电器每消耗电能，电能表的转盘转过3000转，
则电能表转盘转了110转，压力锅消耗的电能：；
压力锅的实际加热功率：。
答：压力锅的保温功率为20W；
将3L水从加热到，水吸收的热量是；额定电压下，加热这些水需要504s；
它的实际加热功率为660W。
【解析】根据题意可知，保温挡时只有电阻工作，利用求出压力锅的保温功率；
利用求出水吸收的热量，再利用求出加热时间；
表示电路中用电器每消耗电能，电能表的转盘转过3000转，据此求出电能表转盘转了110转，压力锅消耗的电能，利用求出实际加热功率。
本题是一道电热综合题，主要考查对电能表参数的理解和掌握、电功率公式、密度公式、吸热公式以及效率公式的应用，有一定的难度。
