浙江中考科学二轮复习提升讲义 06.电基础与地磁现象（含答案）

中小学教育资源及组卷应用平台

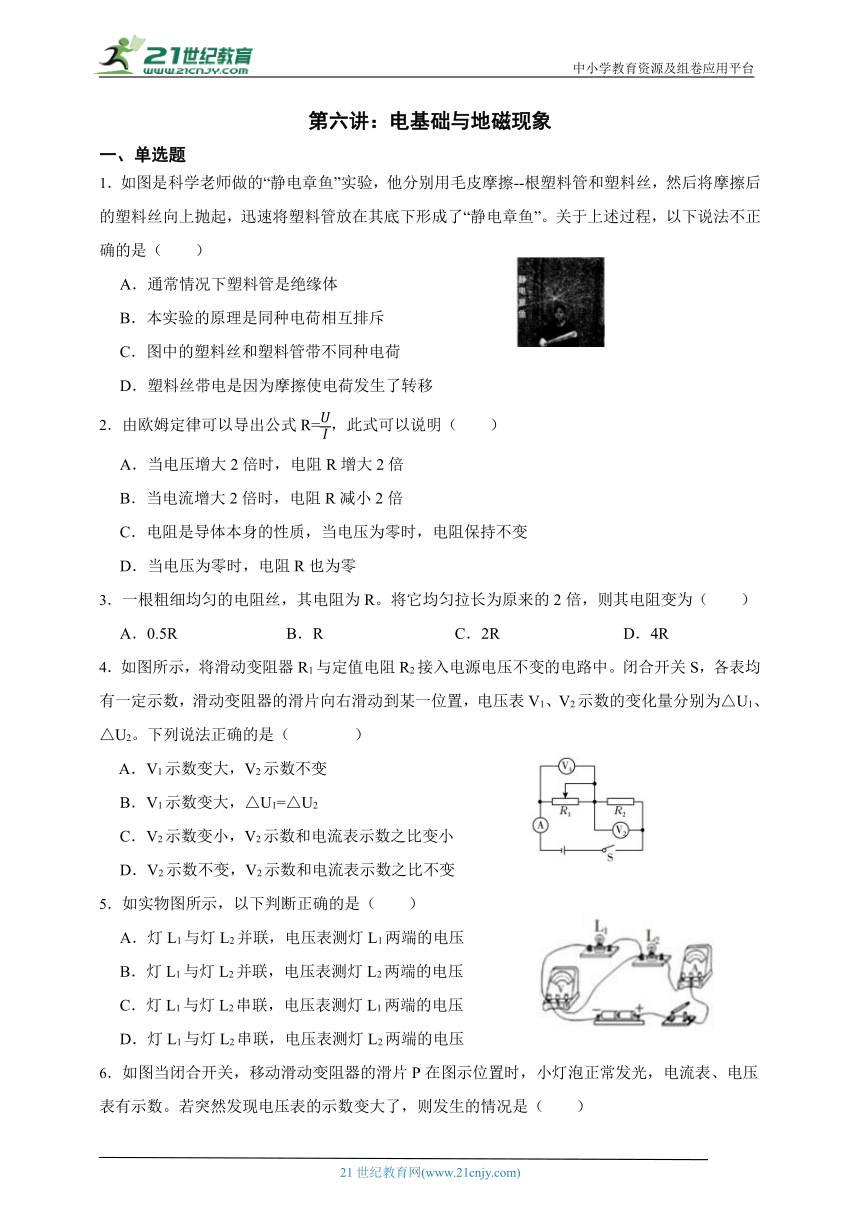

第六讲：电基础与地磁现象
一、单选题
1．如图是科学老师做的“静电章鱼”实验，他分别用毛皮摩擦--根塑料管和塑料丝，然后将摩擦后的塑料丝向上抛起，迅速将塑料管放在其底下形成了“静电章鱼”。关于上述过程，以下说法不正确的是（　　）
A．通常情况下塑料管是绝缘体
B．本实验的原理是同种电荷相互排斥
C．图中的塑料丝和塑料管带不同种电荷
D．塑料丝带电是因为摩擦使电荷发生了转移
2．由欧姆定律可以导出公式R=，此式可以说明（　　）
A．当电压增大2倍时，电阻R增大2倍
B．当电流增大2倍时，电阻R减小2倍
C．电阻是导体本身的性质，当电压为零时，电阻保持不变
D．当电压为零时，电阻R也为零
3．一根粗细均匀的电阻丝，其电阻为R。将它均匀拉长为原来的2倍，则其电阻变为（　　）
A．0.5R B．R C．2R D．4R
4．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中。闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2。下列说法正确的是（ ）
A．V1示数变大，V2示数不变
B．V1示数变大，△U1=△U2
C．V2示数变小，V2示数和电流表示数之比变小
D．V2示数不变，V2示数和电流表示数之比不变
5．如实物图所示，以下判断正确的是（　　）
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压

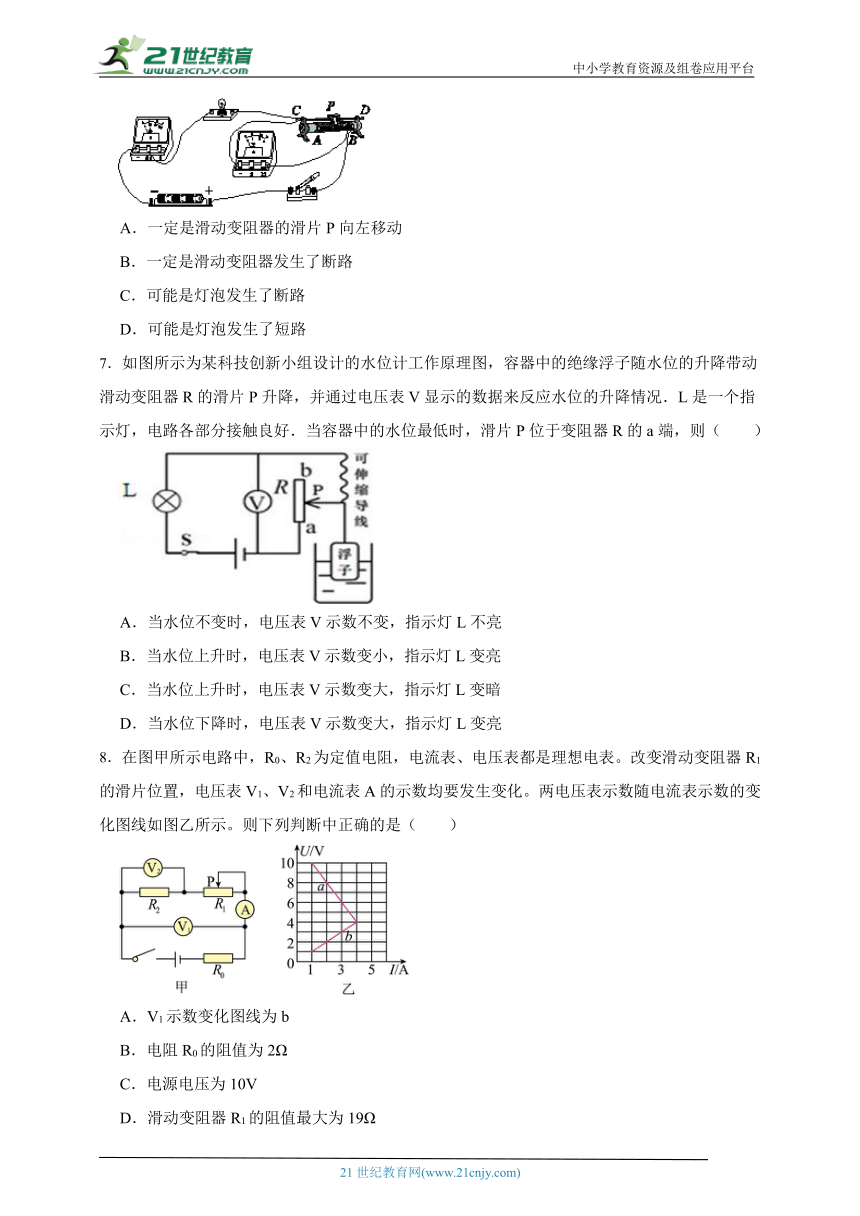

6．如图当闭合开关，移动滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表有示数。若突然发现电压表的示数变大了，则发生的情况是（　　）
A．一定是滑动变阻器的滑片P向左移动
B．一定是滑动变阻器发生了断路
C．可能是灯泡发生了断路
D．可能是灯泡发生了短路
7．如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（　　）
A．当水位不变时，电压表V示数不变，指示灯L不亮
B．当水位上升时，电压表V示数变小，指示灯L变亮
C．当水位上升时，电压表V示数变大，指示灯L变暗
D．当水位下降时，电压表V示数变大，指示灯L变亮
8．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（　　）
A．V1示数变化图线为b
B．电阻R0的阻值为2Ω
C．电源电压为10V
D．滑动变阻器R1的阻值最大为19Ω

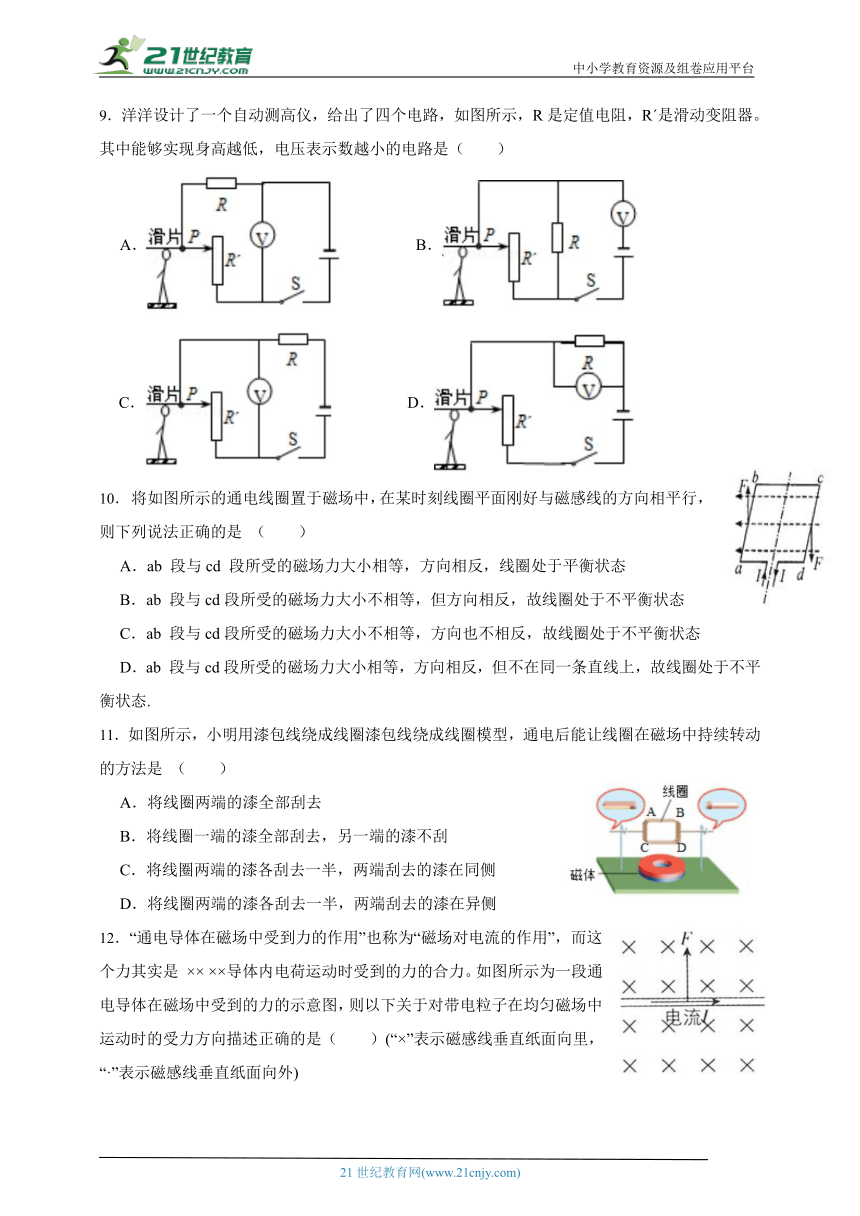

9．洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R 是滑动变阻器。其中能够实现身高越低，电压表示数越小的电路是（　　）
A． B．
C． D．
10． 将如图所示的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法正确的是 （　　）
A．ab 段与cd 段所受的磁场力大小相等，方向相反，线圈处于平衡状态
B．ab 段与cd段所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态
C．ab 段与cd段所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态
D．ab 段与cd段所受的磁场力大小相等，方向相反，但不在同一条直线上，故线圈处于不平衡状态.
11．如图所示，小明用漆包线绕成线圈漆包线绕成线圈模型，通电后能让线圈在磁场中持续转动的方法是 （　　）
A．将线圈两端的漆全部刮去
B．将线圈一端的漆全部刮去，另一端的漆不刮
C．将线圈两端的漆各刮去一半，两端刮去的漆在同侧
D．将线圈两端的漆各刮去一半，两端刮去的漆在异侧
12．“通电导体在磁场中受到力的作用”也称为“磁场对电流的作用”，而这个力其实是 ×× ××导体内电荷运动时受到的力的合力。如图所示为一段通电导体在磁场中受到的力的示意图，则以下关于对带电粒子在均匀磁场中运动时的受力方向描述正确的是（　　）(“×”表示磁感线垂直纸面向里，“·”表示磁感线垂直纸面向外)
A． B． C． D．

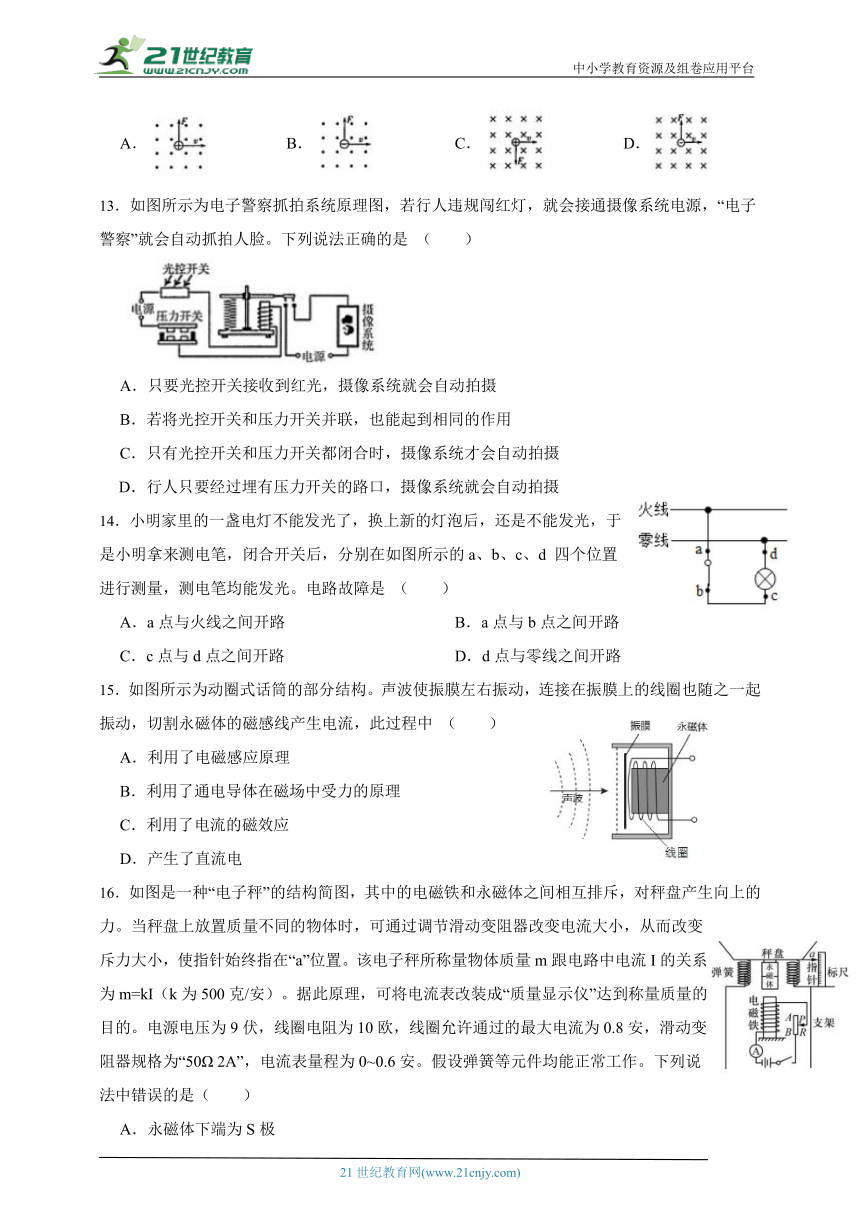

13．如图所示为电子警察抓拍系统原理图，若行人违规闯红灯，就会接通摄像系统电源，“电子警察”就会自动抓拍人脸。下列说法正确的是 （　　）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．若将光控开关和压力开关并联，也能起到相同的作用
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄
14．小明家里的一盏电灯不能发光了，换上新的灯泡后，还是不能发光，于是小明拿来测电笔，闭合开关后，分别在如图所示的a、b、c、d 四个位置进行测量，测电笔均能发光。电路故障是 （　　）
A．a点与火线之间开路 B．a点与b点之间开路
C．c点与d点之间开路 D．d点与零线之间开路
15．如图所示为动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中 （　　）
A．利用了电磁感应原理
B．利用了通电导体在磁场中受力的原理
C．利用了电流的磁效应
D．产生了直流电
16．如图是一种“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥，对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小，使指针始终指在“a”位置。该电子秤所称量物体质量m跟电路中电流I的关系为m=kI（k为500克/安）。据此原理，可将电流表改装成“质量显示仪”达到称量质量的目的。电源电压为9伏，线圈电阻为10欧，线圈允许通过的最大电流为0.8安，滑动变阻器规格为“50Ω 2A”，电流表量程为0~0.6安。假设弹簧等元件均能正常工作。下列说法中错误的是（　　）
A．永磁体下端为S极
B．该电子秤的称量范围为75g~400g
C．要增大斥力，应将变阻器滑片P向下移动
D．要增大电子秤称量范围，可以通过增大电路中电流的取值范围来实现

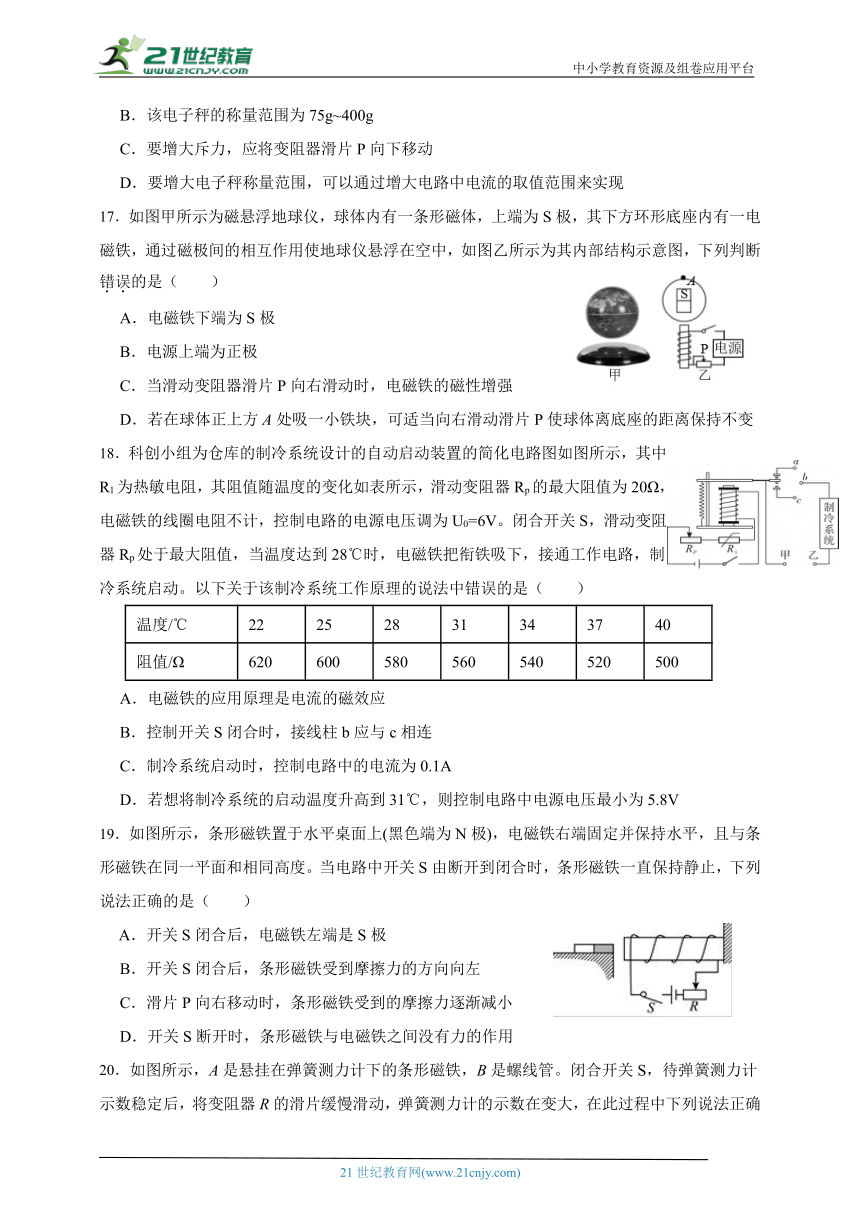

17．如图甲所示为磁悬浮地球仪，球体内有一条形磁体，上端为S极，其下方环形底座内有一电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，如图乙所示为其内部结构示意图，下列判断错误的是（　　）
A．电磁铁下端为S极
B．电源上端为正极
C．当滑动变阻器滑片P向右滑动时，电磁铁的磁性增强
D．若在球体正上方A处吸一小铁块，可适当向右滑动滑片P使球体离底座的距离保持不变
18．科创小组为仓库的制冷系统设计的自动启动装置的简化电路图如图所示，其中R1为热敏电阻，其阻值随温度的变化如表所示，滑动变阻器Rp的最大阻值为20Ω，电磁铁的线圈电阻不计，控制电路的电源电压调为U0=6V。闭合开关S，滑动变阻器Rp处于最大阻值，当温度达到28℃时，电磁铁把衔铁吸下，接通工作电路，制冷系统启动。以下关于该制冷系统工作原理的说法中错误的是（　　）
温度/℃ 22 25 28 31 34 37 40
阻值/Ω 620 600 580 560 540 520 500
A．电磁铁的应用原理是电流的磁效应
B．控制开关S闭合时，接线柱b应与c相连
C．制冷系统启动时，控制电路中的电流为0.1A
D．若想将制冷系统的启动温度升高到31℃，则控制电路中电源电压最小为5.8V
19．如图所示，条形磁铁置于水平桌面上(黑色端为N极)，电磁铁右端固定并保持水平，且与条形磁铁在同一平面和相同高度。当电路中开关S由断开到闭合时，条形磁铁一直保持静止，下列说法正确的是（　　）
A．开关S闭合后，电磁铁左端是S极
B．开关S闭合后，条形磁铁受到摩擦力的方向向左
C．滑片P向右移动时，条形磁铁受到的摩擦力逐渐减小
D．开关S断开时，条形磁铁与电磁铁之间没有力的作用
20．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢滑动，弹簧测力计的示数在变大，在此过程中下列说法正确的是（ ）
A． 表示数变大， 表示数变大
B． 表示数变大， 表示数变小
C． 表示数变小， 表示数变小
D． 表示数变小， 表示数变大
21．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：
①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L2所在支路开路
C．c、d两点间开路 D．c点左侧的零线开路
22．我国南方夏季有时会普降暴雨，引起城市内涝，给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是（　　）
A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接C，N接D
二、填空题
23．如图所示电路电源电压为4.5V。当开关S断开，甲、乙是电流表，两表偏转的角度相同如图二所示，则流过R1的电流为　 　A。闭合开关S后，甲、乙是电压表，两表示数V甲：V乙为5：4，则R1两端的电压为　 　V。
24．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为　 　V，R2的最大阻值为　 　Ω。
25．在图所示的电路中，电源电压保持不变。闭合电健 S 后，滑动变阻器 R1的滑片 P 由右端向中点移动：
①三个电表中示数发生变化的是　 　表；
②当滑片P移至中点，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片 P 置于右端时的比值相同，需用阻值 　 　Rx 来替换R2.（选填“大于”、“等于”或“小于”）电阻R2的电阻
26．如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为　 　伏，电路中出现的故障是　 　。
27．在如图所示的甲、乙两个电机模型中，属于直流电动机的是　 　，属于交流发电机的是　 　。当它们工作时，甲电机的外电路中通过的是　 　电，乙电机线圈中通过的是　 　电；甲电机是利用　 　的原理工作的，主要由　 　和　 　组成，工作时把　 　能转化为　 　能。
28．某同学设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值　 　(选填”变大”“变小”或”不变”，下同)，压力表示数　 　。
三、实验探究题
29．为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、滑动变阻器（20Ω，2.5A）等器材按图甲方式连接电路，进行如下实验。
①将4欧的R1接入电路，当电压表示数为4伏时，记录电流表的示数。
②用R2替换R，发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上，老师告知小明；滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生
③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接人电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
（1）图丁中电流表的示数为　 　安
（2）步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，则小明应如何调节滑片P和旋钮触片Q，使电压表示数为4伏？　 　。
（3）小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻可用来替换R1进行实验的有____（可多选）。
A．15欧 B．25欧 C．35欧 D．45欧
30．【实验目标】①学会电压表的使用。
②通过实验知道串、并联电路中电压的规律。
【实验器材】电压表、干电池、导线（若干）、开关、小灯泡。
【提出问题】①串联电路中，各用电器两端电压与电源电压有什么关系？
②并联电路中，干路中的电压与各个支路两端电压有什么关系？
（1）【猜想与假设】①串联电路中：　 　。
②并联电路中：　 　。
（2）【实验过程】Ⅰ.探究串联电路的电压特点
探究过程：
①调节电压表指针指零，检查器材；
②按照电路图连接电路，注意连接电路过程中要断开开关，连接好了再检查一下电路；
③用电压表测量灯L1两端的电压，记为U1；用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；更换灯泡重复步骤③。
分析实验数据：
串联电路实验记录数据
L1两端的电压U1/伏 L2两端的电压U2/伏 电源两端的电压U/伏
实验结论：　 　。
（3）交流讨论：
小明同学用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2。
①小明按图所示电路连接好最后一根导线后，发现指针偏转如图甲所示，产生这种情况的原因是连接电路时，　 　。
②若小明在测量时，发现指针偏转如图乙所示，产生这种情况的原因是　 　。
③小明同学用电压表测量L1两端电压时，直接选用“0～3 V”的量程，小聪同学说这样不行，规范的操作方法应该是　 　。
④在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是　 　。
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
（4）他们排除故障后继续实验，得出一组实验数据如下表，为了得出串联电路电压关系的普遍规律，他们还应　 　。
U1/伏 U2/伏 U/伏
1.2 1.0 2.2
31．如图所示为某兴趣小组制作的“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥，对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小，使指针始终指在“a”位置。此时，该电子秤所称量物体质量 m 与电路中电流I的关系可视为 m=kI(k为 500g/A)。据此原理，可将电 流表改装成“质量显示仪”达到称量质量的目的。
（1）图中电磁铁和永磁体之间要产生斥力，则永磁体下端应为　 　极。
（2）当放上物体后，为了使指针仍处在“a”位置，必须将滑动变阻器滑片向　 　(填“A”或“B”)端移动。
（3）图中电源电压为9V，线圈电阻为 10Ω，线圈允许通过的最大电流为0.8A，滑动变阻器规格为“50Ω 2A”，电流表量程为 0~0.6A(假设弹簧等元件均能正常工作)。
①计算该电子秤所能称量物体质量的范围　 　
②要增大该电子秤的称量范围，下列方法可行的是　 　(填字母)。
A. 增大电源电压
B. 换用“100Ω 1A”的滑动变阻器
C. 电流表的量程换用“0~3A”
四、解答题
32．如图为电子秤测量原理图。电源电压恒为6V，定值电阻R的阻值为20欧，电流表量程选择”0~0.6A”，电压表量程选择”0~3V”。滑动变阻器上标有”30Ω，1A”，内置电阻丝绕成的线圈总长为12cm。当秤盘不放任何重物时，滑片P恰好处于a点。
（1）根据需求，可以将　 　表的表盘进行改装，用来显示重力大小(填”电压”或”电流”)。
（2）当秤盘不放任何重物时，电流表的示数为多少安？
（3）若下图使用的弹簧所受拉力与弹簧的伸长量的关系为：=300N/m。为保证电路安全，图中电子秤最大可以称量多重的物体？
33．握力能反映上肢力量发展水平，是体质健康测试项目之一，握力测试如图甲。某项目化学习小组同学想制作简易握力计，选用电压表来显示握力的大小。他们设计的电路原理图如图乙，其中电源电压3V，定值电阻R1阻值为6欧，电压表量程为0﹣3V，轻质细杆将弹簧与滑动变阻器R2的滑片相连。
（1）【初步调试】用手往下拉弹簧，电压表示数如何变化？　 　。
（2）【表盘改造】为方便读数，小组同学想在电压表表盘上标注相应的握力值。经测定，变阻器R2接入电路的阻值与握力F关系如图丙，求在电压表刻度为1.5V的位置上所标注的握力大小。（写出计算过程）
（3）【优化改进】握力一定时，电压表指针偏转角度越大，握力计精确度就越高。以下改进方法中能提高握力计精确度的有____。（可多选）
A．定值电阻更换为3欧 B．电源电压增大到4伏
C．电压表用0～15V量程 D．电压表改接在R1两端
34．纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小滨设计的模拟控温装置示意图，电磁继电器与热敏电阻Rt、滑动变阻器RP串联接在电压为6V的电源两端。当电磁铁线圈(电阻不计)中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测区域，其阻值Rt与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与　 　端相连；
（2）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为多少？
（3）若要提高启动温度，RP接入电路的阻值应该怎么调节？并简要说明理由。
35．小金利用热敏电阻设计了一个“过热自动报警电路”，如图所示，将热敏电阻R1安装在需要探测温度的地方，闭合开关S后，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响，图乙是热敏电阻R1的阻值随温度变化的图象。
（1）请完成电路图的连接。
（2）由图乙可知，当环境温度为20℃时，热敏电阻阻值为　 　欧。
（3）图甲继电器的供电电压U0＝4V，继电器线圈用漆包线绕成，其电阻R2为10Ω，当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，试通过计算求出衔铁刚吸合时的环境温度。
36．如图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示。已知继电器的线圈电阻R0为10Ω，左边电源电压为6V恒定不变。电流表0～30mA量程接入电路，图b是电流表表盘。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
（1）该同学将电流表改成了温度表，请通过计算说明电流表上25℃的位置，并在图b中标出表盘上此位置。
（2）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联多大电阻？
（3）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施(改变电阻除外)。
答案解析部分
1．【答案】C
2．【答案】C
3．【答案】D
4．【答案】B
5．【答案】C
6．【答案】D
7．【答案】C
8．【答案】B
9．【答案】C
10．【答案】D
11．【答案】C
12．【答案】B
13．【答案】C
14．【答案】D
15．【答案】A
16．【答案】B
17．【答案】B
18．【答案】C
19．【答案】C
20．【答案】D
21．【答案】C
22．【答案】B
23．【答案】2；0.9
24．【答案】3；10
25．【答案】A、A1；小于
26．【答案】3V；电阻R1断路
27．【答案】乙；甲；交流；交流；电磁感应；转子(线圈)；定子(磁体)；机械；电
28．【答案】变大；变大
29．【答案】（1）2
（2）将P右移，使电压表略小于4V，再将Q逆时针慢慢转动，直到电压表的示数为4V
（3）A；B；C
30．【答案】（1）电源电压等于各用电器两端电压之和；各个支路两端电压相等，且等于干路中电压
（2）串联电路中，电源两端电压等于各用电器两端电压之和
（3）电压表的正负接线柱接反了；电压表量程选小了；选用“0～15 V”的量程进行试触；C
（4）换用不同规格的小灯泡，再测出几组电压值
31．【答案】（1）S
（2）B
（3）0.075~0.3kg；BC
32．【答案】（1）电压
（2）解：R=R1+R2=20Ω+30Ω=50Ω
I= 0.12A
（3）解：当秤盘内物体越重，电压表示数越大。为保证电路安全，电压表最大为3伏。
滑动变阻器被测部分电阻为：R'= =25Ω
弹簧身长量为：△x=12cm× =10cm=0.1m
最大称重为：G=F=300N/m×0.1m=30N
33．【答案】（1）变大
（2）U1＝U﹣U2＝3V﹣1.5V＝1.5V，
I1＝ ＝0.25A，
R2＝ ＝6Ω，由丙图可知此时的握力400N，即在电压表刻度为1.5V的位置上所标注的握力为400N
（3）A；B
34．【答案】（1）c
（2）解：衔铁被吸合时，控制电路的总电阻
由图乙可知当温度为60℃时， ，则滑动变阻器接入电路的阻值为： ；
（3）解：当电磁铁线圈中的电流等于25mA时，控制电路电压不变，则控制电路总电阻不变；由图乙得温度升高，热敏电阻阻值减小，即滑动变阻器阻值应该增大。
35．【答案】（1）B-C，A-D
（2）120
（3）R=U0/I=4V/0.05A=80Ω， R1=R－R2＝80Ω－10Ω＝70Ω，再查图乙可得对应的温度为40℃
即衔铁刚吸合时的环境温度为40℃；
36．【答案】（1）解：电路中电阻R和R0串联在电路中，有表格中找到25℃时电阻R＝390Ω，R0＝10Ω，
所以总电阻R总＝R＋R0＝390Ω＋10Ω＝400Ω，
所以25℃应该标在15mA处(如图)
（2）解：为了节省电能，使温度达到30℃时空调才能启动制冷，当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，电源电压是6V，
电阻是
30℃时电阻R＝360Ω，R0＝10Ω，
∴R串＝R总－R－R0＝400Ω－360Ω－10Ω＝30Ω。
答：使温度达到30℃时空调才能启动制冷，电路中要串联30Ω的电阻。
（3）为了给空调设定不同的启动温度，就是改变电磁铁磁性的强弱，采取改变电压、改变弹簧的倔强系数、改变线圈的匝数、电路中串联一个滑动变阻器等等
