沪粤版八年级下册《专题一力学作图》 2024年同步练习卷
一、填空题：本大题共1小题，共2分。

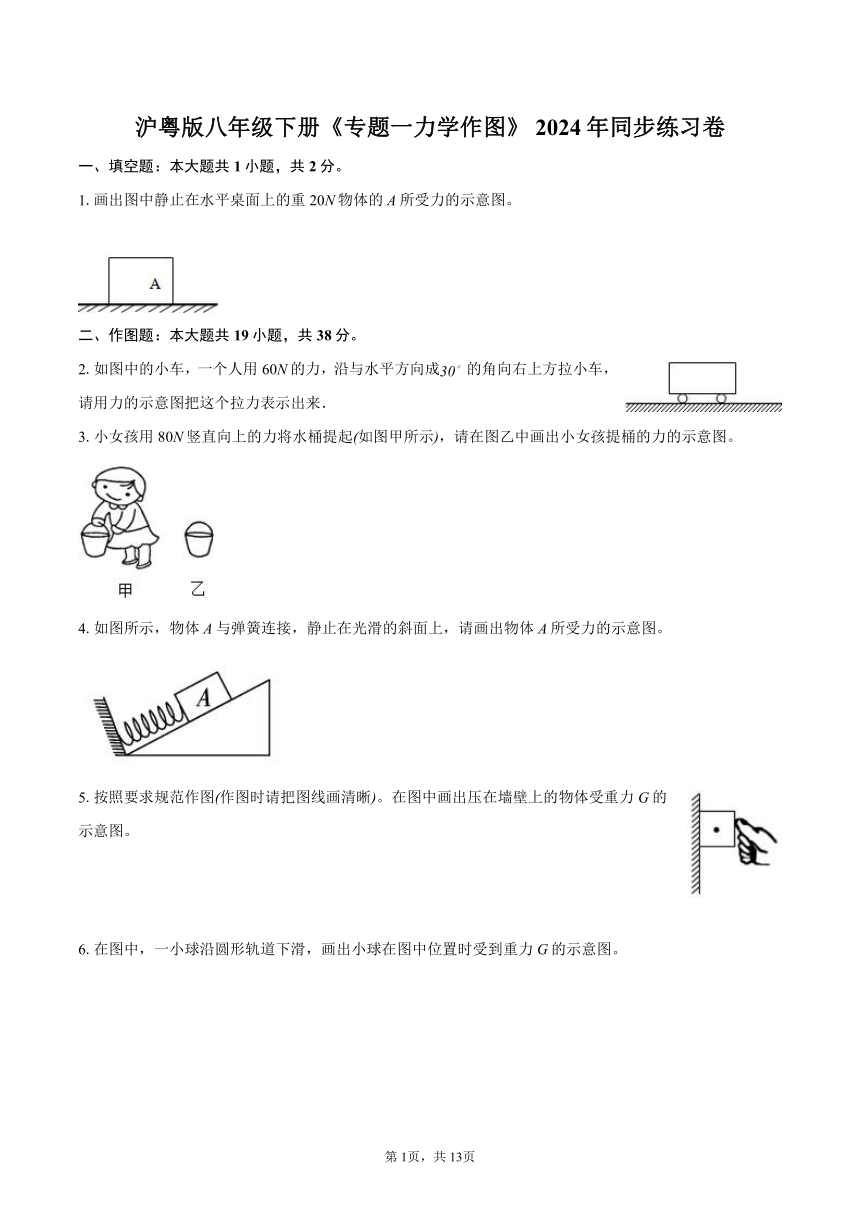

1.画出图中静止在水平桌面上的重20N物体的A所受力的示意图。
二、作图题：本大题共19小题，共38分。
2.如图中的小车，一个人用60N的力，沿与水平方向成的角向右上方拉小车，请用力的示意图把这个拉力表示出来．
3.小女孩用80N竖直向上的力将水桶提起如图甲所示，请在图乙中画出小女孩提桶的力的示意图。
4.如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受力的示意图。
5.按照要求规范作图作图时请把图线画清晰。在图中画出压在墙壁上的物体受重力G的示意图。
6.在图中，一小球沿圆形轨道下滑，画出小球在图中位置时受到重力G的示意图。

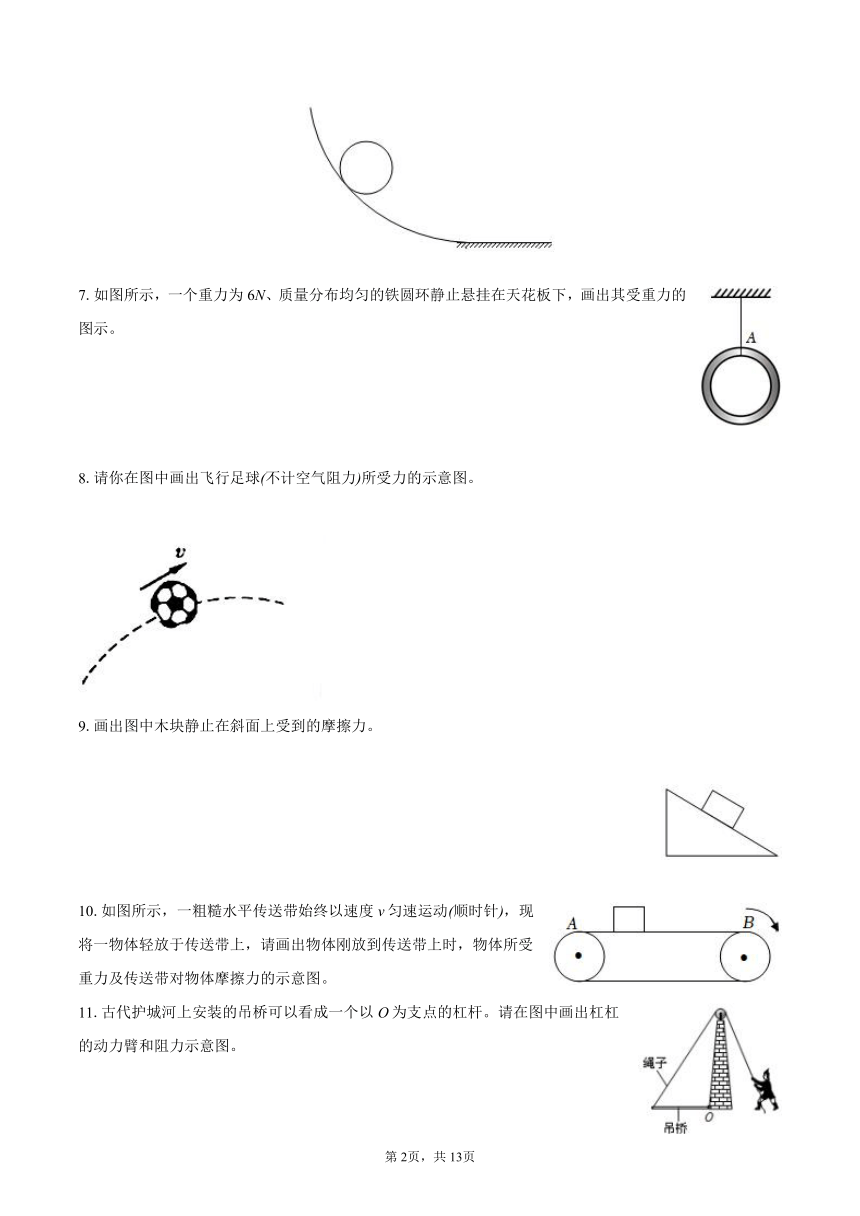

7.如图所示，一个重力为6N、质量分布均匀的铁圆环静止悬挂在天花板下，画出其受重力的图示。
8.请你在图中画出飞行足球不计空气阻力所受力的示意图。
9.画出图中木块静止在斜面上受到的摩擦力。
10.如图所示，一粗糙水平传送带始终以速度v匀速运动顺时针，现将一物体轻放于传送带上，请画出物体刚放到传送带上时，物体所受重力及传送带对物体摩擦力的示意图。
11.古代护城河上安装的吊桥可以看成一个以O为支点的杠杆。请在图中画出杠杠的动力臂和阻力示意图。

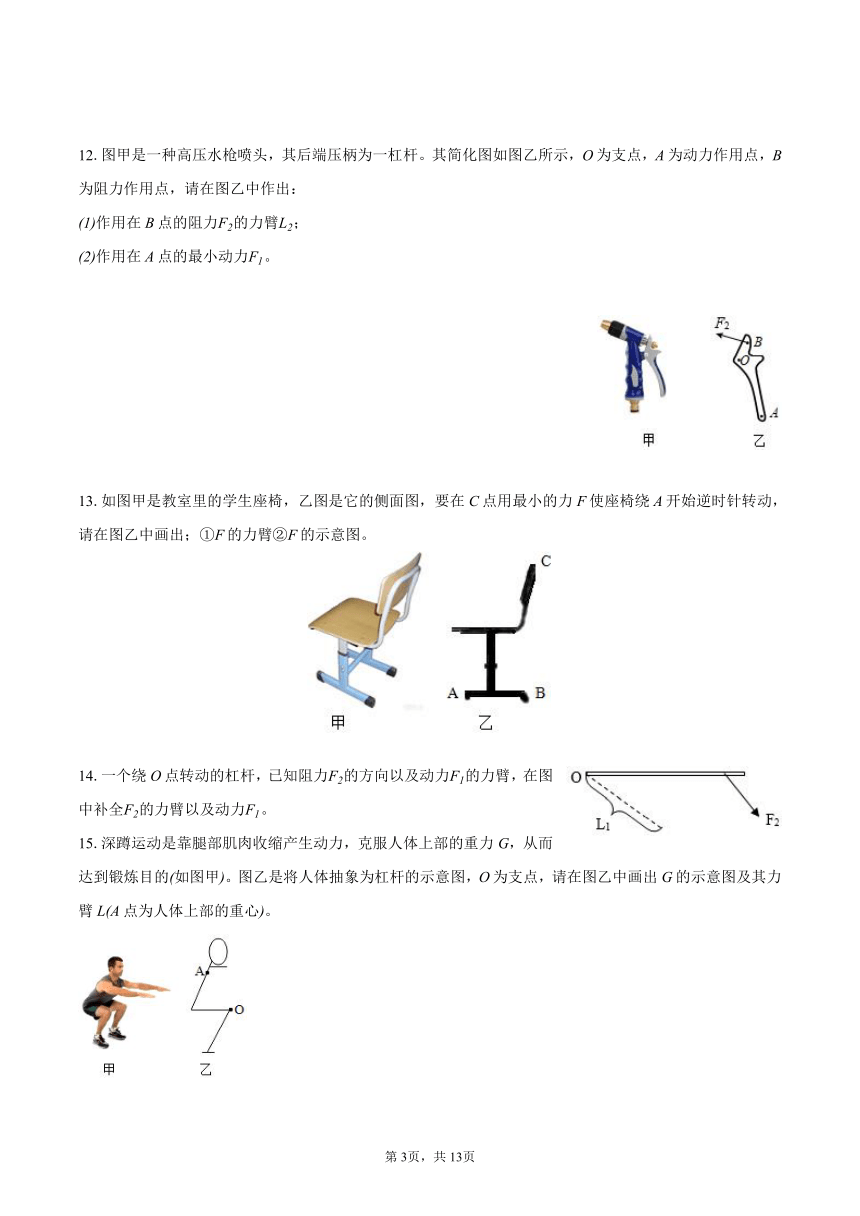

12.图甲是一种高压水枪喷头，其后端压柄为一杠杆。其简化图如图乙所示，O为支点，A为动力作用点，B为阻力作用点，请在图乙中作出：
作用在B点的阻力的力臂；
作用在A点的最小动力。
13.如图甲是教室里的学生座椅，乙图是它的侧面图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出；①F的力臂②F的示意图。
14.一个绕O点转动的杠杆，已知阻力的方向以及动力的力臂，在图中补全的力臂以及动力。
15.深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到锻炼目的如图甲。图乙是将人体抽象为杠杆的示意图，O为支点，请在图乙中画出G的示意图及其力臂点为人体上部的重心。

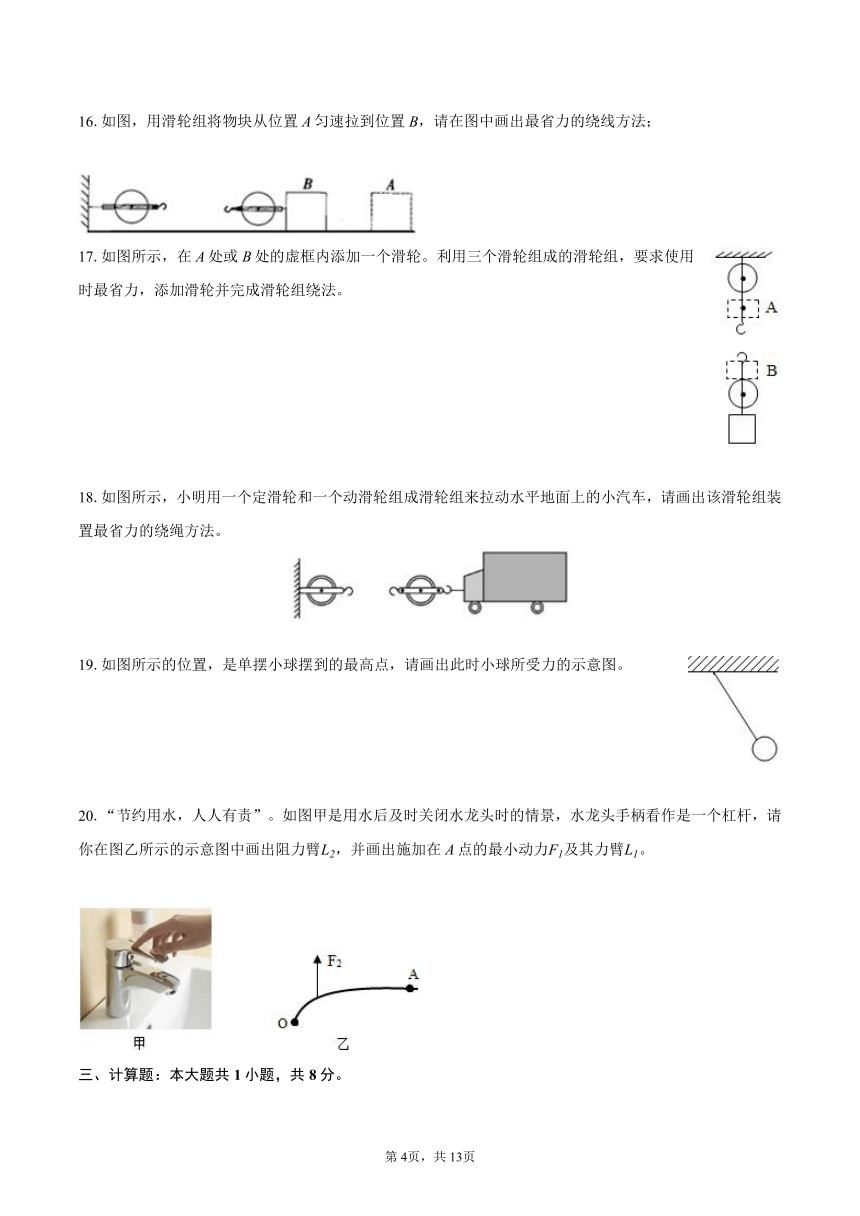

16.如图，用滑轮组将物块从位置A匀速拉到位置B，请在图中画出最省力的绕线方法；
17.如图所示，在A处或B处的虚框内添加一个滑轮。利用三个滑轮组成的滑轮组，要求使用时最省力，添加滑轮并完成滑轮组绕法。
18.如图所示，小明用一个定滑轮和一个动滑轮组成滑轮组来拉动水平地面上的小汽车，请画出该滑轮组装置最省力的绕绳方法。
19.如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的示意图。
20.“节约用水，人人有责”。如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂，并画出施加在A点的最小动力及其力臂。
三、计算题：本大题共1小题，共8分。

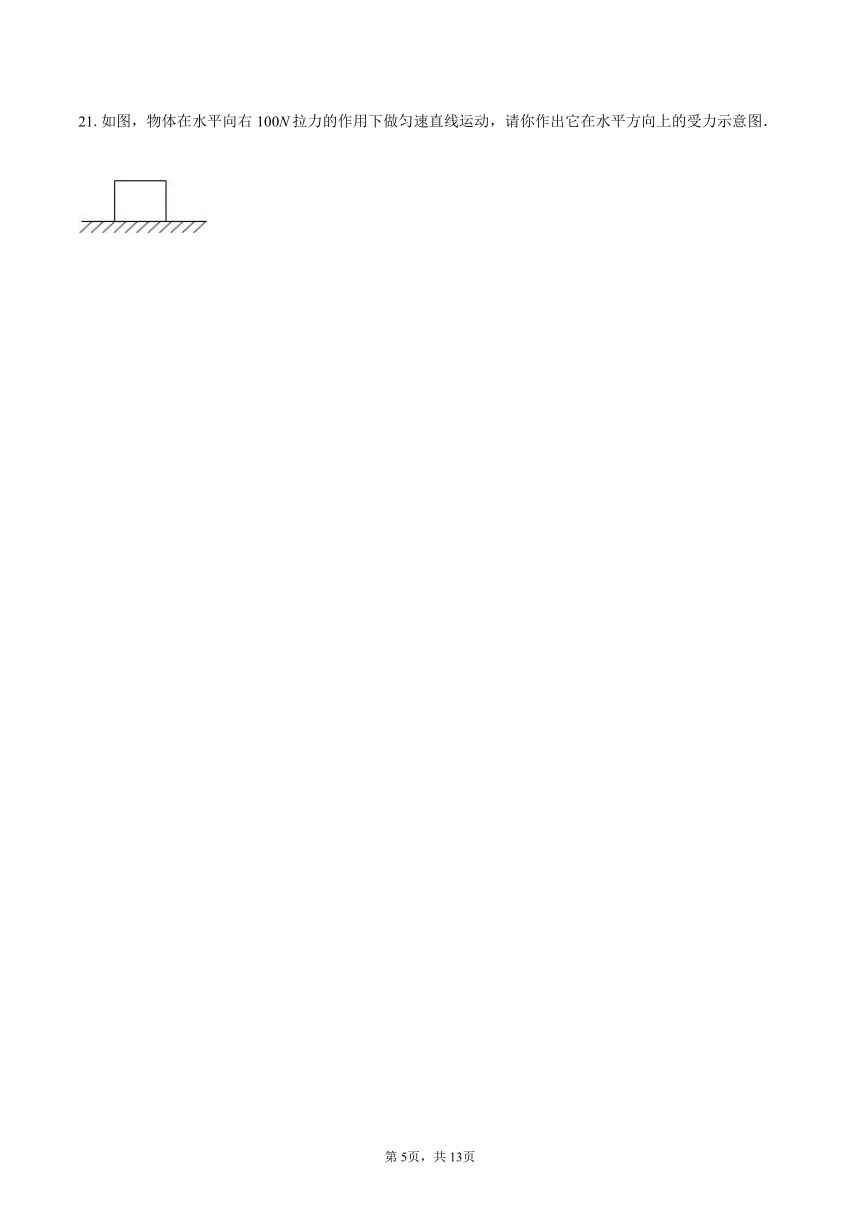

21.如图，物体在水平向右100N拉力的作用下做匀速直线运动，请你作出它在水平方向上的受力示意图．
答案和解析
1.【答案】解：物体静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心。
重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：
【解析】首先对物体进行受力分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮；
力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。
2.【答案】解：拉力的作用点在小车右边缘的中点，大小是60N，方向与水平方向成角的斜向右上方，拉力的示意图如图所示：
【解析】画力的示意力要先分析力的大小、方向和作用点，再按照画图的要求画出这个力．
力的示意图就是用一条带箭头的线段表示出力的三要素，起点表示力的作用点，长度表示力的大小，箭头表示力的方向．
本类题的关键是会找出力的作用点，确定力的方向，表示出力的大小；根据力示意图的画法表示出力的三要素．
3.【答案】解：小女孩用的力将水桶提起，力F的方向竖直向上，作用在水桶系上，从力的作用点竖直向上作力F的示意图，如图所示：
【解析】小女孩提水桶的力F竖直向上，从力的作用点竖直向上作力的示意图。
明确力的三要素，再按要求作图，这是作力的示意图的基本要求。
4.【答案】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：
【解析】物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，受到竖直向下的重力、垂直于斜面向上的支持力、平行于斜面向上的弹力。
本题考查了力的示意图的画法，要注意本题要求画出物体A沿所受力的示意图，不能少画力，也不能多画力。
5.【答案】解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
【解析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
本题考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。
6.【答案】解：重力的方向是竖直向下的，从小球重心球心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
【解析】根据重力的方向是竖直向下的，从重心做竖直向下的力即可。
本题考查了重力的示意图的作法．不管物体怎样运动，重力的方向总是竖直向下的。
7.【答案】解：对于形状规则、质地均匀的物体，它的重心在它的几何中心上，所以，质量分布均匀的铁圆环的重心在圆心上，选取标度为3N，从重心开始沿重力方向--竖直向下，画一条带箭头的线段，并使线段长度为标度的2倍，如图所示。
【解析】画力的图示时要明确力的大小、方向、作用点，然后确立标度，再按画图要求画出这个力
此题考查了力的图示的画法，力的图示比示意图要求更加严格，在作图时，注意线段的长度必须与标度统一起来。
8.【答案】解：如下图所示：
【解析】不计空气阻力，空中飞行的足球只受重力作用；
由于足球是形状规则的物体，其重心在其几何中心球心上，过球心沿竖直向下画一条有向线段，用“G”表示重力，如下图所示：
本题考查了重力的示意图和画法，重力的方向总是竖直向下的；规则物体的重心在物体的几何中心；会用力的示意图表示重力的作用点和方向。
9.【答案】解：木块静止在斜面上时，由于受重力而有向下的运动趋势，则木块受到沿斜面向上的摩擦力f，摩擦力的作用点在接触面的中点处，如图所示：
【解析】先确定摩擦力的作用点与方向，然后从力的作用点、沿力的方向作出摩擦力的示意图。
本题考查了作摩擦力的示意图，关键是确定摩擦力的方向和作用点。
10.【答案】解：物体受到的重力方向竖直向下，作用点在物体重心上；
由题知，传送带始终以速度v匀速运动顺时针，当物体刚轻放在该传送带上时，物体相对于传送带有向左的运动趋势，所以物体受到传送带对它水平向右的摩擦力f；
从物体的重心，沿竖直向下和水平向右的方向画有向线段，分别用G和f表示，如图所示：
【解析】重力的方向竖直向下，作用点在物体的重心上；两个相互接触的物体，当它们要发生或已发生相对运动时，在接触面上产生阻碍相对运动的力叫摩擦力，据此分析物体轻放在该传送带上的时，物体所受摩擦力的方向。
此题考查重力示意图和摩擦力示意图的画法，关键是摩擦力方向的判断。
11.【答案】解：
点为支点，绳对吊桥的动力沿斜向上方向，过支点O作垂直于动力作用线的垂线段即动力臂。
阻力为吊桥的重力，作用点为吊桥的重心即中点处，然后过重心作竖直向下的力，即为阻力的示意图，
如图所示：
【解析】先确定支点位置，然后过支点作力F的作用线的垂线段，得出F的力臂；
先确定阻力作用点，然后过阻力作用点表示阻力的方向。
会找出杠杆的五要素，会根据力与力臂的关系画出相应的作用力和力臂。
12.【答案】解：
过支点O作阻力的作用线的垂线段，则垂线段的长即为阻力臂；
由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
图中支点在O点，动力作用在A点，因此OA作为动力臂时最长；图中阻力使杠杆有逆时针转动的趋势，为使杠杆平衡，则动力应使杠杆有顺时针转动的趋势，所以动力的方向应该斜向下；过点A垂直于OA向下作出最小动力的示意图，如图所示：
【解析】力臂的概念：力臂是指支点到力的作用线的距离；
杠杆平衡条件：动力动力臂=阻力阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
解答本题的关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
13.【答案】
【解析】解：由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在A点，要求在C点用力，连接AC，则AC就是最长的动力臂L；由题意可知，要在C点用最小的力F使座椅绕A开始逆时针转动，则动力应垂直于力臂L向左，据此可画出最小动力F的示意图；如下图所示：
力臂的概念：力臂是指从支点到力的作用线的距离；
杠杆平衡条件：动力动力臂=阻力阻力臂，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
14.【答案】解：根据力和力臂的垂直关系，过力臂的右端，作垂直于力臂的直线，与杠杆的交点为力的作用点，已知阻力的方向向下，那么力的方向应向上才能使杠杆平衡，然后标出力的方向；过O点作阻力作用线的垂线段，即为的力臂，如图所示：
【解析】已知支点、阻力的方向和动力臂动力的方向和阻力臂，根据力臂的画法，过支点作阻力动力作用线的垂线段，即阻力动力臂；然后过动力阻力臂的末端作垂直于动力阻力臂的作用力，即动力阻力。
会根据力与力臂的关系画出相应的力臂或作用力，要求作图规范。
15.【答案】解：
点为人体上部的重心，从重心竖直向下画一条带箭头的线段，并标出重力的符号G，即为重力的示意图；
从支点O向重力的作用线作垂线段，可得重力的力臂L，如图所示：
【解析】重力的方向是竖直向下的，从重心竖直向下画一带箭头的线段，可得重力的示意图；
从支点向重力的作用线作垂线，支点到垂足的距离为重力的力臂。
本题考查了力的示意图、力臂的画法，属于基础题目。
16.【答案】
【解析】从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物体与水平面的摩擦阻力，这就是最省力的绕法。如图所示：
滑轮组的省力情况取决于承担物重或阻力的绳子的段数，也就是看有几段绳子连着动滑轮，段数越多越省力。
本题画最省力的绕绳方法要用上动滑轮的固定挂钩，从这里开始依次绕过。
17.【答案】解：
由题：若在A处添加滑轮，是一个定滑轮，则滑轮组只有一个动滑轮，绕线后通过动滑轮绳子段数最多三段；
若在B处添加滑轮，是一个动滑轮，绕线后通过动滑轮绳子段数最多四段，更省力。
如图所示：
。
【解析】滑轮组中，通过动滑轮绳子的段数越多越省力，由此判断A、B哪个位置添加滑轮，由此画出绕线。
本题同时考查了滑轮组的组装，明确通过动滑轮绳子的段数越多越省力是关键。
18.【答案】解：
由图知，绳子先固定在动滑轮上，由内向外绕绳，有三段绳子通过动滑轮，为最省力的绕绳方法，如图所示：
【解析】通过滑轮组的动滑轮绳子段数越多越省力，由此根据图中滑轮组完成绕绳。
滑轮组绳子的绕法有两种：一是绳子先系在定滑轮的固定挂钩上，二是绳子先系在动滑轮的固定挂钩上，不同绕线方法，拉力的方向不同，达到省力程度也不同，绳子股数越多越省力。
19.【答案】解：当小球摆到最高点时受到重力和摆绳的拉力，重力的方向是竖直向下的；拉力的方向沿绳子向上，作用点都画在小球的球心上，力的示意图如下：
【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边，按照这个作图步骤，很容易能够画出指定力的示意图
20.【答案】解：过O点作阻力的垂线，即为阻力对支点O的力臂；
动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力，OA即为动力臂，如下图所示。
。
【解析】根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。
21.【答案】解：在水平地面上做匀速直线运动的，物体，处于平衡状态，受平衡力作用；
在水平方向上受：拉力F，方向向右，阻力f作用，方向向左，它们是一对平衡力；如图所示：
【解析】对物体进行受力分析，然后从力的作用点沿力的作用线作出物体在水平方向上的受力的示意图．
本题考查力的示意图的画法以及二力平衡条件的应用情况，会用示意图表示力的三要素．
