一、单选题：本大题共12小题，共24分。
1.下列四幅图中，符合安全用电原则的是( )
A. B.
C. D.
2.关于插座，下列说法中正确的是( )
A. 两孔插座，一孔接火线，一孔接地
B. 两孔插座，一孔接地，一孔接零线
C. 三孔插座，一孔接地，一孔接零线，一孔接火线
D. 三孔插座，一孔接地，另两孔可合并一起接零线
3.家庭电路中，自动空气开关的主要作用是( )
A. 保证用电器的电压不变 B. 保证电路的电流不变
C. 保证用电器的功率不变 D. 在电路发生短路时自动切断电路
4.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是( )
A. 甲和乙 B. 甲和丙 C. 甲和丁 D. 乙和丁
5.关于家庭电路和用电安全，下列说法正确的是( )
A. 雷雨天，可以在大树下避雨 B. 低于220 V的电压对人体都是安全的
C. 发现有人触电时不能直接用手拉开触电者 D. 家庭电路中开关接在火线或零线上都可以
6.安装家庭电路的时候( )
A. 必须把开关接在火线上，保险盒接在零线上
B. 必须把开关接在零线上，保险盒接在火线上
C. 必须把开关和保险盒都接在零线上
D. 必须把开关和保险盒都接在火线上
7.下列说法中正确的是( )
A. 电线可利用大树当电线杆
B. 看到有人触电时，不要先救人，而要先去断开电源开关
C. 小型家用电器可以拉着电源线带动其移动
D. 有金属外壳的家用电器，外壳不必接地

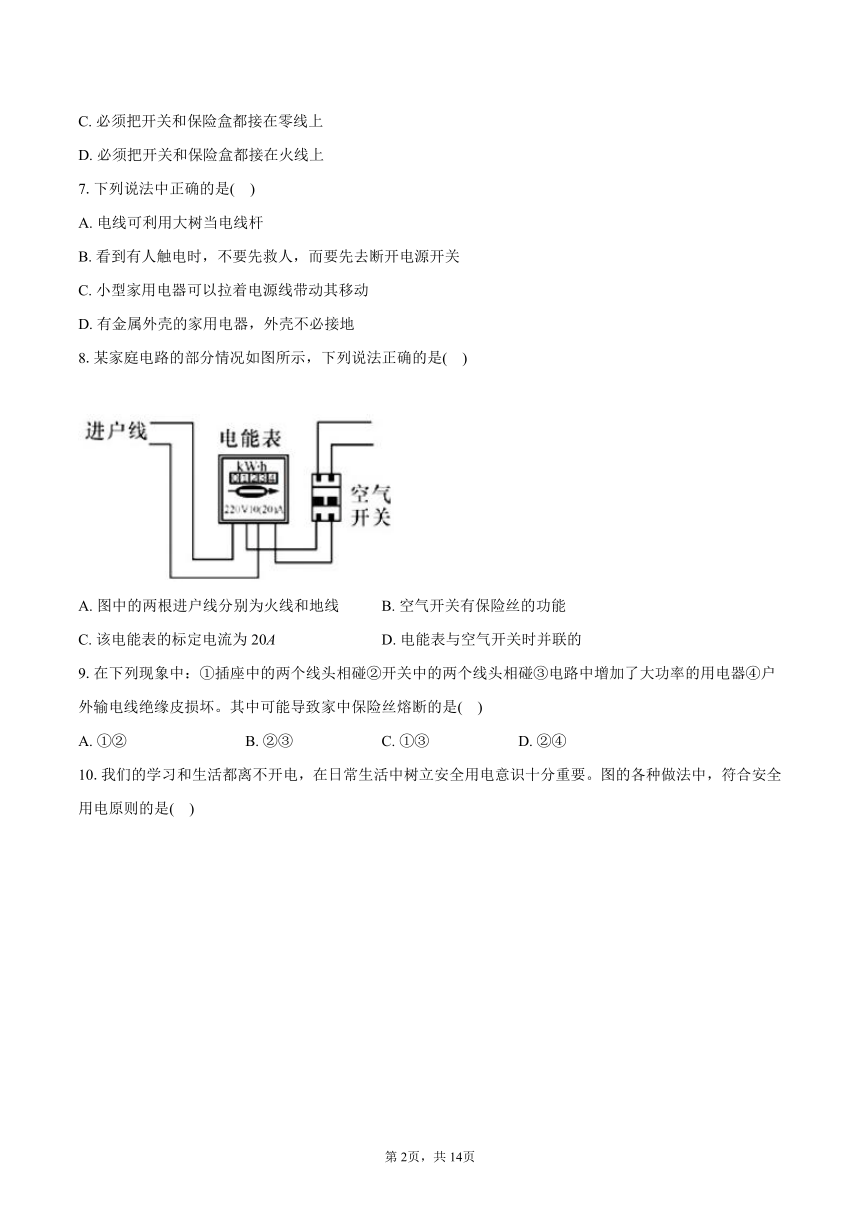

8.某家庭电路的部分情况如图所示，下列说法正确的是( )
A. 图中的两根进户线分别为火线和地线 B. 空气开关有保险丝的功能
C. 该电能表的标定电流为20A D. 电能表与空气开关时并联的
9.在下列现象中：①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④户外输电线绝缘皮损坏。其中可能导致家中保险丝熔断的是( )
A. ①② B. ②③ C. ①③ D. ②④

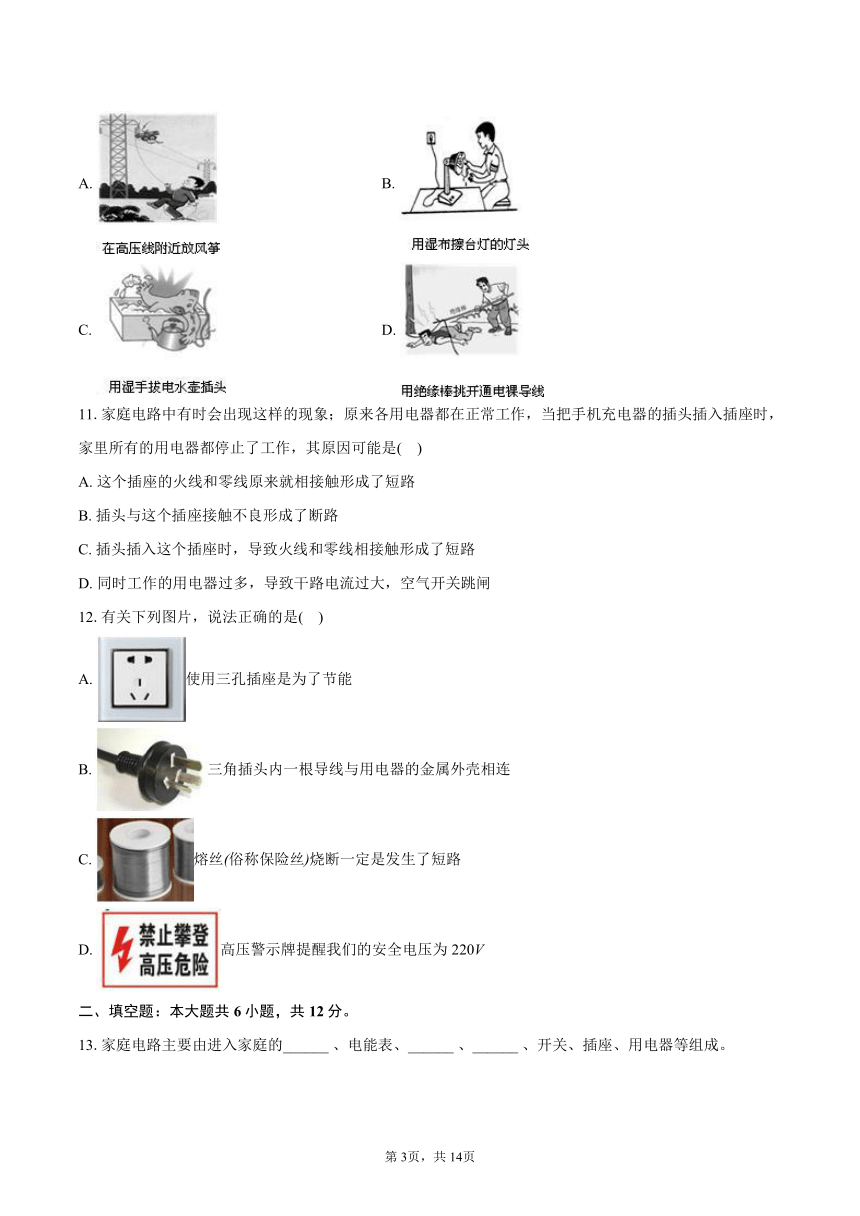

10.我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。图的各种做法中，符合安全用电原则的是( )
A. B.
C. D.
11.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )
A. 这个插座的火线和零线原来就相接触形成了短路
B. 插头与这个插座接触不良形成了断路
C. 插头插入这个插座时，导致火线和零线相接触形成了短路
D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸
12.有关下列图片，说法正确的是( )
A. 使用三孔插座是为了节能
B. 三角插头内一根导线与用电器的金属外壳相连
C. 熔丝俗称保险丝烧断一定是发生了短路
D. 高压警示牌提醒我们的安全电压为220V
二、填空题：本大题共6小题，共12分。
13.家庭电路主要由进入家庭的______ 、电能表、______ 、______ 、开关、插座、用电器等组成。

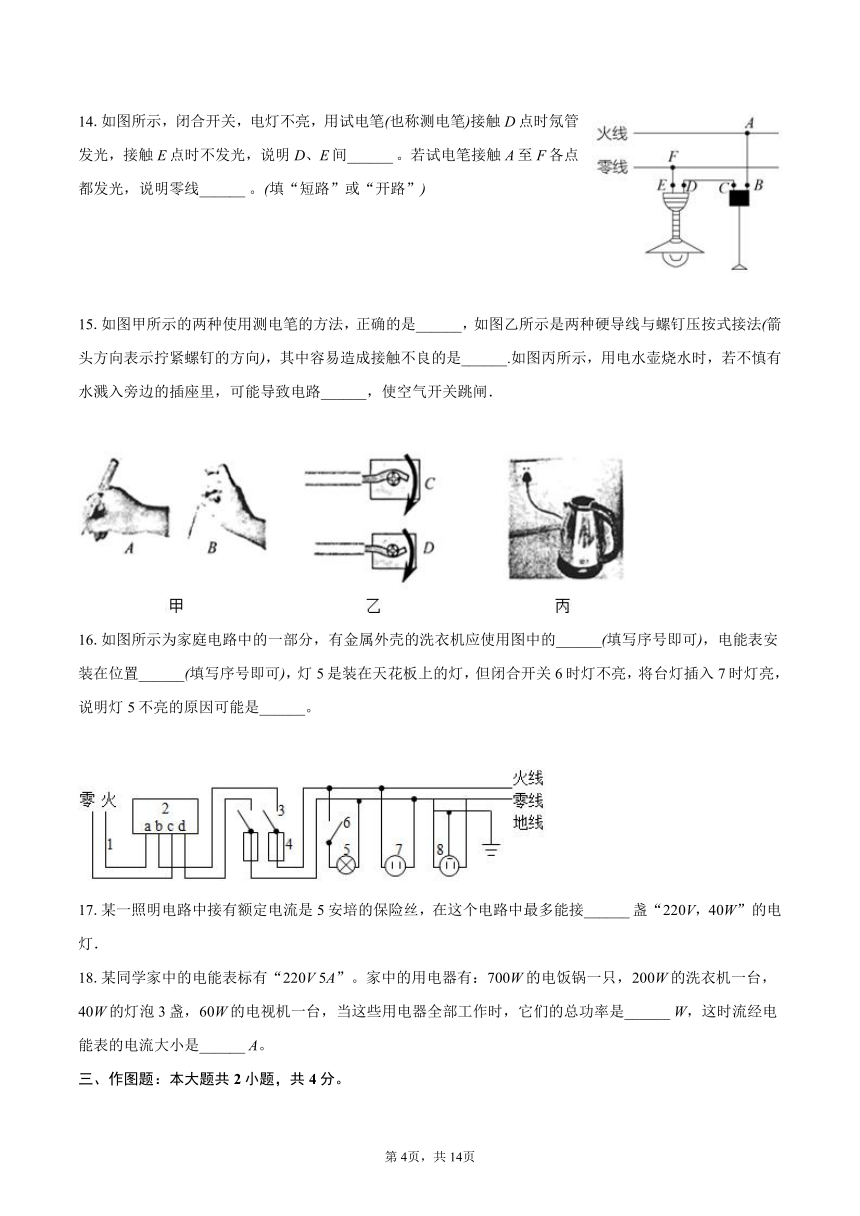

14.如图所示，闭合开关，电灯不亮，用试电笔也称测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间______ 。若试电笔接触A至F各点都发光，说明零线______ 。填“短路”或“开路”
15.如图甲所示的两种使用测电笔的方法，正确的是______，如图乙所示是两种硬导线与螺钉压按式接法箭头方向表示拧紧螺钉的方向，其中容易造成接触不良的是______.如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，使空气开关跳闸．
16.如图所示为家庭电路中的一部分，有金属外壳的洗衣机应使用图中的______填写序号即可，电能表安装在位置______填写序号即可，灯5是装在天花板上的灯，但闭合开关6时灯不亮，将台灯插入7时灯亮，说明灯5不亮的原因可能是______。
17.某一照明电路中接有额定电流是5安培的保险丝，在这个电路中最多能接______ 盏“220V，40W”的电灯．
18.某同学家中的电能表标有“220V 5A”。家中的用电器有：700W的电饭锅一只，200W的洗衣机一台，40W的灯泡3盏，60W的电视机一台，当这些用电器全部工作时，它们的总功率是______ W，这时流经电能表的电流大小是______ A。
三、作图题：本大题共2小题，共4分。

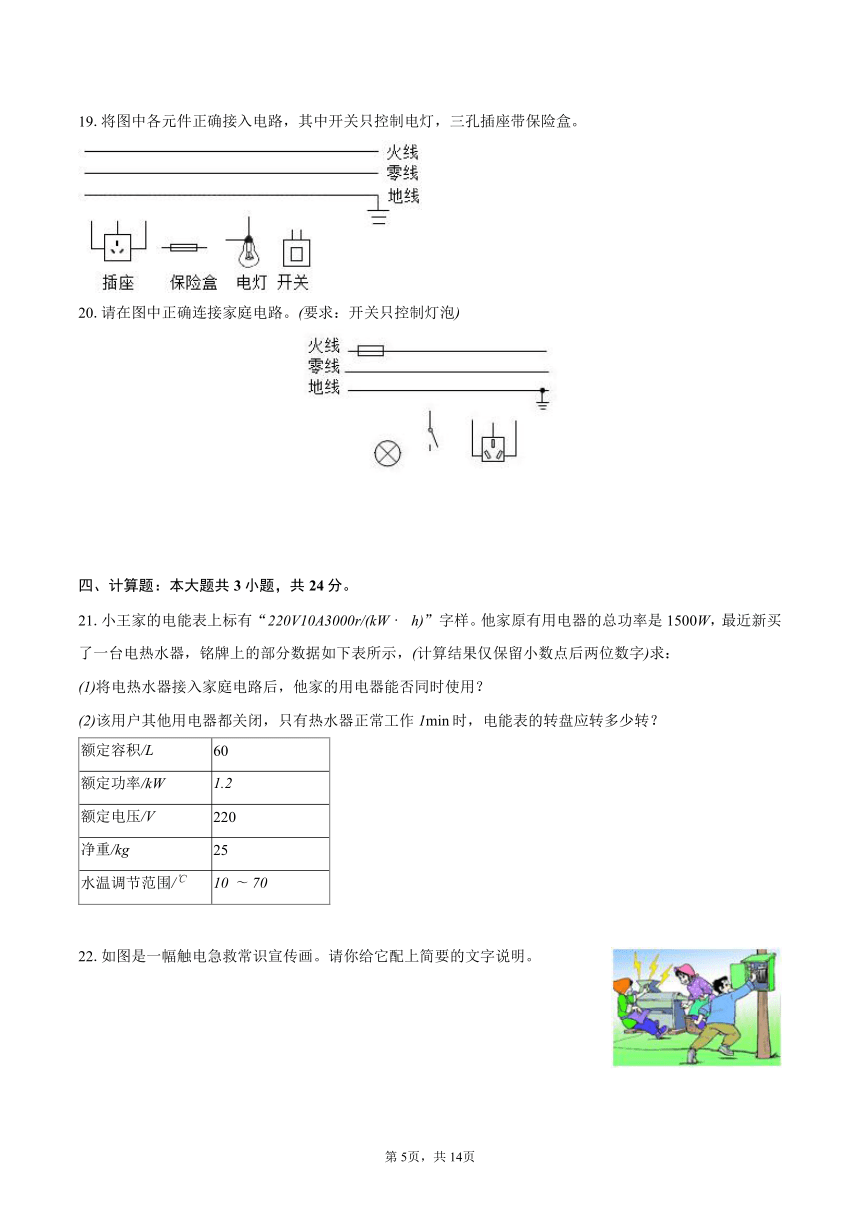

19.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
20.请在图中正确连接家庭电路。要求：开关只控制灯泡
四、计算题：本大题共3小题，共24分。
21.小王家的电能表上标有“”字样。他家原有用电器的总功率是1500W，最近新买了一台电热水器，铭牌上的部分数据如下表所示，计算结果仅保留小数点后两位数字求：
将电热水器接入家庭电路后，他家的用电器能否同时使用？
该用户其他用电器都关闭，只有热水器正常工作时，电能表的转盘应转多少转？
额定容积 60
额定功率
额定电压 220
净重 25
水温调节范围
22.如图是一幅触电急救常识宣传画。请你给它配上简要的文字说明。
23.洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措。
答案和解析
1.【答案】B
【解析】解：A、电灯的开关接在了零线上时，更换灯泡时易发生触电事故，此做法不符合安全用电原则；
B、开关接在火线和灯泡之间，符合安全用电原则；
C、水容易导电，湿衣服晾在电线上，会发生触电事故，不符合安全用电原则；
D、用湿抹布擦拭灯泡是很危险的，水的导体，一旦接触上灯泡的金属部分就会发生触电事故，不符合安全用电的原则。
故选：B。
家庭电路中为了安全，在用电方面注意以下几点：
控制电灯的开关应安装在火线与灯之间；
不能在电线附近放风筝，电线上不能晾衣物，尤其是潮湿的衣服；
湿手不能摸开关，更不能用湿抹布擦拭灯泡及其金属部分。
本题考查了安全用电的常识，属于基础知识，与生活联系比较密切，要求学生回家注意观察，一旦发现家中不符合安全用电的做法，要立即予以纠正。
2.【答案】C
【解析】解：两孔插座按左零右火接线，即一孔火线，一孔接零线；
三孔插座按左零右火，中间接地线的方法接线，即一孔接地，一孔接零线，一孔接火线．
故选
两孔插座的正确接法：左零右火；
三孔插座的正确接法：左零右火，中间接地线．
本题考查两孔插座和三孔插座的正确接法，属于基础题．
3.【答案】D
【解析】解：当电路中发生短路时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用．只有D符合题意．
故选
空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．
本题考查学生对空气开关构造和原理的了解，知道“短路--电路中的电流过大--跳闸”的道理，是物理知识在生活中的实际应用．
4.【答案】B
【解析】解：使用测电笔时，手如果不接触尾部金属体，氖管不会发光，是辨别不出火线和零线的；手如果接触笔尖金属体会发生触电事故。
所以甲丙符合操作规则，乙丁不符合操作规范。
故选：B。
用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
正确使用测电笔：一定要用手触及笔尾的金属部分；不能用手触及测电笔前端的金属探头，否则容易造成触电事故。
5.【答案】C
【解析】解：A、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以雷雨天躲在大树底下避雨非常危险，不符合安全用电常识；
B、对人体安全的电压不高于36V，高于36V的电压可造成触电事故，不符合安全用电常识；
C、发现有人触电时，如果贸然施救，容易使其他人也触电，应先切断电源或用绝缘体挑开电线，使触电者脱离带电体，符合安全用电常识；
D、家庭电路的连接中，开关应该与火线相连，不符合安全用电常识。
故选：C。
利用下列知识分析判断：
雷雨时，应避免在大树及高大的建筑物下；
对人体安全的电压不高于36V；
发现有人触电时，必须先断开电源，再施救；
为了安全起见，控制用电器的开关与火线相连。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
6.【答案】D
【解析】解：安装照明电路时，为了安全，必须把开关和保险盒都接在火线上。
故选：D。
在家庭电路中，为了安全，保险丝必须串联在干路中，与灯泡串联的开关与火线相连。
本题考查家庭电路中开关、保险丝的连接，属于基础题。
7.【答案】B
【解析】解：A、大树是导体，容易导电，不能利用大树当电线杆，故A错误；
B、遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故B正确；
C、拖拉电线容易造成电线损坏，发生触电事故，所以不能拉着电源线带动小型家用电器移动，故C错误；
D、有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故D错误。
故选：B。
大树是导体，容易导电；
当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；
拖拉电线容易造成触电事故；
有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全。
本题旨在考查安全用电的知识，考查学生对安全用电常识的记忆和应用。同学们要牢记安全用电常识，并正确规范操作，避免危险发生。
8.【答案】B
【解析】解：A、进户线分为火线和零线，故A错误；
B、空气开关起保护电路的作用，有保险丝的功能，故B正确；
C、由图知，电能表的标定电流为10A，额定最大电流为20A，故C错误；
D、电能表与空气开关是串联的，故D错误。
故选：B。
进户线为火线和零线，为家庭电路提供220V的电压；
电能表上的，其中10A为标定电流，即平时允许通过电能表的最大电流为10A，而20A为短时间内允许通过的最大电流；
空气开关和保险丝一样，都是在电路中电流过大时自动切断电路；
电能表和空气开关都串联在干路上。
本题考查了学生对家庭电路组成、连接及其作用的了解与掌握，属于基础题目。
9.【答案】C
【解析】解：当发生短路或总功率过大时，都可能导致家中保险丝熔断。
故选：C。
根据家庭电路中电流过大的原因分析。
本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。
10.【答案】D
【解析】解：A、在高压线下放风筝，不符合安全用电原则。
B、用湿布擦灯头，不符合安全用电原则。
C、用湿手拔插头，不符合安全用电原则。
D、用绝缘棒挑开通电裸导线，符合安全用电原则。
故选：D。
安全用电的基本原则是不接触低压带电体，不靠近高压带电体；当发生触电事故进行急救时要先切断电源；有金属外壳的用电器，其外壳一定要接地，以防止漏电事故的发生。
本题的解题关键是了解安全用电的基本原则。
11.【答案】C
【解析】解：A、若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不正确；
B、若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不正确；
C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C正确；
D、手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不正确。
故选：C。
室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大。
由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的两个接头短路了。
本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握。
12.【答案】B
【解析】解：A、三孔插座是为了将用电器的金属外壳接地，不是为了节能，故A错误；
B、三角插头内一根导线与用电器的金属外壳相连，可防止因电器漏电而触电，故B正确；
C、熔丝烧断说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，故C错误；
D、高压警示牌提醒我们不要靠近，不是说明安全电压为220V，对人体的安全电压应该是不高于36V，故D错误。
故选：B。
了解三孔插座和三脚插头的结构与作用，知道造成家庭电路电流过大的原因，了解安全电压的值，是顺利解答本题的关键。
13.【答案】进户线 总开关 保险丝
【解析】解：家庭电路主要由进入家庭的进户线、电能表、总开关、保险丝、开关、插座、用电器组成。进户线、电能表、总开关、保险丝的顺序不能颠倒。
故答案为：进户线；总开关；保险丝。
根据家庭电路的组成填写。一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
本题考查了家庭电路的组成。记住组成部分，还要明白各部分的用途。
14.【答案】开路 进户线零线断路
【解析】解：接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是DE之间开路了；点F在正常情况下，测电笔应该不亮，亮了，说明零线断路了。
故答案为：开路；进户线零线断路。
在正常情况下，开关闭合后，A、B、C、D与火线相通，用测电笔时，应都亮，E、F与零线相通，用测电笔测时，应都不亮。
本题考查了用测电笔检测家庭电路故障的方法。
15.【答案】B；D；短路
【解析】解：使用测电笔时，手不能接触笔尖的金属体，否则容易触电；使用时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光．所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线．读图可知，B的使用方法是正确的；
在图乙C中导线绕半圈，其环绕方向和接线柱拧紧方向相同，导线和接线柱接触良好了；在图D中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良．
若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸．
故答案为：B；D；短路．
用测电笔来辨别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光；
导线和接线柱之间连接时，导线环绕方向要和接线柱的拧紧方向是一致的，并且导线要在接线柱上绕半圈，这样接触会更好；
空气开关跳闸是因为电路中电流过大，家庭电路中电流过大的原因：短路和总功率过大．
掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体；
考查了家庭电路中导线的连接问题，注重了物理和生活的联系，属于基础知识的考查；
掌握家庭电路中跳闸或保险丝熔断的原因，排除故障，避免触电事故发生．
16.【答案】8 2 灯丝断了
【解析】解：三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电，由此可知使用三孔插座是为了更安全。有金属外壳的用电器应使用三孔插座。因此选8。
家庭电路的安装顺序是：进户线、电能表、总开关、保险丝、用电器。因此电能表接在2位置上。
灯5是安装在天花板上的灯。但闭合开关6时灯不亮，可能是断路或短路。但将台灯插入7时灯亮，说明电路没有短路，因此是电灯断路。
故答案为：8；2；灯丝断了。
有金属外壳的用电器应使用三孔插座。家庭电路的安装顺序是：进户线、电能表、总开关、保险丝、用电器。
家庭电路中用电器不工作的原因可能是用电器断路。
此题考查了家庭电路的安装顺序、三孔插座的使用、以及电灯不亮的原因。内容较多，要认真分析。
17.【答案】27
【解析】解：电路中允许的最大功率为：，
允许同时使用的电灯去尾法
故答案为：
根据保险丝的额定电流，利用公式可计算最大功率，再除以灯泡的额定功率，即可得出灯泡的数量．
本题考查了求灯泡的盏数，应用电功率公式可以解题．
18.【答案】
【解析】解：由于家庭电路各用电器是并联的，当这些用电器全部都工作时的电功率为；
由于，则干路中的电流为
故答案为：1080；。
家庭电路中用电器之间是并联连接的，总功率等于各用电器功率值和；
利用求解干路中的电流。
此题主要考查学生对于家庭电路的了解程度以及利用电功率公式进行简单的计算，属于中档题。
19.【答案】解：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：

【解析】电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。
20.【答案】解：
灯泡接法：火线进入开关，再进入灯泡，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
安装三孔插座：上孔接地线、左孔接零线、右孔接火线。如图所示：

【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
21.【答案】解：
电能表允许接入的用电器的最大功率：
；
热水器的额定功率是，
将电热水器接入家庭电路后，他家的用电器的总功率：
，
因为，所以他家的用电器不能同时使用；
热水器的额定功率是，
热水器正常工作消耗电能：
，
“”表示电路中用电器每消耗的电能，电能表的转盘转3000r，
只有热水器正常工作电能表转盘转的转数：
。
答：将电热水器接入家庭电路后，他家的用电器不能同时使用；
该用户其他用电器都关闭，只有热水器正常工作时，电能表的转盘应转60转。
【解析】已知电能表的工作电压、平时工作允许通过的最大电流，利用求电能表允许接入的用电器的最大功率；与家用电器总功率对比，确定这些用电器能否同时使用。
知道热水器的额定功率和通电时间，利用求只有热水器正常工作消耗的电能；而“”表示电路中用电器每消耗的电能，电能表的转盘转3000r，据此求只有热水器正常工作电能表转盘转的转数。
本题考查了消耗电能、电功率的计算，明确电能表相关参数的意义是关键。
22.【答案】解：由图中的情景可知：发现有人触电时，应立即切断电源。
故答案为：发现有人触电时，应立即切断电源。
【解析】人触电的原因是人体直接或间接接触了火线或与火线连通的部分，如果发现有人触电，首先切断电源或用绝缘体将电线挑开让触电人脱离电源，再实施抢救。
此题主要考查的是安全用电的常识，在平时的学习过程中，要善于运用物理知识来解释一些日常现象，从而为解答此类题积累经验。
23.【答案】答：三线插头的最上面那个应该与家用电器的金属外壳相连。这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故。
生活中节约用电的举措有：夏天把空调致冷的温度调高一些；用电器长时间不用时切断电源；养成随手关灯的习惯等。
【解析】洗衣机、电冰箱等家用电器的电源插头有三条线，其中一条接火线，一条接零，第三条线接用电器的金属外壳，插座上对应插孔的导线应该与室外的大地相连。可防止因用电器外壳漏电而触电。
结合生活实际可举出节约用电的举措。
理解用电器为什么使用三脚插头和三孔插座，掌握三孔插座的接法。同时养成节约用电的好习惯，掌握一些生活中的节电技巧。
第1页，共1页
