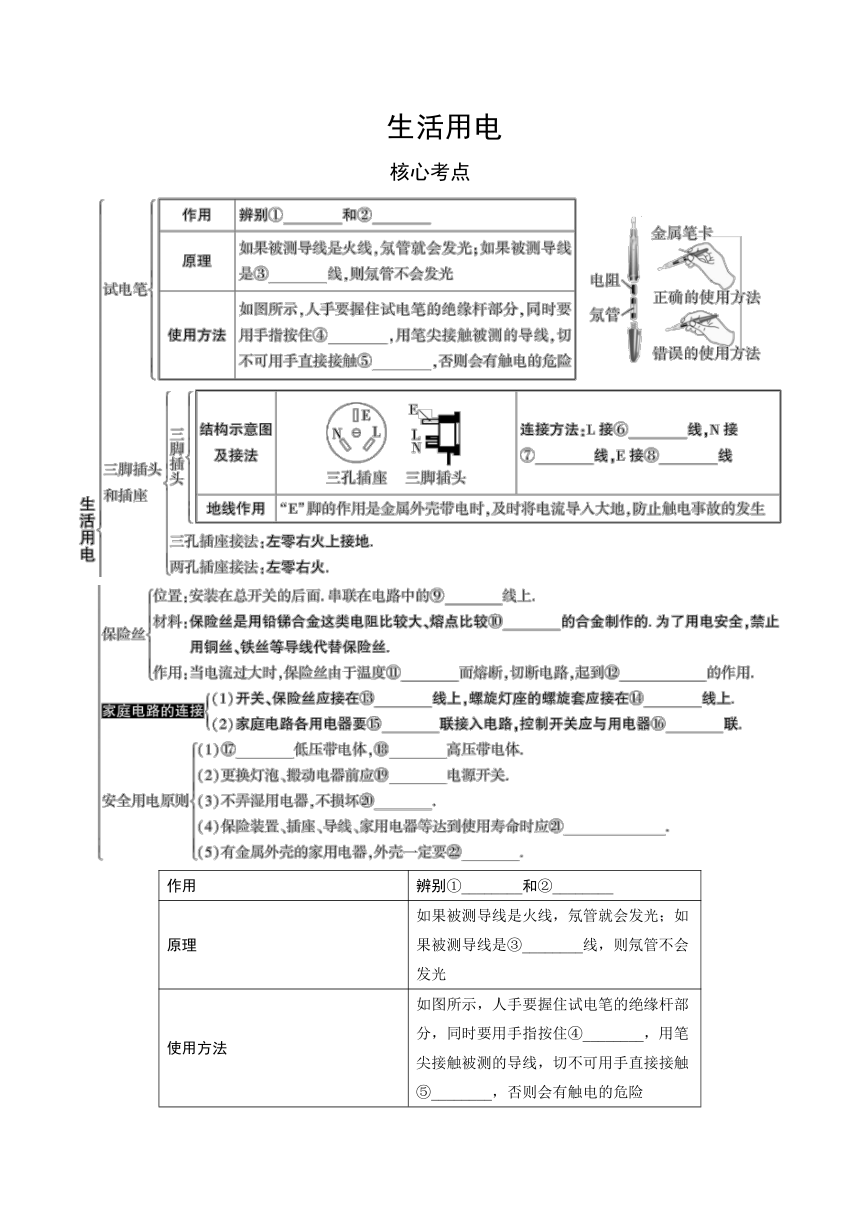

生活用电
核心考点
作用 辨别①________和②________
原理 如果被测导线是火线，氖管就会发光；如果被测导线是③________线，则氖管不会发光
使用方法 如图所示，人手要握住试电笔的绝缘杆部分，同时要用手指按住④________，用笔尖接触被测的导线，切不可用手直接接触⑤________，否则会有触电的危险

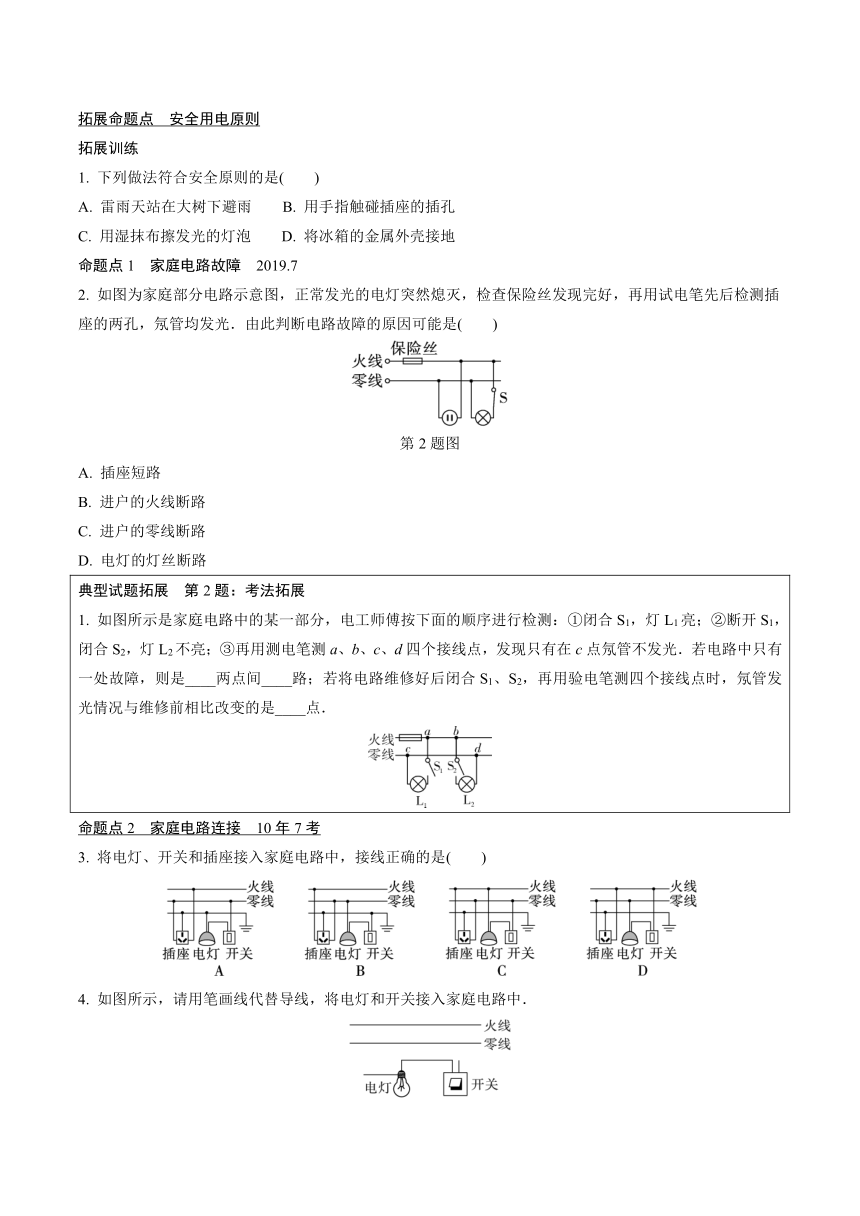

拓展命题点 安全用电原则
拓展训练
1. 下列做法符合安全原则的是( )
A. 雷雨天站在大树下避雨 B. 用手指触碰插座的插孔
C. 用湿抹布擦发光的灯泡 D. 将冰箱的金属外壳接地
命题点1 家庭电路故障 2019.7
2. 如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是( )
第2题图
A. 插座短路
B. 进户的火线断路
C. 进户的零线断路
D. 电灯的灯丝断路
典型试题拓展 第2题：考法拓展 1. 如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是____两点间____路；若将电路维修好后闭合S1、S2，再用验电笔测四个接线点时，氖管发光情况与维修前相比改变的是____点．
命题点2 家庭电路连接 10年7考
3. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
4. 如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中．
第4题图

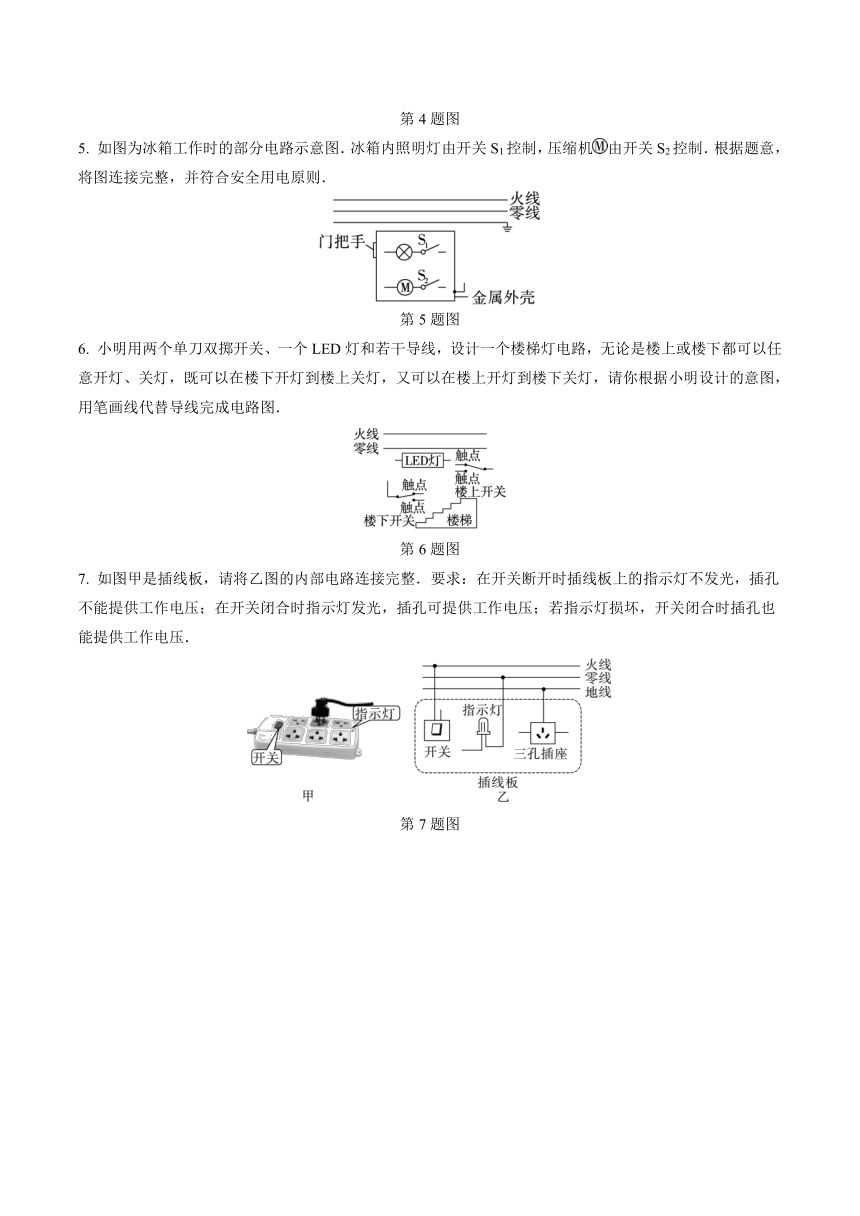

5. 如图为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．
第5题图
6. 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯，请你根据小明设计的意图，用笔画线代替导线完成电路图．
第6题图
7. 如图甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．
第7题图

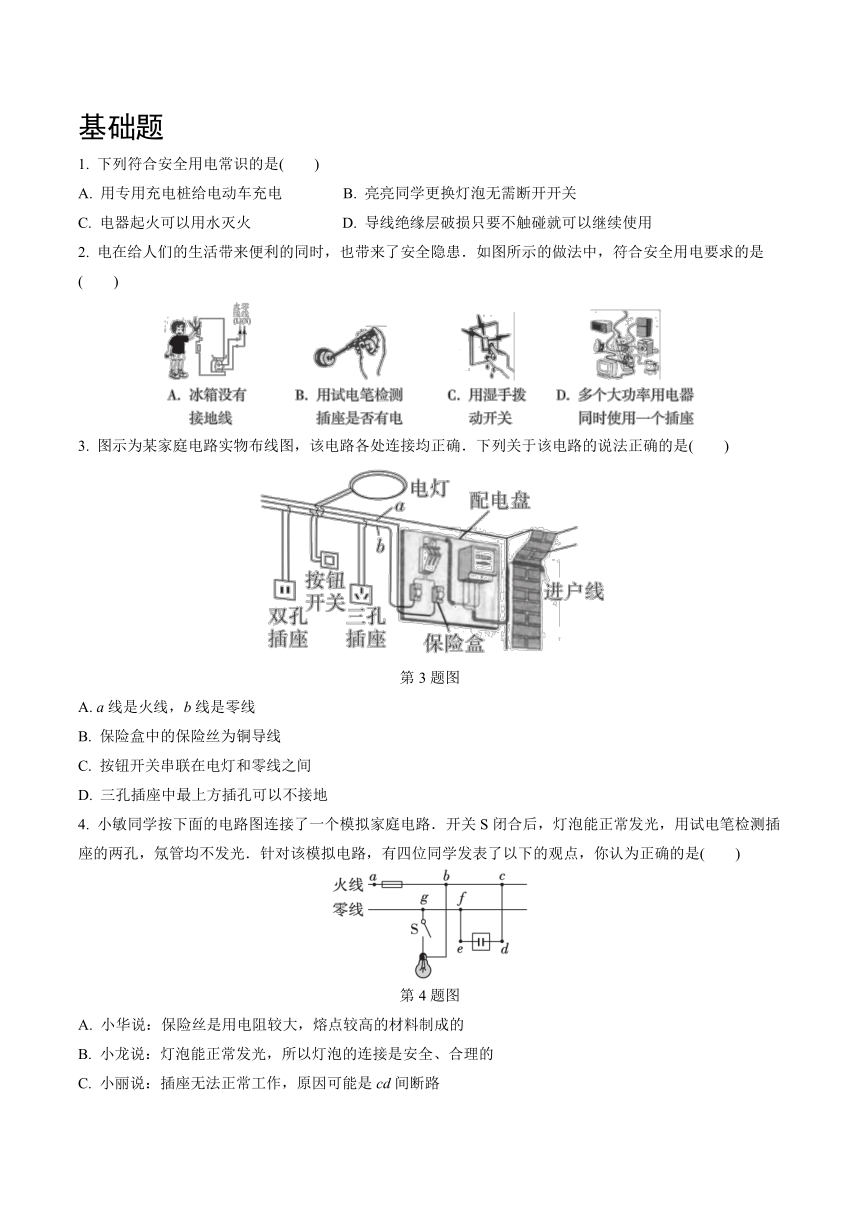

基础题
1. 下列符合安全用电常识的是( )
A. 用专用充电桩给电动车充电 B. 亮亮同学更换灯泡无需断开开关
C. 电器起火可以用水灭火 D. 导线绝缘层破损只要不触碰就可以继续使用
2. 电在给人们的生活带来便利的同时，也带来了安全隐患．如图所示的做法中，符合安全用电要求的是( )
3. 图示为某家庭电路实物布线图，该电路各处连接均正确．下列关于该电路的说法正确的是( )
第3题图
A. a线是火线，b线是零线
B. 保险盒中的保险丝为铜导线
C. 按钮开关串联在电灯和零线之间
D. 三孔插座中最上方插孔可以不接地
4. 小敏同学按下面的电路图连接了一个模拟家庭电路．开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光．针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是( )
第4题图
A. 小华说：保险丝是用电阻较大，熔点较高的材料制成的
B. 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C. 小丽说：插座无法正常工作，原因可能是cd间断路
D. 小潇说：插座无法正常工作，原因可能是ab间断路
5. 如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是 ( )
第5题图
A. 空气开关①跳闸时，电路一定发生了短路
B. 空调电流过大时，漏电保护器会迅速切断电流
C. 漏电保护器切断电流时，空调和电灯不能工作
D. 更换电灯的灯泡时，只需断开空气开关③即可
6. 如图，在老师的指导下，小军用测电笔(试电笔)试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时________(选填“有”或“没有”)电流通过小军的身体．
第6题图
7. 新考法 [物理学与日常生活](2022年版课标素材题)随着生活水平的不断提高，家用电器种类越来越多，电能的消耗也逐渐增大．实践小组对家庭用电情况产生了研究兴趣，并进行了调查研究．
第7题图
任务一：小组成员对各自家庭2022年下半年的用电情况进行了调研，并制作了所调查家庭下半年每月平均电费统计表，表格如下．(电费价格不变)
月份 7 8 9 10 11 12
电费/元 90 80 50 76 68 86
任务二：根据表中数据在图中绘制出“电费－月份”图象．分析图象可以获取的信息是_________________(写出一条即可).
任务三：节约能源应从点滴做起，请你提出一条节约用电的措施________(合理即可)，并说明理由______________________________________________________．
8.家庭电路的部分电路图如图所示(电路连接正确).根据电路图可以判断甲、乙两根进户线中________是火线，只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管________(选填“发光”或“不发光”)；再闭合开关S2，灯L1马上熄灭．则故障原因可能是灯L2________(选填“短路”或“断路”).
第8题图
9. 小明家装修新家，需要在客厅安装“220 V 10 W”的射灯和“220 V 5 W”的LED灯，当开关闭合后，两灯都能正常发光，插座不受开关控制，请在图中将电路连接完整．
第9题图
10. 如图所示，只闭合开关S1，风扇和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇都工作，请按要求把电路连接完整．
第10题图
生活用电
1. D 2. C
典型试题拓展 第2题：考法拓展 cd 断 d
3. D
4. 如答图所示
第4题答图
5. 如答图所示
第5题答图
6. 如答图所示
第6题答图
7. 如答图所示
第7题答图
基础题
1. A 2. B 3. A 4. C 5. D 6. 有 7. 任务二：如答图所示 7月份消耗电能最多(合理即可) 任务三：及时关灯 电功率一定，减少使用时间，根据W＝Pt，可减少电能消耗
第7题答图
8. 甲 不发光 短路
9. 如答图所示 10. 如答图所示
第9题答图 第10题答图
