保密★启用前
2023-2024学年度 粤教版 物理必修三 全册过关综合性考试卷
B卷（后附解析）
考试范围：xxx；考试时间：75分钟；命题人：xxx
题号 一 二 三 四 总分
得分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题）
请点击修改第I卷的文字说明
评卷人得分
一、单选题
1．关于元电荷的理解，下列说法正确的是（ ）
A．元电荷就是电子
B．元电荷是表示跟电子所带电荷量数值相等的电荷量
C．元电荷就是质子
D．元电荷是一个有一定电量的带电体
2．关于物理学史、以及原理，以下说法正确的是　　
A．奥斯特心系“磁生电”，总结出了电磁感应定律
B．洛伦兹力始终不做功，所以动生电动势的产生与洛伦兹力无关
C．线圈的磁通量与线圈的匝数无关，线圈中产生的感应电动势也与线圈的匝数无关
D．涡流跟平时说的感应电流一样，都是由于穿过导体的磁通量的变化而产生
3．如图所示，实线表示某电场的等差等势线，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为、，粒子在M点和N点时加速度大小分别为、，速度大小分别为、，电势能分别为、。下列判断正确的是（　　）

A．， B．，
C．， D．，
4．为了防止静电危害，下列措施错误的是（　　）
A．油罐车上拖一条与地面接触的铁链
B．飞机的机轮上装有搭地线或用导电橡胶做轮胎
C．在气候干燥的季节，脱掉外衣后立即去摸金属把手
D．建筑物上安装避雷针
5．两点电荷的带电量分别为+4q和-q，组成孤立的电荷系统，其电场线分布如图中实线所示，虚线上有，则可以判断下列说法中正确的有（　　）
A．A点的电场强度为零
B．若把一个负的试探电荷q沿虚线从C移到D的过程中，试探电荷q的电势能增大
C．B、C间电场线的方向由B指向C
D．若在虚线上引入第三个点电荷，使三个电荷仅在库仑力作用下平衡，则第三个电荷应就放在A点
6．某同学 利用电流传感器研究电容器的放电过程，他按如图1所示连接电路。先使开关S接1，电容器很快充电完毕。然后将开关掷向2，电容器通过R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I-t曲线如图2所示。他进一步研究滑动变阻器的阻值大小对曲线的影响。先断开S，将滑片P向右移动一段距离，再重复以上充、放电操作，又得到一条I-t曲线。关于这条曲线，下列判断正确的是（　　）
A．曲线与坐标轴所围面积将增大
B．曲线与坐标轴所围面积将减小
C．曲线与纵轴交点的位置将向上移动，放电时间变短
D．曲线与纵轴交点的位置将向下移动，放电时间变长

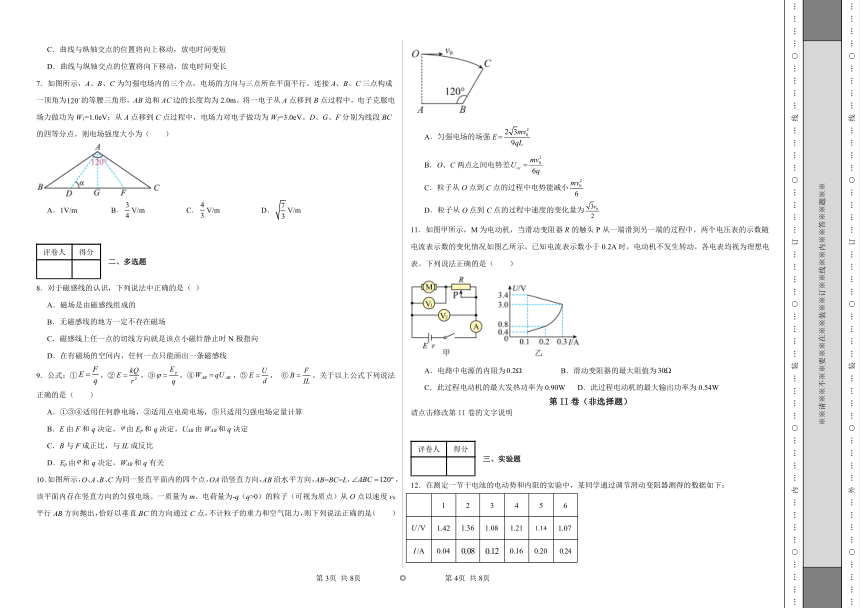

7．如图所示，A、B、C为匀强电场内的三个点，电场的方向与三点所在平面平行。连接A、B、C三点构成一顶角为的等腰三角形，AB边和AC边的长度均为2.0m。将一电子从A点移到B点过程中，电子克服电场力做功为W1=1.0eV；从A点移到C点过程中，电场力对电子做功为W2=3.0eV。D、G、F分别为线段BC的四等分点。则电场强度大小为（　　）
A．1V/m B．V/m C．V/m D．V/m
评卷人得分
二、多选题
8．对于磁感线的认识，下列说法中正确的是（ ）
A．磁场是由磁感线组成的
B．无磁感线的地方一定不存在磁场
C．磁感线上任一点的切线方向就是该点小磁针静止时N极指向
D．在有磁场的空间内，任何一点只能画出一条磁感线
9．公式：①，②，③，④，⑤， ⑥。关于以上公式下列说法正确的是（　　）
A．①③④适用任何静电场，②适用点电荷电场，⑤只适用匀强电场定量计算
B．E由F和q决定，由Ep和q决定，UAB由WAB和q决定
C．B与F成正比，与IL成反比
D．Ep由和q决定，WAB和q有关
10．如图所示，O、A、B、C为同一竖直平面内的四个点，OA沿竖直方向，AB沿水平方向，AB=BC=L，，该平面内存在竖直方向的匀强电场。一质量为m、电荷量为-q（q>0）的粒子（可视为质点）从O点以速度v0平行AB方向抛出，恰好以垂直BC的方向通过C点，不计粒子的重力和空气阻力，则下列说法正确的是（　　）
A．匀强电场的场强E
B．O、C两点之间电势差
C．粒子从O点到C点的过程中电势能减小
D．粒子从O点到C点的过程中速度的变化量为
11．如图甲所示，M为电动机，当滑动变阻器R的触头P从一端滑到另一端的过程中，两个电压表的示数随电流表示数的变化情况如图乙所示。已知电流表示数小于0.2A时，电动机不发生转动，各电表均视为理想电表。下列说法正确的是（　　）

A．电路中电源的内阻为 B．滑动变阻器的最大阻值为
C．此过程电动机的最大发热功率为0.90W D．此过程电动机的最大输出功率为0.54W
第II卷（非选择题）
请点击修改第II卷的文字说明
评卷人得分
三、实验题
12．在测定一节干电池的电动势和内阻的实验中，某同学通过调节滑动变阻器测得的数据如下：
1 2 3 4 5 6

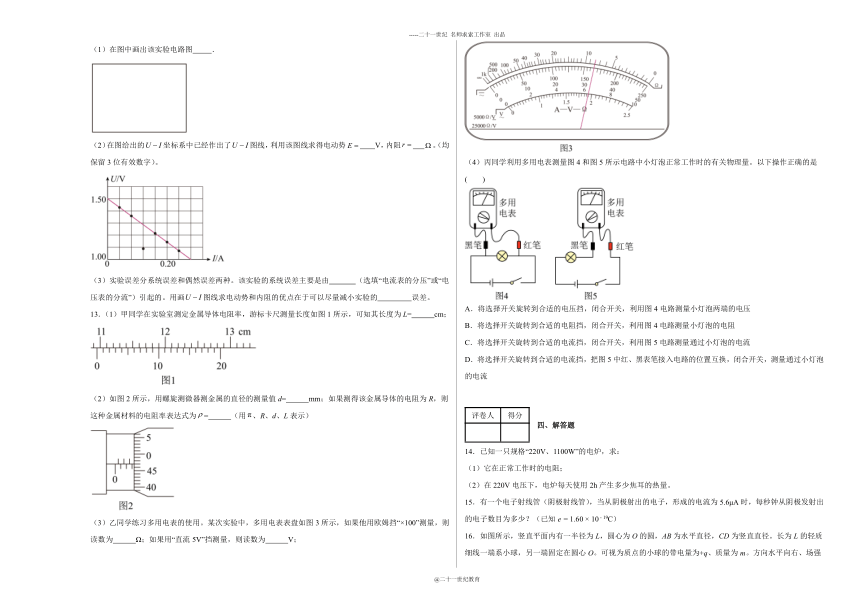

（1）在图中画出该实验电路图 ．
（2）在图给出的坐标系中已经作出了图线，利用该图线求得电动势 V，内阻 。（均保留3位有效数字）。
（3）实验误差分系统误差和偶然误差两种。该实验的系统误差主要是由 （选填“电流表的分压”或“电压表的分流”）引起的。用画图线求电动势和内阻的优点在于可以尽量减小实验的 误差。
13．（1）甲同学在实验室测定金属导体电阻率，游标卡尺测量长度如图1所示，可知其长度为L= cm；
（2）如图2所示，用螺旋测微器测金属的直径的测量值d= mm；如果测得该金属导体的电阻为R，则这种金属材料的电阻率表达式为= （用、R、d、L表示）
（3）乙同学练习多用电表的使用。某次实验中，多用电表表盘如图3所示，如果他用欧姆挡“×100”测量，则读数为 Ω；如果用“直流5V”挡测量，则读数为 V；
（4）丙同学利用多用电表测量图4和图5所示电路中小灯泡正常工作时的有关物理量。以下操作正确的是( )
A．将选择开关旋转到合适的电压挡，闭合开关，利用图4电路测量小灯泡两端的电压
B．将选择开关旋转到合适的电阻挡，闭合开关，利用图4电路测量小灯泡的电阻
C．将选择开关旋转到合适的电流挡，闭合开关，利用图5电路测量通过小灯泡的电流
D．将选择开关旋转到合适的电流挡，把图5中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流
评卷人得分
四、解答题
14．已知一只规格“220V、1100W”的电炉，求：
（1）它在正常工作时的电阻；
（2）在220V电压下，电炉每天使用2h产生多少焦耳的热量。
15．有一个电子射线管（阴极射线管），当从阴极射出的电子，形成的电流为5.6μA时，每秒钟从阴极发射出的电子数目为多少？（已知e = 1.60 × 10 - 19C）
16．如图所示，竖直平面内有一半径为L，圆心为O的圆，AB为水平直径，CD为竖直直径。长为L的轻质细线一端系小球，另一端固定在圆心O。可视为质点的小球的带电量为+q、质量为m。方向水平向右、场强大小为E的匀强电场与圆平面平行，且qE=mg。
（1）若小球从C点静止释放，在运动过程中，细线与竖直方向的最大夹角是多少？
（2）要使小球做完整的圆周运动，在C点小球至少应该以多大的速度水平抛出？
（3）若小球从A点静止释放，经过B点时绳子的拉力是多少？
（4）剪断细线，将小球从A点以斜向右上方45o抛出，再次经过AB直线时距A多远？
(
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
-----二十一世纪 名师求索工作室 出品
第1页 共4页 ◎ 第2页 共4页
@二十一世纪教育

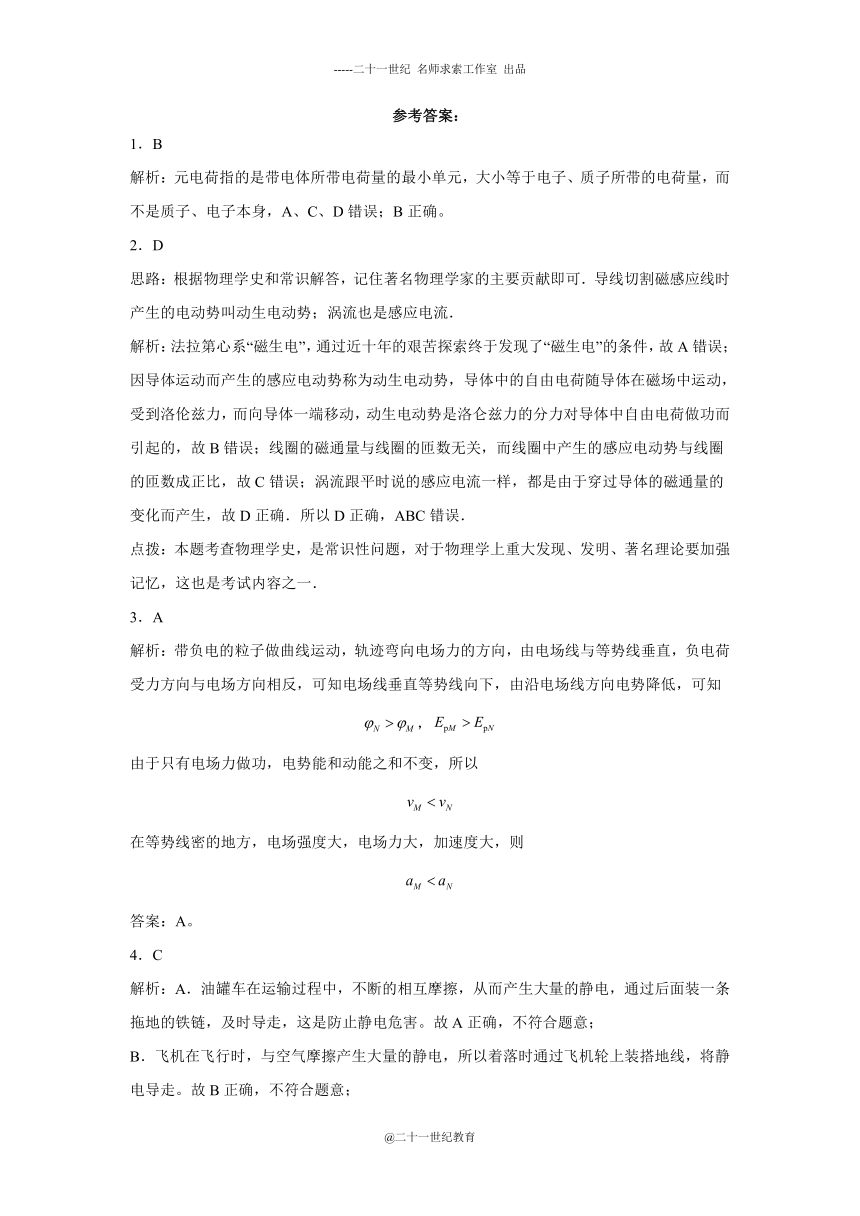

参考答案：
1．B
解析：元电荷指的是带电体所带电荷量的最小单元，大小等于电子、质子所带的电荷量，而不是质子、电子本身，A、C、D错误；B正确。
2．D
思路：根据物理学史和常识解答，记住著名物理学家的主要贡献即可．导线切割磁感应线时产生的电动势叫动生电动势；涡流也是感应电流．
解析：法拉第心系“磁生电”，通过近十年的艰苦探索终于发现了“磁生电”的条件，故A错误；因导体运动而产生的感应电动势称为动生电动势，导体中的自由电荷随导体在磁场中运动，受到洛伦兹力，而向导体一端移动，动生电动势是洛仑兹力的分力对导体中自由电荷做功而引起的，故B错误；线圈的磁通量与线圈的匝数无关，而线圈中产生的感应电动势与线圈的匝数成正比，故C错误；涡流跟平时说的感应电流一样，都是由于穿过导体的磁通量的变化而产生，故D正确．所以D正确，ABC错误．
点拨：本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一．
3．A
解析：带负电的粒子做曲线运动，轨迹弯向电场力的方向，由电场线与等势线垂直，负电荷受力方向与电场方向相反，可知电场线垂直等势线向下，由沿电场线方向电势降低，可知
，
由于只有电场力做功，电势能和动能之和不变，所以
在等势线密的地方，电场强度大，电场力大，加速度大，则
答案：A。
4．C
解析：A．油罐车在运输过程中，不断的相互摩擦，从而产生大量的静电，通过后面装一条拖地的铁链，及时导走，这是防止静电危害。故A正确，不符合题意；
B．飞机在飞行时，与空气摩擦产生大量的静电，所以着落时通过飞机轮上装搭地线，将静电导走。故B正确，不符合题意；
C．脱掉外衣的过程中，由于化纤衣物之间因摩擦起电，手与胳膊上带有一定的电荷，去摸金属门把手时会产生放电现象，常会被电击一下，是由于静电引起的，故C错误，符合题意；
D．建筑物上安装避雷针是防止静电的危害，故D正确；不符合题意。
答案：C。
5．C
解析：A．根据点电荷电场强度公式
以及电场线的疏密表示场强大小，可以判断出B点是+4q的点电荷，C点是-q的点电荷，故A点的电场强度不为零，故A错误；
B．由于已判断出B、C点的点电荷，故，因此负的试探电荷q沿虚线从C移到D的过程中，试探电荷q的电势能减小，故B错误；
C．B点是+4q的点电荷，C点是-q的点电荷，所以B、C间电场线的方向由B指向C，故C正确；
D．如果第三个电荷就放在A点，则根据
可知B点的正电荷对第三个电荷的静电力大于C点的负电荷对第三个电荷的静电力，所以根据一条直线上三个点电荷平衡问题的结论“两大夹一小”可得到第三个电荷应该放在C点的左侧，故D错误。
答案：C。
6．D
解析：AB.因为I-t图线与坐标轴所围成的面积表示电容器放电的电荷量，而电容器的带电量 Q=CE，没有变化，所以曲线与坐标轴所围面积不变，故AB错误；
CD.将滑片P向右移动时，变阻器接入电路的电阻增大，由闭合电路欧姆定律知，将开关掷向2时电容器开始放电的电流减小，则曲线与纵轴交点的位置将向下移动，且电荷量不变，即曲线与坐标轴所围面积不变，故放电时间会变长，故C错误，D正确。
答案：D。
7．D
解析：将电子从B点移到C点过程中，电场力做功为
W3= W1+W2=4.0eV
因为D、G、F分别为线段BC的四等分点，所以电子从D点移到C点过程中，电场力做功为3.0eV，则A点与D点为等势点，直线AD为等势线，根据电场线与等势线的关系，电场线与AD垂直，如图
根据可得
根据几何关系得
，
根据电场强度与电势差的关系得
答案：D。
8．CD
解析：试题分析：磁感线是描述磁场分布而假想的；磁感线的疏密表示磁场强弱，磁感线某点的切线方向表示该点的磁场方向；磁感线是闭合曲线，磁体外部磁感线是从N极到S极，而内部是从S极到N极；磁通量可形象描述穿过磁感线的条数．
解：A、磁感线不是实际存在的，所以磁场不是由磁感线组成，故A错误；
B、磁感线不是实际存在的，是形象描述磁场强弱与方向的，不画磁感线的地方也存在磁场，故B错误；
C、磁感线上任一点的切线方向就是该点的磁场方向，也可以为磁感应强度的方向．故C正确；
D、在有磁场的空间内，任何一点都只能画出一条磁感线，磁感线不相交．故D正确；
答案：CD
点拨：磁感线不是实际存在的，但没有磁感线的地方仍有磁场，小磁针N极受力方向或静止时所指方向就是磁场方向，也是磁感应强度方向．磁感线除不相交外，还是闭合曲线．
9．AD
解析：A．①③④适用任何静电场，②适用点电荷电场，⑤只适用匀强电场定量计算，选项A正确；
B．E由电场本身决定，与F和q无关；由电场本身决定，与Ep和q无关；UAB由电场本身决定，与WAB和q无关，选项B错误；
C．磁感应强度B由磁场本身决定，与F和IL无关，选项C错误；
D．电势能Ep由和q决定，电场力做功WAB和UAB和q有关，选项D正确。
答案：AD。
10．ABC
解析：
11．BD
解析：A．由题意可知，当通过电动机的电流小于0.2A时，电动机属于纯电阻元件，其U-I图线应为直线，当通过电动机的电流大于0.2A时，电动机属于非纯电阻元件，U-I图线将不再是直线，结合图像可知，当电流为0.1A时，路端电压为3.4V，此时滑动变阻器接入回路的电阻最大；当电流为0.3A时，路端电压为3.0V，此时滑动变阻器接入回路的电阻为零，根据闭合电路欧姆定律可得
代入数据解得
，
故A错误；
B．电动机线圈电阻为
解得滑动变阻器的最大阻值为
故B正确；
C．电动机的最大发热功率为
故C错误；
D．电动机的最大输出功率为
故D正确
答案：BD。
12． // ////////// 电压表的分流 偶然
解析：（1）[1]根据实验原理可知，本实验采用相对于电源来说的电流表外接法，其原理图如图所示
（2）[2][3]由闭合电路欧姆定律可得
结合图像与闭合电路的欧姆定律可得，图像与纵坐标的交点为电源电动势
则内阻为图像斜率的绝对值
（3）[4]由原理图分析可知，电压表的示数是准确的路端电压，但是由于电压表不是理想电压表，所以因为电压表的分流作用，导致电流表测量的电流小于电路中的真实电流。
[5]而采用图像法处理实验数据可以减少实验的偶然误差，不能减少系统误差。
点拨：本题考查测量电动势和内电阻实验的数据的处理，要求能正确分析误差的来源，并能用图像法求出电势和内电阻。
13． 10.950 3.470 800 3.30 AC
解析：（1）[1]根据游标卡尺的读数规律，该读数为
L=109mm+0.05×10mm=109.50mm=10.950cm
（2）[2]根据螺旋测微器的读数规律，该读数为
d=3mm+0.01×47.0mm=3.470mm
[3]由电阻定律可得
解得圆柱体材料的电阻率为
（3）[4]根据欧姆挡测电阻的读数规律，该读数为
8.0×100Ω=800Ω
[5]直流5V的精度为0.1V，则该电压读数为3.30V。
（4）[6]A．将选择开关旋转到合适的电压挡，测电压时，电表与灯泡并联，根据“红进黑出”规律，红表笔与电源正极一侧连接，A正确；
B．将选择开关旋转到合适的电阻挡，电源应由欧姆表内部提供，此时应该将待测电阻与外部电源脱离接触，B错误；
CD．将选择开关旋转到合适的电流挡，测量电流时，电表应该串联接入电路之中，根据“红进黑出”规律，红表笔与电源正极一侧连接，C正确，D错误。
答案：AC。
14．（1）；（2）7.92×106J
解析：（1）正常工作时流过电阻的电流为
则电阻为
（2）根据焦耳定律可得
15．3.5 × 1013个
解析：根据电流定义式有
整理有
16．（1）；（2）；（3）；（4）见解析
解析：（1）设小球与竖直方向的最大夹角为，有
解得
（2）由
qE=mg
可知，小球所受合力与水平方向成45°斜向下，故当小球经过与合力方向相反，位于A、D中间的E点时速度最小，设为v1，有
解得
小球从C到E的过程，由动能定理
解得
（3）小球从A点静止释放，沿直线AC运动，到达C点时的速度为v3，由动能定理
得
绳子绷紧时，沿绳方向的动量损失。小球沿C点切线方向的速度为v4，有
设小球到达B点的速度为v5，由动能定理不难得出
对B点，有
解得
（4）小球从A点以速度v竖直上抛时，绳子的拉力为，有
解得
此后小球在竖直方向做竖直上抛运动，水平方向做初速度为零，加速度为g的匀加速直线运动。小球竖直上抛的时间为
回到与A同一水平线上时，水平位移
故小球再次经过圆周时，恰好经过B点。
