苏科版物理九年级下册《专项突破（四）动态电路分析专题》2024年同步练习卷(含答案）

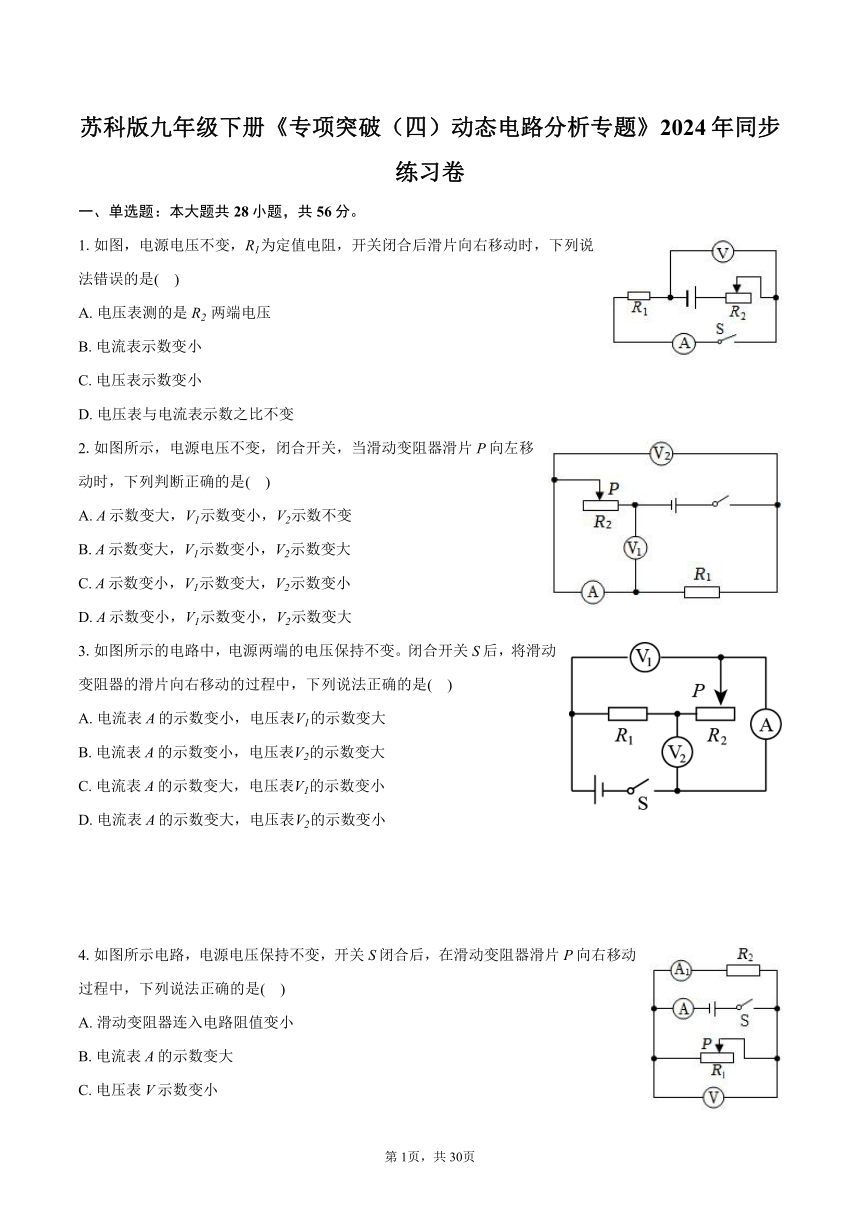

苏科版九年级下册《专项突破（四）动态电路分析专题》2024年同步练习卷
一、单选题：本大题共28小题，共56分。
1.如图，电源电压不变，为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是( )
A. 电压表测的是 两端电压
B. 电流表示数变小
C. 电压表示数变小
D. 电压表与电流表示数之比不变
2.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是( )
A. A示数变大，示数变小，示数不变
B. A示数变大，示数变小，示数变大
C. A示数变小，示数变大，示数变小
D. A示数变小，示数变小，示数变大
3.如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是( )
A. 电流表A的示数变小，电压表的示数变大
B. 电流表A的示数变小，电压表的示数变大
C. 电流表A的示数变大，电压表的示数变小
D. 电流表A的示数变大，电压表的示数变小
4.如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是( )
A. 滑动变阻器连入电路阻值变小
B. 电流表A的示数变大
C. 电压表V示数变小
D. 电压表V与电流表的示数之比不变

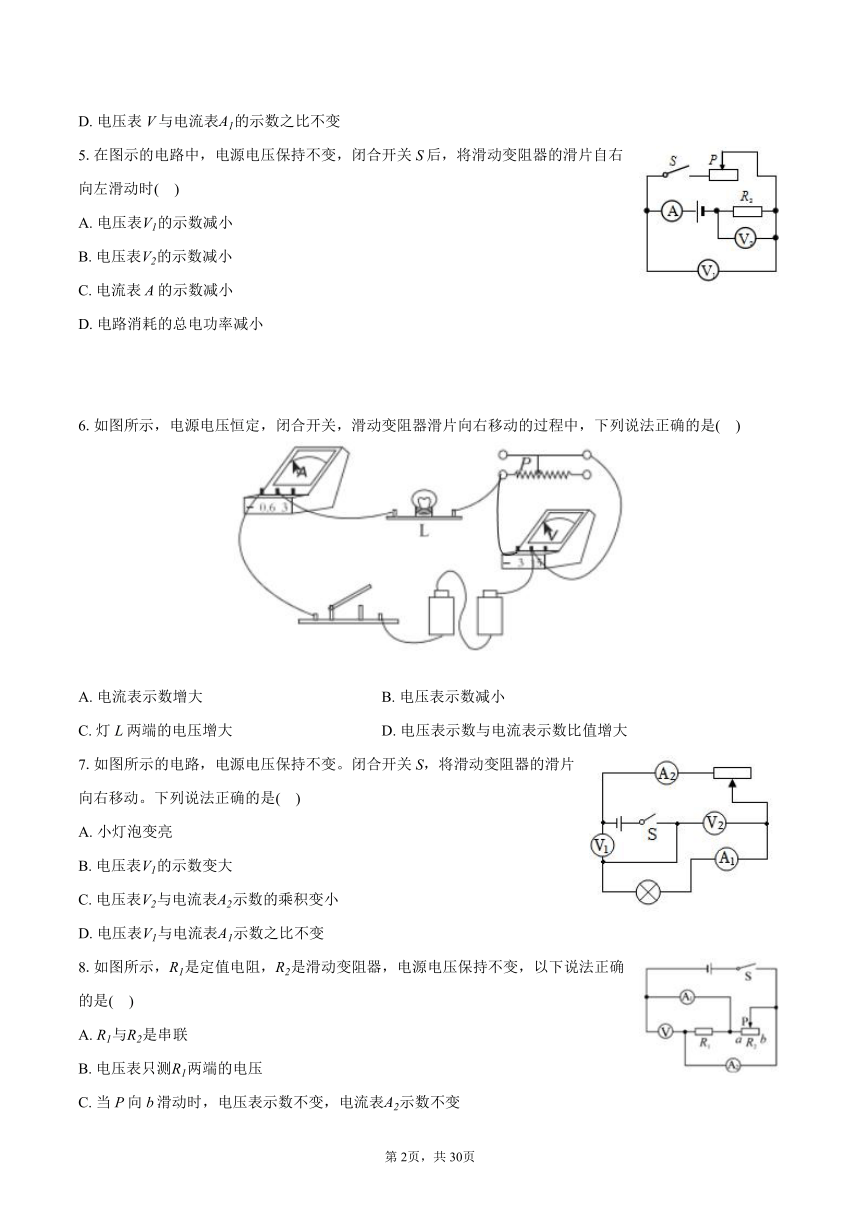

5.在图示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片自右向左滑动时( )
A. 电压表的示数减小
B. 电压表的示数减小
C. 电流表A的示数减小
D. 电路消耗的总电功率减小
6.如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是( )
A. 电流表示数增大 B. 电压表示数减小
C. 灯L两端的电压增大 D. 电压表示数与电流表示数比值增大
7.如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是( )
A. 小灯泡变亮
B. 电压表的示数变大
C. 电压表与电流表示数的乘积变小
D. 电压表与电流表示数之比不变
8.如图所示，是定值电阻，是滑动变阻器，电源电压保持不变，以下说法正确的是( )
A. 与是串联
B. 电压表只测两端的电压
C. 当P向b滑动时，电压表示数不变，电流表示数不变
D. 当P向b滑动时，两个电流表示数都变小
9.如图所示的电路中，电源电压不变。闭合开关S，滑片向左移动的过程中，下列说法正确的是( )
A. 电流表A的示数变小 B. 电压表的示数变大
C. 电压表示数与电流表A示数的比值变大 D. 电压表示数与电流表A示数的乘积变大
10.为保障安全，现在很多室内公共场所安装有烟雾报警装置。如图所示，这是烟雾报警装置的简化原理图。电源电压保持不变，为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的光线时，下列说法错误的是( )
A. 电路的总电阻增大 B. 电流表示数变小
C. 电压表示数增大 D. 电路消耗的总功率变大
11.为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩“油门”踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是( )
A. B.
C. D.

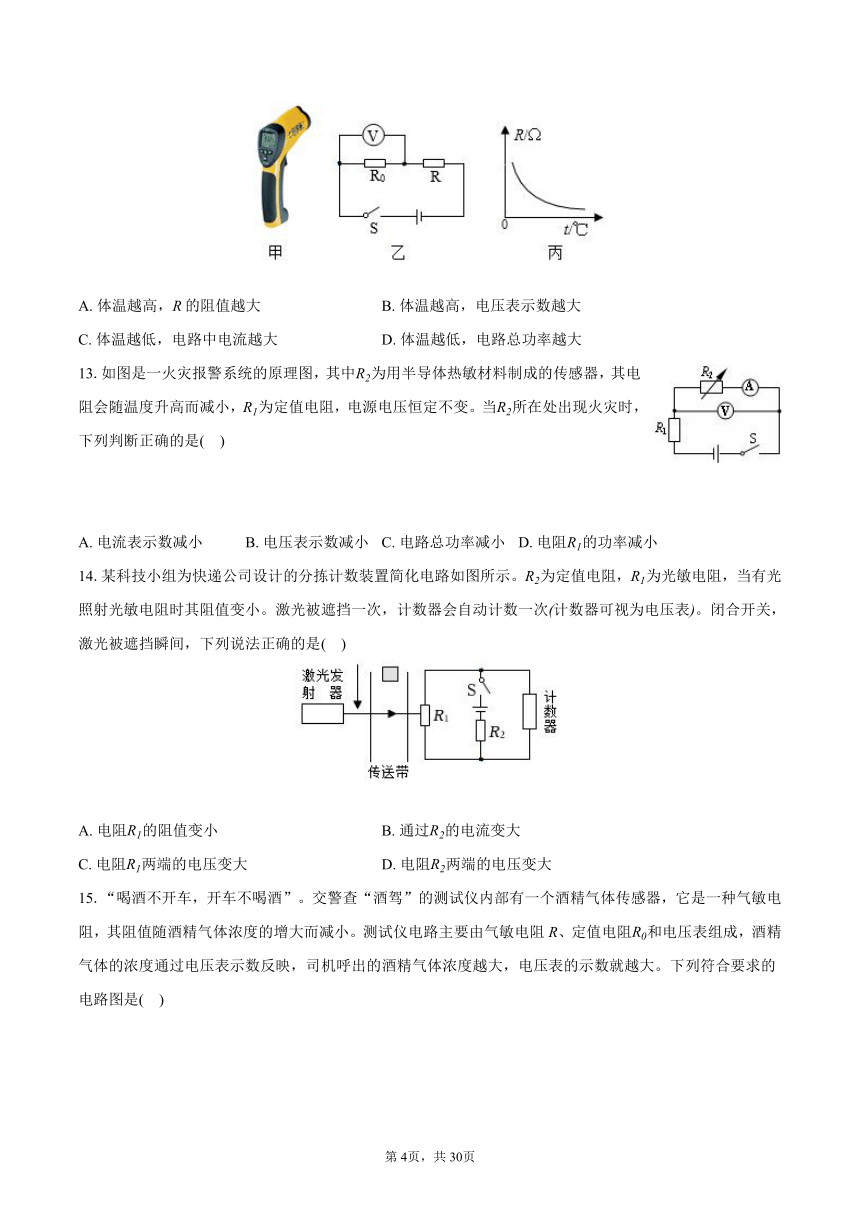

12.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是( )
A. 体温越高，R的阻值越大 B. 体温越高，电压表示数越大
C. 体温越低，电路中电流越大 D. 体温越低，电路总功率越大
13.如图是一火灾报警系统的原理图，其中为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，为定值电阻，电源电压恒定不变。当所在处出现火灾时，下列判断正确的是( )
A. 电流表示数减小 B. 电压表示数减小 C. 电路总功率减小 D. 电阻的功率减小
14.某科技小组为快递公司设计的分拣计数装置简化电路如图所示。为定值电阻，为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次计数器可视为电压表。闭合开关，激光被遮挡瞬间，下列说法正确的是( )
A. 电阻的阻值变小 B. 通过的电流变大
C. 电阻两端的电压变大 D. 电阻两端的电压变大

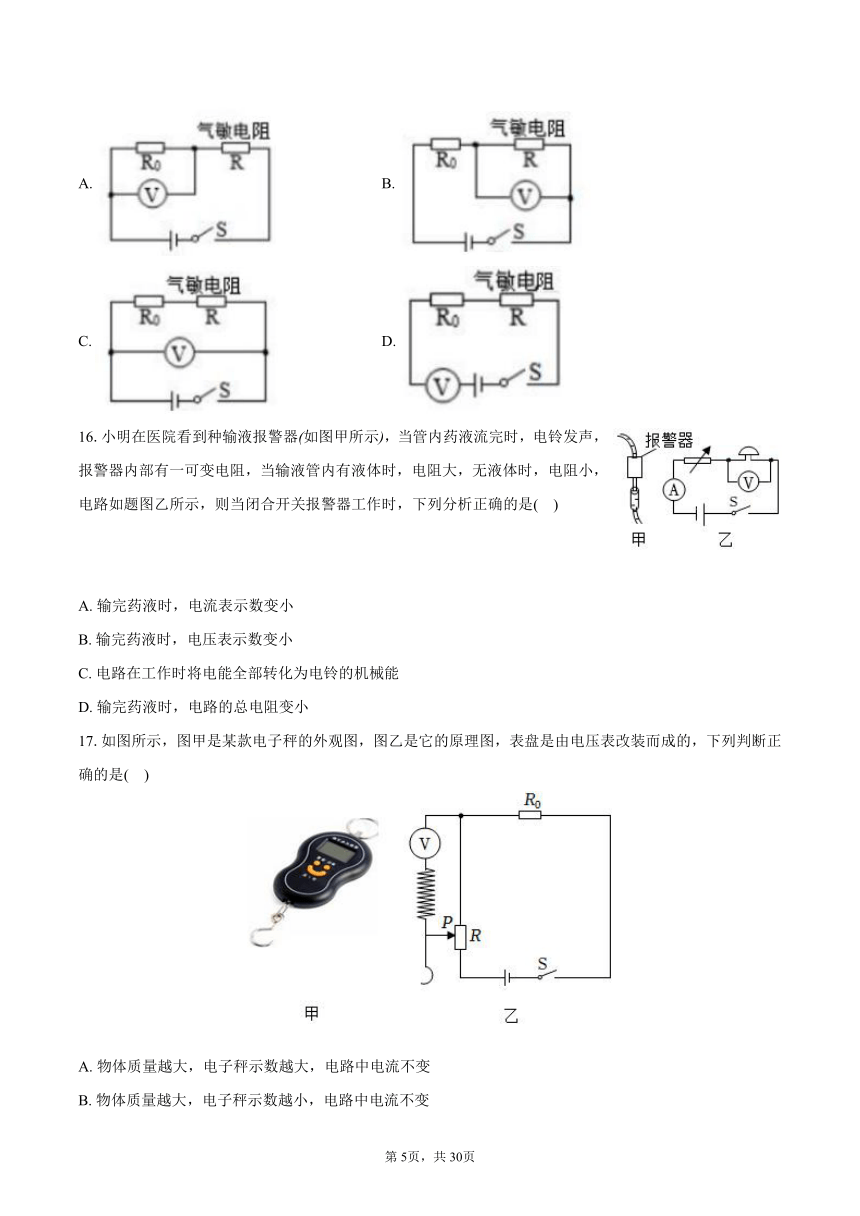

15.“喝酒不开车，开车不喝酒”。交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试仪电路主要由气敏电阻R、定值电阻和电压表组成，酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是( )
A. B.
C. D.
16.小明在医院看到种输液报警器如图甲所示，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如题图乙所示，则当闭合开关报警器工作时，下列分析正确的是( )
A. 输完药液时，电流表示数变小
B. 输完药液时，电压表示数变小
C. 电路在工作时将电能全部转化为电铃的机械能
D. 输完药液时，电路的总电阻变小
17.如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
18.在科技创新比赛中，小明设计了一种水箱水位监测器，其工作原理如图所示．下列对电路中“电表”的选择，分析正确的是( )
A. 如果选择电流表，水量减少时电流表示数变大
B. 如果选择电压表，水量减少时电压表示数变小
C. 如果选择电流表，水量增大时 的电功率变小
D. 如果选择电压表，水量增大时 的电功率变大
19.如图所示，电源电压一定，闭合S滑动变阻器的滑片向右移动的过程中，以下说法正确的是( )
A. 电路的总功率变大，电压表示数变大 B. 电流表示数变小，电路的总功率变小
C. 滑动变阻器接入电路中的电阻变小 D. 电流表示数变大，电压表示数变小
20.在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器。电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑。图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，为定值电阻，压敏电阻安装在踏板上，其电阻与所受压力的关系如图乙所示。下列分析正确的是( )
A. 电阻与并联
B. 圆圈处的电表为电压表
C. 运动员起跑时，用力踩踏板，两端的电压变小
D. 运动员没有踩踏板时，电路消耗的总功率最小
21.如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是( )
A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合、后，则两表都被烧坏
C. 若先闭合，再闭合，电压表示数不变，电流表的示数变大
D. 若灯被短路，闭合、后，灯不亮，灯亮电流表损坏
22.两只规格相同的灯泡按如图方式连接，将开关和闭合，则( )
A. 两灯泡是串联的 B. 电流表测灯泡的电流
C. 电流表的示数是的两倍 D. 断开后，灯泡的亮度变大
23.如图所示，电源电压保持不变。以下判断正确的是( )
A. 同时闭合开关、、时，灯泡L和电阻R并联
B. 只闭合开关、时，灯泡L不发光
C. 只闭合开关时，滑片P向右移动，灯泡L变暗
D. 只闭合开关、时，滑片P向右移动，电压表示数变小
24.如图所示，电源电压保持不变，下列说法不正确的是( )
A. 同时闭合开关和，则电路会出现短路
B. 同时闭合开关和，则被短接，只有接入电路
C. 同时闭合开关和，则与并联，再将滑片P向左移，电路的总电阻变小
D. 只闭合开关，则与串联，再将滑片P向左移，电路的总功率变大
25.如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则( )
A. a表是电压表
B. 先闭合、，再闭合，a表示数无变化
C. 、、都闭合，移动滑片P，a、b两表示数无变化
D. 、、都闭合，b表示数除以a表示数等于电阻的阻值
26.如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，为定值电阻，为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则( )
A. 不挂物体时，电压表示数为电源电压
B. 所挂物体越重，电流表示数越大
C. 所挂物体越轻，电路消耗的总功率越大
D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变
27.如图所示是小明制作的一个利用电路测量托盘中物体重力的小仪器，其中是定值电阻，是粗细均匀的电阻丝，当托盘上不放任何重物时，滑片P恰好处于a端，则下列说法正确的是( )
A. 托盘内物体的重力变大时，电流表示数变小
B. 托盘内物体的重力变大时，电压表示数变小
C. 托盘内物体的重力变大时，电压表示数变大
D. 托盘内物体的重力越大，电路消耗功率越大
28.如图甲为天然气泄漏检测电路原理图。电源电压恒定，为定值电阻，在一定范围内，气敏传感器两端电压随天然气浓度C变化的关系如图乙，则下列描述的功率、电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是( )
A. B.
C. D.
二、填空题：本大题共3小题，共6分。
29.如图所示，当开关S、闭合时，滑动变阻器的滑片P向左移动，电压表V的示数______选填“变大”、“变小”或“不变”；当开关S闭合、断开时，滑动变阻器的滑片P向左移动，灯泡L的亮度______选填“变暗”、“变亮”或“不变”。
30.如图所示，小灯泡L标有“6V 3W”字样。忽略温度对灯丝电阻的影响，闭合开关S，当滑片P位于最左端时，小灯泡L恰好正常发光；当滑片P位于最右端时，电流表的示数为，则此时通电滑动变阻器R上产生的热量为______ J。
31.为了测定风速大小，小明设计了如图所示的装置。装置中探头、金属杆和滑动变阻器滑片P相连，可上下移动。该装置利用了流体流速越大的位置______的原理。如果现在要求当风吹过探头时，风速越大，电压表的示数越大，该如何改进该装置呢？请你提出一条合理的改进措施：______。
三、实验探究题：本大题共2小题，共12分。
32.初三实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线若干等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高越大，显示仪示数越大，且刻度均匀。
同学们设计了如图所示的电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是________填字母序号。
A.移动滑片P时，电路的总电阻没有变化
B.当所测身高越大时，电压表的示数越小
C.电压表的示数变化量跟身高变化量不成正比
D.电压表的示数不能由零变化到最大刻度值
在老师的引导下，同学们设计出了正确的电路，是下图四个电路中的________电路。
确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们采用了电压为12 V的电源、一根长为80 cm的均匀电阻丝、量程为的电压表。为了让测量仪测量身高的范围能达到最大，且测量精确度最高，选择的定值电阻的阻值应该为________。
利用选定的器材，小组同学连接好了测量电路。对身高为160 cm的小曾进行测量时，电压表的示数为；对小杨进行测量时，电压表的示数为，则小杨的身高为________cm。
33.如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器的滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了______ 条件。油量增加时，电流表的读数______ 。
小军在以上设计的启发下，设计了一种测量体重的装置如图乙所示，当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路______ 填“切断”或“接通”，电路中的作用是______ ；在称量过程中，弹簧在弹性限度内的弹性势能随称量物体的重力增大而______ 填“增大”“减小”或“不变”。
答案和解析
1.【答案】A
【解析】解：A、由电路图可知，与串联，电压表并联在两端测其两端的电压，电流表测电路中的电流，故A错误；
B、当滑片向右移动时，接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，故B正确；
C、由可知，两端的电压变小，即电压表的示数变小，故C正确；
D、由可知，电压表与电流表示数之比等于的阻值，则其比值不变，故D正确。
故选：A。
由电路图可知，与串联，电压表并联在两端测其两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和两端的电压变化，再根据欧姆定律结合的阻值判断电压表与电流表示数之比变化。
本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压。
2.【答案】C
【解析】解：
由图知，、串联，电流表测电路中的电流，电压表测两端的电压，电压表测两端的电压；
当滑动变阻器滑片P向左移动时，变阻器接入电路的电阻变大，电路中的总电阻变大，电源电压不变，由可知，电路中的电流变小，即电流表A的示数变小；
电路中电流变小，由可知，定值电阻两端的电压变小，即电压表示数变小；
电源电压不变，因串联电路中电源电压等于各用电器两端电压之和，所以变阻器两端的电压变大，即电压表示数变大；
由此可知，ABD错误，C正确。
故选C。
由电路图可知，、串联，电流表测电路中的电流，电压表测两端的电压，电压表测两端的电压；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路的特点及欧姆定律判断电压表与电流表的示数如何变化。
本题是一道动态电路的分析题，分析清楚电路结构、熟练应用串联电路的特点和欧姆定律即可正确解题。
3.【答案】B
【解析】解：由电路图可知，与串联，电压表测电源的电压，电压表测两端的电压，电流表测电路中的电流。
因电源两端的电压保持不变，所以，滑片移动时，电压表的示数不变；
将滑动变阻器的滑片P向右移动，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小；
由可知，两端的电压变小，因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大；
综上所述，B正确。
故选：B。
由电路图可知，与串联，电压表测电源的电压，电压表测两端的电压，电流表测电路中的电流。根据电源的电压可知滑片移动时电压表示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，进一步判断选项得出答案。
本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
4.【答案】D
【解析】解：由电路图可知，与并联，电压表V测电源的电压，电流表测支路的电流，电流表A测干路的电流；
ABC、开关S闭合后，在滑动变阻器滑片P向右移动过程中，由于电源电压不变，所以电压表示数不变；根据并联电路中各支路独立工作、互不影响可知，通过的电流大小不变，所以电流表示数不变；此时滑动变阻器接入电路的电阻变大，根据欧姆定律可知该支路电流变小，根据并联电路电流规律可知干路电流变小，电流表A示数变小，故ABC错误；
D、电压表示数不变，电流表示数不变，所以电压表V与电流表的示数之比不变，故D正确。
故选：D。
由电路图可知，与并联，电压表V测电源的电压，电流表测支路的电流，电流表A测干路的电流；
根据电源的电压可知滑片移动时电压表的示数的变化；根据并联电路中各支路独立工作、互不影响可知通过的电流的变化，根据滑片的移动可知滑动变阻器接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路电流规律可知干路电流的变化；然后分析电压表和电流表示数的变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，要注意各量之间的关系，不要颠倒。
5.【答案】A
【解析】解：
由电路图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电压表测定值电阻两端的电压，电流表测电路中的电流，
将滑动变阻器的滑片自右向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，
由可知，电路中的电流变大，即电流表A的示数增大，故C错误；
由可知，定值电阻两端的电压变大，即电压表的示数增大，故B错误；
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，即电压表的示数减小，故A正确；
电源电压保持不变，电路中的电流变大，由可知，电路消耗的总功率增大，故D错误。
故选：A。
由电路图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电压表测定值电阻两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，根据可知电路消耗总功率的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键。
6.【答案】D
【解析】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
ABC、滑动变阻器滑片向右移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即电流表示数减小；根据串联电路的分压规律可知，滑动变阻器电阻变大，其分担的电压变大，即电压表示数变大；根据串联电路的电压关系可知，灯泡两端的电压减小，故ABC错误；
D、电压表示数与电流表示数比值为滑动变阻器的电阻，电阻变大，即比值变大，故D正确。
故选：D。
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化。
本题考查了串联电路的特点和欧姆定律的应用，关键是滑动变阻器移动时电路变化的分析。
7.【答案】C
【解析】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测电源两端的电压，电压表测灯泡两端的电压，两电流表都测通过电路的电流，
电压表的示数在滑片移动的过程中不会改变，故B错误；
将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据串联电路电阻规律可知电路总电阻变大，根据欧姆定律可得通过电路的电流变小，串联电路各处电流相等，所以通过灯泡的电流变小，则灯泡的亮度变暗，即电压表与电流表示数的乘积变小，故A错误，C正确；
根据欧姆定律可知电压表与电流表示数之比为电路总电阻，所以电压表与电流表示数之比变大，故D错误；
故选：C。
由电路图可知，灯泡L与滑动变阻器R串联，电压表测电源两端的电压，电压表测灯泡两端的电压，两个电流表都测电路中电流，电压表的示数在滑片移动的过程中不会改变；
将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据串联电路电阻规律可知电路总电阻变大，根据欧姆定律可得通过电路的电流变小，根据串联电路特点可知通过灯泡的电流变小，则灯泡的亮度变暗，根据可知电压表与电流表示数的乘积变化；
根据欧姆定律可知电压表与电流表示数之比的变化。
本题考查串联电路特点和欧姆定律的灵活运用，分清电路连接是解题的关键。
8.【答案】C
【解析】解：
A.由电路图可知，定值电阻与滑动变阻器并列连接，即与并联，故A错误；
B.由电路图可知，电压表并联在两端、也并联在两端，同时还并联在电源两端，
所以，电压表可以看做测两端的电压、也可以看做测两端的电压、还可以看做测电源两端的电压，故B错误；
由电路图可知，电流表测干路电流，电流表测定值电阻支路的电流，
由电源电压保持不变可知，滑片移动时电压表的示数不变，
由并联电路中各支路独立工作、互不影响可知，滑片移动时通过的电流不变，即电流表的示数不变，
当P向b滑动时，变阻器接入电路中的电阻变大，由可知，通过的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表的示数变小，故C正确、D错误。
故选：C。
电路元件依次连接为串联、并联连接为并联；
电压表与被测电路元件并联；
根据电源的电压可知滑片移动时电压表的示数变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律得出通过变阻器的电流变化，利用并联电路的电流特点可知干路电流的变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
9.【答案】D
【解析】解：由电路图可知，闭合开关S，滑动变阻器与定值电阻串联，电压表测电源两端的电压，电压表测两端的电压，电流表A测电路中的电流。
因电源电压不变，
所以，滑片移动时，电压表的示数不变，
滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由可知，电路中的电流变大，即电流表A的示数变大，故A错误；
则电压表示数与电流表A示数的比值变小、电压表示数与电流表A示数的乘积变大，故C错误、D正确；
由可知，定值电阻两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，即电压表的示数变小，故B错误。
故选：D。
由电路图可知，闭合开关S，滑动变阻器与定值电阻串联，电压表测电源两端的电压，电压表测两端的电压，电流表A测电路中的电流。根据电源电压不变可知滑片移动时电压表的示数变化，根据滑片的移动可知变阻器接入电路中电阻的变化，从而得出电路中总电阻的变化，利用欧姆定律可知电路中电流的变化，进一步得出电压表示数与电流表A示数的比值、电压表示数与电流表A示数的乘积变化，再利用欧姆定律得出定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
10.【答案】D
【解析】解：
由图知，定值电阻与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；
A、当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律知电路的总电阻变大，故A正确
B、由可知，电路中电流变小，即电流表示数减小，故B正确；
C、根据可知，定值电阻的电压变小，
根据串联电路电压的规律，光敏电阻R的电压增大，即电压表示数增大，故C正确；
D、由于电路中的电流变小，电源电压不变，由知电路消耗的总功率变小，故D错误。
故选：D。
分析电路的连接及电表测量的量，当有烟雾遮挡射向光敏电阻R的激光时，光照强度的减弱，光敏电阻R的阻值增大，根据串联电阻的规律判断总电阻变化，由欧姆定律分析电路中电流变化，根据确定定值电阻电压变化，根据串联电路电压的规律得出电压表示数变化，由判断出电路消耗总功率的变化。
本题考查串联电路的规律及欧姆定律的运用，关键是从图中获取有效的信息。
11.【答案】A
【解析】解：由题意可知，当驾驶员向下踩“油门”踏板时，车速变大，说明通过电动机的电流变大，由欧姆定律可知变阻器接入电路的阻值减小；
A、滑动变阻器与电动机串联，踏板向下移动时，滑动变阻器接入电路的电阻减小，根据欧姆定律可知电路中电流变大，则车速变大，故A符合题意；
B、滑动变阻器与电动机串联，踏板向下移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路中电流变小，则车速变小，故B不符合题意；
CD、滑动变阻器与电动机并联接入电路中，踏板向下移动时，根据并联电路的特点可知，各支路互不影响，则通过电动机的电流不变，车速不变，故CD不符合题意；
故选：A。
当驾驶员向下踩“油门”踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。
本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
12.【答案】B
【解析】解：由电路图可知，两电阻串联，电压表测定值电阻两端的电压；
AB、体温越高，由图丙知，红外线热敏电阻R的阻值越小，由串联电路的电阻规律可知总电阻越小，根据欧姆定律可知，电路中的电流越大；由可知，定值电阻两端的电压越大，即电压表示数越大，故A错误，B正确；
CD、同理可知，体温越低时，电路中的电流越小，电源电压不变，根据可知，电路消耗的总功率越小，故CD错误。
故选：B。
由电路图可知，两电阻串联，电压表测定值电阻两端的电压；由图丙知，体温越高，热敏电阻R的阻值越小，根据串联电路的电阻规律和欧姆定律可知电路中电流的变化，由可知电压表的示数变化；根据分析电路总功率的变化。
本题为动态电路分析题，考查了串联电路的规律、欧姆定律和电功率公式的运用，关键是明确体温越高时，红外线热敏电阻R的阻值越小。
13.【答案】B
【解析】解：
由电路图知，两电阻串联，电流表测电路中电流，电压表测两端电压，
由题知，电阻会随温度升高而减小。当出现火灾时，温度升高，电阻减小，电路总电阻减小，电源电压不变，由欧姆定律可知，电路中电流变大，即电流表示数增大，故A错误；
由串联电路的分压原理知，两端电压减小，即电压表示数减小，B正确；
电路中电流变大，电源电压不变，根据知电路总功率变大，故C错误；
由，电阻的功率变大，故D错误。
故选：B。
根据火灾报警系统的原理：“其电阻会随温度升高而减小”结合欧姆定律分析电流表的变化，根据串联分压的特点分析电压表的示数变化，根据分析功率变化。
本题主要考查欧姆定律的应用和电功率的理解，明确火灾报警系统的原理是解答此题的关键。
14.【答案】C
【解析】解：A、两电阻串联，计数器电压表测的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻变大，故A错误；
B、由串联电阻的规律，电路的总电阻变大，由欧姆定律可知，电路的电流变小，故B错误；
CD、根据可知，电流变小时，两端的电压变小，由于电源电压不变，由串联电路的电压规律可知，则两端的电压变大，故C正确、D错误。
故选：C。
两电阻串联，计数器电压表测的电压，已知当有光照射时电阻变小，据此分析激光被遮挡瞬间电阻变化；
由串联电阻的规律和欧姆定律分析电路的电流变化；
根据确定、两端电压的变化。
本题考查串联电路的规律及欧姆定律的运用，关键是电路的分析。
15.【答案】A
【解析】解：AB、两电阻串联，A选项中，电压表测定值电阻的电压，B选项中，电压表测气敏电阻的电压；
因气敏电阻其阻值随酒精气体浓度的增大而减小，当司机呼出的酒精气体浓度越大，气敏电阻阻值变小，由分压原理，气敏电阻电压变小，B中电压表示变小；
根据串联电路电压的规律，A中电压表示数变大，A符合要求，B不符合要求；
CD、C中电压表测电源电压，示数不变，C不符合要求；
D中，电压表与两电阻串联，测电源电压，示数基本不变，D不符合要求。
故选：A。
两电阻串联，A中电压表测定值电阻的电压，B中，电压表测气敏电阻的电压，根据气敏电阻其阻值随酒精气体浓度的增大而减小可知气敏电阻阻值变小，由分压原理和串联电路电压的规律分析电压表示数变化；
中电压表测电源电压，示数不变；D中，电压表与两电阻串联，测电源电压。
本题考查根据要求设计电路，注意欧姆定律和串联电路规律的运用，属于常考题。
16.【答案】D
【解析】解：
由电路图可知，可变电阻与电铃串联，电压表测电铃两端的电压，电流表测电路中的电流；由题意知，当输液管内有液体时，电阻大，无液体时，电阻小；
输完药液时，警报器内的电阻较小，电路中的总电阻较小，由可知，电路中的电流变大，即电流表的示数变大，故A错误；
由串联电路的分压特点可知，可变电阻两端的电压变小，则电铃两端的电压变大，即电压表的示数变大，故B错误；
电路中的电流变大，由可知，电路消耗的电功率变大，故D正确；
C.电路工作时，可变电阻和电铃线圈的电阻都会把部分电能转化为内能，不可能将电能全部转化为电铃的机械能，故C错误。
故选：D。
由电路图可知，可变电阻与电铃串联，电压表测电铃两端的电压，电流表测电路中的电流，根据“当输液管内有液体时，电阻大，无液体时，电阻小”判断出输完药液时警报器内的电阻变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点判断电路中的电流变化，利用判断电路消耗的电功率变化；
用电器消耗了电能，获得了其它形式的能量。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据题干判断出警报器内电阻的变化、根据电阻的变化判断出电路中电流的变化。
17.【答案】A
【解析】解：由图可知，电阻、R串联，由于电压表的阻值很大，在电路中相当于开路，所以滑片P上下移动过程中，电路中的总电阻不变；根据欧姆定律可知，由于电源电压不变，所以电路中的电流不变，故CD错误；
由图可知，电压表测量滑动变阻器上端至滑片P之间电阻两端的电压，物体的质量越大，弹簧伸长越长，滑动变阻器上端至滑片P之间电阻越大，由于电路中的电流不变，根据欧姆定律可知，滑动变阻器上端至滑片P之间电阻两端的电压就越大，故A正确、B错误。
故选：A。
由图可知，电阻、R串联，由于电压表的阻值很大，在电路中相当于开路，所以滑片P上下移动过程中，电路中的总电阻不变；根据欧姆定律可知电路中的电流变化；
电压表测量滑动变阻器上端至滑片P之间电阻两端的电压；由图可知，物体的质量越大，弹簧伸长越长，滑动变阻器上端至滑片P之间电阻越大，根据欧姆定律可知，滑动变阻器上端至滑片P之间电阻两端的电压变化情况，据此分析。
本题考查串联电路的特点、欧姆定律的应用，知道电压表的电阻很大，在电路中相当于开路是解题的关键。
18.【答案】B
【解析】解：
由电路图可知，如果选择电流表，定值电阻与变阻器R串联，电流表测电路中的电流，
当水量减少时，弹簧把水箱向上推导致滑片向上移动，变阻器R接入电路中的电阻变大，电路的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小，故A错误；
同理可知，水量增大时，电路中的电流变大，由可知，的电功率变大，故C错误；
由电路图可知，如果选择电压表，定值电阻与变阻器R串联，电压表测滑片P上方电阻丝两端的电压，
因电压表的内阻很大、在电路中相当于断路，
所以，水量变化即滑片移动时，变阻器接入电路中的电阻不变，电路的总电阻不变，
由可知，电路中的电流不变，
由可知，的电功率不变，故D错误；
当水量减少时，弹簧把水箱向上推导致滑片向上移动，电压表并联部分电阻丝的阻值变小，
由可知，电压表并联部分电阻丝两端的电压变小，即电压表的示数变小，故B正确。
故选：B。
由电路图可知，如果选择电流表，定值电阻与变阻器R串联，电流表测电路中的电流，根据水量的变化分析变阻器接入电路中的电阻变化，利用欧姆定律可知电路中的电流变化，再利用判断的电功率变化；
由电路图可知，如果选择电压表，定值电阻与变阻器R串联，电压表测滑片P上方电阻丝两端的电压，根据电压表的内阻特点判断出滑片移动时接入电路中的电阻不变，根据欧姆定律可知电路中电流的变化，利用可知的电功率变化；根据水量的变化分析电压表并联部分电阻丝的阻值变化，利用欧姆定律可知电压表并联部分电阻丝两端的电压变化，从而得出电压表的示数变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，分清电压不同时电路的连接方式是关键。
19.【答案】B
【解析】解：由图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端电压。
当滑片向右移时，滑动变阻器接入电路的阻值变大，则总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，故CD错误；
定值电阻的阻值不变，电路中的电流变小，由可得，定值电阻两端的电压变小，即电压表示数也变小，故A错误；
电源电压一定，电路中的电流变小，由可知，电路的总功率变小；故B正确。
故选：B。
分析电路图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表并联在定值电阻的两端；
当滑片向右移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律确定电流表示数的变化情况以及定值电阻两端电压和电压表示数的变化情况，并根据分析电路的总功率变化情况。
本题考查了电路的动态分析，熟练应用欧姆定律的公式和电功率公式是解题的关键之一。
20.【答案】D
【解析】解：
AB、两电阻串联，根据电流表串联在电路中，故圆圈处的电表为电流表，AB错误；
CD、运动员起跑时，用力踩踏板，压敏电阻的电阻变小，由串联电阻的规律，电路的电阻变小，根据欧姆定律，电流表示数变大，根据，两端的电压变大，C错误；
运动员没有踩踏板时，，由图知，压敏电阻最大，由电阻的串联，电路的电阻最大，根据，电路消耗的总功率最小，D正确。
故选：D。
AB、两电阻串联，根据电流表串联在电路中分析；
CD、运动员起跑时，用力踩踏板，根据已知条件确定压敏电阻的电阻变化，由串联电阻的规律和欧姆定律分析电流表示数变化，根据确定两端的电压变化；
运动员没有踩踏板时，，由图知，压敏电阻最大，由电阻的串联分析。
本题考查串联电路的规律及欧姆定律的运用和电功率公式的运用，关键是从图中获取有效益信息。
21.【答案】C
【解析】解：
A、同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律可知，通过两只灯泡的电流不一定相同，A错误；
B、若电压表和电流表的位置对调，电压表串联在电路中，电流表与并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B错误；
C、若先闭合，为的简单电路，电压表测电源电压，电流表测电路的电流；
再闭合，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过的电流不变，根据并联电路电流的规律，电流表的示数变大，C正确；
D、若灯被短路，闭合、后，则灯也会短路，灯不亮，造成电流表损坏和电源短路，D错误。
故选：C。
A、同时闭合两个开关，两灯并联，两灯的规格不一定相同，据此回答；
B、若电压表和电流表的位置对调，电压表串联在电路中，电流表与并联，根据电压表内阻很大分析；
C、若先闭合，为的简单电路，电压表测电源电压，电流表测电路的电流；
再闭合，两灯并联，电压表测电源电压，电压表示数不变，而电流表测干路电流，根据并联电路电流特点和规律分析电流表的示数变化；
D、若灯被短路，会造成电源短路。
本题考查并联电路的规律和特点，关键是电路结构的分析。
22.【答案】C
【解析】解：
A、图中将开关和闭合，电流有两条路径，分别流过两只灯泡，所以两灯泡是并联的，故A错误；
B、图中两灯泡并联，电流表测干路的电流，电流表测通过灯泡的电流，故B错误；
C、图中两灯泡并联，因为并联电路中干路电流等于各支路电流之和，又知道两灯泡规格相同，所以电流表的示数是的两倍，故C正确；
D、图中两灯泡并联，并联电路中两支路互不影响，所以断开后，灯泡的亮度不变，故D错误。
故选：C。
根据电流的流向，判断电路的连接方式，同时明确电流表的测量对象，并根据并联电路的电流规律判断电路的变化。
本题考查了对电路连接的判断，以及对电路特点的掌握，属电学中的常见题目类型，应熟练掌握。
23.【答案】C
【解析】解：
A.同时闭合开关、、时，电流从电源的正极出发，经、、回到电源的负极，会造成电源短路，故A错误；
B.只闭合开关、时，电路为灯泡L的简单电路，灯泡发光，故B错误；
C.只闭合开关时，灯泡L与滑动变阻器串联，当滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由可知，电路中的电流变小，由串联电路的分压特点可知，灯泡两端分得的电压变小，
因灯泡的亮暗取决于实际功率的大小，所以由可知，灯泡的实际功率变小，灯泡变暗，故C正确；
D.只闭合开关、时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，
由电源的电压不变可知，滑片移动时，电压表的示数不变，故D错误。
故选：C。
本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
24.【答案】B
【解析】解：A、由图知，同时闭合开关和，导线将电源两极连接起来，则电路会出现短路，故A正确；
B、同时闭合开关和，则被短接，只有接入电路，故B错误；
C、同时闭合开关和，则与并联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的并联规律可知，电路的总电阻变小，故C正确；
D、只闭合开关，则与串联，再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的串联规律可知，总电阻变小，根据可知，电路的总功率变大，故D正确。
故选：B。
同时闭合开关和，根据电源短路的含义分析；
同时闭合开关和，分析电路的连接情况；
分析电路的连接，根据并联电阻的规律分析；
分析电路的连接、根据变阻器连入电路中的电阻变小，由电阻的串联，根据确定电路的总功率变化。
本题考查串联、并联电路的规律及电功率公式的运用，关键是电路的分析。
25.【答案】C
【解析】A、只闭合时，电表a、b、、串联后再与并联，
由a表无示数、b表有示数可知，a表为电流表，b表为电压表，
由c表有示数且示数随滑片P的移动发生变化可知，c表为电流表，故A错误；
B、先闭合、时，c电流表将和短路，电路为滑动变阻器的简单电路，a电流表与b电压表串联，a表示数为零，
再闭合，、、并联，a电流表测和的电流，a电流表有示数，故B错误；
CD、、、都闭合时，、、并联，a电流表测和的电流，电压表b测电源两端的电压，
由电源的电压不变可知，滑片移动时，电压表b示数无变化，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过与的电流不变，即电流表a的示数不变，故C正确；
由的变形式可知，b表示数除以a表示数等于与的总电阻，故D错误。
故选：C。
只闭合时，电表a、b、、串联后再与并联，根据a表无示数、b表有示数、c表有示数且示数随滑片P的移动发生变化判断三电表的类型；
先闭合、时，c电流表将和短路，电路为滑动变阻器的简单电路，a电流表与b电压表串联；再闭合，、、并联，a电流表测和的电流，据此进行解答；
、、都闭合时，、、并联，a电流表测和的电流，电压表b测电源两端的电压，根据电源的电压可知滑片移动时电压表b示数的变化，根据并联电路中各支路独立工作、互不影响得出滑片移动时通过与的电流变化，根据欧姆定律得出b表示数除以a表示数等于的阻值。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的综合应用，正确的判断出电表的类型和电路的连接方式是关键。
26.【答案】C
【解析】解：
由图知，定值电阻、滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；
A、不挂物体时，滑片P在最上端，变阻器连入电路的电阻为0，则电压表示数为0，故A错误；
B、所挂物体越重，滑片P向下移动的距离越大，变阻器连入电路的电阻越大，总电阻越大，由欧姆定律可知电路中的电流越小，即电流表示数越小，故B错误；
C、同理可知，所挂物体越轻，变阻器连入电路的电阻越小，总电阻越小，由欧姆定律可知电路中的电流越大，根据，电路消耗的总功率越大，故C正确；
D、所挂物体重量发生变化时，变阻器连入电路的电阻发生变化；由欧姆定律可知，电压表示数与电流表示数的比值不变等于变阻器连入电路的电阻，所以该比值会发生变化，故D错误。
故选：C。
由图知，定值电阻、滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；
A、不挂物体时，变阻器连入电路的电阻为0，据此分析；
B、所挂物体越重，变阻器连入电路的电阻越大，总电阻越大，由欧姆定律分析电路中电流的变化；
C、所挂物体越轻，变阻器连入电路的电阻越小，总电阻越小，由欧姆定律分析电路中电流的变化，根据分析电路消耗的总功率；
D、所挂物体重量发生变化时，变阻器连入电路的电阻变化，由欧姆定律分析电压表示数与电流表示数的比值的变化。
本题考查了串联电路的规律及欧姆定律和电功率公式的运用，关键是电路的分析。
27.【答案】C
【解析】解：
由电路图可知，与串联，电压表测滑片上面部分电阻丝aP两端的电压；
重力增大，滑片向下移，电阻丝aP的电阻增大；由于电压表的内阻很大，在电路中可看作开路，所以变阻器始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，所以电流表示数不变；根据可知，电阻丝aP两端的电压变大，电压表示数变大；根据知电路消耗的功率将不变，故ABD错误，C正确。
故选：C。
由电路图可知，与串联，电压表测滑片上面部分电阻丝aP两端的电压，根据拉力的变化可知滑片移动的方向，进一步判断接入电路中电阻的变化，根据欧姆定律可知电流表和电压表示数的变化，根据判断出电路消耗的功率的变化。
本题考查了电路的动态分析和串联电路的特点、欧姆定律的应用，属于电学常考题型。
28.【答案】A
【解析】解：由题图可知，与气敏传感器串联，电压表测气敏传感器两端的电压，由图乙可得，气敏传感器两端的电压与天然气浓度C成正比；
AB、串联电路中电流处处相等，电路中的电流，所以电路的总功率，因U、不变，则P与成一次函数关系，而与天然气浓度C成正比，所以P与C也成一次函数关系，且P随C的增大而均匀减小，故A正确、B错误；
CD、两端的电压，因随天然气浓度C的增大而均匀增大，则随天然气浓度C的增大而均匀减小，的功率，则随减小而减小，但不是均匀减小的与是二次函数关系，所以天然气浓度C增大时，不是均匀减小的，故CD错误。
故选：A。
由甲电路图可知，定值电阻和气敏传感器串联，电压表测气敏传感器两端的电压，根据图乙可知气敏传感器两端的电压与天然气浓度C的关系，根据串联电路的电压特点和欧姆定律表示出R两端的电压U与浓度C的关系，根据表示出电路消耗的总功率P与浓度C的关系，然后结合选项得出答案。
本题考查了串联电路的特点和电功率公式的灵活应用，图象题是中考的难题之一。
29.【答案】不变 不变
【解析】解：当开关S、闭合时，滑动变阻器与灯泡L串联，电压表测电源两端的电压，滑片移动过程中，电压表示数不变；
当开关S闭合、断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和灯泡L两端电压之和；
因电压表的内阻很大，在电路中相当于断路，所以，滑片移动时变阻器接入电路中的电阻不变，电路中的总电阻不变，由可知，电路中的电流不变，通过灯泡的电流不变，灯泡亮度不变。
故答案为：不变；不变。
当开关S、闭合时，滑动变阻器与灯泡L串联，电压表测电源两端的电压，据此分析电压表示数的变化；
当开关S闭合、断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和灯泡L两端电压之和，根据电压表的内阻特点可知滑片移动时变阻器接入电路中的电阻不变，从而得出电路中的总电阻不变，根据欧姆定律可知电路中电流的变化和灯泡亮度的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测电路元件是关键。
30.【答案】
【解析】解：由图可知，当滑片P位于最左端时，电路中只有灯泡L工作，
根据灯泡的规格可知，电源电压：，
当滑片P位于最右端时，灯泡L与滑动变阻器R串联，电压表串联滑动变阻器两端的电压，电流表测量电路中的电流，
由可知，电路中的总电阻：，
由可知，灯泡的阻值：，
根据串联电路的电阻特点可知，滑动变阻器的阻值：，
通电滑动变阻器R上产生的热量：。
故答案为：。
由图可知，当滑片P位于最左端时，电路中只有灯泡L工作，根据灯泡的规格可知电源电压；当滑片P位于最右端时，灯泡L与滑动变阻器R串联，电压表串联滑动变阻器两端的电压，电流表测量电路中的电流；根据欧姆定律求出电路中的电阻，利用求出灯泡的阻值，根据串联电路的电阻特点求出滑动变阻器的阻值，根据焦耳定律求出通电滑动变阻器R上产生的热量。
本题考查串联电路的特点、欧姆定律以及焦耳定律的应用，是一道电学常考题，难度不大。
31.【答案】压强越小 将电压表并联在定值电阻两端或将探头上下调换位置安装
【解析】解：探头上方空气流速大，下方空气流速小，流体流速越大的地方压强越小，所以探头会受到向上的压力作用，而且流体流速越大，探头受到向上的力越大，滑片P向上移动距离越大，滑动变阻器接入电路的电阻越小，电压表示数越小。如果想实现风速越大，电压表的示数越大，根据串联分压的原理，可以将电压表与定值电阻并联。或者将探头上下调换位置安装，如果这样，风速越大探头受到向下的压力越大，滑片向下移动越多，滑动变阻器接入电路的阻值越大，电压表示数越大。
故答案为：压强越小；将电压表并联在定值电阻两端或将探头上下调换位置安装。
根据流体压强与流速的关系流速越快的地方压强越小判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化，进而提出改进措施。
本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键。
32.【答案】；丁；；。
【解析】解：
由图知，变阻器与电阻串联，电压表测变阻器两端的电压，
A、移动滑片P时，接入电路的阻值改变，电路的总电阻等于两个电阻之和，所以总电阻也会发生改变，故A错误；
B、当所测身高越大时，接入电路的阻值越大，根据串联分压规律可知，电压表的示数变大，故B错误；
C、图中身高的变化量决定了变阻器的电阻变化量，该电路中的电流，电压表的示数：，由此可见，电压表的示数与接入的阻值不成正比，则电压表示数的变化量与的阻值变化量不成正比，所以电压表的示数变化量跟身高变化量不成正比，故C正确；
D、当滑片在最下端时，变阻器的阻值为零，电压表的示数为零；当滑片在最上端时，变阻器接入的阻值最大，电压表的示数也最大，因此，电压表的示数能由零变化到最大刻度值，故D错误。
故选：C。
由甲电路图可知，变阻器与电阻串联，电压表测电阻两端的电压，人身高越高，电阻越大，电压表示数越大，但由于电压表的示数变化量跟身高变化量不成正比见第一问C的解析，所以刻度并不均匀，不合题意；
由乙电路图可知，变阻器与电阻串联，电压表测电阻两端的电压，人身高越高，电阻越大，电压表示数越小，不合题意；
由丙电路图可知，变阻器与电阻串联，人身高变化不会改变接入电路电阻的大小，电压表测上半部分那段电阻两端的电压，身高越高，电压表示数越小，不合题意；
由丁电路图可知，变阻器与电阻串联，人身高变化不改变接入电路电阻的大小，整个电路电流I不变。电压表测下半部分那段电阻两端的电压，其示数为：，所以电压表示数与电阻的阻值成正比，因此刻度是均匀的，且身高越高，电压表示数越大，符合题意。
故选：丁。
由上述分析可知，正确的电路为丁图。
电阻丝的最大阻值为：，
当电压表示数最大为3V时，测的是全部电阻丝两端的电压，此时电路中的电流：，
由于丁图中电流大小始终不变，所以电路中的总电阻始终为：，
则定值电阻阻值应为：。
由上述分析可知，丁图中电路中的电流始终不变，，
则小曾进行测量时电压表所测电阻丝的阻值：，
同理，小杨进行测量时电压表所测电阻丝的阻值：，
两次电阻的差值为：，
又因为电阻丝的规格为：，
所以电阻丝相差的长度，也就是两个同学身高的差值为：，
小杨进行测量时电压表的示数较小，说明小杨的身高要小一些，
则小杨的身高为：。
故答案为：；丁；；。
由图可知，变阻器与电阻串联，电压表测变阻器两端的电压，人身高越高电阻越大，电压表示数越大，据此分析；
明确电压表的测量对象，根据电路的变化对电压表示数的影响，结合实验要求“所测身高越大，显示仪示数越大，且刻度均匀”可逐一做出判断；
在确定了正确的设计电路之后，根据电阻丝的规格可求出其最大阻值，根据电压表的量程可求出电路中的电流。已知电路电流不变，又知道电源电压，可求出总电阻，则定值电阻就等于总电阻与电阻丝最大阻值之差；
丁图中，电路中的电流不变，根据电压表的示数可分别求出对应的电阻值，得出两次的电阻之差，再根据电阻丝的规格得出电阻丝长度的变化量，最终确定小杨同学的身高。
本题通过对简易身高测量仪的电路设计，考查了电路的基本连接与动态分析，串联电路基本特点与欧姆定律的灵活运用等，综合性强，具有较强的实践性，有一定难度，同时还属于易错题。
33.【答案】杠杆平衡 变大 切断 保护电路 增大
【解析】解：浮子上下移动带动滑杆的滑片的移动应用了杠杆平衡条件；
油量增加时，浮子向上移动，杠杆顺时针转动，变阻器连入电路的电阻变小，电路的总电阻变小，根据知电路的电流变大，电流表的示数变大；
当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路切断；
电路中串联在电路中起保护电路的作用；
在称量过程中，当体重逐渐增加时，在杠杆的作用下滑片上移，弹簧伸长长度变大，根据影响弹性势能的因素，故弹簧在弹性限度内的弹性势能随称量物体的重力增大而增大。
故答案为：杠杆平衡；变大；切断；保护电路；增大。
浮子上下移动带动滑杆的滑片的移动应用了杠杆平衡条件；
油量增加时，浮子向上移动，杠杆顺时针转动，变阻器连入电路的电阻变小，电路的总电阻变小，根据判断出电流表示数的变化；
绝缘体不容易导电，电路没有接通为断路；
当接入电路的电阻过小时，电路的电流过大，串联一个电阻起到保护电路的作用；
当体重逐渐增加时，在杠杆的作用下滑片上移，弹簧的弹性势能决定于弹簧的形变程度。
本题考查杠杆平衡条件、串联电路的规律和欧姆定律的运用及影响弹簧的弹性势能大小的因素和绝缘体的知识。
第1页，共1页
