从三个方向看（1）

课件13张PPT。§5.4 从三个方向看从正面看到的图形称为主视图从左面看到的图形称为左视图从上面看到的图形称为俯视图从正面看从左边看从上面看主视图 左视图俯视图

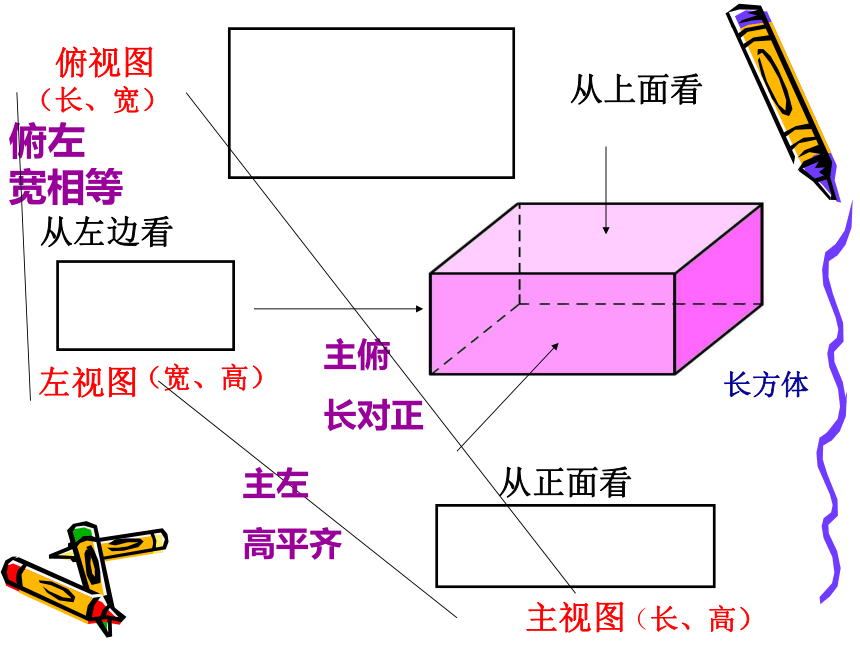

俯左
宽相等（长、高）（宽、高）（长、宽）主左
高平齐主俯

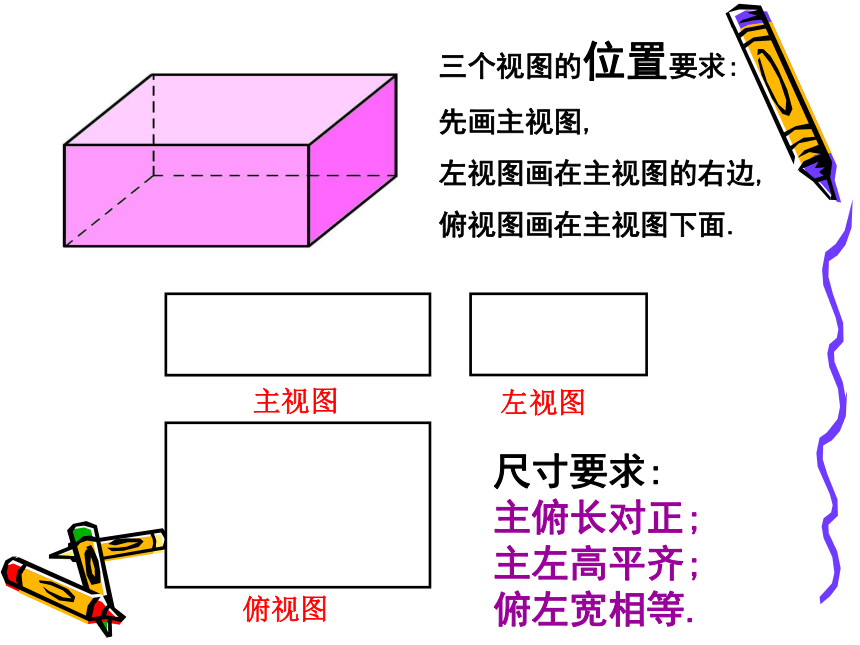

长对正长方体主视图 左视图俯视图三个视图的位置要求:
先画主视图,
左视图画在主视图的右边,
俯视图画在主视图下面.尺寸要求:
主俯长对正;
主左高平齐;

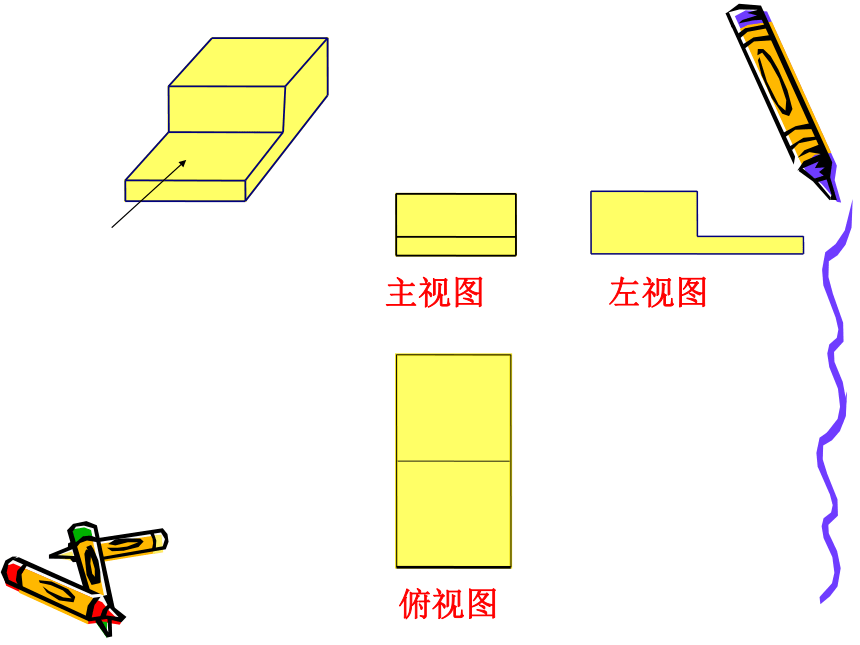

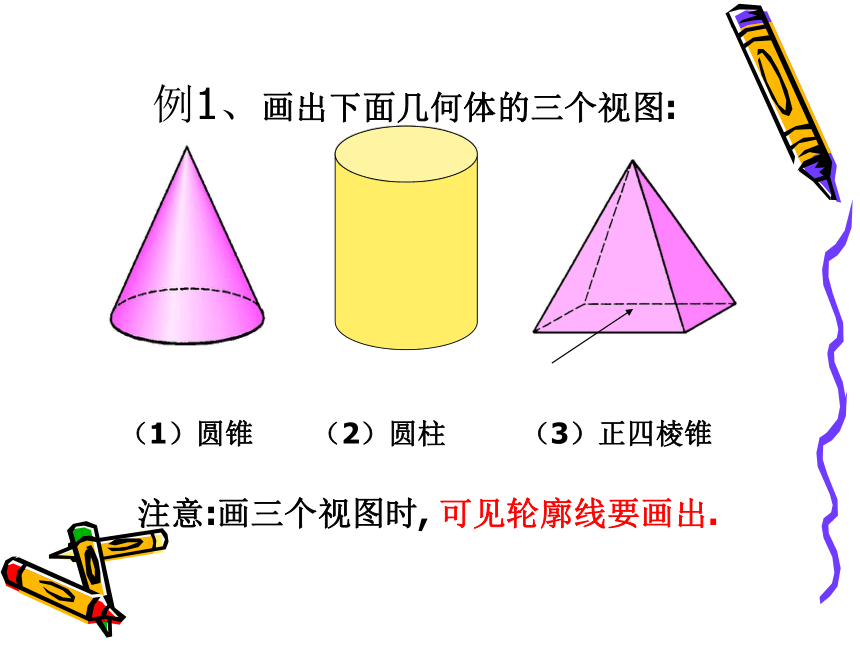

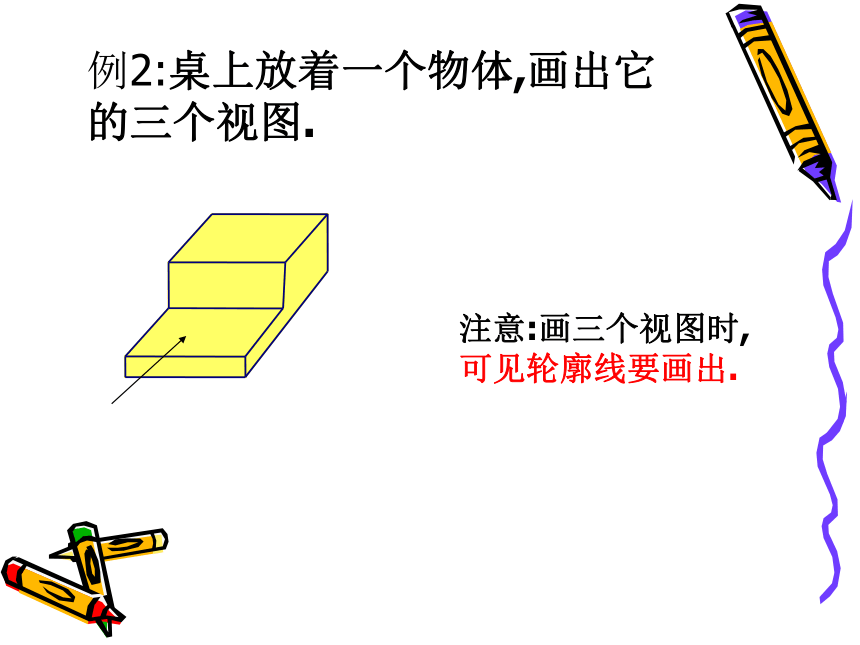

俯左宽相等.例1、画出下面几何体的三个视图:注意:画三个视图时, 可见轮廓线要画出.（1）圆锥 （2）圆柱 （3）正四棱锥例2:桌上放着一个物体,画出它的三个视图.注意:画三个视图时, 可见轮廓线要画出.主视图俯视图左视图练一练:1、画出圆台的三个视图：主视图俯视图左视图练一练:2、四棱台的俯视图是（ ）（A）（B）（C）（D）D一个玻璃正方体如图所示,其中粗线表示嵌在正方体内的铁丝,画出这个几何体的三个视图.考考你:俯视图主视图左视图从上面看从左面看从正面看主视图左视图俯视图例3：画出下面立方块组合体的三个视图。主视图左视图俯视图练一练：下面是由10个棱长是1㎝的小正方体搭成的
组合体,画出它的三个视图;并求这个几何体的表面积。几何体的表面积=2×三个视图的面积和3、一个画家有14块边长为1m的小正方体，他在地面上把它们摆成如图的形式，然后他把露出的表面都涂上颜色，那么被涂颜色的总面积是多少？分析：被涂色的总面积=
从正面看到的图形面积+
从左面看到的图形面积+
从后面看到的图形面积+
从右面看到的图形面积+
从上面看到的图形面积被涂色总面积=2×主视图面积+2×左视图面积+俯视图面积练一练:小结这节课我们学习了从三个不同的方向看立体图形。1.从正面看---主视图，从左面看---左视图，
从上面看---俯视图。2.能识别并按要求画出简单几何体的三个视图。3.能画简单的组合体的三个视图，并能用三个视图使问题简化。4. 经历从不同的方向看物体的活动，进一步感知立体图形和平面图形之间的关系，发展空间观念。
