20.5 磁生电 寒假复习练习（含答案） 2023-2024学年人教版物理九年级全一册

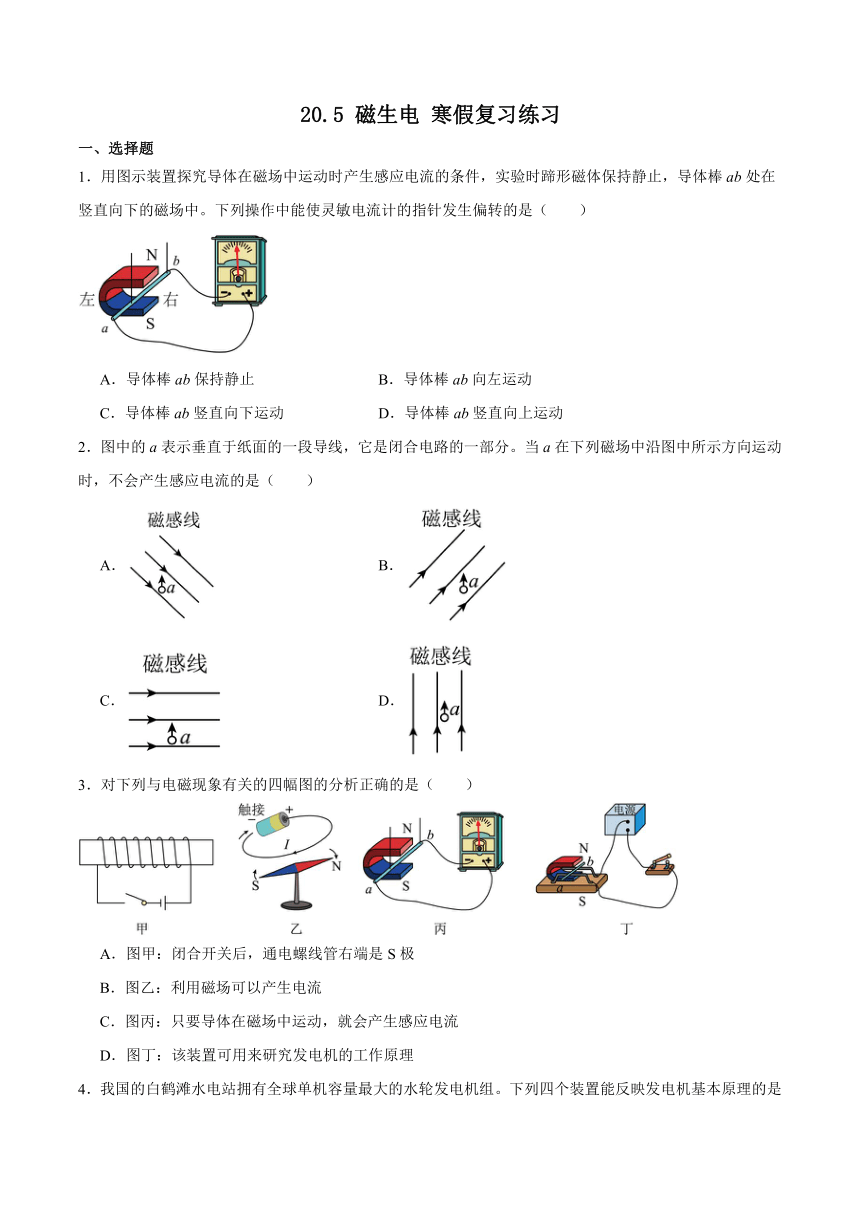

20.5 磁生电 寒假复习练习
一、选择题
1．用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（　　）
A．导体棒ab保持静止 B．导体棒ab向左运动
C．导体棒ab竖直向下运动 D．导体棒ab竖直向上运动
2．图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分。当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（　　）
A． B．
C． D．
3．对下列与电磁现象有关的四幅图的分析正确的是（　　）
A．图甲：闭合开关后，通电螺线管右端是S极
B．图乙：利用磁场可以产生电流
C．图丙：只要导体在磁场中运动，就会产生感应电流
D．图丁：该装置可用来研究发电机的工作原理

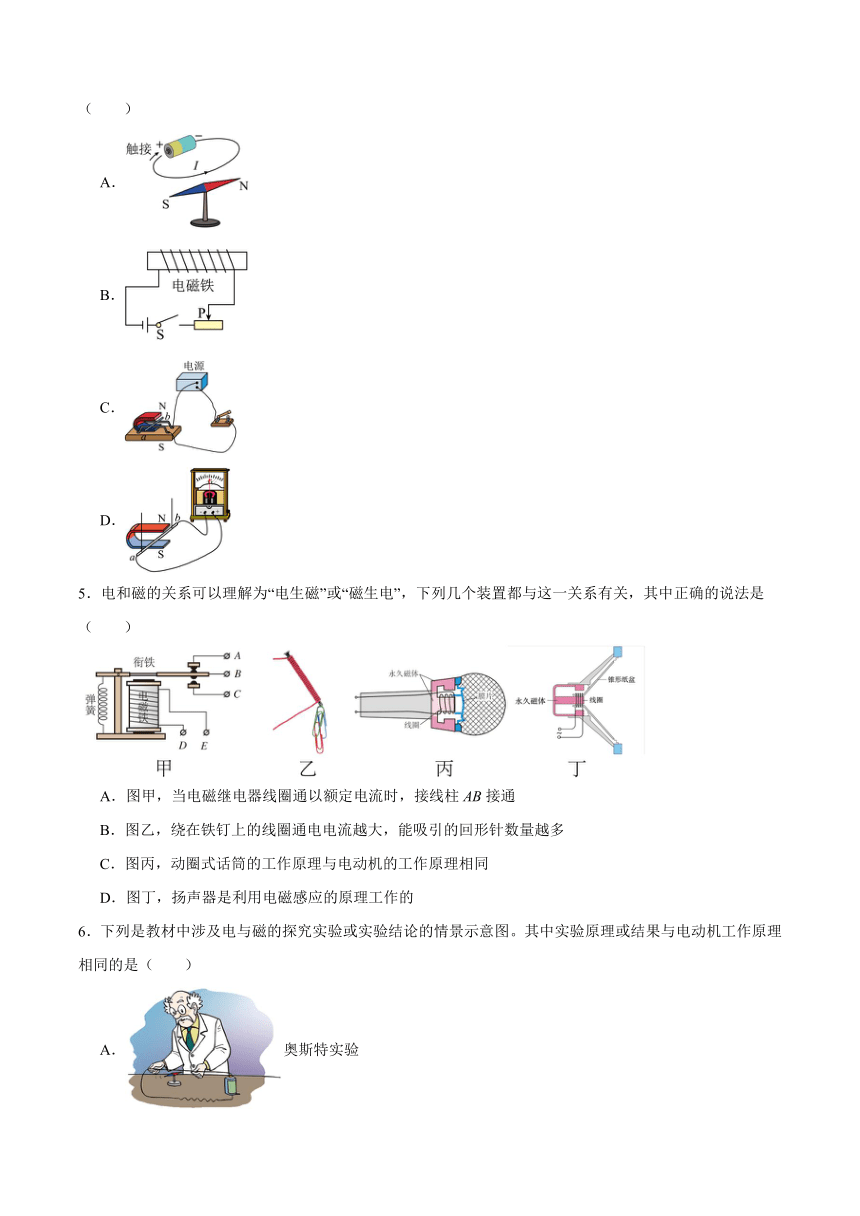

4．我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（　　）
A．
B．
C．
D．
5．电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（　　）
A．图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通
B．图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多
C．图丙，动圈式话筒的工作原理与电动机的工作原理相同
D．图丁，扬声器是利用电磁感应的原理工作的

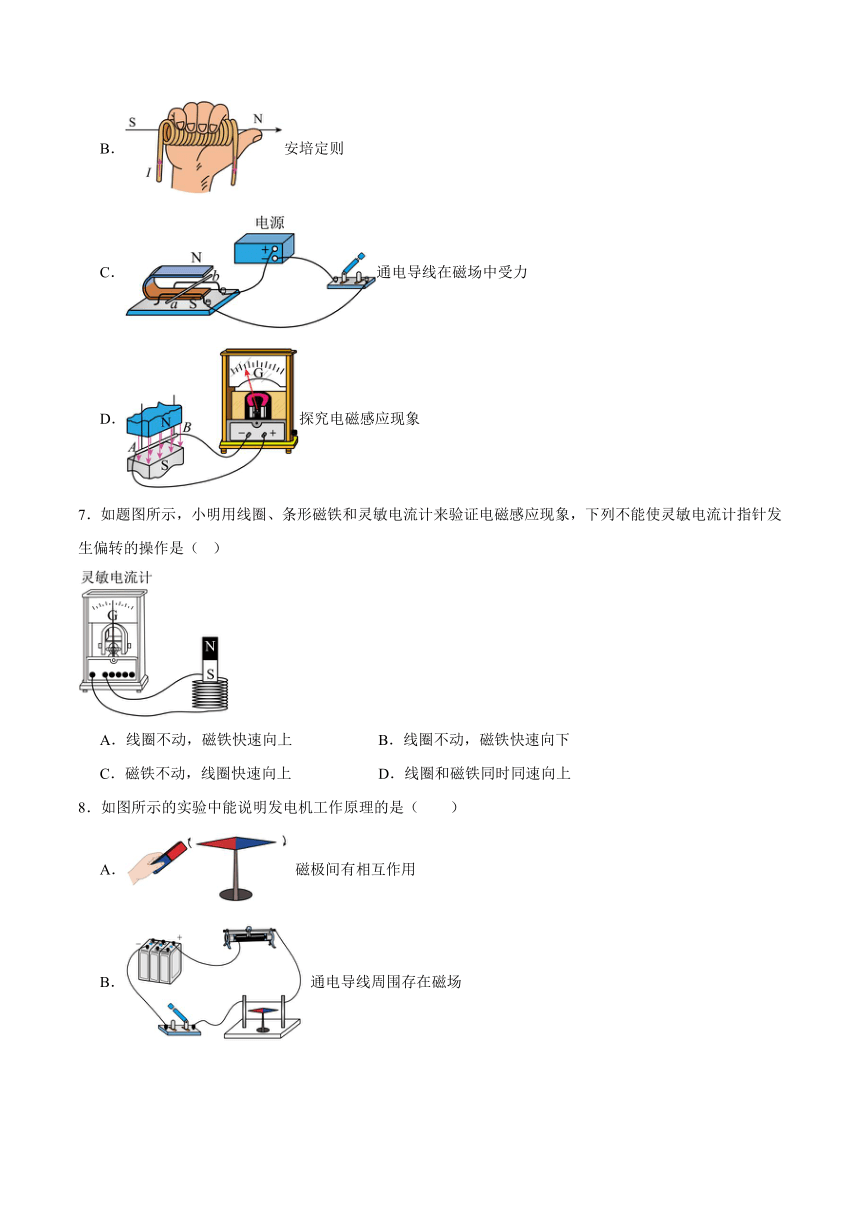

6．下列是教材中涉及电与磁的探究实验或实验结论的情景示意图。其中实验原理或结果与电动机工作原理相同的是（　　）
A．奥斯特实验
B．安培定则
C．通电导线在磁场中受力
D．探究电磁感应现象
7．如题图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是（ ）
A．线圈不动，磁铁快速向上 B．线圈不动，磁铁快速向下
C．磁铁不动，线圈快速向上 D．线圈和磁铁同时同速向上
8．如图所示的实验中能说明发电机工作原理的是（　　）
A． 磁极间有相互作用
B． 通电导线周围存在磁场
C． 通电导体在磁场中受力
D． 电磁感应现象
二、填空题
9．有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的LED灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了 ，LED灯相当于 （选填“电源”或“用电器”）。 （选填“发电机”或“电动机”）就是根据电磁感应的原理制成的。
10．小明利用如图所示装置探究“导体在磁场中产生电流的条件”，他通过观察灵敏电流表的 来判断是否产生了感应电流。经过多次尝试，他发现，当闭合电路的一部分导体在磁场中做 运动时，导体中就会产生感应电流。

11．物理学的每一次重大发现，都为人类的文明和发展做出了杰出贡献。牛顿用光的色散实验证明了白光是由 混合而成的，揭开了光的颜色之谜。法拉第经过十年的不懈探索发现了 现象，开辟了人类大规模使用电能的新时代。
12．如图所示，卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用力转动风扇叶子，看到灵敏电流计的指针偏转，这是 现象，此过程中机械能转化为 能。

13．图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB （竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中 感应电流。
三、实验题
14．某个LED发光的颜色与通过其电流方向的关系如图1
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1顺时针转动，由此可知线圈2 转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向 （选填“不变”“变化”），该磁场可能的分布包括图4中哪些选项 ？
15．小明学习了“电与磁”相关知识后，利用题图所示的装置进行实验。
（1）将磁体向下插入螺线管中时灵敏电流计的指针向左偏转，由此可知：电路中有 产生，这个现象叫做 现象；
（2）将磁体的N、S极对调后，再次向下插入螺线管，灵敏电流计的指针向 （选填“左”或“右”）偏转；
（3）要使灵敏电流计的指针摆动角度变大，可采取的方法是 （写1种即可）；
（4）若磁体在螺线管上方从左向右移动，灵敏电流计的指针 （选填“会”或“不会”）偏转；
（5）该装置揭示的原理可应用于学校广播系统中的 （选填“扬声器”或“动圈式话筒”）。
参考答案
1．B
2．D
3．A
4．D
5．B
6．C
7．D
8．D
9．感应电流 用电器 发电机
10．指针是否偏转 切割磁感线
11．七色光 电磁感应
12．电磁感应 电
13．竖直 无
14．顺时针 变化 ①③④
15．感应电流 电磁感应 右 可增大切割的速度（或换用磁性更强的磁体） 会 动圈式话筒
