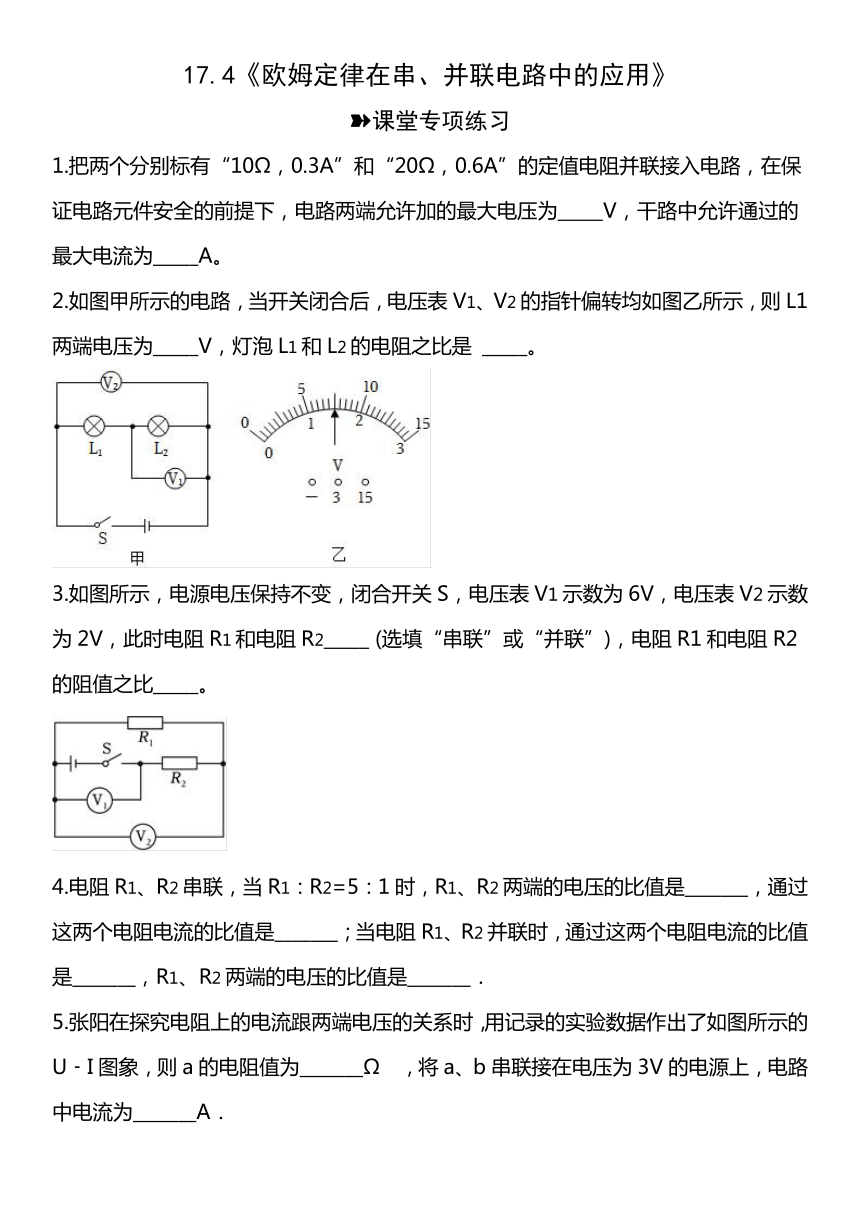

17.4《欧姆定律在串、并联电路中的应用》
课堂专项练习
1.把两个分别标有“10Ω，0.3A”和“20Ω，0.6A”的定值电阻并联接入电路，在保证电路元件安全的前提下，电路两端允许加的最大电压为_____V，干路中允许通过的最大电流为_____A。
2.如图甲所示的电路，当开关闭合后，电压表V1、V2的指针偏转均如图乙所示，则L1两端电压为_____V，灯泡L1和L2的电阻之比是 _____。
3.如图所示，电源电压保持不变，闭合开关S，电压表V1示数为6V，电压表V2示数为2V，此时电阻R1和电阻R2_____ (选填“串联”或“并联”)，电阻R1和电阻R2的阻值之比_____。
4.电阻R1、R2串联，当R1：R2=5：1时，R1、R2两端的电压的比值是_______，通过这两个电阻电流的比值是_______；当电阻R1、R2并联时，通过这两个电阻电流的比值是_______，R1、R2两端的电压的比值是_______．

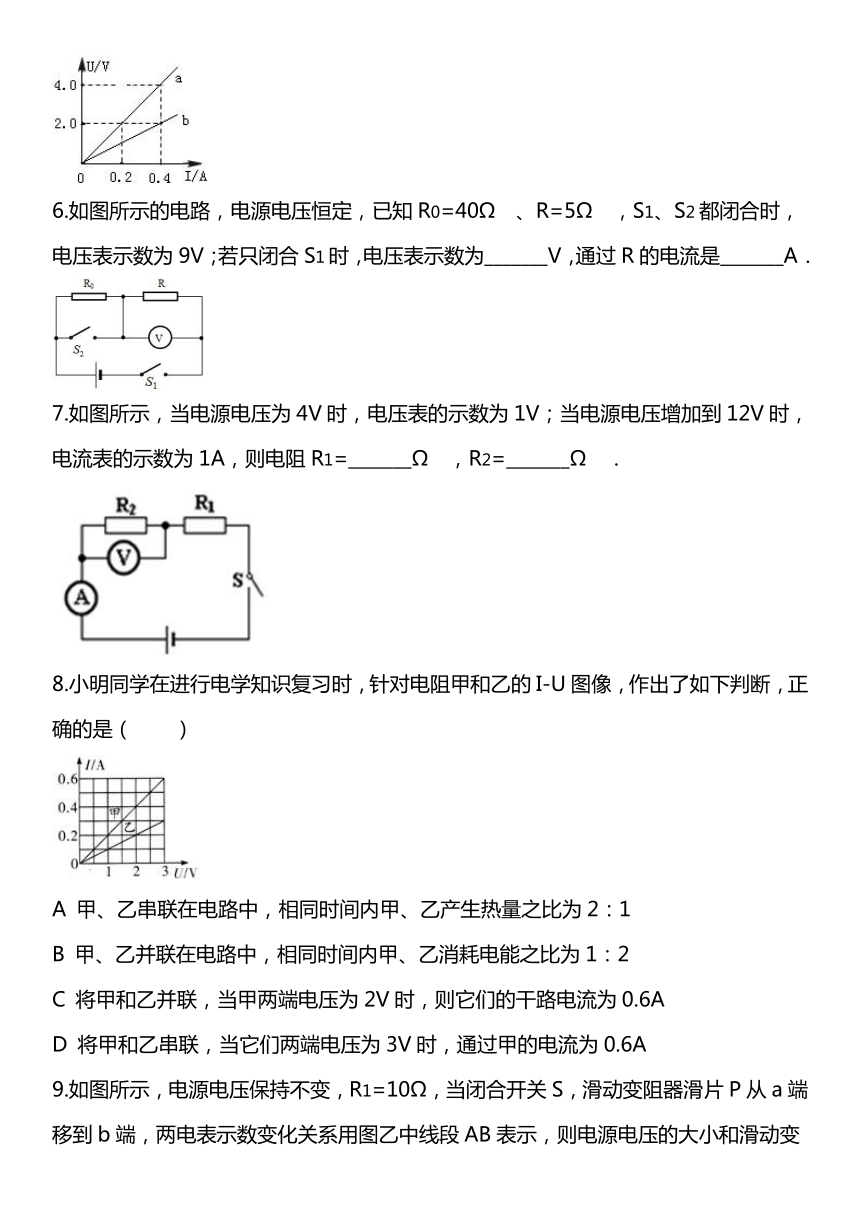

5.张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象，则a的电阻值为_______Ω ，将a、b串联接在电压为3V的电源上，电路中电流为_______A．
6.如图所示的电路，电源电压恒定，已知R0=40Ω 、R=5Ω ，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为_______V，通过R的电流是_______A．
7.如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A，则电阻R1=_______Ω ，R2=_______Ω ．
8.小明同学在进行电学知识复习时，针对电阻甲和乙的I-U图像，作出了如下判断，正确的是（　　）
A 甲、乙串联在电路中，相同时间内甲、乙产生热量之比为2：1
B 甲、乙并联在电路中，相同时间内甲、乙消耗电能之比为1：2
C 将甲和乙并联，当甲两端电压为2V时，则它们的干路电流为0.6A
D 将甲和乙串联，当它们两端电压为3V时，通过甲的电流为0.6A
9.如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为(　　)
A 4V 10Ω
B 4V 20Ω
C 6V 10Ω
D 6V 20Ω
10.如图所示电路，开关闭合时观察到L1和L2两灯均不发光，电流表无示数，电压表有示数，其原因可能是（　　）
A L1开路
B L2开路
C 电流表开路
D 电流表短路
11.如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将(　　)
A 变大
B 变小
C 不变
D 无法确定
12.如图所示电路，电源电压为6V，已知电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1阻值为10Ω ，滑动变阻器R2的最大阻值为50Ω ．开关闭合后，在滑动变阻器滑片滑动过程中，保证电流表，电压表不被烧坏的情况下，下列说法中正确的是(　　)
A 滑动变阻器滑片滑动过程中，电流表先达到最大量程
B 电路中通过的最大电流是0.6A
C 滑动变阻器滑片不允许滑到最左端
D 电流表的最小读数是0.1A
13.如图所示，电源两端的电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是(　　)
A 电流表示数变大，电压表示数变大
B 电流表示数变小，电压表示数变小
C 电流表示数变大，电压表示数变小
D 电流表示数变小，电压表示数变大
14.如图所示，已知电源两端电压U=15V保持不变，电阻R1=5Ω，当开关闭合时，电压表示数为5V。求：
（1）电阻R2两端的电压U2；
（2）电阻R2的阻值。
