探究电路 单元测试
选择题

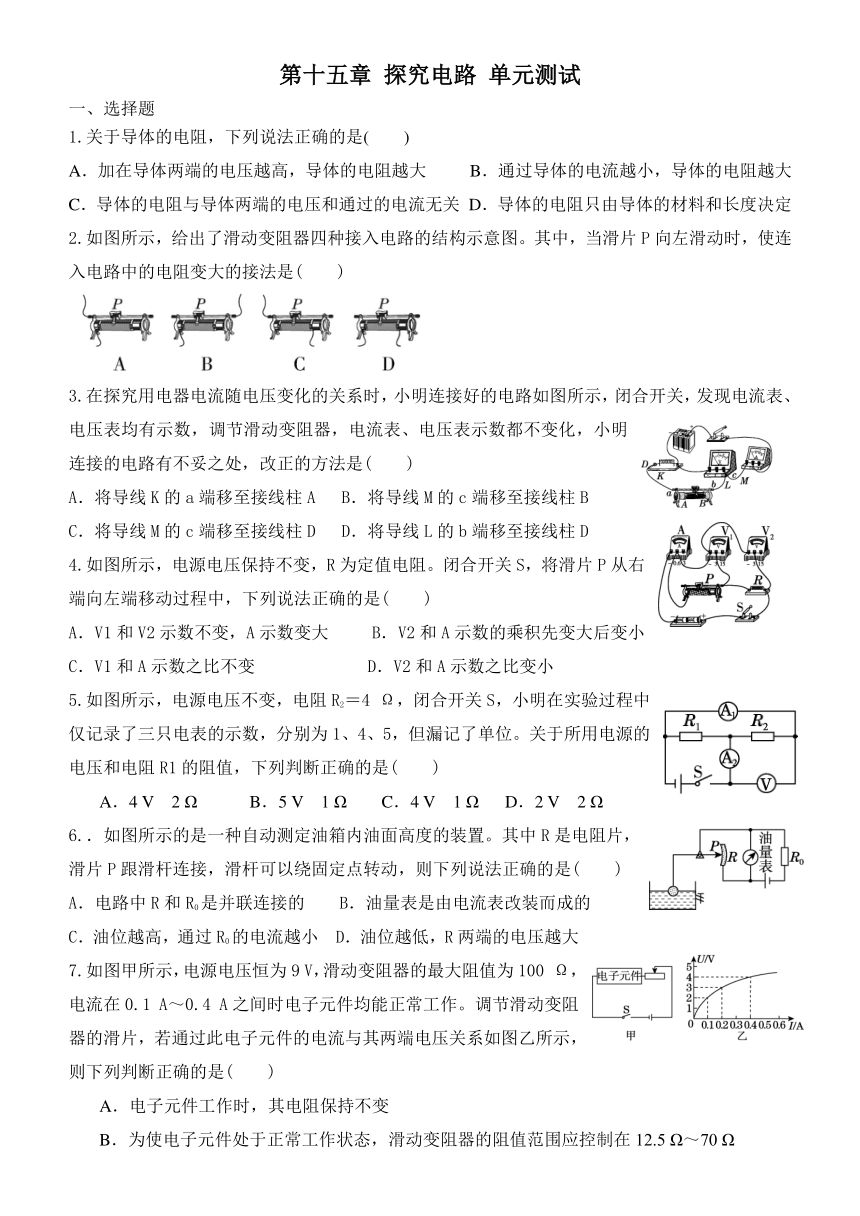

1.关于导体的电阻，下列说法正确的是(　　)
A．加在导体两端的电压越高，导体的电阻越大 B．通过导体的电流越小，导体的电阻越大
C．导体的电阻与导体两端的电压和通过的电流无关 D．导体的电阻只由导体的材料和长度决定
2.如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是(　　)
3.在探究用电器电流随电压变化的关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是(　　)
A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D
4.如图所示，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是(　　)
A．V1和V2示数不变，A示数变大 B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变 D．V2和A示数之比变小
5.如图所示，电源电压不变，电阻R2＝4 Ω，闭合开关S，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是(　　)
A．4 V　2 Ω B．5 V　1 Ω C．4 V　1 Ω D．2 V　2 Ω
6.．如图所示的是一种自动测定油箱内油面高度的装置。其中R是电阻片，滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是(　　)
A．电路中R和R0是并联连接的 B．油量表是由电流表改装而成的
C．油位越高，通过R0的电流越小 D．油位越低，R两端的电压越大
7.如图甲所示，电源电压恒为9 V，滑动变阻器的最大阻值为100 Ω，电流在0.1 A～0.4 A之间时电子元件均能正常工作。调节滑动变阻器的滑片，若通过此电子元件的电流与其两端电压关系如图乙所示，则下列判断正确的是(　　)
A．电子元件工作时，其电阻保持不变
B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5 Ω～70 Ω
C．当变阻器滑片在中点时，电子元件与滑动变阻器两端的电压之比为1?1
D．当电路中电流为0.2 A时，滑动变阻器接入电路中的阻值为20 Ω
二、填空题

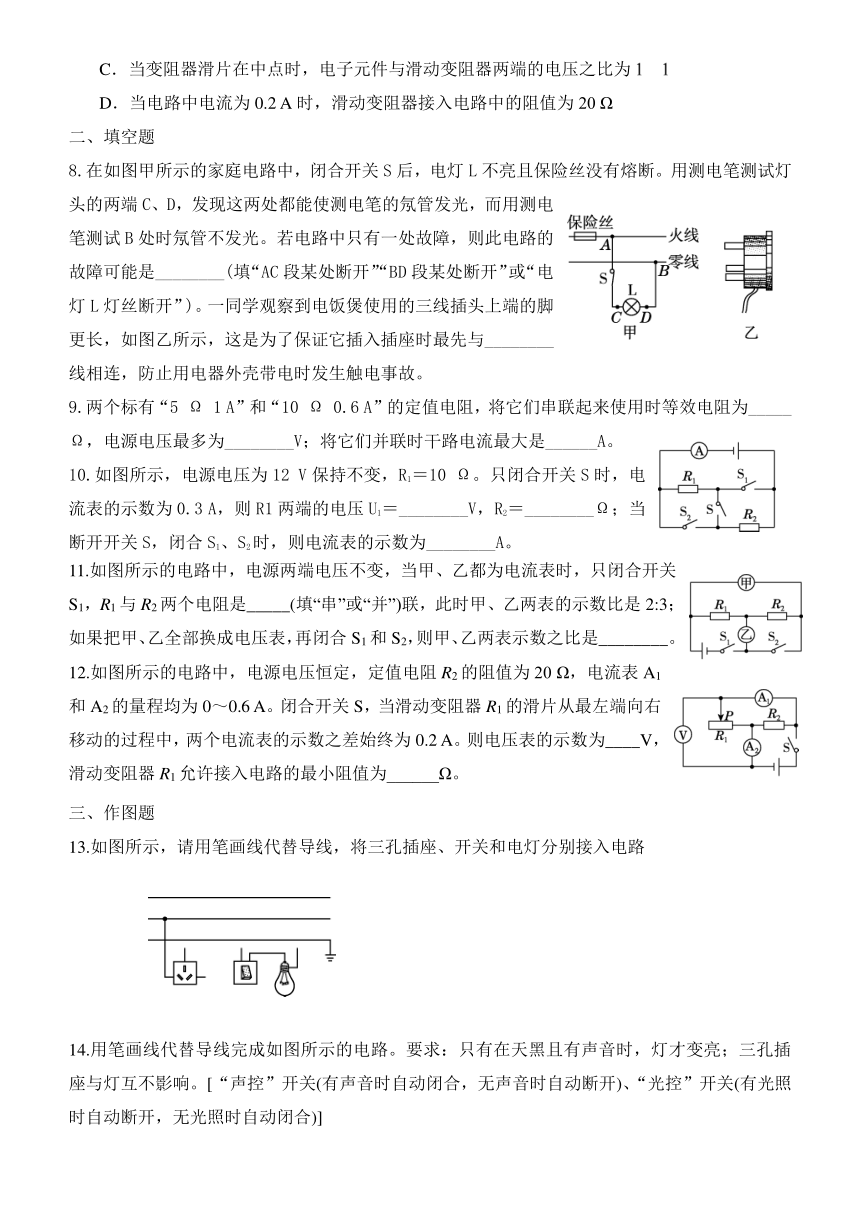

8.在如图甲所示的家庭电路中，闭合开关S后，电灯L不亮且保险丝没有熔断。用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，而用测电笔测试B处时氖管不发光。若电路中只有一处故障，则此电路的故障可能是________(填“AC段某处断开”“BD段某处断开”或“电灯L灯丝断开”)。一同学观察到电饭煲使用的三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与________线相连，防止用电器外壳带电时发生触电事故。
9.两个标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为________V；将它们并联时干路电流最大是______A。
10.如图所示，电源电压为12 V保持不变，R1＝10 Ω。只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A。
11.如图所示的电路中，电源两端电压不变，当甲、乙都为电流表时，只闭合开关S1，R1与R2两个电阻是_____(填“串”或“并”)联，此时甲、乙两表的示数比是2:3；如果把甲、乙全部换成电压表，再闭合S1和S2，则甲、乙两表示数之比是________。
12.如图所示的电路中，电源电压恒定，定值电阻R2的阻值为20 Ω，电流表A1和A2的量程均为0～0.6 A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2 A。则电压表的示数为____V，滑动变阻器R1允许接入电路的最小阻值为______Ω。
三、作图题

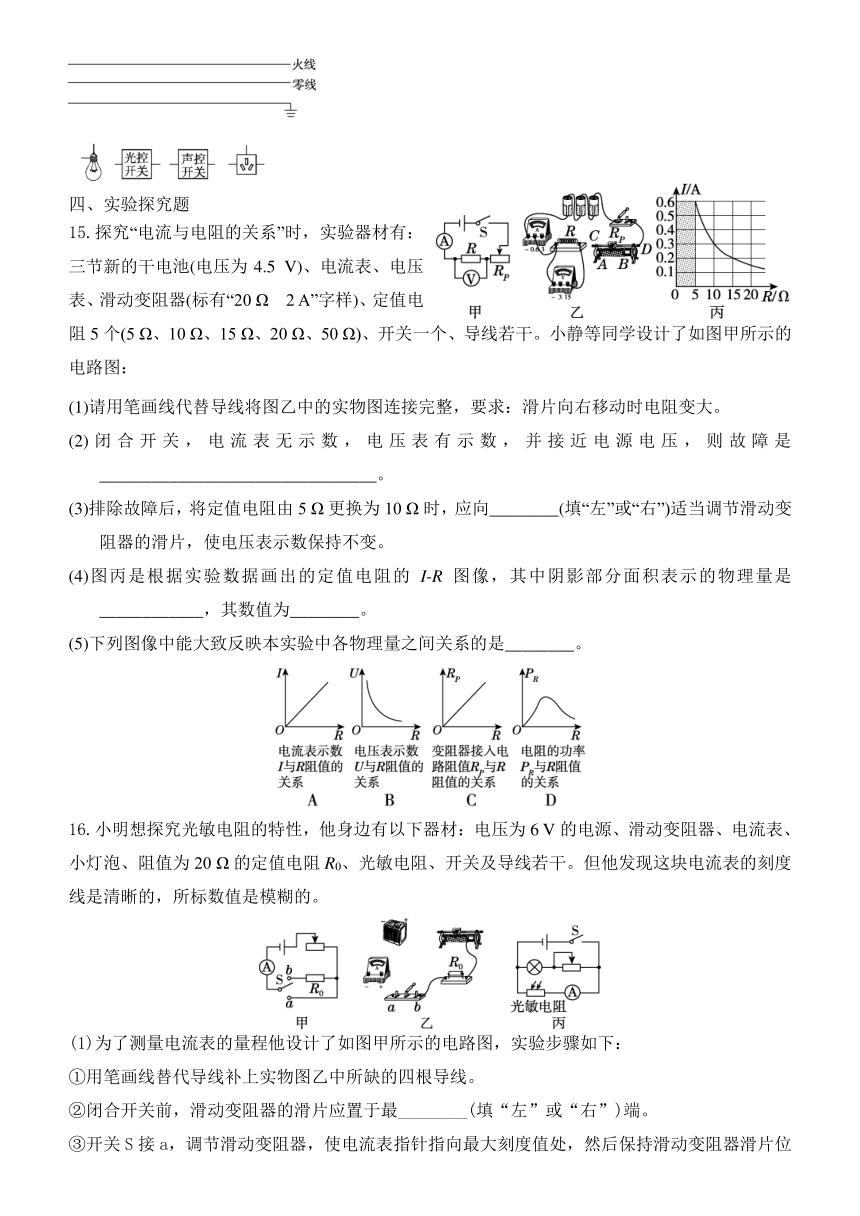

13.如图所示，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路
14.用笔画线代替导线完成如图所示的电路。要求：只有在天黑且有声音时，灯才变亮；三孔插座与灯互不影响。[“声控”开关(有声音时自动闭合，无声音时自动断开)、“光控”开关(有光照时自动断开，无光照时自动闭合)]
实验探究题
15.探究“电流与电阻的关系”时，实验器材有：三节新的干电池(电压为4.5 V)、电流表、电压表、滑动变阻器(标有“20 Ω 2 A”字样)、定值电阻5个(5 Ω、10 Ω、15 Ω、20 Ω、50 Ω)、开关一个、导线若干。小静等同学设计了如图甲所示的电路图：
(1)请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大。
(2)闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障是________________________________。
(3)排除故障后，将定值电阻由5 Ω更换为10 Ω时，应向________(填“左”或“右”)适当调节滑动变阻器的滑片，使电压表示数保持不变。
(4)图丙是根据实验数据画出的定值电阻的I R图像，其中阴影部分面积表示的物理量是____________，其数值为________。
(5)下列图像中能大致反映本实验中各物理量之间关系的是________。
16.小明想探究光敏电阻的特性，他身边有以下器材：电压为6 V的电源、滑动变阻器、电流表、小灯泡、阻值为20 Ω的定值电阻R0、光敏电阻、开关及导线若干。但他发现这块电流表的刻度线是清晰的，所标数值是模糊的。
(1)为了测量电流表的量程他设计了如图甲所示的电路图，实验步骤如下：
①用笔画线替代导线补上实物图乙中所缺的四根导线。
②闭合开关前，滑动变阻器的滑片应置于最________(填“左”或“右”)端。
③开关S接a，调节滑动变阻器，使电流表指针指向最大刻度值处，然后保持滑动变阻器滑片位置不变，开关S接b，发现电流表指针指向最大刻度值的三分之一处。
④由以上信息可知，滑动变阻器接入电路的阻值为________Ω，该电流表的最大刻度值为________A。
(2)小明利用上述部分元件来探究光敏电阻的特性，他设计的实验电路如图丙所示，并进行如下操作：
①实验中保持小灯泡正对光敏电阻(不考虑其他光源对光敏电阻阻值的影响，忽略小灯泡阻值变化)，由左向右缓慢调节滑动变阻器滑片，会发现小灯泡发光________(填“变亮”或“变暗”)。
②同时观察到电流表的示数变大，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而________(填“增大”或“减小”)。
计算题
17.如图所示的为湿度表的简化工作原理图，电源电压恒为6 V，定值电阻R0＝5 Ω，R为湿敏电阻，其阻值R随环境湿度RH的变化如图所示，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”。闭合开关S，在保证两表安全的情况下：
(1)环境湿度增加，电流表的示数________。
(2)当电路中电流表的示数为400 mA时，电阻R的阻值为多少？
(3)环境湿度为60%时，电压表的示数为多少？
(4)湿度表能够测量的最大环境湿度是多少？
参考答案
一、1.C　
C　
B　
D　
C　
D　
7．B
二、8.BD段某处断开；地　
9．15；9；1.5　
10．3；30；1.6
11．并；3?1
12．4；10
三、13.如图所示。
(
解：如图所示
)14.
四、15.解：(1)如图所示。
(2)定值电阻断路　(3)右　
(4)电阻两端的电压；3 V　(5)C
16．解：(1)①如图所示。
②左　④10；0.6　
(2)①变亮　②减小
五、17.解：由电路图可知，闭合开关，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
(1)变大
(2)根据欧姆定律I＝知当电路中电流表的示数为400 mA时电路的总电阻
R总＝＝＝15 Ω，
由串联电路电阻的规律知电阻R的阻值R＝R总－R0＝15 Ω－5 Ω＝10 Ω。
(3)当环境湿度为60%时，电阻为7.5 Ω，此时电路的电流
I′＝＝＝0.48 A，
R0两端的电压U0＝I′R0＝0.48 A×5 Ω＝2.4 V，即电压表的示数为2.4 V。
(4)因为电流表的量程为0～0.6 A，要使湿度表能够测量的环境湿度最大，湿敏电阻的阻值需要最小，电路的总电阻也最小，电路的电流最大，最大为0.6 A，由I＝得电路的最小总电阻R总最小＝＝＝10 Ω，由串联电路电阻的规律知湿敏电阻的最小阻值R小＝R总最小－R0＝10 Ω－5 Ω＝5 Ω，此时定值电阻两端的电压U0′＝I大R0＝0.6 A×5 Ω＝3 V，此时没有超过电压表的量程，对照题图知此时的环境湿度为80%，即湿度表能够测量的最大环境湿度是80%。
