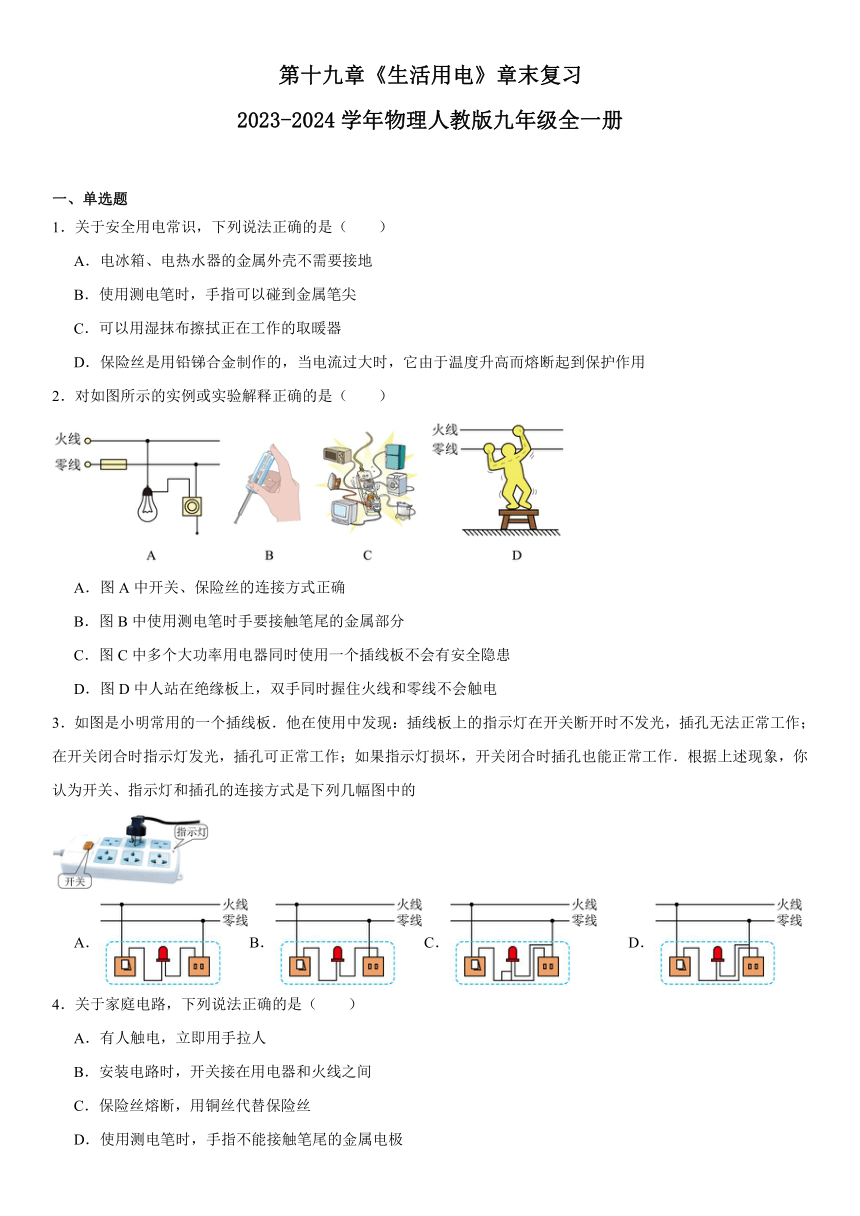

第十九章《生活用电》章末复习
2023-2024学年物理人教版九年级全一册
一、单选题
1．关于安全用电常识，下列说法正确的是（　　）
A．电冰箱、电热水器的金属外壳不需要接地
B．使用测电笔时，手指可以碰到金属笔尖
C．可以用湿抹布擦拭正在工作的取暖器
D．保险丝是用铅锑合金制作的，当电流过大时，它由于温度升高而熔断起到保护作用
2．对如图所示的实例或实验解释正确的是（　　）
A．图A中开关、保险丝的连接方式正确
B．图B中使用测电笔时手要接触笔尾的金属部分
C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图D中人站在绝缘板上，双手同时握住火线和零线不会触电
3．如图是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔无法正常工作；在开关闭合时指示灯发光，插孔可正常工作；如果指示灯损坏，开关闭合时插孔也能正常工作．根据上述现象，你认为开关、指示灯和插孔的连接方式是下列几幅图中的
A．B．C． D．
4．关于家庭电路，下列说法正确的是（ ）
A．有人触电，立即用手拉人
B．安装电路时，开关接在用电器和火线之间
C．保险丝熔断，用铜丝代替保险丝
D．使用测电笔时，手指不能接触笔尾的金属电极

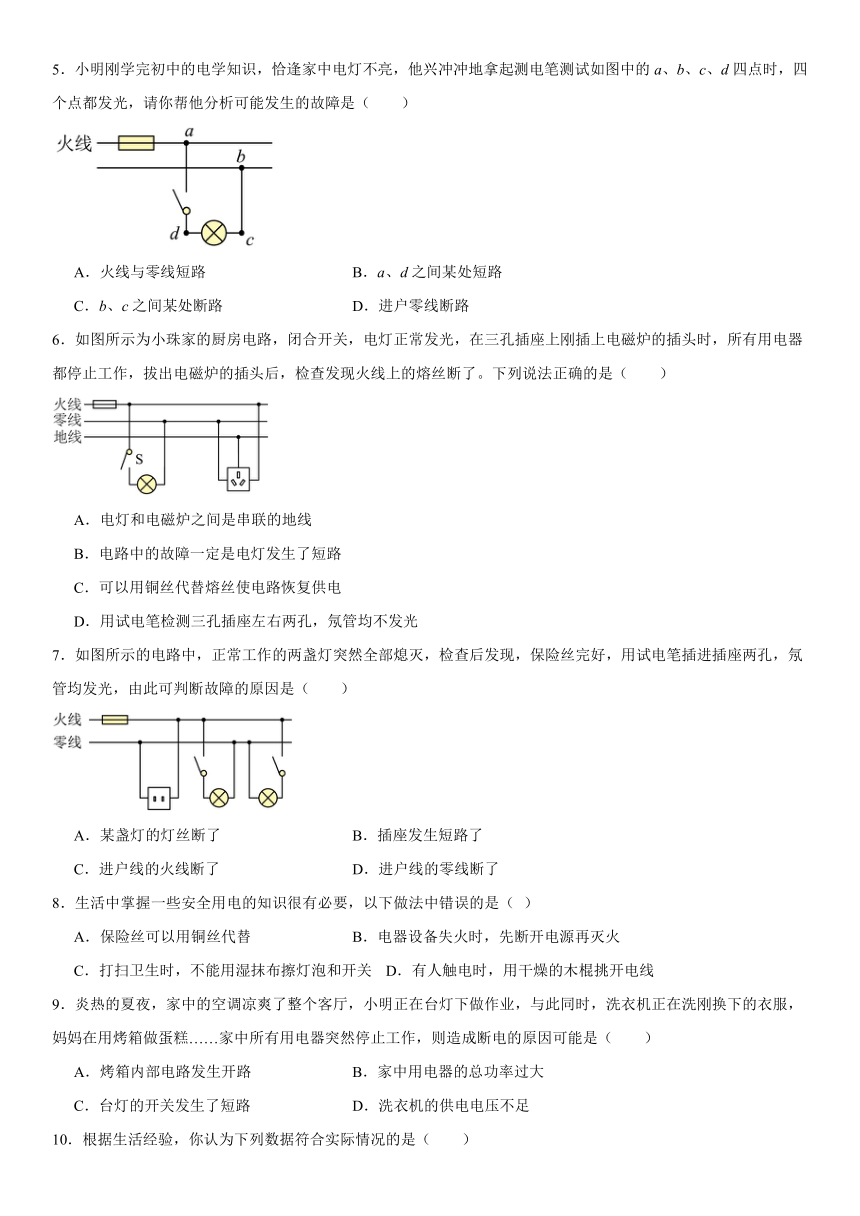

5．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，四个点都发光，请你帮他分析可能发生的故障是（ ）
A．火线与零线短路 B．a、d之间某处短路
C．b、c之间某处断路 D．进户零线断路
6．如图所示为小珠家的厨房电路，闭合开关，电灯正常发光，在三孔插座上刚插上电磁炉的插头时，所有用电器都停止工作，拔出电磁炉的插头后，检查发现火线上的熔丝断了。下列说法正确的是（　　）
A．电灯和电磁炉之间是串联的地线
B．电路中的故障一定是电灯发生了短路
C．可以用铜丝代替熔丝使电路恢复供电
D．用试电笔检测三孔插座左右两孔，氖管均不发光
7．如图所示的电路中，正常工作的两盏灯突然全部熄灭，检查后发现，保险丝完好，用试电笔插进插座两孔，氖管均发光，由此可判断故障的原因是（　　）
A．某盏灯的灯丝断了 B．插座发生短路了
C．进户线的火线断了 D．进户线的零线断了
8．生活中掌握一些安全用电的知识很有必要，以下做法中错误的是（ ）
A．保险丝可以用铜丝代替 B．电器设备失火时，先断开电源再灭火
C．打扫卫生时，不能用湿抹布擦灯泡和开关 D．有人触电时，用干燥的木棍挑开电线
9．炎热的夏夜，家中的空调凉爽了整个客厅，小明正在台灯下做作业，与此同时，洗衣机正在洗刚换下的衣服，妈妈在用烤箱做蛋糕……家中所有用电器突然停止工作，则造成断电的原因可能是（　　）
A．烤箱内部电路发生开路 B．家中用电器的总功率过大
C．台灯的开关发生了短路 D．洗衣机的供电电压不足
10．根据生活经验，你认为下列数据符合实际情况的是（　　）

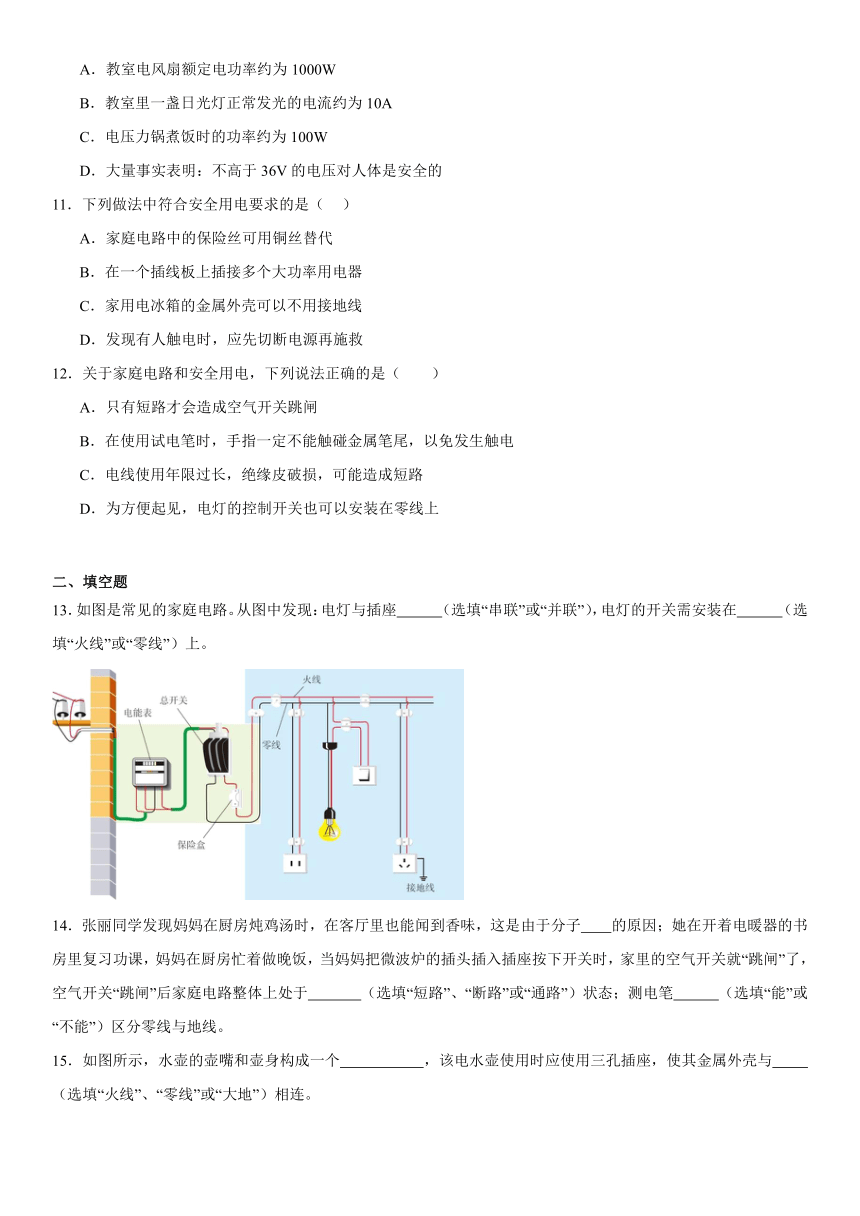

A．教室电风扇额定电功率约为1000W
B．教室里一盏日光灯正常发光的电流约为10A
C．电压力锅煮饭时的功率约为100W
D．大量事实表明：不高于36V的电压对人体是安全的
11．下列做法中符合安全用电要求的是（ ）
A．家庭电路中的保险丝可用铜丝替代
B．在一个插线板上插接多个大功率用电器
C．家用电冰箱的金属外壳可以不用接地线
D．发现有人触电时，应先切断电源再施救
12．关于家庭电路和安全用电，下列说法正确的是（　　）
A．只有短路才会造成空气开关跳闸
B．在使用试电笔时，手指一定不能触碰金属笔尾，以免发生触电
C．电线使用年限过长，绝缘皮破损，可能造成短路
D．为方便起见，电灯的控制开关也可以安装在零线上
二、填空题
13．如图是常见的家庭电路。从图中发现：电灯与插座 （选填“串联”或“并联”），电灯的开关需安装在 （选填“火线”或“零线”）上。
14．张丽同学发现妈妈在厨房炖鸡汤时，在客厅里也能闻到香味，这是由于分子 的原因；她在开着电暖器的书房里复习功课，妈妈在厨房忙着做晚饭，当妈妈把微波炉的插头插入插座按下开关时，家里的空气开关就“跳闸”了，空气开关“跳闸”后家庭电路整体上处于 （选填“短路”、“断路”或“通路”）状态；测电笔 （选填“能”或“不能”）区分零线与地线。
15．如图所示，水壶的壶嘴和壶身构成一个 ，该电水壶使用时应使用三孔插座，使其金属外壳与 （选填“火线”、“零线”或“大地”）相连。
16．一般情况下，对人体安全的电压不高于 V，家庭电路中火线与零线之间的电压为 V。如图所示的移动插座，其中两孔插座与三孔插座之间是 （串/并）联的，图中的开关与插座之间是 联的。
三、实验题
17．认识短路的危害【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、 导线、电流表（演示电流表，0～5A档）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
（2）当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数．
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 ，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 效应．
为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．保险丝安装在玻璃管中，称为保险管．实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小．因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管．
18．（1）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路，可引起熔丝熔断；
（2）如图所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的 孔（选填三个孔的代号）。

四、综合题
19．某市场有甲、乙两种容积相同的电热水壶，额定电压均为220V，甲的额定功率为800W，乙的额定功率为1500W。请你从下列不同角度，作出选择并说明选购理由。
（1）烧开质量、初温相同的水，从烧水快的角度考虑，应选购哪种电热水壶？说明理由；
（2）家庭电路的电压是220V，若室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购哪种电热水壶？请写出计算、比较过程和结论。
20．如图，在家庭电路中安装开关、白炽灯泡和三孔插座各一个，要求开关S只控制灯泡L，灯泡不工作时插座也可使用，图中部分电路已连接。
（1）请在图中只添加4根导线，完成电路设计 ；
（2）长久使用后，白炽灯泡的钨丝会变细，原因是钨丝发生了 （填物态变化名称）现象；钨丝变细后电阻 （选填“变大”“变小”或“不变”）。

五、计算题
21．有一只家用电水壶，发热管的电阻为48.4Ω，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min钟内将一壶水烧开，若每kW·h的电费为0.6元，用它烧开一壶水，需用多少电费？
22．家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题；省时省电（比普通电饭锅节电30%以上）又便捷安全。如图所示是某款电压力锅及铭牌，请回答下列问题：
额定电压 220V 额定容量 5L
额定功率 1000W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？
(2)该电压力锅正常工作时电流多大？（小数点后保留两位）
(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2× 103J／(kg·℃)）
(4)小丽发现使用电压力锅炖肉时锅内温度很高，但导线处温度没有升高，请你帮他分析产生这种现象的原因是什么？
参考答案：
1．D
2．B
3．D
4．B
5．D
6．D
7．D
8．A
9．B
10．D
11．D
12．C
13． 并联 火线
14． 分子不停地做无规则运动 断路 不能
15． 连通器 大地
16． 36 220 并 串
17． 见解析 发光 有 A 很大 相同 正 热
18． 低 BD E
19．略
20． 升华 变大
21．(1)4.5A；(2)1000W；(3)0.15．
22．(1)三孔，电压力锅有金属外壳，需要用三孔插座接地线，防止触电；(2)4.55A；(3)1.134×106J；
