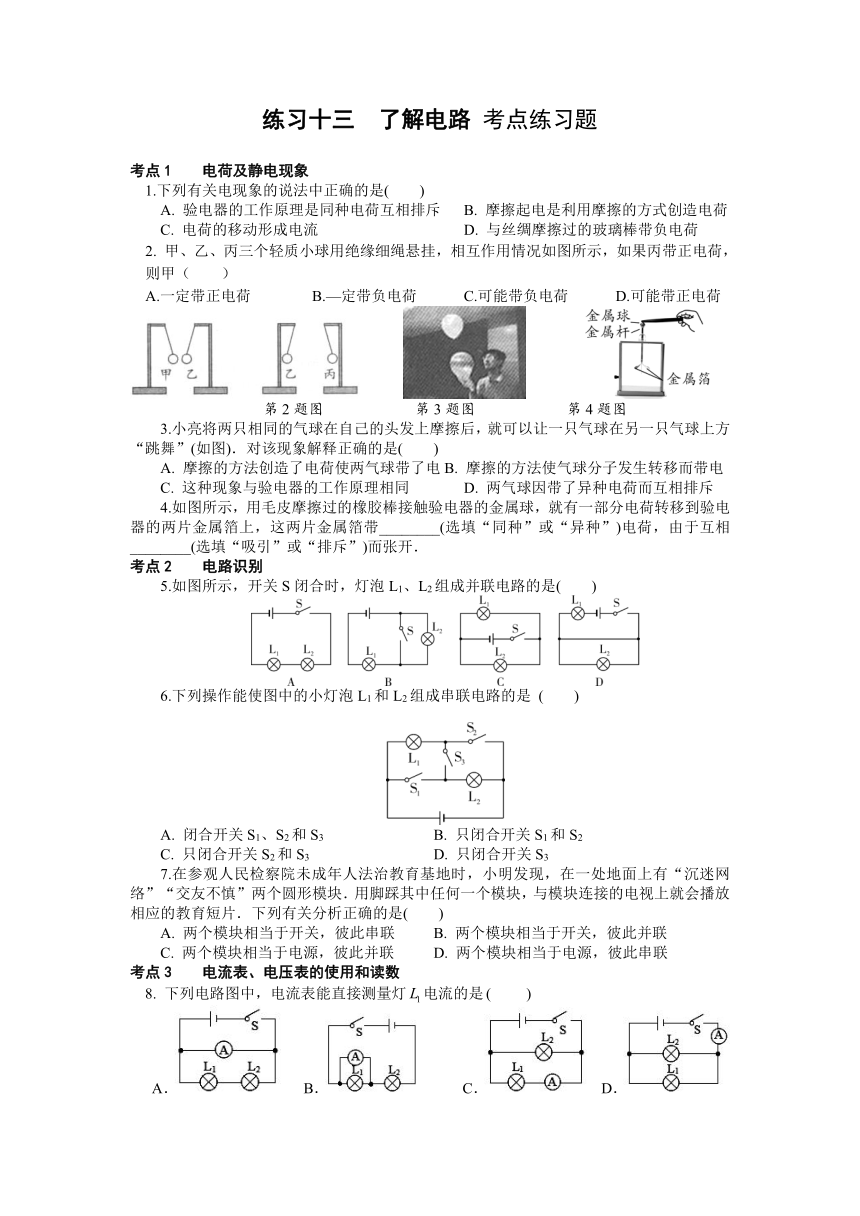

练习十三　了解电路 考点练习题
考点1　　电荷及静电现象
1.下列有关电现象的说法中正确的是(　　)
A. 验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷
C. 电荷的移动形成电流 D. 与丝绸摩擦过的玻璃棒带负电荷
2. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A.一定带正电荷 B.—定带负电荷 C.可能带负电荷 D.可能带正电荷
第2题图 第3题图 第4题图
3.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图)．对该现象解释正确的是(　　)
A. 摩擦的方法创造了电荷使两气球带了电B. 摩擦的方法使气球分子发生转移而带电
C. 这种现象与验电器的工作原理相同 D. 两气球因带了异种电荷而互相排斥
4.如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带________(选填“同种”或“异种”)电荷，由于互相________(选填“吸引”或“排斥”)而张开．
考点2　　电路识别
5.如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是(　　)
6.下列操作能使图中的小灯泡L1和L2组成串联电路的是 (　　)
A. 闭合开关S1、S2和S3 B. 只闭合开关S1和S2
C. 只闭合开关S2和S3 D. 只闭合开关S3
7.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是(　　)
A. 两个模块相当于开关，彼此串联 B. 两个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联 D. 两个模块相当于电源，彼此串联
考点3　　电流表、电压表的使用和读数
8. 下列电路图中，电流表能直接测量灯电流的是　　
A． B． C． D．

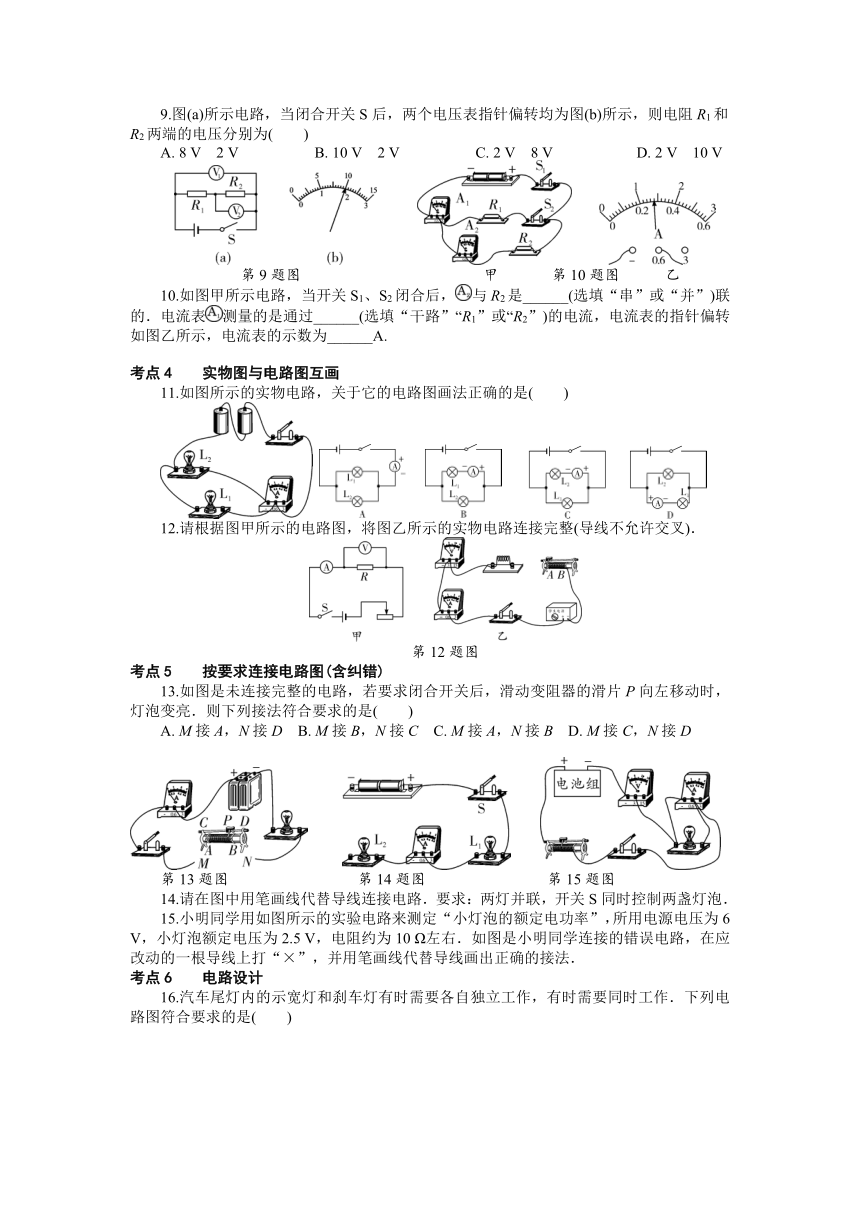

9.图(a)所示电路，当闭合开关S后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为(　　)
A. 8 V　2 V B. 10 V　2 V C. 2 V　8 V D. 2 V　10 V
第9题图 甲 第10题图 乙
10.如图甲所示电路，当开关S1、S2闭合后，与R2是______(选填“串”或“并”)联的．电流表测量的是通过______(选填“干路”“R1”或“R2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为______A.
考点4　　实物图与电路图互画
11.如图所示的实物电路，关于它的电路图画法正确的是(　　)
12.请根据图甲所示的电路图，将图乙所示的实物电路连接完整(导线不允许交叉)．
第12题图
考点5　　按要求连接电路图(含纠错)
13.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是(　　)
A. M接A，N接D B. M接B，N接C C. M接A，N接B D. M接C，N接D
第13题图 第14题图 第15题图
14.请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
15.小明同学用如图所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为6 V，小灯泡额定电压为2.5 V，电阻约为10 Ω左右．如图是小明同学连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法．
考点6　　电路设计
16.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作．下列电路图符合要求的是(　　)

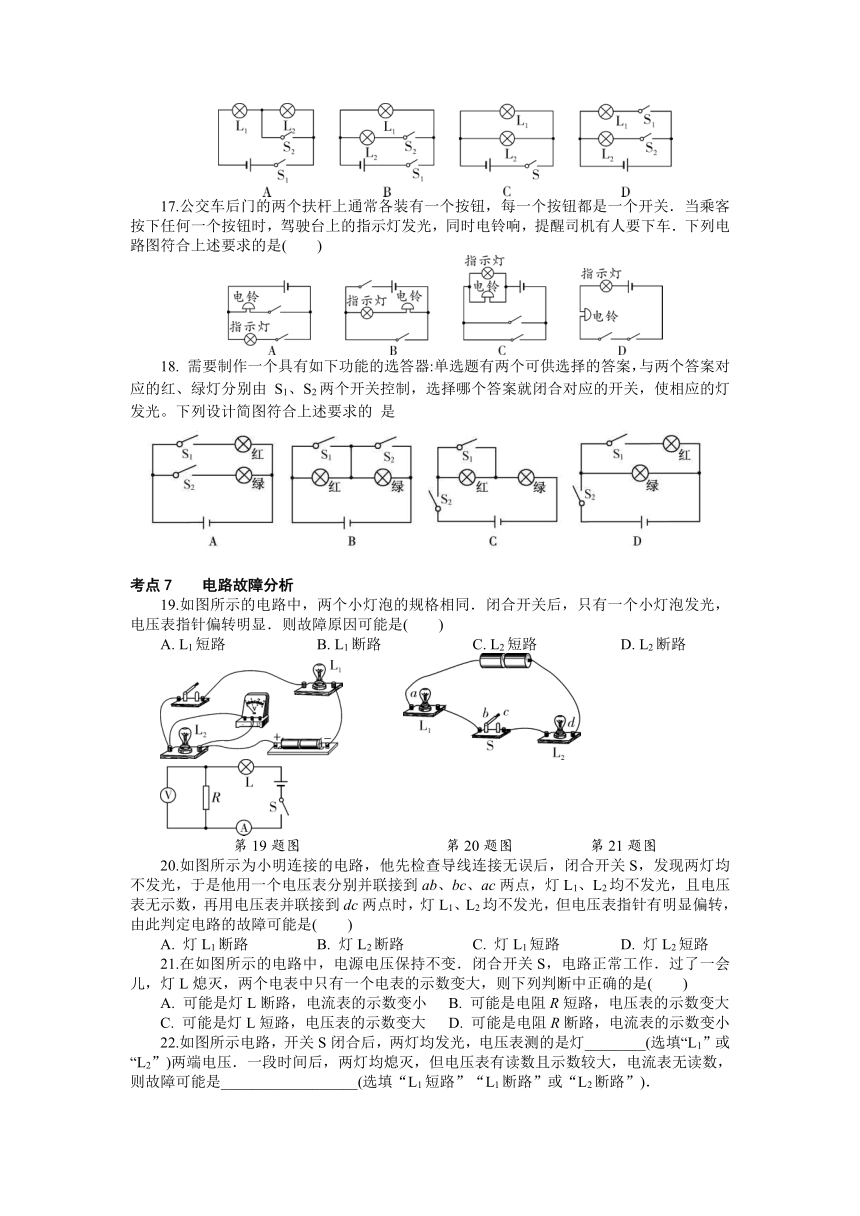

17.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是(　　)
18. 需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案，与两个答案对应的红、绿灯分别由 S1、S2两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图符合上述要求的 是
考点7　　电路故障分析
19.如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是(　　)
A. L1短路 B. L1断路 C. L2短路 D. L2断路
第19题图 第20题图 第21题图
20.如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是(　　)
A. 灯L1断路 B. 灯L2断路 C. 灯L1短路 D. 灯L2短路
21.在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是(　　)
A. 可能是灯L断路，电流表的示数变小 B. 可能是电阻R短路，电压表的示数变大
C. 可能是灯L短路，电压表的示数变大 D. 可能是电阻R断路，电流表的示数变小
22.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是__________________(选填“L1短路”“L1断路”或“L2断路”)．
第22题图 第23题图 第24题图
考点8　　串并联电路电流、电压特点的应用
23.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光．下列说法中正确的是(　　)
A. 灯L1和灯L2串联
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过灯L2的电流一定相等
D. 通过灯L1的电流与通过电源的电流一定相等
24.如图所示电路中，当开关S闭合时，电压表、、的示数分别为U1、U2、U3，电流表、的示数分别为I1、I2(五个电表的读数均不为零)，那么下列关系式正确的是(　　)
A. U2＝U1＝U3　I1＝I2 B. U2＝U1＋U3　I1＝I2
C. U3＝U1＋U2　I1＝I2 D. U3＝U1＋U2　I1＞I2
考点9　　探究串并联电路电流、电压特点　　
25.在“探究并联电路中的电流关系”实验中
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并改正．
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中画出指针的位置(O为指针转轴)．
第25题图
(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中.
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.34 0.58
分析数据得出结论：在并联电路中，________________________________________.
第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻；若两灯泡灯丝长度相同，________的灯丝更细．
在“探究串联电路电压的特点活动中，所用电源为两节干电池，电路图如图所示:
连接电路时,至少需要根导线;实验中应选择规格 (选填“相同”或“不同”)的小灯泡。
在测L 两端电压时,闭合开关，发现电压表示数为零,原因可能
是 (填出一种即可)。
(3)若闭合开关后,发现两灯均不发光，电压表示数接近3V,则电路中出现的故障可能是L发生了 (选填“短路”或“开路”)。
(4)小芳用电压表测量L两端的电压时，选用0~15V的量程，其他同学认为这样是不行的，原因是
(5)小芳保持电压表的B连接点不动，只断开A连接点并改接到C连接点上,测量L两端电压。她能否测出L两端电压 ,
理由是
(6)小芳分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小芳的做法进行评价:
改进方法是
UAB/V UBC/V UAC/V
2.6 1.8 4.4
参考答案
练习十四　了解电路
1. A　2. C　3. C　4. 同种　排斥　
5. C　6. D　7. B　8. C　9. A　
10. 串　干路　0.28　
11. C　
12. 如答图所示
第12题答图
13. A　
14. 如答图所示
第14题答图
15. 如答图所示
第15题答图
16. D　17. C　18. A　19. A　20. B　21. D　
22. L1　L1断路　
23. B　 24. B　
25. (1)如答图甲所示　　　　　　　　(2)如答图乙所示
甲 乙
第25题答图
（3）干路电流等于各支路电流之和　(4)小于　 L2
26.（1）6 不同 (2)L短路 (3)开路 (4)电压表指针的偏转角度小,读数误差较大(5)不能电压表将反向偏转
(6)仅由一组实验数据得出结论，具有偶然性换用不同规格的灯泡,重复进行实验，测出多组数据
