人教版九年级物理第19章生活用电本章整合课件

(共6张PPT)

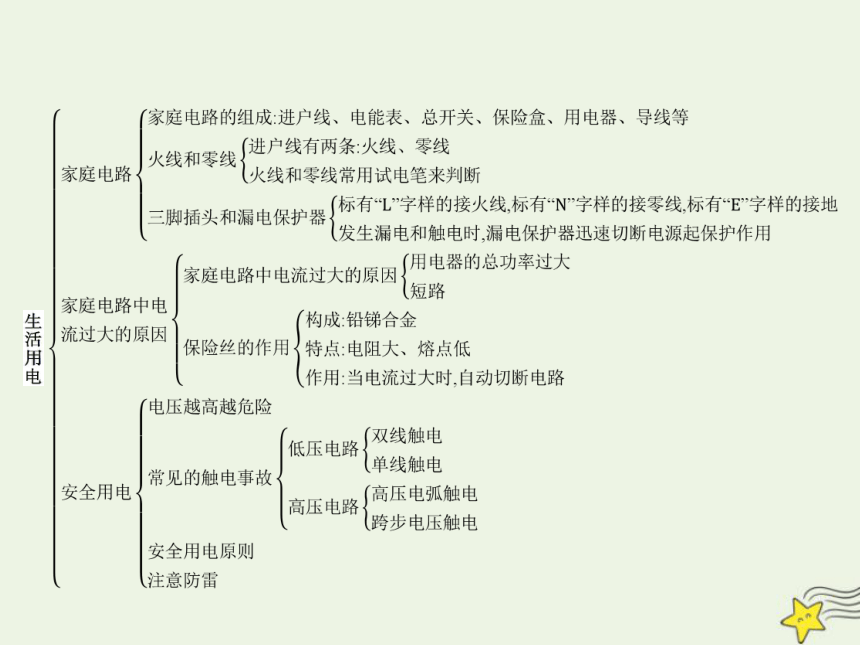

本 章 整 合
1
2
3
4

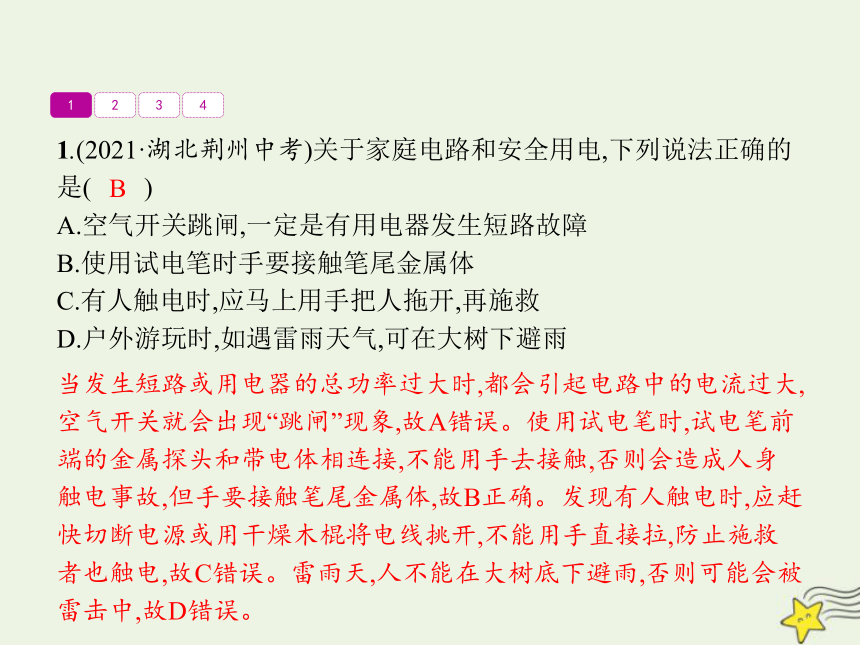

1.(2021·湖北荆州中考)关于家庭电路和安全用电,下列说法正确的是(　　)
A.空气开关跳闸,一定是有用电器发生短路故障
B.使用试电笔时手要接触笔尾金属体
C.有人触电时,应马上用手把人拖开,再施救
D.户外游玩时,如遇雷雨天气,可在大树下避雨
B
当发生短路或用电器的总功率过大时,都会引起电路中的电流过大,空气开关就会出现“跳闸”现象,故A错误。使用试电笔时,试电笔前端的金属探头和带电体相连接,不能用手去接触,否则会造成人身触电事故,但手要接触笔尾金属体,故B正确。发现有人触电时,应赶快切断电源或用干燥木棍将电线挑开,不能用手直接拉,防止施救者也触电,故C错误。雷雨天,人不能在大树底下避雨,否则可能会被雷击中,故D错误。
1
2
3
4
2.(2022·江西中考)劳动课上,同学们开展了“使用试电笔辨别火线和零线”的活动。如图所示,试电笔的氖管发光,说明被检测的插孔与　　　　相连,此时,试电笔与人体之间的连接方式是　　　联。
火线是带电的,零线不带电,所以试电笔的氖管发光,说明被检测的插孔与火线相连。当试电笔氖管发光时,火线、试电笔、人体和大地形成通路,所以试电笔与人体之间的连接方式是串联。
火线
串
1
2
3
4
3.(2020·湖南娄底中考)下图是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　(选填“串联”或“并联”)的。使用三脚插头和三孔插座,目的是将用电器的金属外壳与　　　　相连,防止触电。
串联
大地
1
2
3
4
4.(2020·四川雅安中考)请将图中的插座、电灯和开关接入家庭电路中(要求:开关只控制电灯)。
答案 如图所示
