人教版九年级物理第18章电功率本章整合课件

(共17张PPT)

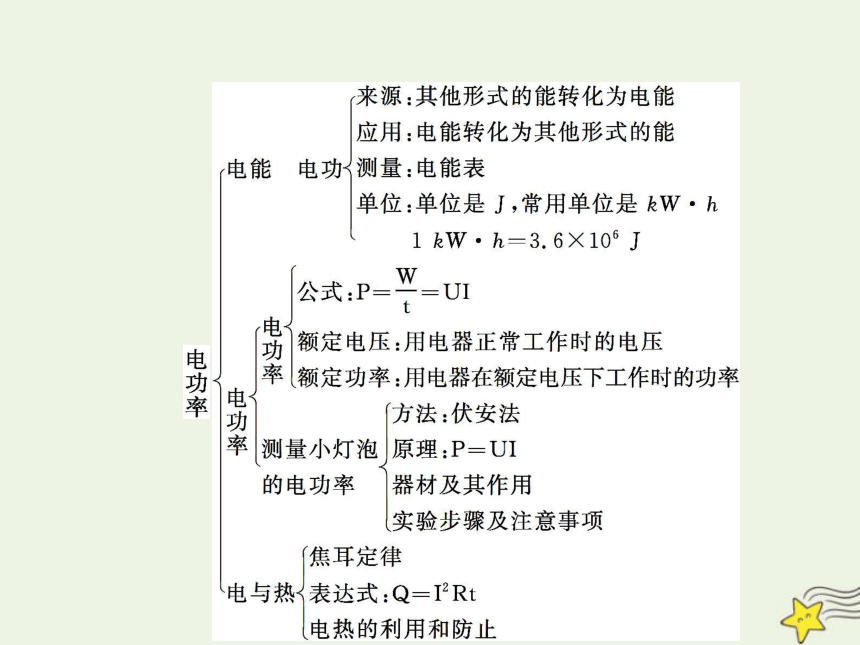

本 章 整 合
6
1
2
3
4
5
1.(2022·青海中考)一种家用电能表上的参数如图所示,下列说法错误的是(　　)
A.该电能表应该在220 V的电路中使用
B.该电能表的额定最大电流为20 A
C.电能表是计量用电器消耗电能的仪表
D.该电能表此时的读数是31.6 J
D
电能表表盘上220 V表示这个电能表应该在220 V的电路中使用,选项A正确,不符合题意。10(20) A表示这个电能表的标定电流为10 A,额定最大电流为20 A,选项B正确,不符合题意。电能表是用来计量用电器在一段时间内消耗电能多少的仪表,选项C正确,不符合题意。该电能表此时的读数是31.6 kW·h,选项D错误,符合题意。
6
1
2
3
4
5

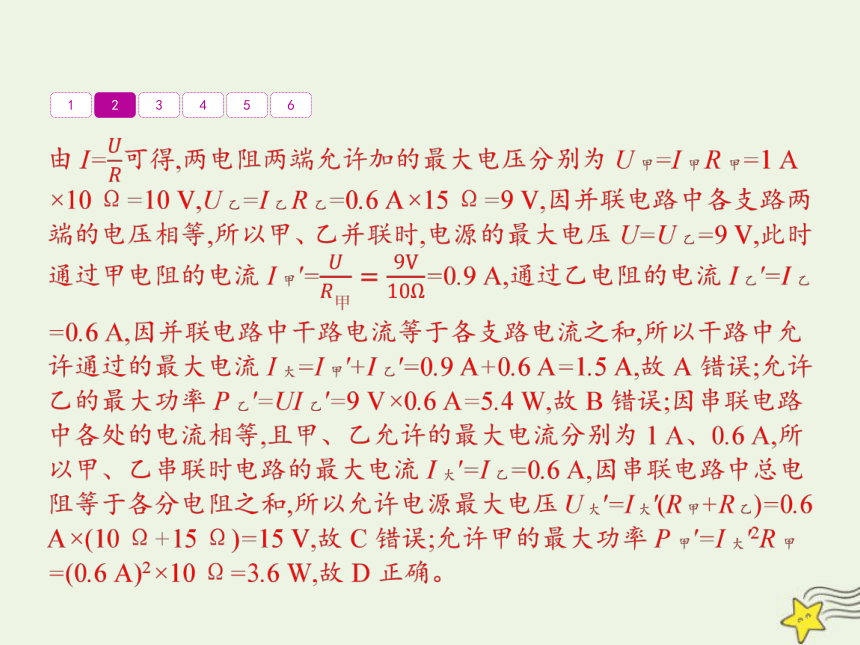

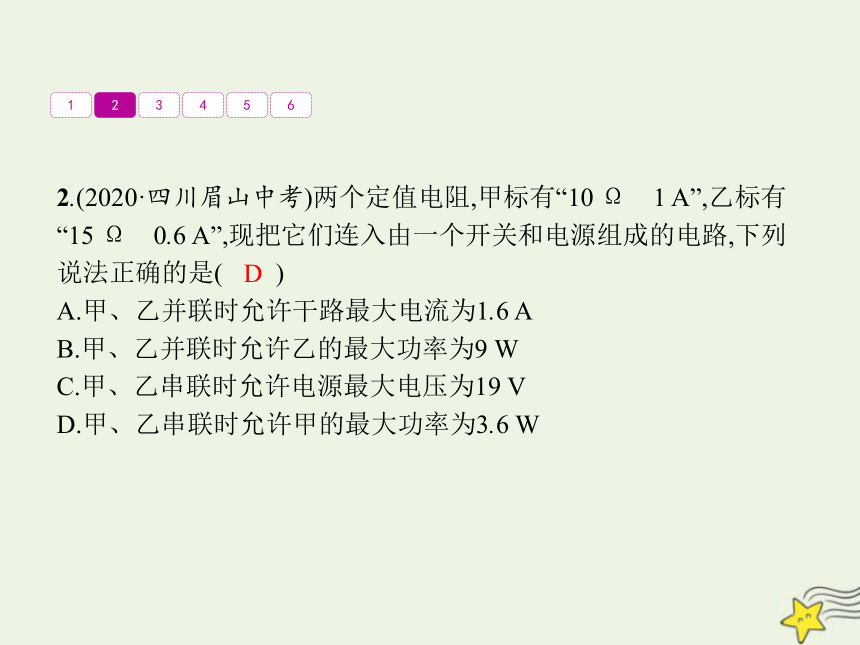

2.(2020·四川眉山中考)两个定值电阻,甲标有“10 Ω　1 A”,乙标有“15 Ω　0.6 A”,现把它们连入由一个开关和电源组成的电路,下列说法正确的是(　　)
A.甲、乙并联时允许干路最大电流为1.6 A
B.甲、乙并联时允许乙的最大功率为9 W
C.甲、乙串联时允许电源最大电压为19 V
D.甲、乙串联时允许甲的最大功率为3.6 W
D
6
1
2
3
4
5
6
1
2
3
4
5

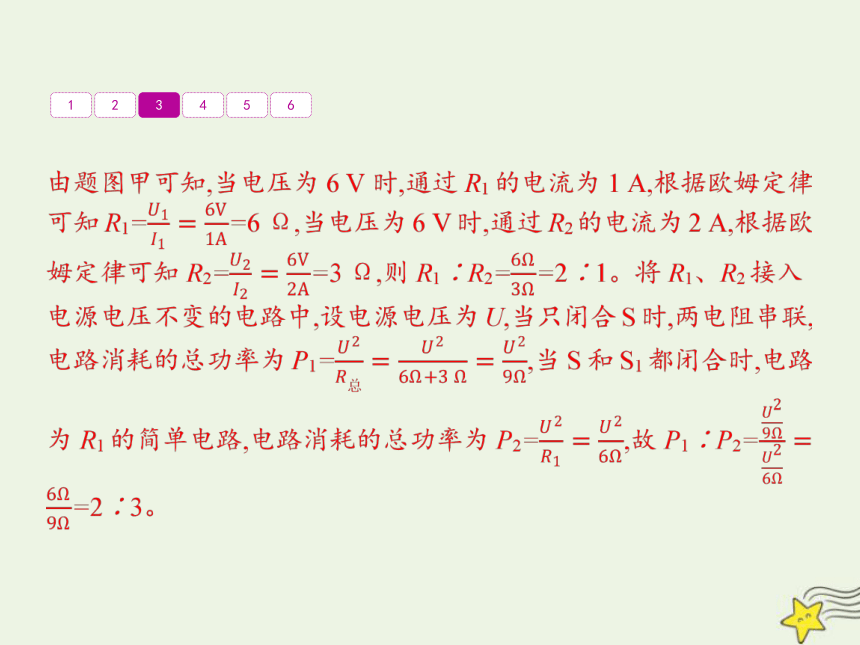

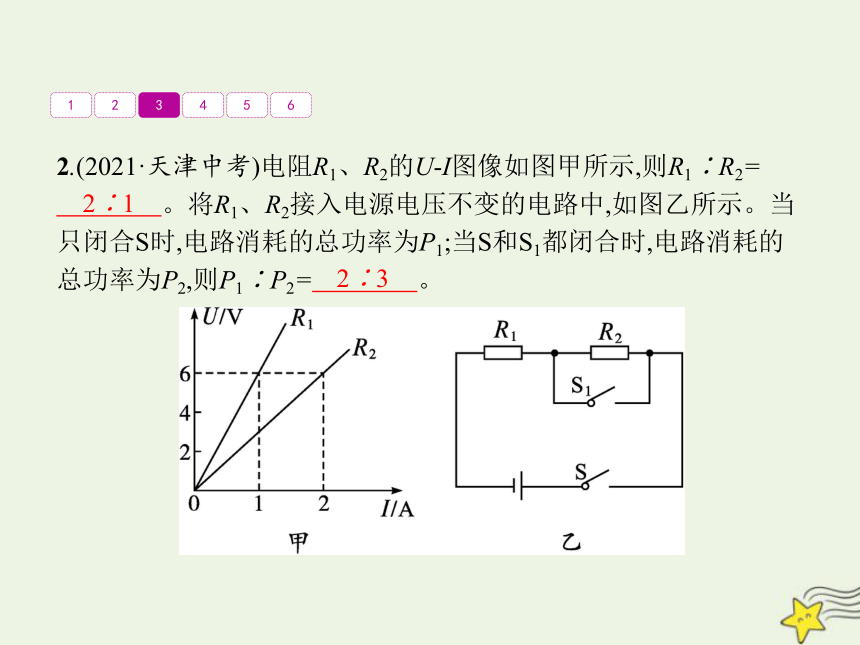

2.(2021·天津中考)电阻R1、R2的U-I图像如图甲所示,则R1∶R2=
　　　　。将R1、R2接入电源电压不变的电路中,如图乙所示。当只闭合S时,电路消耗的总功率为P1;当S和S1都闭合时,电路消耗的总功率为P2,则P1∶P2=　　　　。
2∶1
2∶3
6
1
2
3
4
5
6
1
2
3
4
5
4.(2020·辽宁锦州中考)如图甲所示的电路中,定值电阻R的阻值为10 Ω。小灯泡的电流随其两端电压变化关系的图像如图乙所示。只闭合开关S1,小灯泡的实际功率为0.6 W,此时灯泡的电阻为
　　　　 Ω;再闭合S2,电流表示数为　　　　A;1 min内定值电阻R产生的热量为　　　　 J。
甲
乙
15
0.5
54
6
1
2
3
4
5
6
1
2
3
4
5
5.(2020·福建中考)测量小灯泡的额定功率的实验中,实验器材有电源、滑动变阻器、两个电流表、小灯泡(U额为3.8 V)、定值电阻R0(阻值为10 Ω)、开关及若干导线。
甲
乙
丙
6
1
2
3
4
5
(1)根据图甲,用笔画线代替导线,将图乙中未画出的两条导线补充完整。
如图所示
6
1
2
3
4
5
(2)闭合开关前,滑动变阻器滑片P应置于　　　　(选填“A”或“B”)端。
(3)正确连接电路后,闭合开关,发现灯不亮,两电流表有示数且相同,故障可能是　　　　　　或　　　　　　。
(4)排除故障后,为了测量小灯泡的额定功率,移动滑动变阻器的滑片,直到电流表A2示数为　　　　A时小灯泡正常发光,电流表A1的示数如图丙所示,该示数为　　　　A,则小灯泡的额定功率为
　　　　W。
A
小灯泡断路
R0短路
0.38
0.7
1.216
6
1
2
3
4
5
(1)如答案图所示。
(2)闭合开关前,滑片滑到阻值最大处,阻值最大处在A端。
(3)闭合开关,发现灯不亮,可能是电路断路或并联部分出现短路,两电流表有示数且相同,说明是小灯泡断路或R0短路。
(4)定值电阻与灯泡并联,它们两端的电压相等,当并联电压等于灯泡的额定电压UL=3.8 V时,灯泡正常发光,此时电流表A2的示数为
,由图丙知,电流表A1的量程是0~3 A,分度值是0.1 A,电流表A1读数I1=0.7 A,流过灯泡的电流IL=I1-I2=0.7 A-0.38 A=0.32 A,灯泡的额定功率P=ULIL=3.8 V×0.32 A=1.216 W。
6
1
2
3
4
5
6.(2020·湖南怀化中考)图甲为新型电饭锅,它能智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示,R1和R2均为电热丝,S1和S2为温控开关,其中S2有A、B两个触点,整个电路可实现“高温”“中温”和“低温”三挡的转换。当S1闭合、S2连接触点A时,处于高温挡,高温功率1 100 W。已知R1=55 Ω。
甲
乙
丙
6
1
2
3
4
5
(1)电饭锅处于高温挡正常工作时电路中的总电流是多大
(2)求电阻R2的阻值。
(3)当S1断开、S2连接触点B时,处于低温挡,求此时电路的总功率。
(4)图丙是在一次煮饭过程中电饭锅功率与时间的关系图像,求本次煮饭过程中电饭锅消耗的电能。
答案 (1)5 A　(2)220 Ω　(3)176 W (4)1.504 8×106 J
6
1
2
3
4
5
6
1
2
3
4
5
