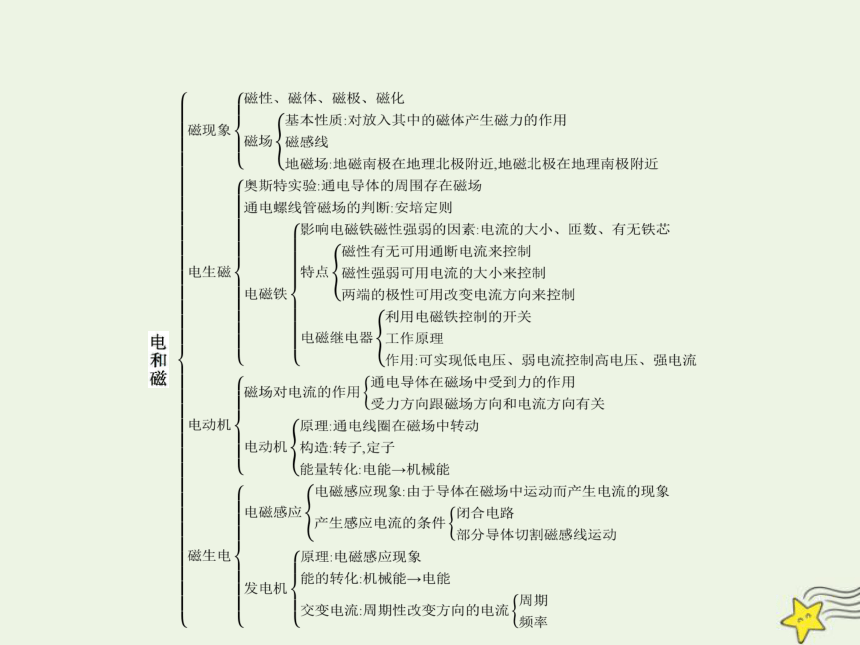

人教版九年级物理第20章电与磁本章整合课件

(共11张PPT)
本 章 整 合
1
2
3
4
5
1.(2021·黑龙江大庆中考)手机无线充电技术是通过电磁感应原理来实现充电的,该原理的发现者是(　　)
A.奥斯特
B.欧姆
C.焦耳
D.法拉第
D
6
手机无线充电技术的原理是电磁感应现象,该原理是法拉第发现的。
1
2
3
4
5

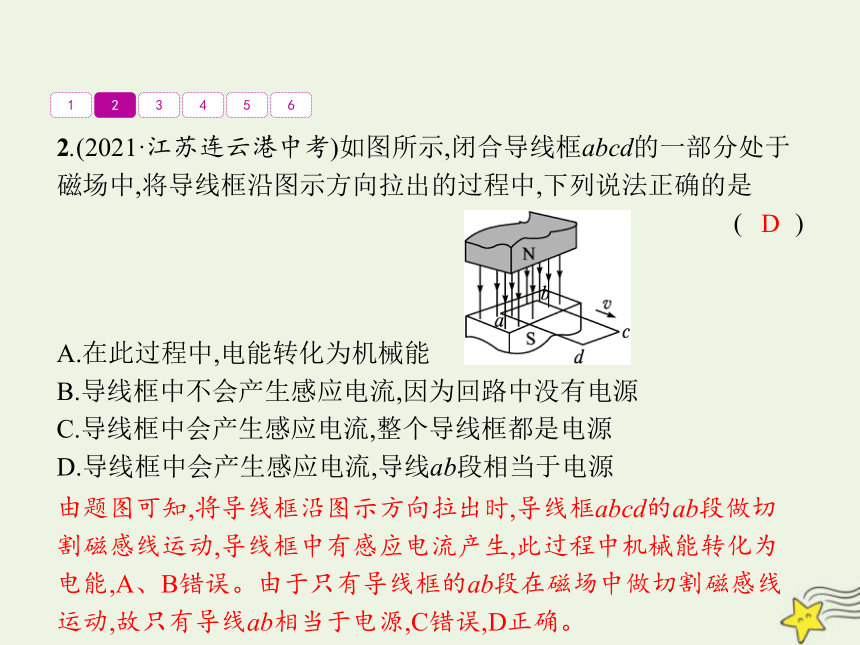

2.(2021·江苏连云港中考)如图所示,闭合导线框abcd的一部分处于磁场中,将导线框沿图示方向拉出的过程中,下列说法正确的是
(　　)
6
D
A.在此过程中,电能转化为机械能
B.导线框中不会产生感应电流,因为回路中没有电源
C.导线框中会产生感应电流,整个导线框都是电源
D.导线框中会产生感应电流,导线ab段相当于电源
由题图可知,将导线框沿图示方向拉出时,导线框abcd的ab段做切割磁感线运动,导线框中有感应电流产生,此过程中机械能转化为电能,A、B错误。由于只有导线框的ab段在磁场中做切割磁感线运动,故只有导线ab相当于电源,C错误,D正确。
1
2
3
4
5
6
3.(2022·青海中考)如图所示,磁悬浮盆景的底部有磁体,底座内部有一个金属线圈。线圈通电后,周围产生　　　　　(选填“磁场”或“磁感线”),这是电流的　　　　　效应。盆景能悬浮在空中,其原理是　　　　　 。
通电导体周围存在磁场,但不存在磁感线,磁感线是人们为了形象方便地描述磁场而假想的曲线。底座内部有一个金属线圈,通电有磁性,断电无磁性,说明磁悬浮盆景是利用电流的磁效应工作的。根据同名磁极相互排斥、异名磁极相互吸引可知,盆景能悬浮在空中的原因是同名磁极相互排斥。
磁场
磁
同名磁极相互排斥
1
2
3
4
5
6
4.(2020·湖南长沙中考)小英看到某小区车库积水造成大量财产损失的新闻后,设计了如图所示的车库积水自动报警器,图中A、B位置可以安装电铃或LED灯,车库没有积水时,LED灯亮;车库有积水时,左侧控制电路接通,电磁铁通电,具有　　　　性,把衔铁吸下,电铃发出声音。电铃应该安装在图中的　　　　　位置。
磁
B
1
2
3
4
5
6
解析 车库没有积水时,电磁铁不具有磁性,不会吸引衔铁,LED灯亮,说明A位置为LED灯;车库有积水时,左侧控制电路接通,电磁铁通电,电磁铁具有磁性,能吸引衔铁,使得B的电路接通,电铃发出声音,所以电铃应安装在图中的B位置。
1
2
3
4
5
6
5.(2020·广西百色中考)下图是探究通电导体在磁场中受力情况的装置。闭合开关,观察到导体ab在导轨上向左运动。若只对调电源正负极接线,闭合开关,导体ab会　　　　　　　　(选填“静止不动” “向右运动”或“向左运动”),说明通电导体在磁场中受力的方向与
　　　　　有关。
向右运动
电流方向
当闭合开关时,观察到导体ab在导轨上向左运动,这说明通电导体在磁场中受到力的作用,即磁场对电流有力的作用;只对调电源正负极接线,电路中电流的方向与原来相反,导体ab会向右运动,这说明通电导体在磁场中受力的方向与电流方向有关。
1
2
3
4
5
6
6.(2020·山东东营中考)下图是探究什么情况下磁可以生电的装置,用棉线将一段导体AB悬挂起来,放置于蹄形磁体的磁场中,再用导线把导体AB和灵敏电流计连接起来,组成闭合电路。
(1)该实验中,灵敏电流计的作用是　　　　　　　　　　　　　、
　　　　　　　　　　　　。
(2)确认灵敏电流计能正常工作后,某同学发现,无论导体AB在磁场中怎样运动,灵敏电流计的指针均不见发生偏转,其主要原因可能是　　　　　　　、　　　　　　。
判断产生的感应电流的大小
判断产生的感应电流的方向
电流太小
不是闭合电路
1
2
3
4
5
6
(3)在教师的指导下,兴趣小组对实验进行完善后,观察到的现象如下表所示,由此可知闭合电路的一部分导体在磁场中做_________运动时,电路中会产生感应电流。
切割磁感线
1
2
3
4
5
6
(4)比较第4、5(或6、7)次实验可以得出 　 。
(5)在此实验过程中,能量转化情况是　　　　　　　　　　。
利用这一原理,人们在生产生活中制成了　　　　。
闭合电路的一部分导体在磁场中做切割磁感线运动,导体中感应电流的方向与导体的运动方向有关
机械能转化为电能
发电机
