《简单机械》复习课

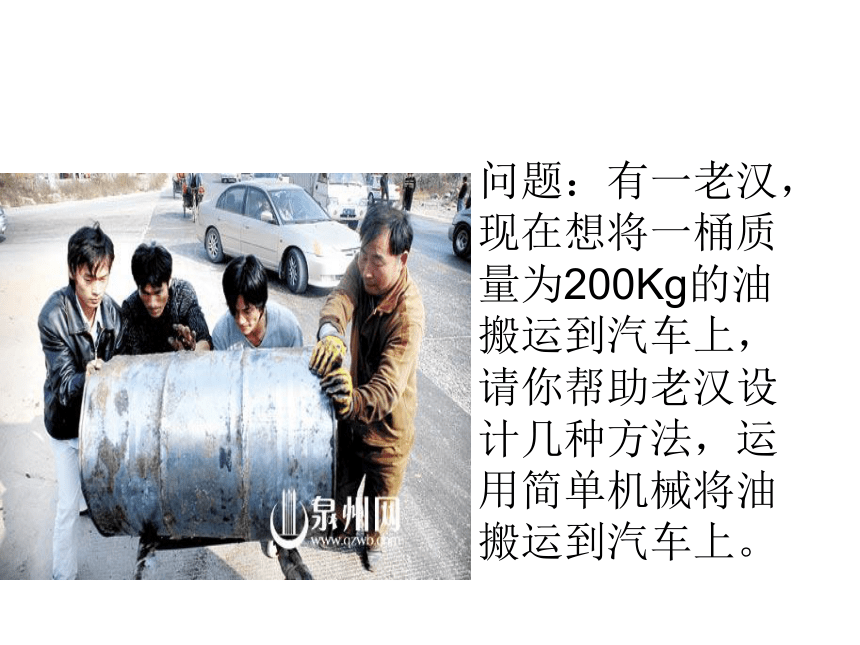

问题：有一老汉，现在想将一桶质量为200Kg的油搬运到汽车上，请你帮助老汉设计几种方法，运用简单机械将油搬运到汽车上。
设计方案
设计方案

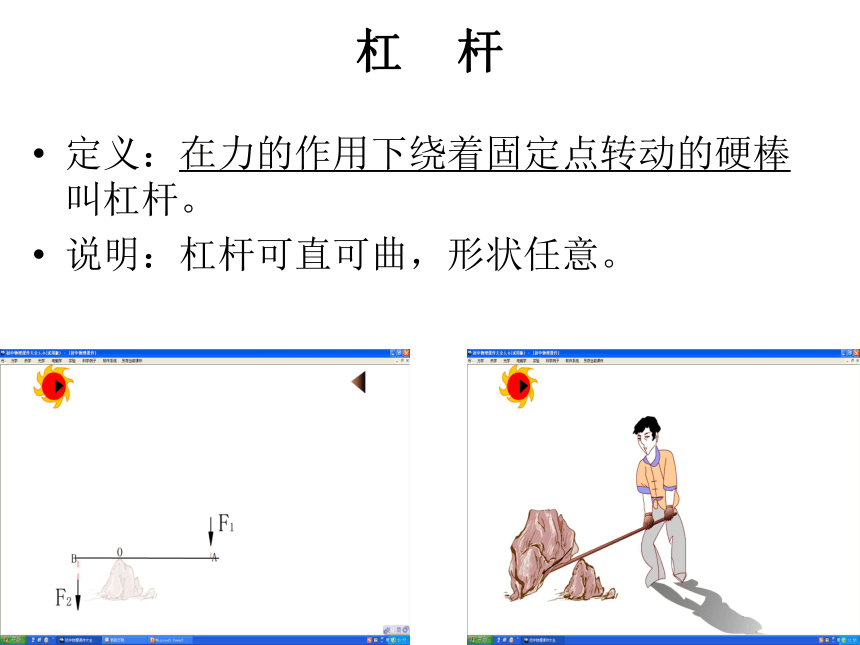

杠 杆
定义：在力的作用下绕着固定点转动的硬棒叫杠杆。
说明：杠杆可直可曲，形状任意。

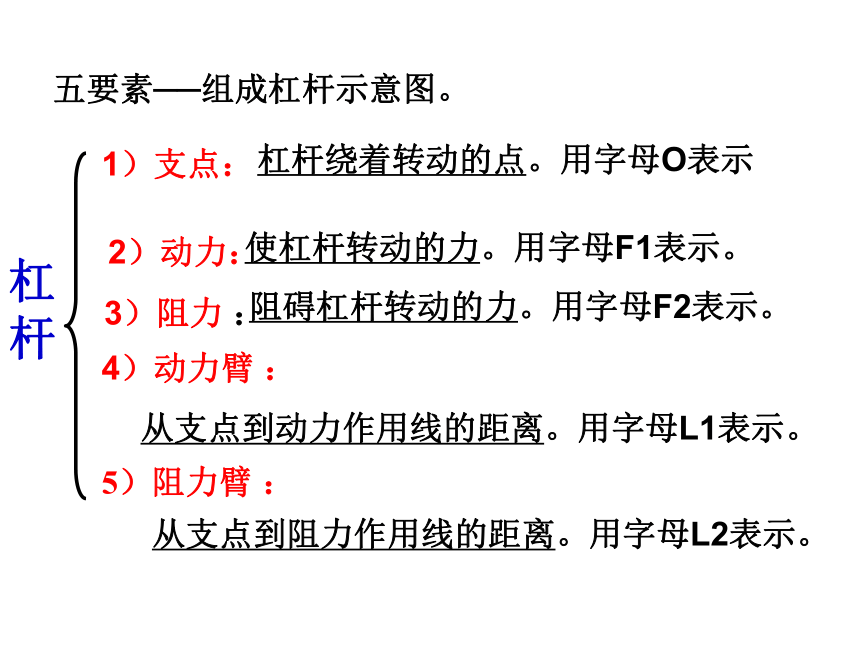

五要素──组成杠杆示意图。

杠
杆
1）支点：
　　　杠杆绕着转动的点。用字母O表示
2）动力：
　使杠杆转动的力。用字母F1表示。
3）阻力 ：
阻碍杠杆转动的力。用字母F2表示。
4）动力臂 ：
从支点到动力作用线的距离。用字母L1表示。
5）阻力臂 ：
　从支点到阻力作用线的距离。用字母L2表示。

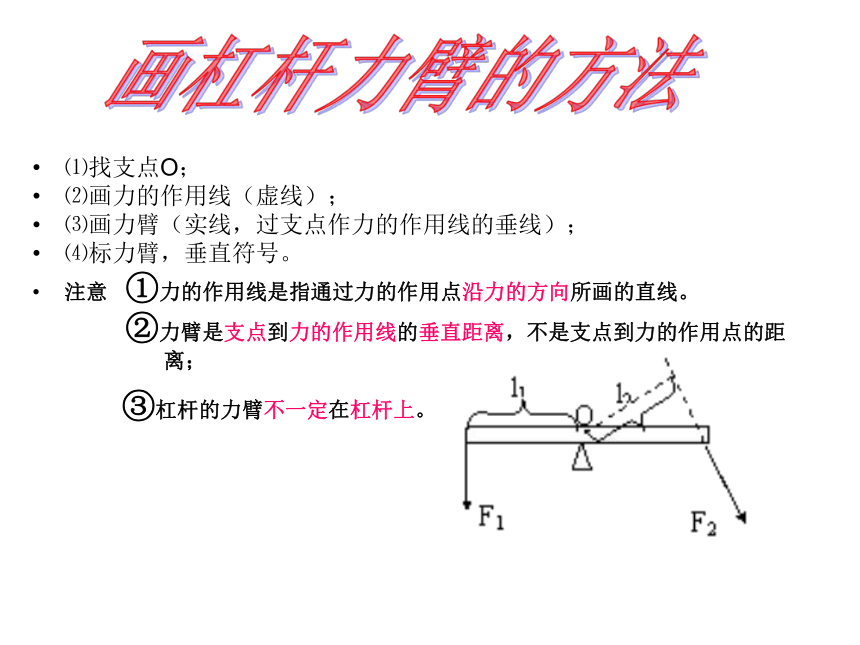

⑴找支点O；
⑵画力的作用线（虚线）；
⑶画力臂（实线，过支点作力的作用线的垂线）；
⑷标力臂，垂直符号。
注意 ①力的作用线是指通过力的作用点沿力的方向所画的直线。
②力臂是支点到力的作用线的垂直距离，不是支点到力的作用点的距
离；
③杠杆的力臂不一定在杠杆上。
画杠杆力臂的方法

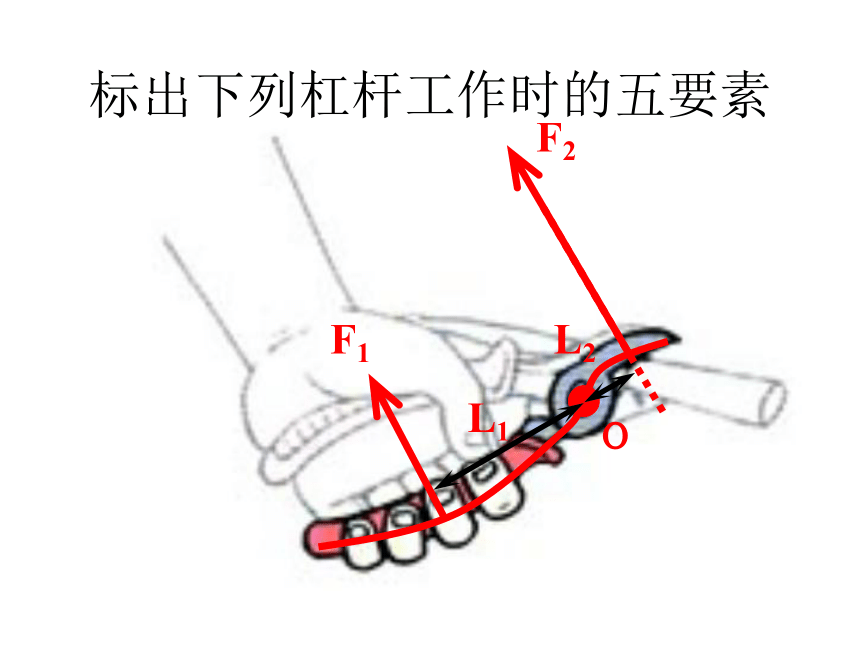

标出下列杠杆工作时的五要素
F2
F1
L2
L1
o

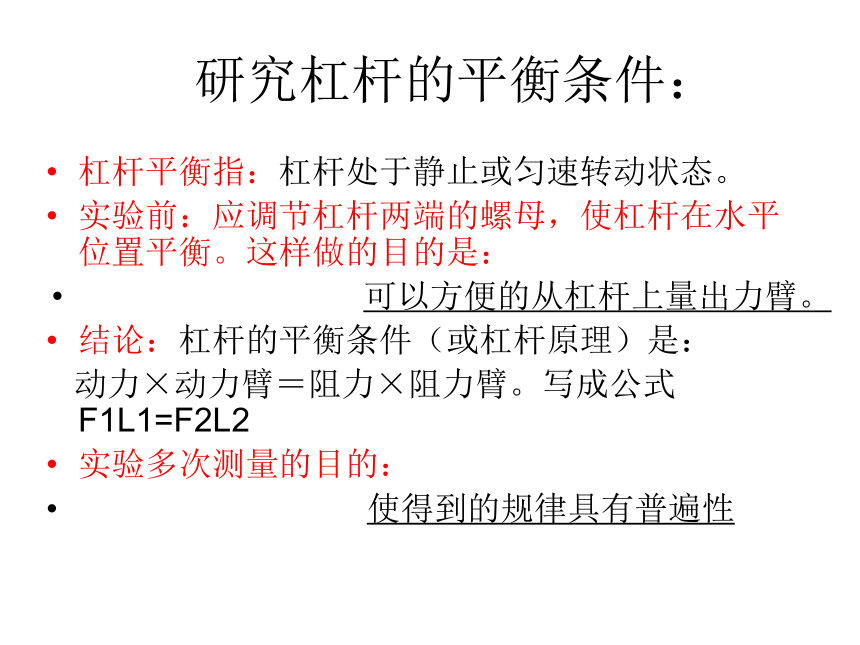

　研究杠杆的平衡条件：
杠杆平衡指：杠杆处于静止或匀速转动状态。
实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：
可以方便的从杠杆上量出力臂。
结论：杠杆的平衡条件（或杠杆原理）是：
动力×动力臂＝阻力×阻力臂。写成公式F1L1=F2L2
实验多次测量的目的：
使得到的规律具有普遍性
如图：要使杠杆静止在
如图所示的位置，画出
施加在杠杆上最小动力
的方向。
注：解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。
杠杆的分类和应用：
名称 力臂特 征 特 点 应用举例
省力
杠杆
费力
杠杆
等臂
杠杆
动力臂大
于阻力臂
动力臂小
于阻力臂
动力臂等
于阻力臂
省力、
费距离
费力、
省距离
不省力
不费力
撬棒、铡刀、动滑轮、
轮轴、羊角锤、钢丝钳、
手推车、花枝剪刀
起重臂、人的前臂、
理发剪刀、钓鱼杆
天平，定滑轮
下列分别是什么杠杆？
撬棒：省力杠杆
筷子：费力杠杆
羊角锤：省力杠杆
手推车：省力杠杆
火钳：费力杠杆
核桃夹：省力杠杆
钓鱼杆：费力杠杆
天平：等臂杠杆
定滑轮
①定义：中间的轴固定不动的滑轮。
②实质：定滑轮的实质是：等臂杠杆。
③特点：使用定滑轮不能省力但是能改变动力的方向。
④对理想的定滑轮（不计轮轴间摩擦）F=G。
绳子自由端移动距离S=重物移动的距离h
动滑轮
①定义：和重物一起移动的滑轮。（可上下移动，也可左右移动）
②实质：动力臂为阻力臂2倍的省力杠杆。
③特点：使用动滑轮能省一半的力，但不能改变动力的方向。
④理想的动滑轮（不计轴间摩擦和动滑轮重力）则：F=1/2G只忽略轮轴间的摩擦则拉力F=1/2（G物+G动）绳子自由端移动距离=2倍的重物移动的距离
怎样判断滑轮组能省多少力
滑轮组
①定义：定滑轮、动滑轮组合成滑轮组。
②特点：使用滑轮组既能省力又能改变动力的方向。
③竖直提升重物
F=1/n（G物+G动)
S=nh
④水平拉动物体
F=f/n
注意：绳子段数的数法
斜 面
使用特点：
①斜面能省力，但费距
离
②斜面的坡度越小，省
力越多；
应用：
盘山公路，螺丝钉
轮 轴
因为FR=Gr
R﹥r
所以 F﹤G
①轮轴的实质：是一个可以连续旋转的杠杆， 是一种省力机械；
②应用：方向盘、螺丝刀、门把手、水龙头、扳子等；
如下图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（ ）
A．F1 B．F2 C．F3 D．F4
B
如图，地面上一物体重100牛顿，当物体做匀速直线运动时，物体与地面的摩擦力是60牛顿，
则拉力F= 牛顿。若绳子的自由端移动了0.3米,则物体向左移动 米。
f=60N
20
0.1
搬运工人常用的一种搬运重物的方法，从图中能看出搬运工人运用了哪些物理知识以达到省力的效果？
F
①动滑轮省力;
②以滚动代替滑动减小摩擦。
简单机械
定义：
平衡条件：F1L1=F2L2
应用：
定滑轮
滑轮组
杠杆
L1 >L2 的杠杆，省力但费距离
滑轮
特点：不省力，但可以改变力的方向
省力情况：F=G总 / n=（G物+G动)/n
特点：既能省力又能改变力的方向
L1 = L2 的杠杆，既不省力也不省距离
L1 实质：等臂杠杆（ L1 = L2 ）
动滑轮
特点：省一半力，但不能改变力的方向
实质：倍臂杠杆（ L1 =2 L2 ）
五个要素
知识结构
但费距离：s=nh（注意n）
其它简单机械：
斜面：省力，但费距离；
轮轴：省力，但费距离；
课后巩固练习：
1.如图所示是使用简单机械匀
速提升同一物体的四种方式(不计机械自重和摩擦)，
其中所需动力最小的是( )
D
2.如图4所示，在竖直向上大小为10N的力F的作用下
，重物A沿竖直方向匀速上升.已知重物A上升速度
为0.2m/s，不计滑轮重、绳重及绳与滑轮间的摩擦
则物体的重力大小和滑轮上升的速度分别为【 】
A
F
图4
A．20N 0.4m/s B．20N 0.1m/s
C．5N 0.4m/s D．5N 0.1m/s
课外作业
一、查阅资料，了解人类利用机械的历史，并写一篇小论文。
二、调查现在生活中使用机械的实例，形成调查报告。
