第十八章 电功率

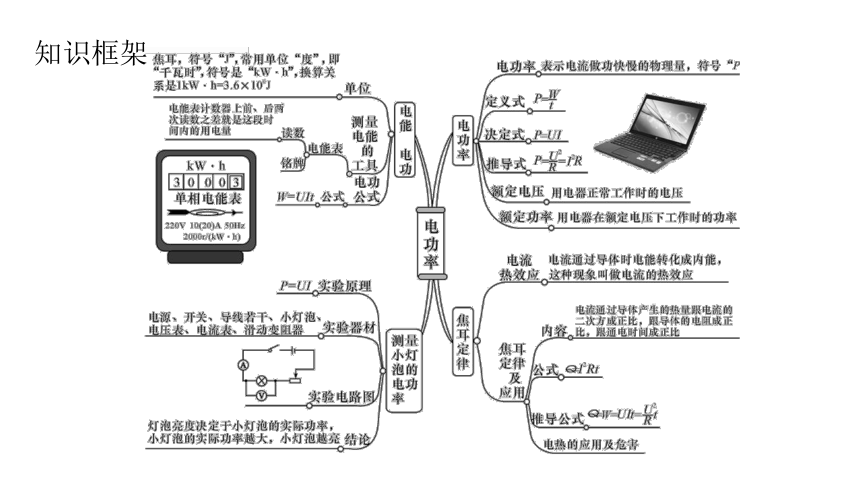

知识框架
一、知识回顾

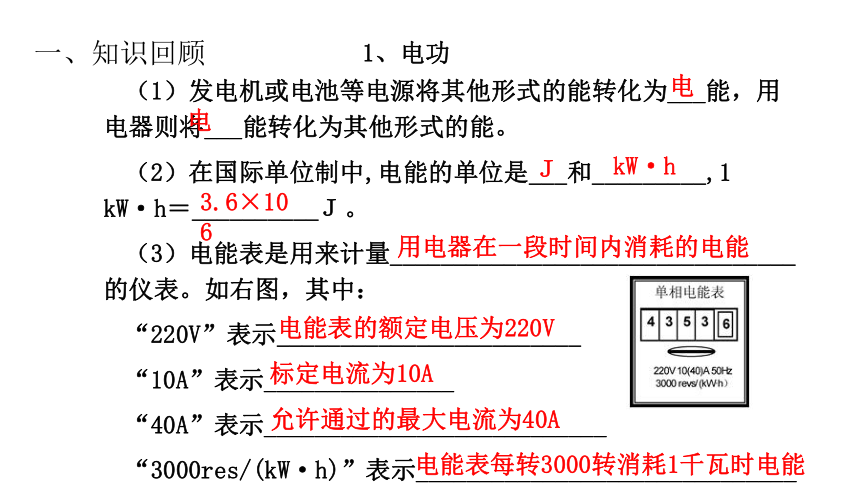

（1）发电机或电池等电源将其他形式的能转化为___能，用电器则将___能转化为其他形式的能。
（2）在国际单位制中,电能的单位是___和_________,1 kW·h＝__________Ｊ。
（3）电能表是用来计量________________________________的仪表。如右图，其中：
“220V”表示________________________
“10A”表示_______________
“40A”表示___________________________
“3000res/(kW·h)”表示______________________________
电
电
Ｊ
kW·h
3.6×106
电能表的额定电压为220V
允许通过的最大电流为40A
电能表每转3000转消耗1千瓦时电能
标定电流为10A
用电器在一段时间内消耗的电能
1、电功
一、知识回顾

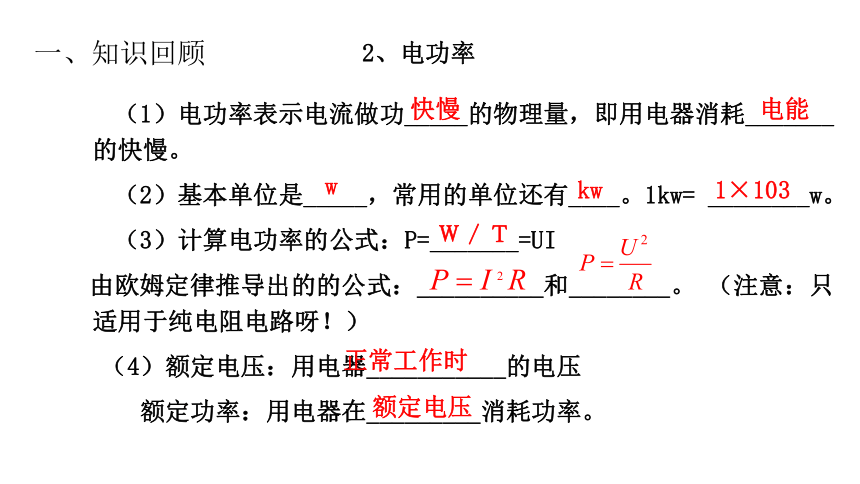

2、电功率
（1）电功率表示电流做功_____的物理量，即用电器消耗_______的快慢。
（2）基本单位是_____，常用的单位还有____。1kw= ________w。
（3）计算电功率的公式：P=_______=UI
由欧姆定律推导出的的公式：__________和________。 （注意：只适用于纯电阻电路呀！）
（4）额定电压：用电器___________的电压
额定功率：用电器在_________消耗功率。
快慢
电能
w
kw
1×103
Ｗ／Ｔ
正常工作时
额定电压
一、知识回顾

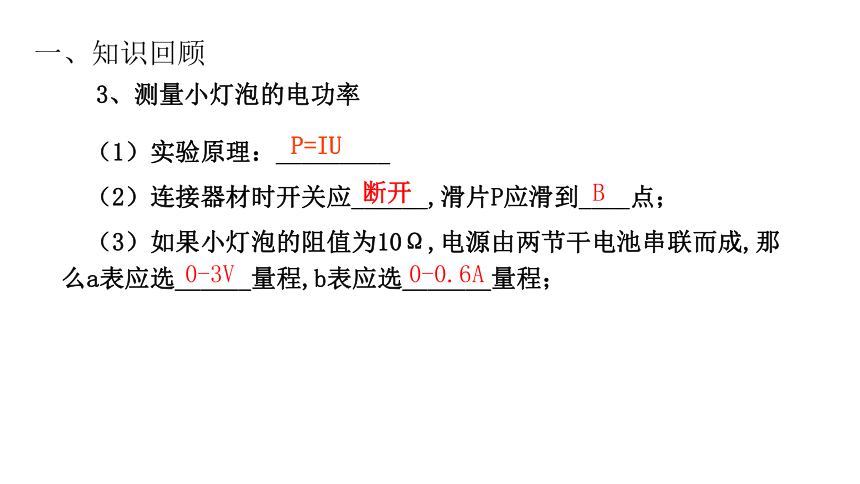

3、测量小灯泡的电功率
（1）实验原理：_________
（2）连接器材时开关应______,滑片P应滑到____点；
（3）如果小灯泡的阻值为10Ω,电源由两节干电池串联而成,那么a表应选______量程,b表应选_______量程；
P=IU
断开
B
0-0.6A
0-3V

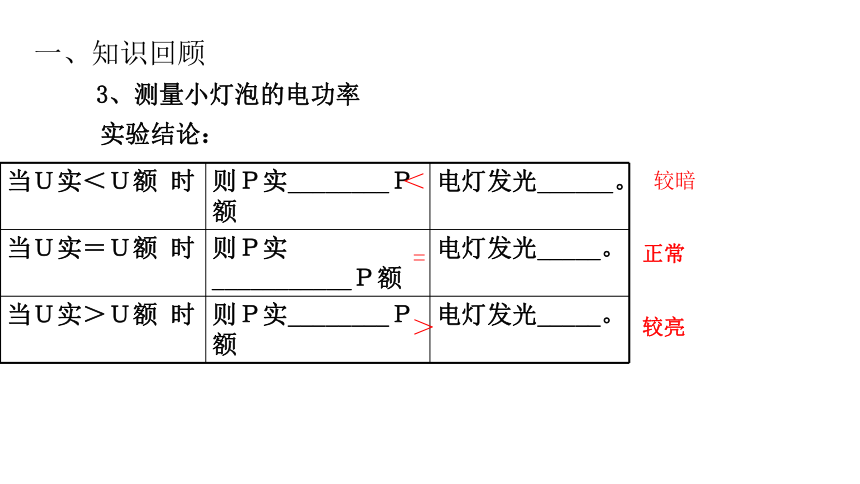

当Ｕ实＜Ｕ额 时 则Ｐ实________Ｐ额 电灯发光______。
当Ｕ实＝Ｕ额 时 则Ｐ实___________Ｐ额 电灯发光_____。
当Ｕ实＞Ｕ额 时 则Ｐ实________Ｐ额 电灯发光_____。
一、知识回顾
实验结论：
＞
=
＜
较亮
正常
较暗
3、测量小灯泡的电功率

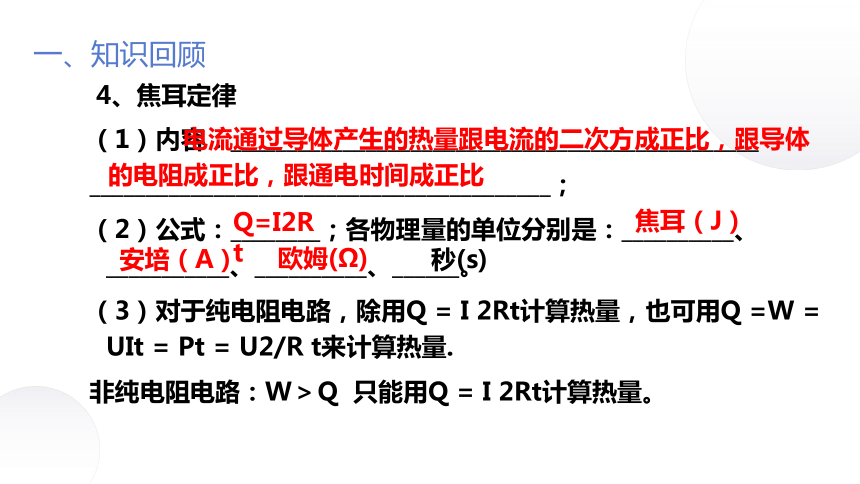

（1）内容：_______________________________________________
_________________________________________；
（2）公式：________；各物理量的单位分别是：__________、___________、__________、______。
（3）对于纯电阻电路，除用Q = I 2Rt计算热量，也可用Q =W = UIt = Pt = U2/R t来计算热量.
非纯电阻电路：W＞Q 只能用Q = I 2Rt计算热量。
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比
Q=I2Rt
安培（A）
一、知识回顾
4、焦耳定律
焦耳（J）
欧姆(Ω)
秒(s)
（4）电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同。为什么电炉丝热得发红，而导线却几乎不发热？答______________________________________________________
_________________。
5、电热的利用和防止
利用：电热器，如___________________________________；
防止：（1）电视机：_________；（2）电脑主机有_______。
风扇
散热窗
电熨斗、电烙铁、电炉等
电炉丝的电阻大于导线的电阻，在电流一样时相同时间内电炉丝上产生的热量多
一、知识回顾
4、焦耳定律
二、易错点辨析
物理量 项目 电能 电功率
概念
意义
公式
单位
测量方法
联系
电流在单位时间内所消耗的电能
电流所消耗的电能多少
电流所消耗的电能快慢
W=UIt
P=UI
焦耳 千瓦时
瓦特 千瓦
用电能表直接测量
用伏安法间接测量
W=P t
电流所消耗的电能
1、电功和电功率的区别和联系
二、易错点辨析
2、额定功率 实际功率
额定电功率 实际电功率
区 别 概念 用电器在额定电压下工作时的电功率 用电器在实际电压下工作时的电功率
是否 变化 是确定的、唯一的，不随实际工作电压的改变而改变 是不确定的，随用电器两端所加电压的改变而改变
联系 当用电器两端的实际电压等于额定电压时，用电器的实际功率等于额定功率
说明 灯泡的亮度取决于灯泡的实际功率。实际功率越大，灯泡越亮。
二、易错点辨析
3、电功、电功率、焦耳定律
R1、R2串联时：电功、电功率、热量与电阻成正比，
W1:W2=P1:P2=Q1:Q2=R1:R2
R1、R2并联时：电功、电功率、热量与电阻成反比，
W1:W2=P1:P2=Q1:Q2=R2:R1
典型例题
【例】王军设计了一种亮度可以调节的小台灯，其电路如图18-4甲所示。已知电源电压为12V且保持不变，灯泡L的额定电压为12V，小军测出通过该灯泡灯丝的电流与其两端电压的关系图象如图18-4乙所示。则该灯泡的额定功率为_____W；根据图象可以看出在调节灯泡亮度时灯丝的电阻 __________(选填“保持不变”或“随之改变”)，其原因是_______________________________________。
3.6
随之改变
灯丝电阻随温度变化而变化
典型例题
【例】在如图所示的电路中，灯泡L上标有“6V 3W”字样，当只闭合开关S1时，灯泡L恰能正常发光，电阻R1的功率为P1，当只闭合开关S2时，电流表的示数为0.3A，电阻R2的功率为P2，已知P1∶P2=20∶9，不考虑温度对灯丝电阻的影响，则电阻R1与R2的比值为 。
4∶5
典型例题
【例】如图是某课外活动小组设计的小台灯电路图，S为单刀双掷开关，电源电压为12V，且保持不变，小灯泡的额定功率是6W，电阻R的阻值为6Ω。当开关S接“2”时，小灯泡恰好正常发光。若灯丝电阻不变，试求：
(1)小灯泡的额定电流是多少？灯丝的电阻是多少？
(2)小灯泡正常发光5min，电流通过小灯泡做的功是多少？
(3)开关S接“1”时，电阻R的功率是多少？
解：（1）当开关S接“2”时，小灯泡直接接在电源上，小灯泡恰好正常发光，小灯泡额定电压UL=U=12V，
小灯泡额定功率PL=6W，
由P=UI可得小灯泡的额定电流
典型例题
（2）小灯泡正常发光，PL=P额=6W，
5min电流通过小灯泡做的功：WL=PLt=6W×5×60s=1800J。
（3）开关S接“1”时，灯和电阻R串联，电路中电流
电阻R的功率PR=(I′)2R=(0.4A)2×6Ω=0.96W。
典型例题
电功
W=UIt
电功率
焦耳定律
物理意义
Q=I2Rt
物理意义
P=W/t=UI
额定电压
额定功率
实验：测定功率
课堂小结
