4.1光的反射
第2课时 探究光的反射定律
八上 物理
沪科版
新课引入
通过之前的学习，我们知道了要看见物体，必须有光进入眼睛，那我们为什么能看见不发光的物体？
思考
1.知道光的反射现象,能从众多光现象中辨识光的反射现象
2.通过实验了解光的反射定律
学习目标
难点
重点
探究：探究光的反射定律
新知学习
光照射到水面上
光照射到镜面上
哪一束才是反射产生的呢？
进入到水中这一束，我们将在以后的课程中继续学习。

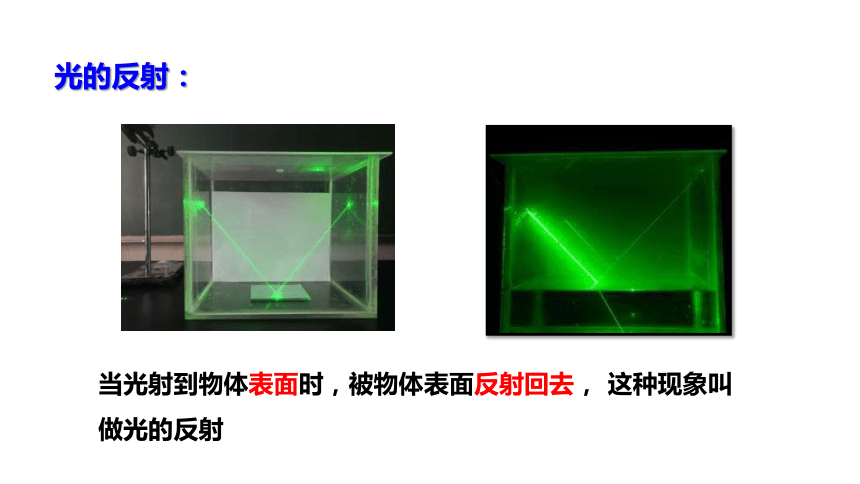

当光射到物体表面时，被物体表面反射回去， 这种现象叫做光的反射
光的反射：
O
法线N
入射光线
反射光线
入射点
入射角i
反射角
r
反射面
信息快递
注意：法线是为了研究问题的方便而加入的辅助线，本身不存在，因此画图时一定要画成虚线。
一点，两角，三线
∟
信息快递
反射角r：反射光线与法线的夹角。
法线：经过入射点且垂直于反射面的直线。（用虚线表示）
入射角i：入射光线与法线的夹角。
反射光纤：从物体表面返回来的光线
入射光线：在反射现象，中投射到物体表面的光线
光的反射遵循什么规律呢？
思考
光的反射现象
1.反射光线的方向与入射光线的方向有什么关系？
入射光线
细化研究问题
反射光线
2.反射光线与入射光线的位置满足什么关系？
入射点
O
法线
反射光线、入射光线和法线是否在同一平面？
如何设计实验来判断：反射光线、入射光线和法线是否在同一平面？
反射光线、入射光线与法线在同一平面内。
思考
线的关系：
反射光线和入射光线分别位于法线两侧。
面的关系：
反射光线、入射光线和法线在同一平面内。
反射角与入射角的大小满足什么关系？
猜 想
反射角等于入射角。
想一想
O
i
r
演示实验
仿照上面的实验方法，我们可以进行多次实验
实验序号 入射角i/o 反射角r/o
1 10 10
2 40 40
3 60 60
实验数据
4 70 70
5 80 80
分析与论证
实验结论：反射角等于入射角。
温馨提示
因为先有入射光线后有反射光线，即先有入射角后有反射角，因此入射角的大小决定反射角的大小，所以在光的反射定律中，不能说入射角等于反射角，只能说反射角等于入射角
当光线垂直入射时，情况又会怎样？
反射角
入射角
=
=
0°
结论：当光线垂直入射时，它将被垂直反射出去
思考
光的反射定律：
反射光线、入射光线和法线都在同一平面内；
反射光线、入射光线分别位于法线的两侧；
反射角等于入射角。
三线共面；
两线分立；
两角相等。
课堂练习
40o
在下图中画出反射光线，并在图中标出反射角的大小。
40o
O
A
B
40o
40o
O
A
B
如果让入射光逆着原来反射光的方向射到镜面，那么，它的反射光会与原来的入射光重合吗？
演示实验
在光的反射现象中，光路是可逆的。
光路的可逆性：
生活中有很多现象可以说明光路的可逆性。例如：如果你在一块平面镜中看到一位同学的眼睛，那么，这位同学也一定会通过这面镜子看到你的眼睛。
在光的反射现象中，光路可逆。
一束光线射到平面镜上，当入射光线与镜面的夹角逐渐增大时，则（ ）
A．入射角逐渐增大，反射角也逐渐增大
B．入射角逐渐减小，反射角逐渐增大
C．入射角逐渐减小，反射角也逐渐减小
D．入射角逐渐增大，反射角逐渐减小
C
针对训练
已知图中入射光线，请画出反射光线
N
O
1．先在反射面上标出入射点O；
2．过入射点画出反射面的垂线ON，即法线；
3．根据光的反射定律，反射角等于入射角画出反射光线
光的反射作图
知识拓展
步骤：
画出反射光线
画出入射光线
画出镜面
练一练
判断下列光路图及其描述是否正确。
入射角与反射角应相等
入射角与反射角标错位置
入射光线与反射光线应分居法线两侧
法线应为虚线，入射光线与反射光线应为实线
入射光线与反射光线的传播方向标错
针对训练
课堂小结
光的反射
光的反射现象
光的反射定律
光从一种介质射到另一种介质时，在界面处，光返回到原介质中继续传播的现象。
反射光线、入射光线与法线在同一平面内。
反射光线和入射光线分别位于法线两侧。
反射角等于入射角。
在光的反射现象中，光路可逆。
光的反射作图
先在反射面上标出入射点O；
过入射点画出反射面的垂线ON，即法线；
根据光的反射定律，反射角等于入射角画出反射光线
随堂练习
1.如图所示的四个光路图中，MM′ 为平面镜，PO 为入射光线，ON 为法线，入射角 ∠PON 等于 60°，其中符合光的反射定律的光路图是（ ）
A
2.如图所示，小舟利用平面镜研究光的反射定律，下列说法错误的是
(　　)
A. AO是入射光线
B. 反射角等于 30°
C. 将激光笔靠近N时，光线OB会靠近ON
D. 绕ON前后转动F板，F板上观察不到光线
B
3.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
60°
∟
4.如图所示为小斌同学“探究光的反射规律”的
实验装置。把一个平面镜放在水平桌面上，再
把一张纸板ENF竖直地立在平面镜上，纸板上
的直线ON垂直于镜面。
（1）如果纸板没有与平面镜垂直放置，当光贴着纸板E入射时，在纸板F上________（选填“能”或“不能”）看到反射光线；
（2）小斌想要探究反射光线与入射光线是否在同一平面内，接下来的操作是_______________________________________；
不能
以法线ON为轴线，把纸板F向后缓慢旋转
4.如图所示为小斌同学“探究光的反射规律”的
实验装置。把一个平面镜放在水平桌面上，再
把一张纸板ENF竖直地立在平面镜上，纸板上
的直线ON垂直于镜面。
（3）他让一束光线沿着BO方向入射，发现反射光线沿着OA方向射出，说明光在反射时光路是______的。
（4）对于每一条确定的入射光线而言，______光线是唯一的。
可逆
反射
