山东省泰安市泰山区2023-2024学年九年级上学期期末考试物理试卷（Word版含答案）

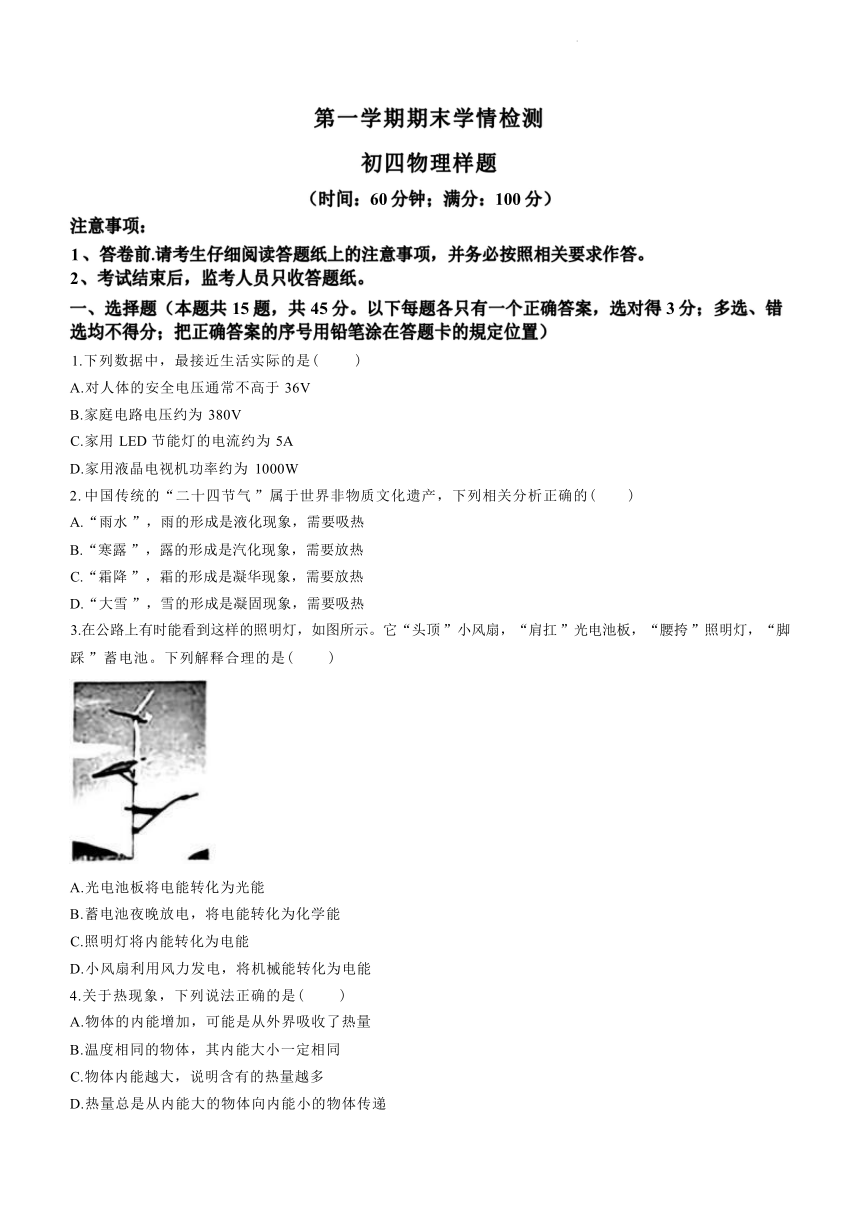

第一学期期末学情检测
初四物理样题
（时间：60 分钟；满分：100 分）
注意事项：
1 、答卷前.请考生仔细阅读答题纸上的注意事项，并务必按照相关要求作答。 2 、考试结束后，监考人员只收答题纸。
一、选择题（本题共 15 题，共 45 分。以下每题各只有一个正确答案，选对得 3 分；多选、错 选均不得分；把正确答案的序号用铅笔涂在答题卡的規定位置）
1.下列数据中，最接近生活实际的是( )
A.对人体的安全电压通常不高于 36V
B.家庭电路电压约为 380V
C.家用 LED 节能灯的电流约为 5A
D.家用液晶电视机功率约为 1000W
2. 中国传统的“二十四节气 ”属于世界非物质文化遗产，下列相关分析正确的( )
A.“雨水 ”，雨的形成是液化现象，需要吸热
B.“寒露 ”，露的形成是汽化现象，需要放热
C.“霜降 ”，霜的形成是凝华现象，需要放热
D.“大雪 ”，雪的形成是凝固现象，需要吸热
3.在公路上有时能看到这样的照明灯，如图所示。它“头顶 ”小风扇，“肩扛 ”光电池板，“腰挎 ”照明灯，“脚
踩 ”蓄电池。下列解释合理的是( )
A.光电池板将电能转化为光能
B.蓄电池夜晚放电，将电能转化为化学能
C.照明灯将内能转化为电能
D.小风扇利用风力发电，将机械能转化为电能
4.关于热现象，下列说法正确的是( )
A.物体的内能增加，可能是从外界吸收了热量
B.温度相同的物体，其内能大小一定相同
C.物体内能越大，说明含有的热量越多
D.热量总是从内能大的物体向内能小的物体传递

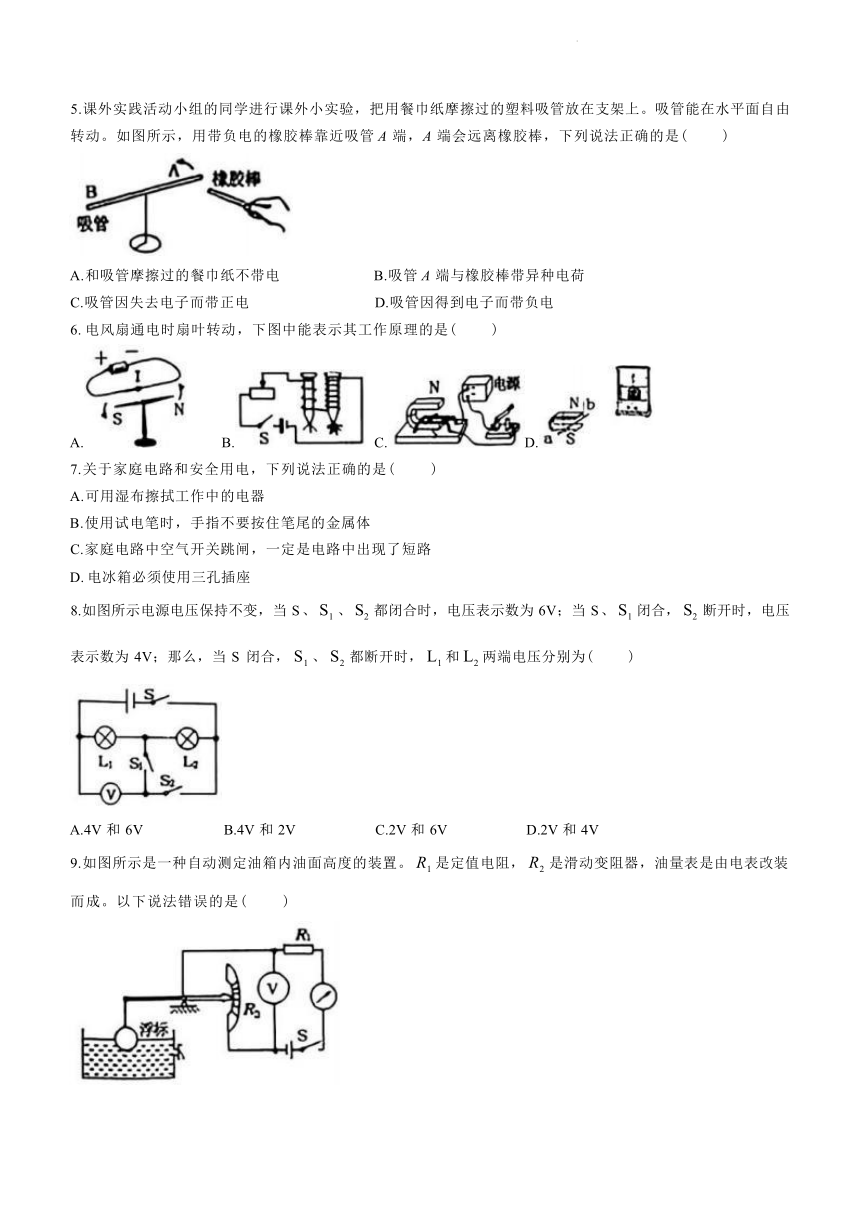

5.课外实践活动小组的同学进行课外小实验，把用餐巾纸摩擦过的塑料吸管放在支架上。吸管能在水平面自由
转动。如图所示，用带负电的橡胶棒靠近吸管 A 端，A 端会远离橡胶棒，下列说法正确的是( )
A.和吸管摩擦过的餐巾纸不带电 B.吸管 A 端与橡胶棒带异种电荷
C.吸管因失去电子而带正电 D.吸管因得到电子而带负电
6. 电风扇通电时扇叶转动，下图中能表示其工作原理的是( )
A. B. C.D.
7.关于家庭电路和安全用电，下列说法正确的是( )
A.可用湿布擦拭工作中的电器
B.使用试电笔时，手指不要按住笔尾的金属体
C.家庭电路中空气开关跳闸，一定是电路中出现了短路
D. 电冰箱必须使用三孔插座
8.如图所示电源电压保持不变，当 S 、 S1 、 S2 都闭合时，电压表示数为 6V；当 S 、 S1 闭合， S2 断开时，电压
表示数为 4V；那么，当 S 闭合， S1 、 S2 都断开时， L1 和 L2 两端电压分别为( )
A.4V 和 6V B.4V 和 2V C.2V 和 6V D.2V 和 4V
9.如图所示是一种自动测定油箱内油面高度的装置。 R1 是定值电阻， R2 是滑动变阻器，油量表是由电表改装
而成。以下说法错误的是( )

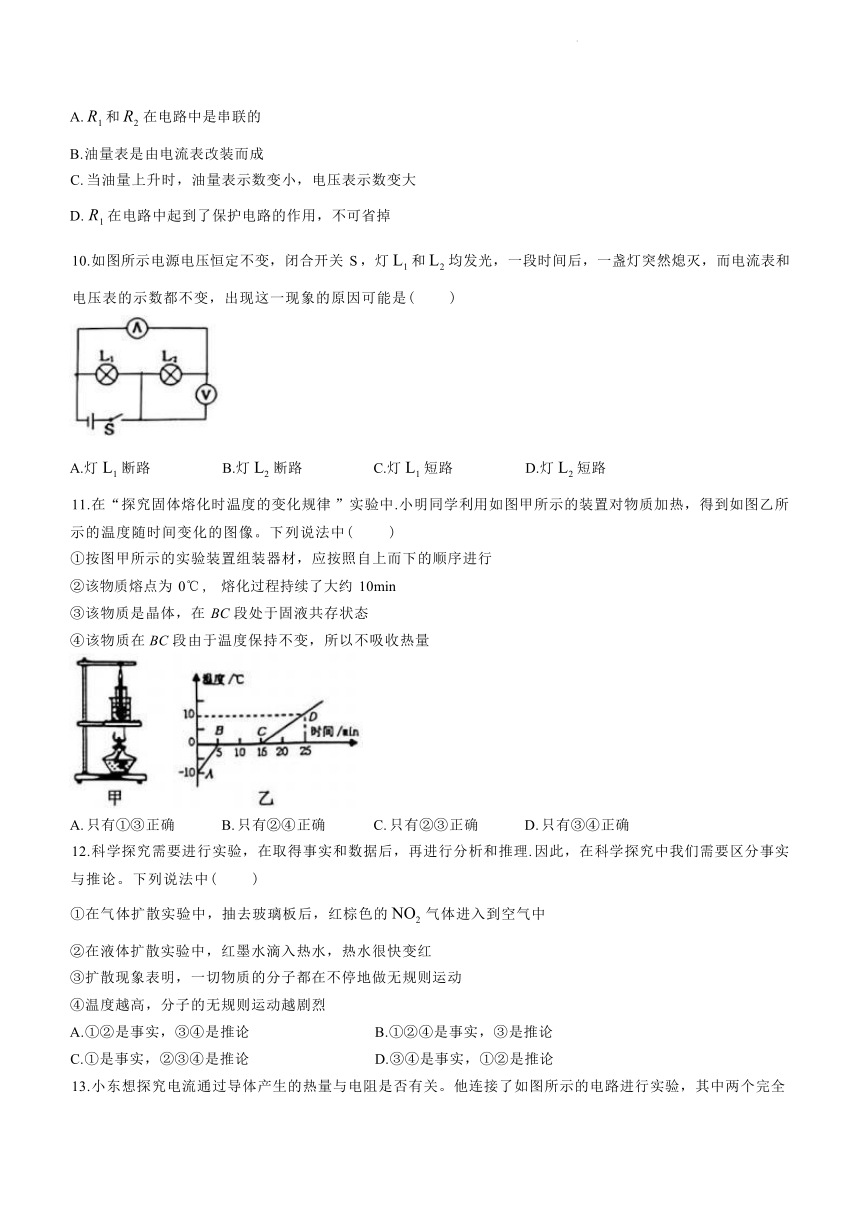

A. R1 和 R2 在电路中是串联的
B.油量表是由电流表改装而成
C. 当油量上升时，油量表示数变小，电压表示数变大
D. R1 在电路中起到了保护电路的作用，不可省掉
10.如图所示电源电压恒定不变，闭合开关 S ，灯 L1 和 L2 均发光，一段时间后，一盏灯突然熄灭，而电流表和
电压表的示数都不变，出现这一现象的原因可能是( )
A.灯 L1 断路 B.灯 L2 断路 C.灯 L1 短路 D.灯 L2 短路
11.在“探究固体熔化时温度的变化规律 ”实验中.小明同学利用如图甲所示的装置对物质加热，得到如图乙所
示的温度随时间变化的图像。下列说法中( )
①按图甲所示的实验装置组装器材，应按照自上而下的顺序进行
②该物质熔点为 0℃ , 熔化过程持续了大约 10min
③该物质是晶体，在 BC 段处于固液共存状态
④该物质在 BC 段由于温度保持不变，所以不吸收热量
A. 只有①③正确 B. 只有②④正确 C. 只有②③正确 D. 只有③④正确
12.科学探究需要进行实验，在取得事实和数据后，再进行分析和推理. 因此，在科学探究中我们需要区分事实
与推论。下列说法中( )
①在气体扩散实验中，抽去玻璃板后，红棕色的 NO2 气体进入到空气中
②在液体扩散实验中，红墨水滴入热水，热水很快变红
③扩散现象表明，一切物质的分子都在不停地做无规则运动
④温度越高，分子的无规则运动越剧烈
A.①②是事实，③④是推论 B.①②④是事实，③是推论
C.①是事实，②③④是推论 D.③④是事实，①②是推论
13.小东想探究电流通过导体产生的热量与电阻是否有关。他连接了如图所示的电路进行实验，其中两个完全

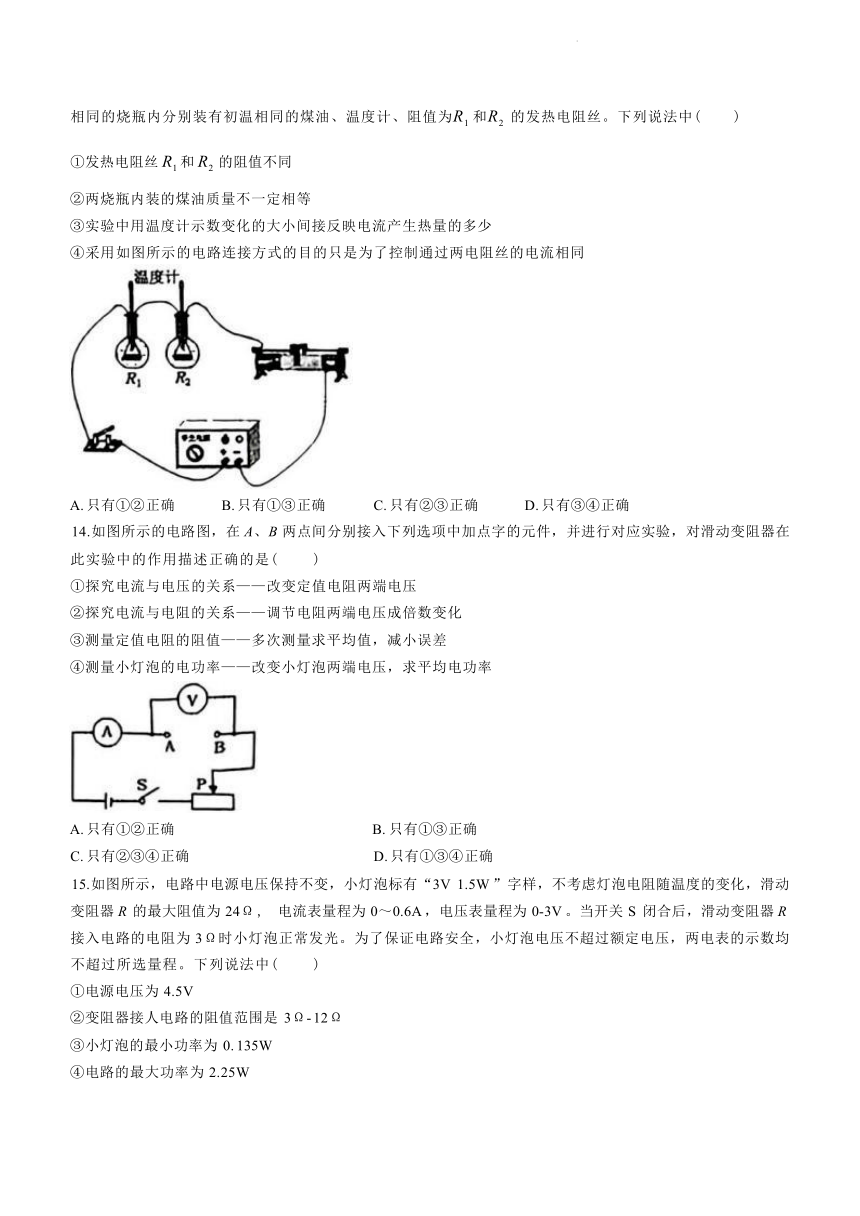

相同的烧瓶内分别装有初温相同的煤油、温度计、阻值为R1 和R2 的发热电阻丝。下列说法中( )
①发热电阻丝 R1 和 R2 的阻值不同
②两烧瓶内装的煤油质量不一定相等
③实验中用温度计示数变化的大小间接反映电流产生热量的多少
④采用如图所示的电路连接方式的目的只是为了控制通过两电阻丝的电流相同
A. 只有①②正确 B. 只有①③正确 C. 只有②③正确 D. 只有③④正确
14.如图所示的电路图，在 A、B 两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在
此实验中的作用描述正确的是( )
①探究电流与电压的关系——改变定值电阻两端电压
②探究电流与电阻的关系——调节电阻两端电压成倍数变化
③测量定值电阻的阻值——多次测量求平均值，减小误差
④测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
A. 只有①②正确 B. 只有①③正确
C. 只有②③④正确 D. 只有①③④正确

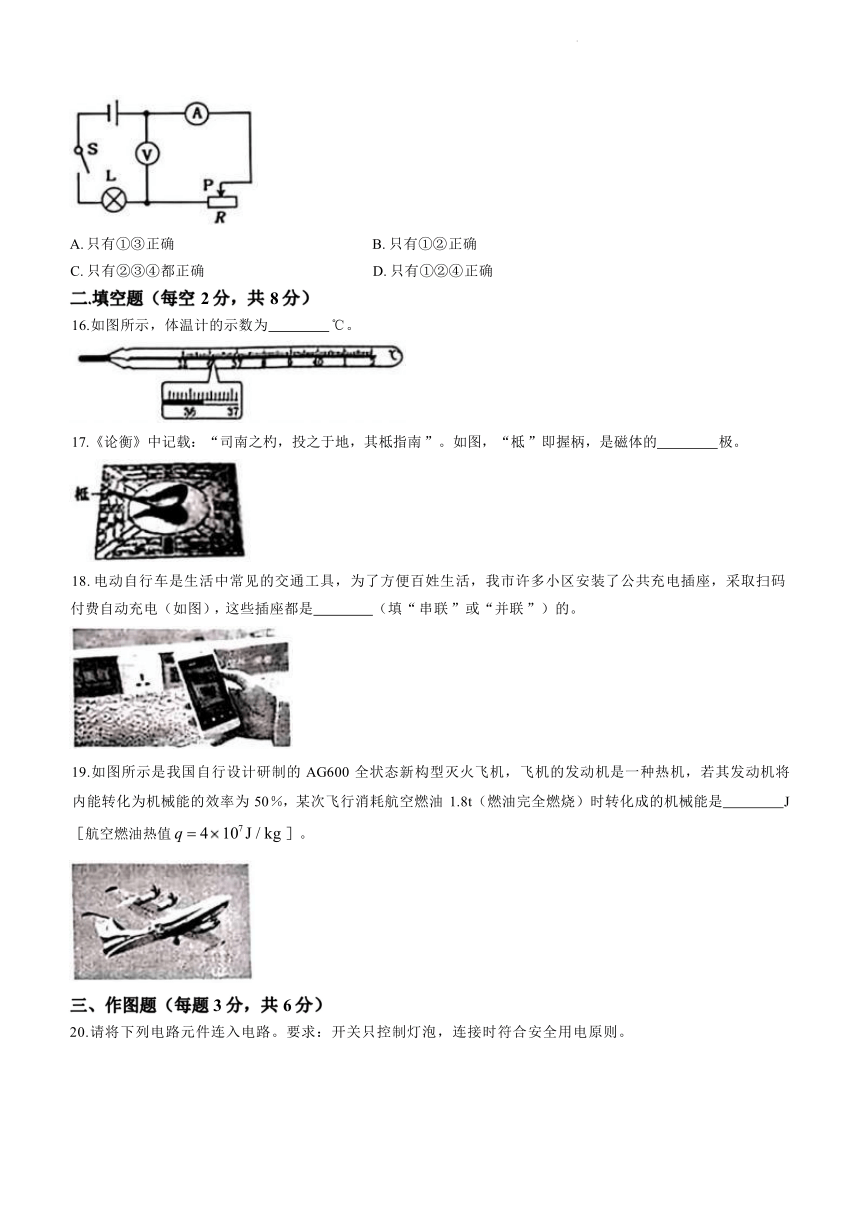

15.如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W ”字样，不考虑灯泡电阻随温度的变化，滑动 变阻器 R 的最大阻值为 24Ω , 电流表量程为 0～0.6A ，电压表量程为 0-3V 。当开关 S 闭合后，滑动变阻器 R 接入电路的电阻为 3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均
不超过所选量程。下列说法中( )
①电源电压为 4.5V
②变阻器接人电路的阻值范围是 3Ω- 12Ω
③小灯泡的最小功率为 0. 135W
④电路的最大功率为 2.25W
A. 只有①③正确 B. 只有①②正确
C. 只有②③④都正确 D. 只有①②④正确
二.填空题（每空 2 分，共 8 分）
16.如图所示，体温计的示数为 ℃。
17.《论衡》中记载：“司南之杓，投之于地，其柢指南 ”。如图，“柢 ”即握柄，是磁体的 极。
18. 电动自行车是生活中常见的交通工具，为了方便百姓生活，我市许多小区安装了公共充电插座，采取扫码
付费自动充电（如图），这些插座都是 （填“ 串联 ”或“并联 ”）的。
19.如图所示是我国自行设计研制的 AG600 全状态新构型灭火飞机，飞机的发动机是一种热机，若其发动机将 内能转化为机械能的效率为 50％，某次飞行消耗航空燃油 1.8t（燃油完全燃烧）时转化成的机械能是 J
［航空燃油热值 q = 4 107 J / kg ］。
三、作图题（每题 3 分，共 6 分）
20.请将下列电路元件连入电路。要求：开关只控制灯泡，连接时符合安全用电原则。
21.如图，根据小磁针的指向，在图中标出通电螺线管的电流方向和磁感线的方向。
四、实验题（第 22 题 10 分，第 23 题 12 分，共 22 分）
22.如图所示， 甲、乙、丙三图中的装置完全相同，燃料的质量都相同，烧杯内的液体质量和初温也相同。
（1）小金同学要“探究物质的吸热能力 ”时，应选择 两图进行实验。他设计了下列两个方案，方案 一：加热相同时间，比较升高的温度；方案二：升高相同的温度，比较加热的时间。你认为 （选填“方
案一 ”“方案二 ”或“两方案都 ”）可行。
根据实验数据小金同学绘制出的温度-时间图像如图丁所示，如果想自制暖手袋，应选用液体 （选填
“a ”或“b ”）作为供暖物质效果更佳。
（2）小强同学要“ 比较不同燃料的热值 ”，应选择 两图进行实验；图甲中，若在燃料完全燃烧殆尽后， 利用液体 a 吸收的热量和燃料 1 的质量，计算出了燃料 1 的热值.这样算出的热值与其真实值相比 （选
填“偏大 ”“偏小 ”或“相同 ”）。
23.在“测量小灯泡额定功率 ”实验中，小灯泡的额定电压U额 = 2.5V 。
（1）图甲是测量小灯泡额定功率的实物图，图中有一根导线连接错误，请在这根导线上打“ × ”, 并用笔画线
代替导线画出正确的连接（只改接一根导线）。
（2）闭合开关前，滑片 P 应位于 （选填“A ”或“B ”）端。
（3）闭合开关，移动滑片 P 直到电压表示数为 2.5V ，此时电流表示数如图乙所示，则小灯泡的额定功率为
W。
（4）完成了上述实验后，某同学还想测量另一只额定电压为U1 的小灯泡正常发光时的电功率，但发现电流表
损坏。他利用阻值已知的定值电阻R0 ，设计了如图丙所示的电路，经检查无误后进行实验。请你帮助他将实
验过程补充完整：
①依据电路图连接好电路，只闭合开关 S 、 S1 ，调节滑动变阻器，使电压表的示数为U1 ；
② （选填“ 向右调节滑片 ”或“ 向左调节滑片 ”或“保持滑片位置不变 ”），只闭合开关 读出
电压表示数为U2 ；
③小灯泡的额定功率 P ＝ （用U1 、 U2 和R0 表示）。
五、计算题（24 题 7 分，25 题 12 分，共 19 分。解答时应写出必要的文字说明、公式和重要的 计算步骤，只写出最后答案的不能得分）
24.如图所示是电阻甲和乙的 U-I 图像，求：
（1）若将甲、乙申联，当通过电阻甲的电流为 0. 15A 时，求电源电压；
（2）若将甲、乙并联，当通过电阻乙的电流是 0.2A 时，通电 100s ，干路电流做多少功？
25.某品牌的电热水壶，工作电路简图如图甲所示，工作时有两种状态：一种是加热状态，另一种是保温状态， 其铭牌如下表所示。在该电热水壶正常工作的情况下，将一壶 25℃的水在 1 标准大气压下加热到沸腾【假设 电热丝产生的热量全部被水吸收， R1 、 R2 的阻值不随温度变化， c水 = 4.2 x 103 J /(kg . ℃) 】求：
（1）水吸收的热量；
（2） R1 、 R2 的阻值；
（3）某周末的晚饭时间，小明想利用所学的电学知识测算此时电热水壶加热的实际电压。他关闭了家中其它 所有用电器，只让电热水壶在“加热 ”状态下工作，观察到自家电能表（如图乙）的转盘在 1min 内转了 50
转，此时电热水壶的实际电压为多少？
