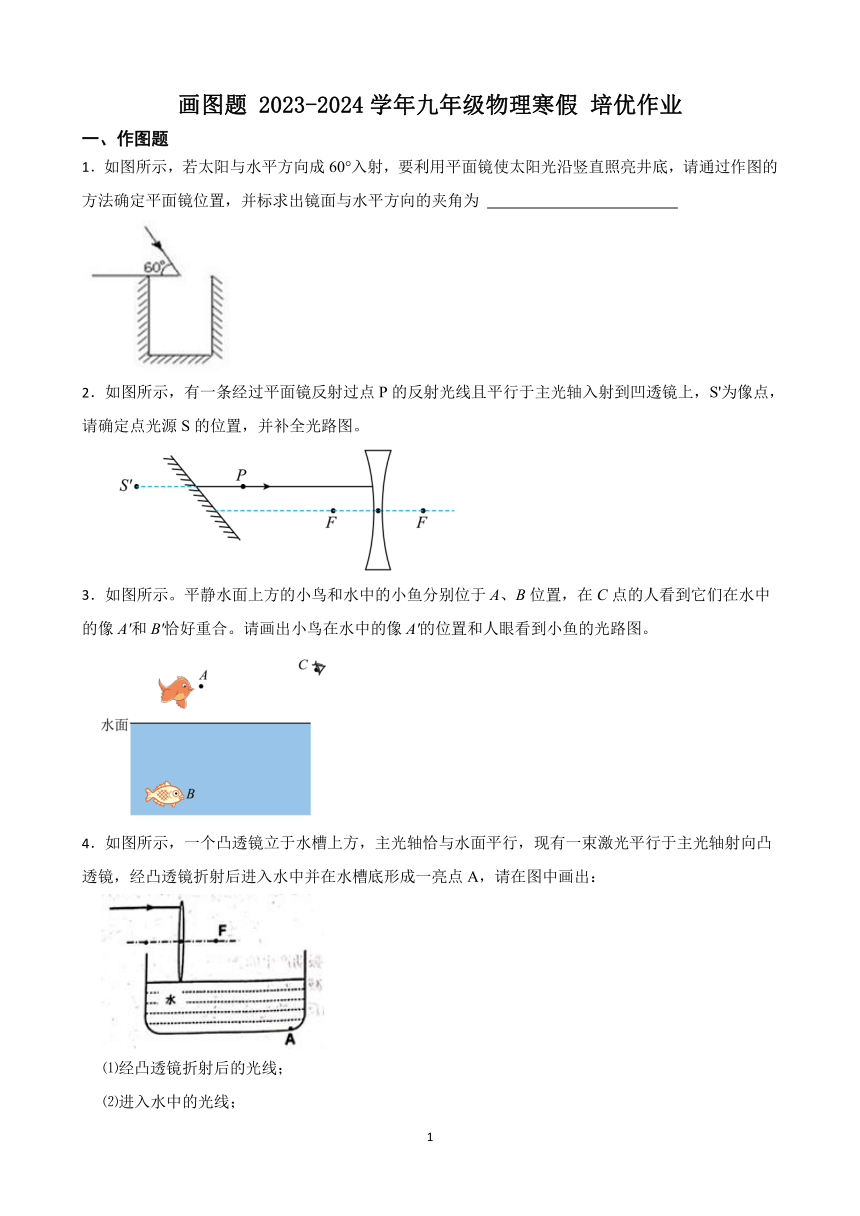

画图题 2023-2024学年九年级物理寒假 培优作业
一、作图题
1．如图所示，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直照亮井底，请通过作图的方法确定平面镜位置，并标求出镜面与水平方向的夹角为
2．如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。
3．如图所示。平静水面上方的小鸟和水中的小鱼分别位于A、B位置，在C点的人看到它们在水中的像A′和B′恰好重合。请画出小鸟在水中的像A′的位置和人眼看到小鱼的光路图。
4．如图所示，一个凸透镜立于水槽上方，主光轴恰与水面平行，现有一束激光平行于主光轴射向凸透镜，经凸透镜折射后进入水中并在水槽底形成一亮点A，请在图中画出：
⑴经凸透镜折射后的光线；
⑵进入水中的光线；
⑶经水面反射后的光线。

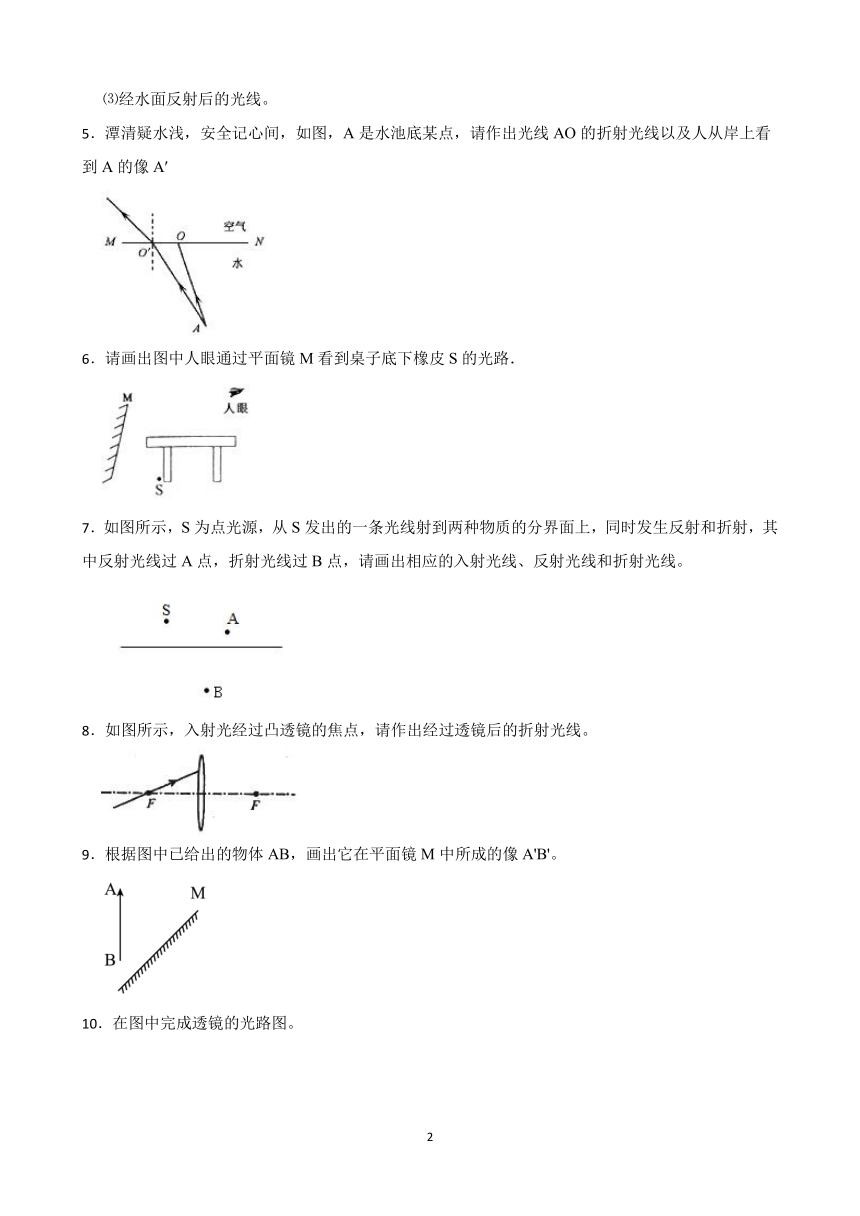

5．潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′
6．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．
7．如图所示，S为点光源，从S发出的一条光线射到两种物质的分界面上，同时发生反射和折射，其中反射光线过A点，折射光线过B点，请画出相应的入射光线、反射光线和折射光线。
8．如图所示，入射光经过凸透镜的焦点，请作出经过透镜后的折射光线。
9．根据图中已给出的物体AB，画出它在平面镜M中所成的像A'B'。

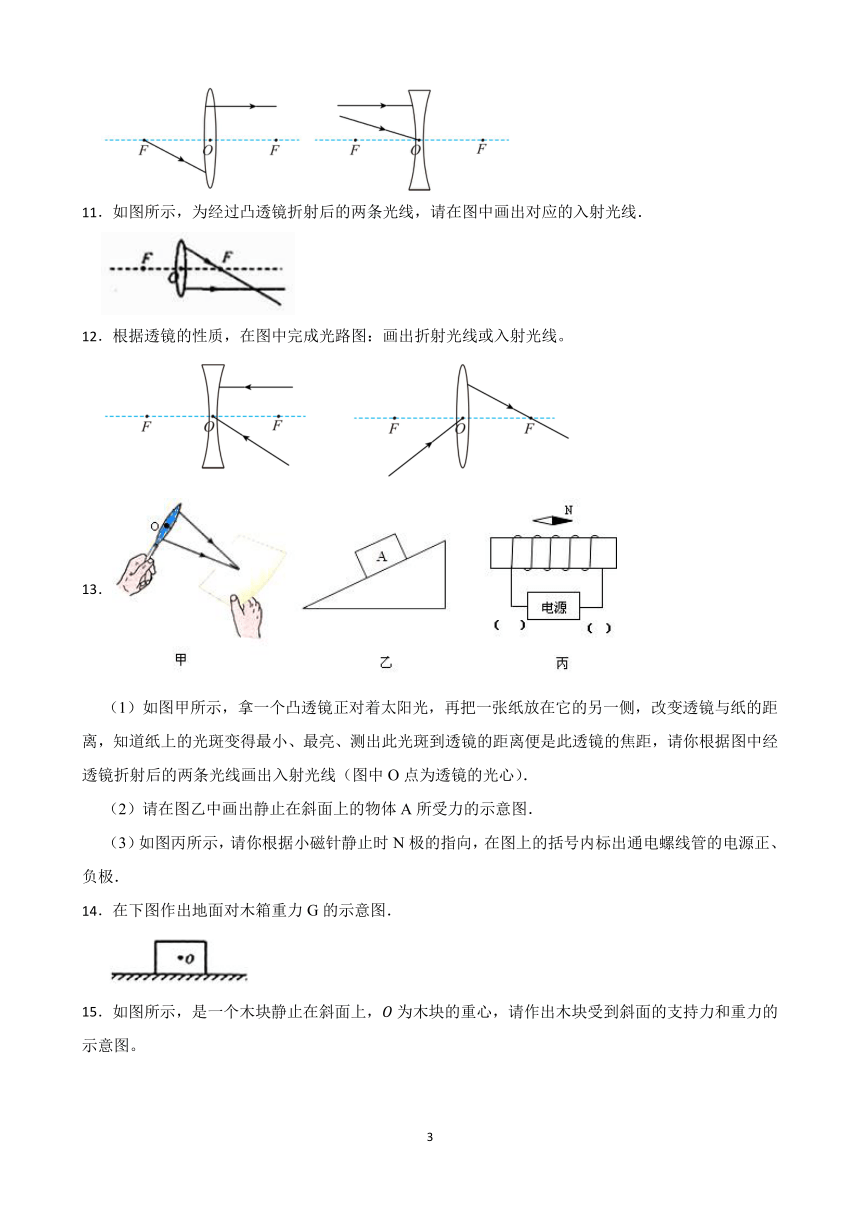

10．在图中完成透镜的光路图。
11．如图所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线．
12．根据透镜的性质，在图中完成光路图：画出折射光线或入射光线。
13．
（1）如图甲所示，拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，知道纸上的光斑变得最小、最亮、测出此光斑到透镜的距离便是此透镜的焦距，请你根据图中经透镜折射后的两条光线画出入射光线（图中O点为透镜的光心）．
（2）请在图乙中画出静止在斜面上的物体A所受力的示意图．
（3）如图丙所示，请你根据小磁针静止时N极的指向，在图上的括号内标出通电螺线管的电源正、负极．
14．在下图作出地面对木箱重力G的示意图．
15．如图所示，是一个木块静止在斜面上，为木块的重心，请作出木块受到斜面的支持力和重力的示意图。

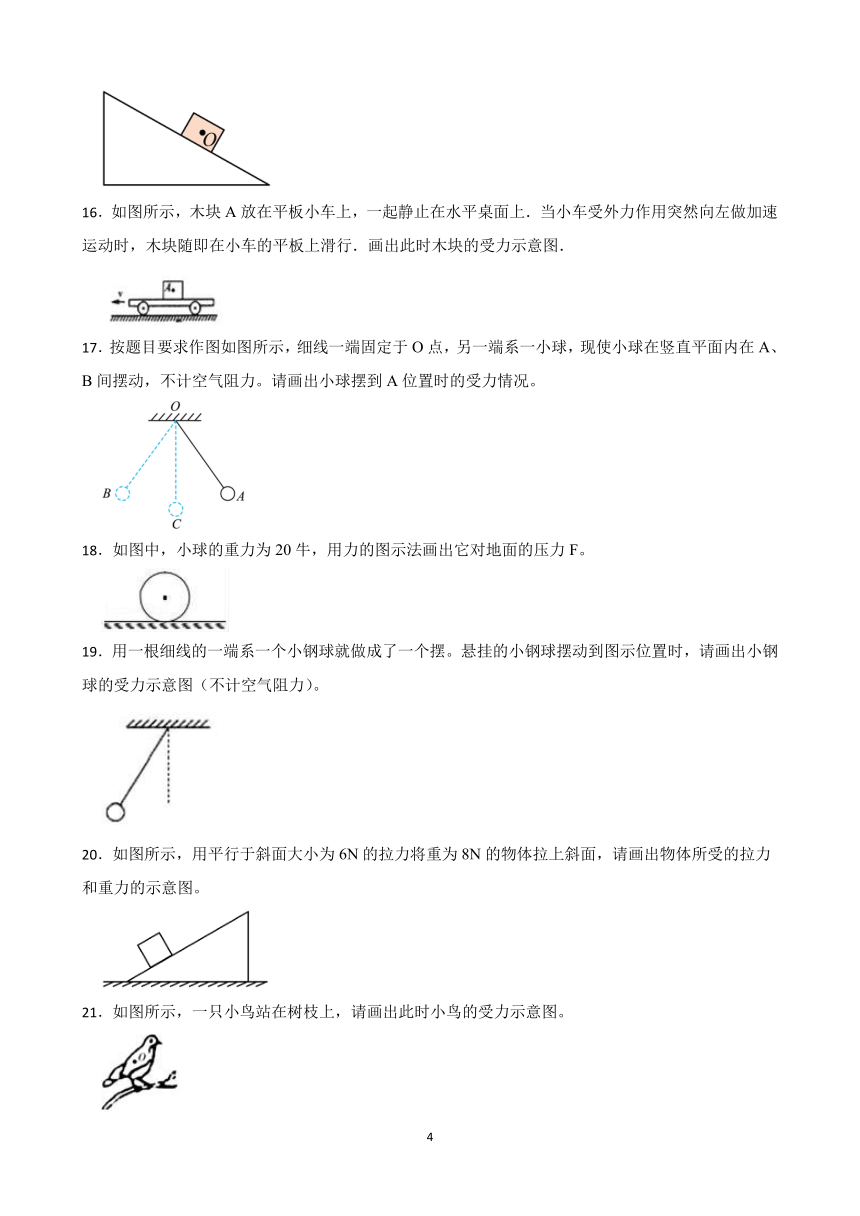

16．如图所示，木块A放在平板小车上，一起静止在水平桌面上．当小车受外力作用突然向左做加速运动时，木块随即在小车的平板上滑行．画出此时木块的受力示意图．
17．按题目要求作图如图所示，细线一端固定于O点，另一端系一小球，现使小球在竖直平面内在A、B间摆动，不计空气阻力。请画出小球摆到A位置时的受力情况。
18．如图中，小球的重力为20牛，用力的图示法画出它对地面的压力F。
19．用一根细线的一端系一个小钢球就做成了一个摆。悬挂的小钢球摆动到图示位置时，请画出小钢球的受力示意图（不计空气阻力）。
20．如图所示，用平行于斜面大小为6N的拉力将重为8N的物体拉上斜面，请画出物体所受的拉力和重力的示意图。
21．如图所示，一只小鸟站在树枝上，请画出此时小鸟的受力示意图。

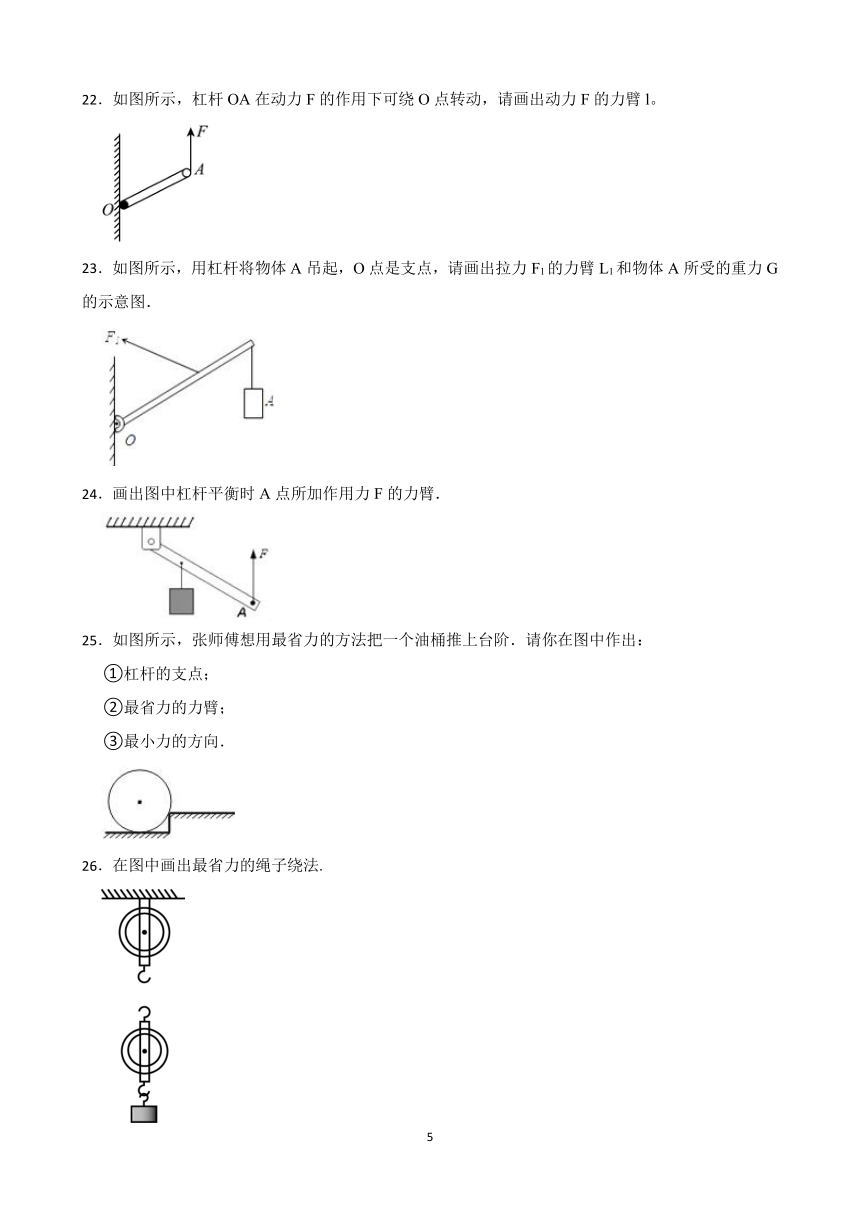

22．如图所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l。
23．如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图．
24．画出图中杠杆平衡时A点所加作用力F的力臂．
25．如图所示，张师傅想用最省力的方法把一个油桶推上台阶．请你在图中作出：
①杠杆的支点；
②最省力的力臂；
③最小力的方向．
26．在图中画出最省力的绳子绕法.
27．如图所示，一物体以某一初速度冲上粗糙斜面。当该物体沿斜面向上运动的过程中，请作出该物体的受力的示意图。
28．请用笔画线代替导线，将图中的开关和配有保险丝的插座接入家庭电路中。
29．用细线悬挂的小球摆到最高点时如图所示，试画出小球受到重力和拉力的示意图。
30．图中，将插座和控制插座的开关正确接入家庭电路中。
31．请将左图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（光线很暗时“光控开关”闭合，有声音时“声控开关”闭合）；请在右图中根据小磁针静止时N极的指向，标出电源的正极，并用箭头标出磁感线的方向。
32．图甲是某宾馆床头上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关.请在图乙中将电路图连接完整，要求符合安全用电原则.
33．如图所示，这是小明家的一盏电灯和一个插座，请将图中元件用笔画线代替导线连接起来，要求：
标出火线和零线；
开关S控制灯泡，电路连接要符合安全用电原则。
34．
（1）如图甲为一个装满水盖上硬纸片后倒置的杯子，请在纸片下表面O点处画出纸片受到大气压力F的示意图；
（2）要在教室内安装2盏“220V、40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将图乙所示电路连接完整。
35．
（1）画出放在斜面上的物体G对斜面压力的示意图并标注相应的字母；
（2）图中MN为平面镜，AO为入射光线，请在图中画出的反射光线和法线；
（3）请在图中用笔画线代替导线，将插座、电灯、开关接入家庭电路中；
（4）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
36．为了安全用电，请将独立工作的电灯和插座接到家庭电路。
37．（1）在图中的圆圈中填入电压表或电流表，闭合开关后，两灯都发光
（2）图中，甲图是一把钢丝钳，A是剪钢丝处，B为手的用力点，O为转动轴（支点 ）；乙图为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.
（3）请用笔画线代替导线，将图20中的电灯、开关和插座接入家庭电路中。
38．根据要求作图，请利用图中给出的信息，在图中标出电源的正极、小磁针的N极
39．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
40．完成下列作图
（1）如图甲所示，作出：①水桶M所受重力的示意图；②以O为支点，力F的力臂L；
（2）画出图乙中与入射光线对应的反射光线和大致的折射光线；
（3）图丙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.
41．如图所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．
42．如图所示，杠杆OBA在图示位置静止，请画出物体C受到的重力，及其作用在A点的最小力F和力臂L．
43．如图所示，箭头表示磁感线方向，“ ”表示通电导线中电流方向垂直纸面向里，“⊙”表示通电导线中电流方向垂直于纸面向外．根据左手定则判断各导线的受力方向，并用箭头表示出来．
答案解析部分
1．【答案】解：如图所示 ； 75°或105°
2．【答案】解：如图所示：
3．【答案】解：如图所示：
4．【答案】解：如图所示：
5．【答案】解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A′，如图所示：
6．【答案】解：如图所示：
7．【答案】解：如图所示；
8．【答案】解：如图所示：
9．【答案】解：如图所示：
10．【答案】解：如图所示：
11．【答案】解：如图所示：
12．【答案】解：如图所示：
13．【答案】（1）
（2）
（3）
14．【答案】解：如图所示：
15．【答案】
16．【答案】解：经分析知，竖直方向上木块受到重力和支持力的作用，这两个力大小相等、方向相反、作用在同一直线上；水平方向上，汽车突然向左做加速运动时，由于惯性木块保持原来的静止状态，会产生相后滑动的趋势，因此木块受到向左的摩擦力．如下图所示：
17．【答案】解：如图所示：
18．【答案】解：如图所示：
19．【答案】解：如图所示：
20．【答案】
21．【答案】解：如图所示：
22．【答案】解：如图所示：
23．【答案】解：如图所示：
24．【答案】解：如图所示：
．
25．【答案】如图所示：
26．【答案】解：如图所示：
27．【答案】解：如图所示：
28．【答案】解：如图所示：
29．【答案】
30．【答案】解：如图所示：
31．【答案】
32．【答案】解：如图所示：
33．【答案】
34．【答案】（1）
（2）
35．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
（4）解：如图所示：
36．【答案】解：如图所示：
37．【答案】解：（1）
（2）
（3）
38．【答案】如图所示：
39．【答案】
40．【答案】
41．【答案】解：如图所示：
42．【答案】解：如图所示：
43．【答案】解：
