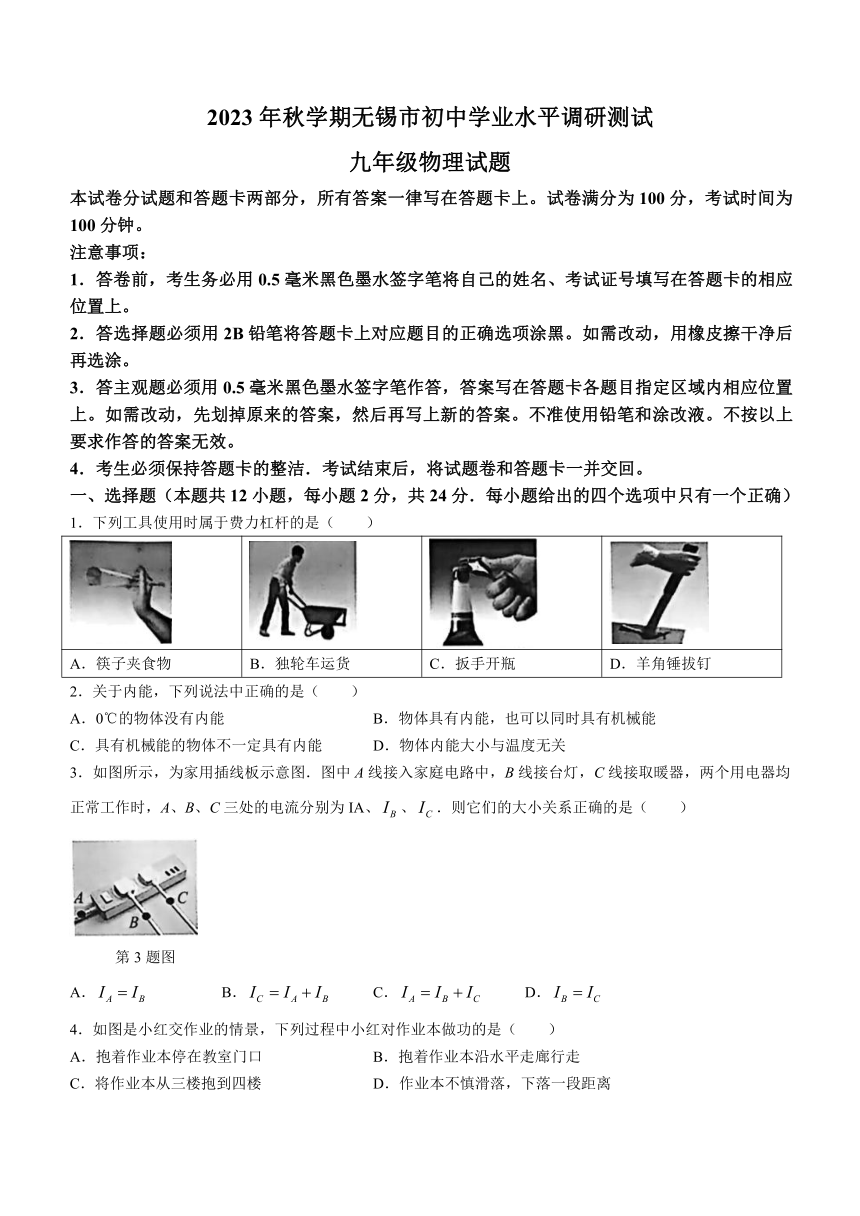

2023年秋学期无锡市初中学业水平调研测试
九年级物理试题
本试卷分试题和答题卡两部分，所有答案一律写在答题卡上。试卷满分为100分，考试时间为100分钟。
注意事项：
1．答卷前，考生务必用0.5毫米黑色墨水签字笔将自己的姓名、考试证号填写在答题卡的相应位置上。
2．答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑。如需改动，用橡皮擦干净后再选涂。
3．答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上。如需改动，先划掉原来的答案，然后再写上新的答案。不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁．考试结束后，将试题卷和答题卡一并交回。
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）
1．下列工具使用时属于费力杠杆的是（ ）
A．筷子夹食物 B．独轮车运货 C．扳手开瓶 D．羊角锤拔钉
2．关于内能，下列说法中正确的是（ ）
A．0℃的物体没有内能 B．物体具有内能，也可以同时具有机械能
C．具有机械能的物体不一定具有内能 D．物体内能大小与温度无关
3．如图所示，为家用插线板示意图．图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，A、B、C三处的电流分别为IA、、．则它们的大小关系正确的是（ ）
第3题图
A． B． C． D．
4．如图是小红交作业的情景，下列过程中小红对作业本做功的是（ ）
A．抱着作业本停在教室门口 B．抱着作业本沿水平走廊行走
C．将作业本从三楼抱到四楼 D．作业本不慎滑落，下落一段距离
第4题图
5．体育课上，老师通过改变音乐的节奏来控制同学们完成20个仰卧起坐的快慢．调节后改变了同学们做仰卧起坐时（）
A．功率的大小 B．做功的多少 C．所需力的大小 D．重心上升的高度
6．如图所示，2023年5月30日，搭载神舟十六号载人飞船的运载火箭在酒泉卫星发射中心发射升空．火箭搭载的载人飞船在加速升空的过程中，下列说法中正确的是（ ）
第6题图
A．动能减小，重力势能增加，机械能不变 B．动能不变，重力势能不变，机械能不变
C．动能不变，重力势能增加，机械能增加 D．动能增加，重力势能增加，机械能增加
7．用如图甲所示的电路探究串联电路的电压特点．关于该实验，下列说法中正确的是（ ）
第7题图
A．、灯泡规格应相同
B．闭合开关前，电压表指针如图乙所示，说明电压表要校零
C．闭合开关，测出两端电压后，仅将电压表左侧导线从a端改接到c端，可测出两端电压
D．该实验得到的结论是串联电路中电压处处相等
8．常见的智能锁可以设置密码、指纹和机械钥匙三种开锁方式．密码识别成功时闭合，电铃发出声音，电动机M工作开锁；指纹识别成功时闭合，电铃发出声音，电动机M工作开锁．机械钥匙直接开锁，与电路无关．下列电路设计中符合要求的是（ ）
A． B．
C． D．
9．用如图所示的装置探究动能大小与哪些因素有关．改变小车在斜面上的高度h，由静止释放，撞击水平面上的木块，观察木块被撞击后移动的距离．下列说法中正确的是（ ）
第9题图
A．木块被撞击后移动的距离越远，小车动能越大
B．木块被撞击后滑行过程中受到水平面的摩擦力逐渐增大
C．实验中，斜面和水平面必须是同种材料
D．此装置是探究动能大小与质量的关系
10．用如图甲所示的装置探究不同物质吸热升温的现象．两个相同试管内分别装有100g水和食用油，同时放置在红外加热器中，用温度传感器分别测得水和食用油的温度随时间变化图像如图乙所示[J/（kg ℃）]，下列说法中正确的是（ ）
第10题图
A．实验中通过温度的变化来比较水和食用油吸收热量的多少
B．加热3min，食用油吸收的热量比水多
C．食用油的比热容为J/（kg °C）
D．水吸热升温比食用油快

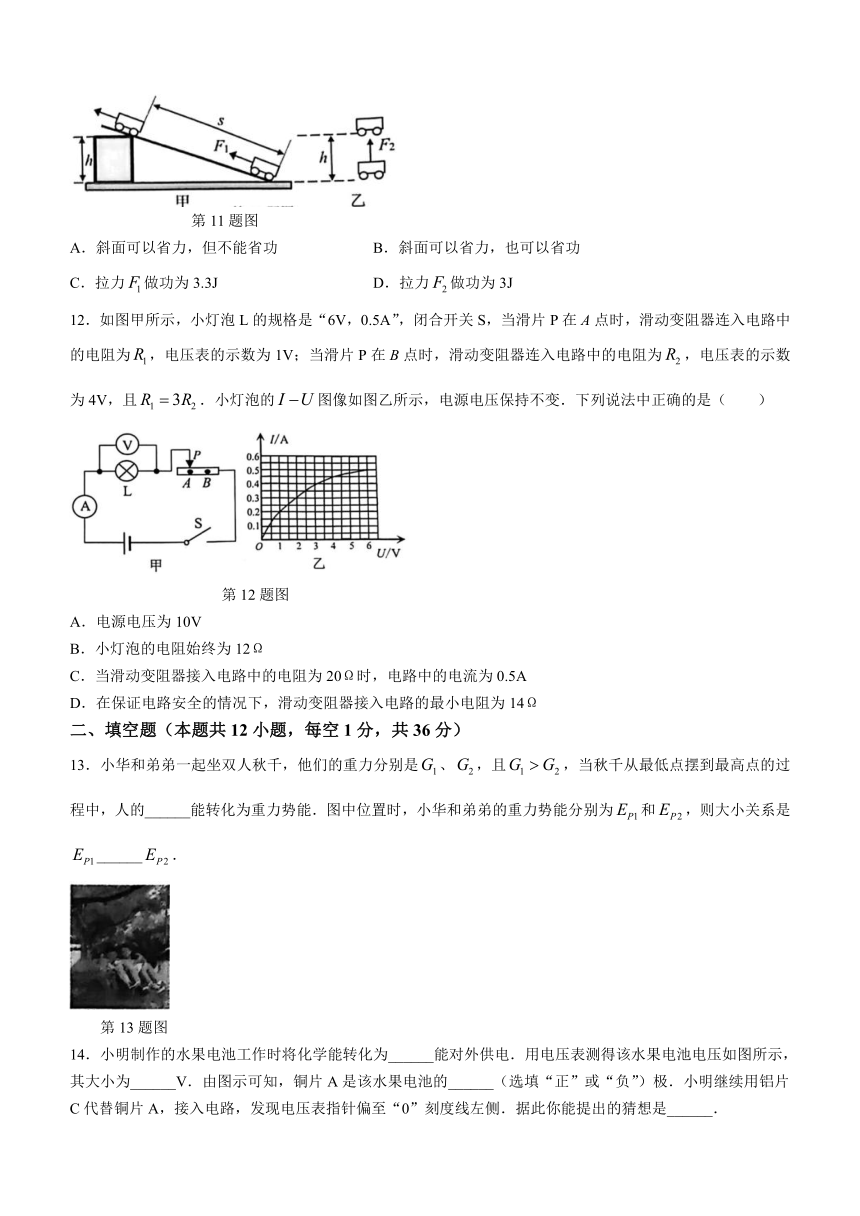

11．用如图所示的装置测量提升物体所做的功．经测量，斜面长m，高m，图甲中用弹簧测力计沿斜面匀速拉动小车至高度h处，测力计示数N，图乙中沿竖直方向匀速提升小车，使之上升高度h，测力计示数N．关于该实验，下列说法中错误的是（ ）
第11题图
A．斜面可以省力，但不能省功 B．斜面可以省力，也可以省功
C．拉力做功为3.3J D．拉力做功为3J
12．如图甲所示，小灯泡L的规格是“6V，0.5A”，闭合开关S，当滑片P在A点时，滑动变阻器连入电路中的电阻为，电压表的示数为1V；当滑片P在B点时，滑动变阻器连入电路中的电阻为，电压表的示数为4V，且．小灯泡的图像如图乙所示，电源电压保持不变．下列说法中正确的是（ ）
第12题图
A．电源电压为10V
B．小灯泡的电阻始终为12Ω
C．当滑动变阻器接入电路中的电阻为20Ω时，电路中的电流为0.5A
D．在保证电路安全的情况下，滑动变阻器接入电路的最小电阻为14Ω
二、填空题（本题共12小题，每空1分，共36分）
13．小华和弟弟一起坐双人秋千，他们的重力分别是、，且，当秋千从最低点摆到最高点的过程中，人的______能转化为重力势能．图中位置时，小华和弟弟的重力势能分别为和，则大小关系是______．
第13题图
14．小明制作的水果电池工作时将化学能转化为______能对外供电．用电压表测得该水果电池电压如图所示，其大小为______V．由图示可知，铜片A是该水果电池的______（选填“正”或“负”）极．小明继续用铝片C代替铜片A，接入电路，发现电压表指针偏至“0”刻度线左侧．据此你能提出的猜想是______．
第14题图
15．如图所示，手摇爆米花机是劳动人民创造的黑科技．将少量玉米放入锅内，封好锅盖，在火炉上不断转动，使之均匀受热．当锅内达到一定气压后，打开锅盖，玉米花瞬间爆出，锅内气体膨胀对外做功，内能______（选填“增大”、“减小”或“不变”），温度______（选填“升高”、“降低”或“不变），此能量转化的过程和四冲程汽油机的______冲程相似．
第15题图
16．用如图所示的装置比较质量相等的不同燃料燃烧时放出的热量．甲、乙中的烧杯、铁架台、温度计完全相同，在燃烧皿中放入质量相等的不同种燃料，同时点燃，给______相等的水加热，等待______（“燃烧相同时间”或“燃料燃尽”），通过观察______来比较两种燃料热值的大小．
第16题图
17．小灯泡是常见的电学器材，用它可以做以下实验．
第17题图
（1）在“观察手电筒”的活动中，从电路的组成看，图甲中金属片相当于电路中的______．
（2）在“怎样使一个小灯泡亮起来”的活动中，图乙中A、B、C三种办法中可行的是______．
（3）在“怎样使两个小灯泡亮起来”的活动中，采用如图丙所示的方法连接，两个小灯泡都亮了，两灯的连接方式为______联．
18．用如图所示的装置探究影响导体电阻大小的因素．实验室提供了4根电阻丝，其规格、材料如下表所示．在M、N之间分别接上不同的电阻丝，闭合开关，通过观察______来精确比较导体电阻的大小．为了探究导体电阻大小与导体长度的关系，应该选用编号为______的两根电阻丝，利用器材还可以探究导体电阻的大小与导体的______的关系．
第18题图
编号 材料 长度/m 柾截面积/mm
A 锰铜合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 镍铬合金 0.5 0.5
19．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P自上向下滑动，则电流表的示数______（选填“增大”、“减小”或“不变”），电压表的示数______（选填“增大”、“减小”或“不变”）．
第19题图
20．物理社团的同学们发现实验室里有一卷剩余的导线，查阅说明书得知，该导线每米的电阻为0.02Ω．为了粗略估算导线的长度，他们用电压表、电流表、小灯泡和电源连接成如图所示的电路进行测量．闭合开关S后，电压表示数为6V，电流表示数为0.3A，则导线的电阻为______Ω，这卷导线的长度为______m．
第20题图
21．如图所示，物体重210N，动滑轮重25N．工人用125N的拉力将物体匀速提升3m，用了
10s，此过程中有用功是______J，拉力的功率是______W，滑轮的机械效率是______%，克
服动滑轮重所做的额外功占总功的______%．
第21题图
22．如图是小红设计的定时闹钟音乐铃原理图．闭合开关S，“定时开关”到达设定时间时，所控制的播放器就能播放音乐．为了满足设计要求，应将“定时开关”接在虚线框______（选填“a”或“b”）处，电源接在另一处；当播放器播放音乐时，“定时开关”处于______（选填“闭合”或“断开”）状态，指示灯L______（选填“能”或“不能”）发光．
第22题图
23．如图所示，2022北京冬奥会上，韩聪用力拉着隋文静正在匀速旋转，此时若将韩聪视作杠杆，则支点为O，是韩聪的重心，G是韩聪所受的重力，韩聪的质量为62kg，则______N；请测量图片中各力臂的长度，估算出隋文静对韩聪的拉力______N；在旋转过程中，韩聪对隋文静______（选填“有”或“没有”）做功．（g取10N/kg）
第23题
24．如图甲所示，小明在电动机的转动轴上固定一个“山字型”挡光板，利用槽型光耦传感器来测量电动机的转速．槽型光耦传感器两侧分别装有红外发光二极管L以及光敏电阻R，当R接收到二极管L发出的红外线时，电阻为零，未接收到红外线时，电阻很大相当于断路．图乙为测量电路，电源电压为5V．
（1）闭合开关S后，二极管L正常发光，其两端电压为1.2V、电流为50mA，则电阻的阻值为______Ω．当光敏电阻R上未接收到红外线时，两端的电压U_ab为______v．
（2）a、b、c为电压检测口，图丙是电动机转动过程中，电压检测装置记录下的电压U随时间t的变化图像，则检测的电压U是______（选填“ab”、“ac”或“bc”）间电压，此时电动机的转速为______r/s．
第24题图
三、解答题（本题共6小题，共40分．其中第26、30小题应写出必要的解题过程）
25．（6分）按要求作图：
（1）在图甲中用笔画线代替导线，将调光灯电路连接完整．要求：当滑片P顺时针转动时，灯变亮，导线不得交叉．
（2）向下拉绳将重物提升，画出图乙中滑轮组绕绳方法．
（3）如图丙所示，是病床呼叫电路．病人闭合开关，护士站内的电铃会响，同时对应病床的指示灯会亮．请用笔画线代替导线，将电路连接完整，要求：开关控制；开关控制．
第25题图
26．（6分）小明家购买的增程式电动汽车结构简图如图所示．相比纯电动汽车，它增加了一套发动机与发电机的组合．当电池电量耗尽时，可以通过燃烧汽油使发动机转动，从而带动发电机发电，使驱动电机工作，汽车继续行驶．若此款汽车满电的最大行驶里程为200km，满油满电的最大行驶里程为1000km，油箱最多装汽油60kg．
第26题图
（1）60kg汽油完全燃烧放出的热量为多少焦耳？（J/kg）
（2）最大行驶里程是汽车在水平公路上，以一定的速度匀速行驶测得的数据．若此时汽车所受阻力为1000N．则匀速行驶1000km的过程中：
①汽车克服阻力做功为多少？
②若该过程中，发动机效率为40%，驱动电机效率为90%，则汽车发电机的发电效率为______%．（保留整数）
27．（7分）如图所示，是探究杠杆平衡条件的实验．
第27题图
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆______（选填“是”或“不是”）平衡状态；为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向______调节．
（2）如图乙所示，A点挂有2个质量为50g的钩码，当在B点挂______个质量为50g的钩码，能使杠杆在水平位置平衡．
（3）实验中需要改变实验条件，测量多组杠杆平衡时的动力、动力臂、阻力和阻力臂的数据，目的是______．
（4）如图丙所示，在C点悬挂3个质量为50g的钩码，在D点用弹簧测力计竖直向下拉，使杠杆在水平位置再次平衡，则拉力大小为______N．若保持杠杆平衡状态不变，将弹簧测力计由a方向缓慢转动到b方向的过程中，其示数将______（选填“变大”、“变小”或“不变”）．如果测力计的量程为0~5N，保持支点O、悬挂点D位置不变，利用图丙中的杠杆能较为准确地测出的最大物体质量为______g（g取10N/kg）．
第28题图
28．（7分）导电性是纯净水的重要指标之一，水中杂质含量越少，水越纯净，导电性越差．用如图甲所示电路测量纯净水电阻的大小，电源电压V，电流表 的量程为0~5mA、为定值电阻、G为装满水的柱状玻璃管、为玻璃管内纯净水的电阻．G两端为导电活塞，右端活塞固定，左端活塞可以自由地移动，从而改变玻璃管内纯净水柱的长度L．玻璃管侧壁连有一个阀门K，可以按需调节玻璃管内水量．
（1）电路中的作用是____________．
（2）闭合开关S，若玻璃管G中的水量固定，水越纯净，电流表的示数越______；若活塞右移，使水柱长度L变小，则电流表的示数变______．
（3）闭合开关S，改变玻璃管中水柱的长度L，读出对应的电流表的示数I，多次实验，采集不同数据，并绘制出的图像，如图乙中图像a所示，则______Ω．当cm时，玻璃管中纯净水的电阻大小为______Ω．若电路中电流表示数为I，则玻璃管中纯净水电阻的表达式为______（用题目中已知物理量符号U、I、表示，单位均为国际单位）．
（4）小明换另一种纯净水b，重复（3）中实验步骤，采集数据，绘制出的图像如图乙中虚线b所示，则a、b两种水，更纯净的是______（选填“a”或“b”）．
29．（7分）小明用如图所示的电路探究通过导体的电流与电阻大小的关系．器材有：电压可以调节的学生电源、开关、电流表、电压表、滑动变阻器（50Ω 1A），阻值为5Ω、10Ω、15Ω、20Ω、30Ω的电阻各一个，导线若干．
第29题图
实验序号 ① ② ③ ④ ⑤
电阻R/Ω 5 10 15 20 30
电流I/A 0.3 0.15 0.1
（1）请你用笔画线代替导线，把电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片P移至______（选填“A”或“B”）端。
（3）连接好电路后，小明将电阻从小到大依次接入电路，进行实验，部分数据记录如表所示．
①由第1、2、3次实验数据可得出的初步结论是______．
②第4次实验时，小明将阻值为20Ω的电阻代替15Ω接入电路后，未移动滑片P的位置，闭合开关S，电流表示数为0.09A，则实验中电源电压为______V．为得到正确的实验数据，小明应将滑动变阻器的滑片P从原位置向______（选填“A”或“B”）端移动，同时要观察电压表的示数，直至______时，再读出电流表的示数。
③第5次实验时，小明将滑片P移至B端时，发现仍无法完成探究，仔细分析后，小明认为此时只需将电源电压调为______V可完成探究．
30．（7分）如图甲所示，为制作电缆时的“绝缘挤包”过程示意图．在进料口加入pvc绝缘材料，经加热器熔化后均匀覆盖在裸铜线的外层，再通过水槽中的水进行冷却形成封闭套结构．经过电缆张紧器上的滑轮B施压以后，紧密缠绕，形成电缆卷．
第30题图
（1）关于电缆的“绝缘挤包”过程，下列说法中错误的是______．
A．电缆使用铜作为导体，是因为铜的导电性能好
B．用水冷却，主要是因为水的比热容大
C．电缆张紧器上的滑轮B应尽量选用质量很小的轻质滑轮
D．将电缆张紧器的转动轴O靠近A端，可以增大滑轮B对电缆的压力
（2）电缆经过水槽进行冷却时，水槽中进水口每分钟注入体积为5L、温度为20℃的水，出水口每分钟排出等体积末温为60℃的水，则水槽中的水每分钟吸收的热量为______J；若电缆在水槽中的行走速度提高到原来的2倍，为了使电缆经过水槽后达到相同的冷却效果，出水口水的温度不得超过70℃，则水槽每分钟的进水量至少为______L。
[J/（kg ℃），kg/m]
（3）云数据中心对供电电压、电流有极高的要求，其正常工作时两端电压U需保持不变，输电电流I恒定．如图乙所示，电缆电阻视为R，某次输电过程中，电缆获得的电压为发电厂输出电压的10%，现缩短电缆长度使得阻值R减为原来的一半，为确保云数据中心所获得的电压U不变，则此时电缆获得的电压占发电厂输出电压的百分比为多少？（保留一位小数）
第30题图
2023年秋学期无锡市初中学业水平调研测试
九年级物理参考答案及评分说明
一、选择题（本题共12小题，每小题2分，共24分）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 A B C C A D B C A C B D
二、填空题（本题共12小题，每空1分，共36分）
13．动 >
14．电 1.5 正 水果电池的正负极和金属电极的种类有关
15．减小 降低 做功
16．质量 燃料燃尽 温度计示数的变化
17．导线 B 串
18．电流表示数 BD 材料（或横截面积）
19．减小 减小
20．20 1000
21．630 75 84 10
22．a 断开 能
23．620 305~315之间均可给分 没有
24．（1）76 0（2）ab 5
三、解答题（本题共6小题，共40分．其中第26、30小题应写出必要的解题过程）
25．本题甲图2分，乙图2分，丙图2分，共计6分．
（1）
（2）
（3）
26．本题共6分
（1）…（1分）
J/kg…（1分）
J…（1分）
（2）①由…（1分）
J…（1分）
②82（1分）
27．本题共7分
（1）是（1分） 右（1分）
（2）3（1分）
（3）使实验的结论具有普遍性（1分）
（4）1.2（1分） 变大（1分） 2500（1分）
28．本题共7分
（1）保护电路（或电流表）（1分）
（2）小（1分） 大（1分）
（3）600（1分） 1200（1分） （1分）
（4）a（1分）
29．本题共7分
（1）如图（1分）
第29题图
（2）B（1分）
（3）①导体两端电压一定时，通过导体的电流与导体的电阻成反比．（1分）
②4.5V（1分） B（1分）
电压表示数为1.5V（1分）
③4（1分）
30．本题共7分
（1）C（2分）
（2）J（1分）8（1分）
（3）第一次：云数据中心的电压U，由题意得：电缆电压．…（1分）
第二次：云数据中心的电压U不变，电缆电阻，且输电电流I不变，则
…（1分）
…（1分）
