20.3 电磁铁　电磁继电器 （含答案）2023-2024学年人教版九年级物理全一册

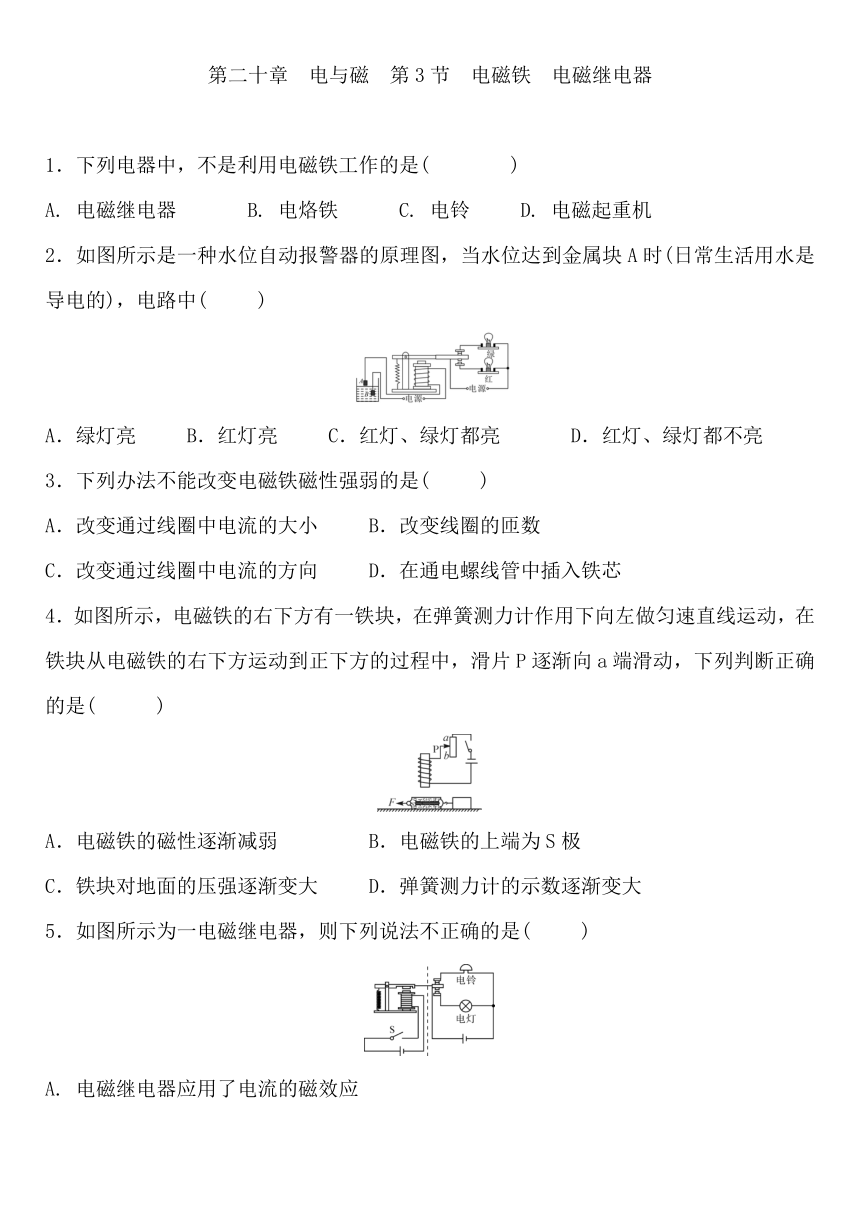

第二十章　电与磁 第3节　电磁铁　电磁继电器
1．下列电器中，不是利用电磁铁工作的是( )
A. 电磁继电器 B. 电烙铁 C. 电铃 D. 电磁起重机
2．如图所示是一种水位自动报警器的原理图，当水位达到金属块A时(日常生活用水是导电的)，电路中( )
A．绿灯亮 B．红灯亮 C．红灯、绿灯都亮 D．红灯、绿灯都不亮
3．下列办法不能改变电磁铁磁性强弱的是( )
A．改变通过线圈中电流的大小 B．改变线圈的匝数
C．改变通过线圈中电流的方向 D．在通电螺线管中插入铁芯
4．如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做匀速直线运动，在铁块从电磁铁的右下方运动到正下方的过程中，滑片P逐渐向a端滑动，下列判断正确的是( )
A．电磁铁的磁性逐渐减弱 B．电磁铁的上端为S极
C．铁块对地面的压强逐渐变大 D．弹簧测力计的示数逐渐变大
5．如图所示为一电磁继电器，则下列说法不正确的是( )
A. 电磁继电器应用了电流的磁效应

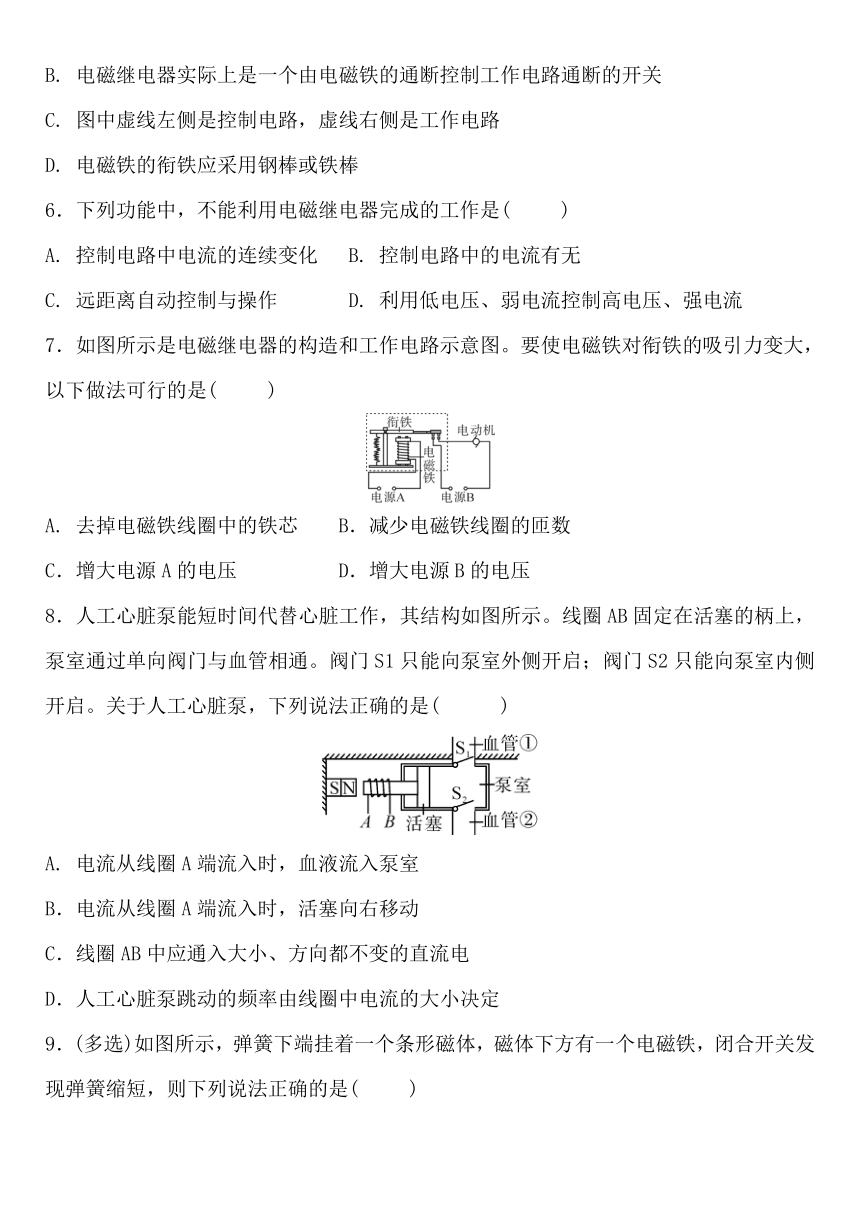

B. 电磁继电器实际上是一个由电磁铁的通断控制工作电路通断的开关
C. 图中虚线左侧是控制电路，虚线右侧是工作电路
D. 电磁铁的衔铁应采用钢棒或铁棒
6．下列功能中，不能利用电磁继电器完成的工作是( )
A. 控制电路中电流的连续变化 B. 控制电路中的电流有无
C. 远距离自动控制与操作 D. 利用低电压、弱电流控制高电压、强电流
7．如图所示是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是( )
A. 去掉电磁铁线圈中的铁芯 B．减少电磁铁线圈的匝数
C．增大电源A的电压 D．增大电源B的电压
8．人工心脏泵能短时间代替心脏工作，其结构如图所示。线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启；阀门S2只能向泵室内侧开启。关于人工心脏泵，下列说法正确的是( )
A. 电流从线圈A端流入时，血液流入泵室
B．电流从线圈A端流入时，活塞向右移动
C．线圈AB中应通入大小、方向都不变的直流电
D．人工心脏泵跳动的频率由线圈中电流的大小决定
9．(多选)如图所示，弹簧下端挂着一个条形磁体，磁体下方有一个电磁铁，闭合开关发现弹簧缩短，则下列说法正确的是( )
A．电磁铁上端是S极 B．要使弹簧伸长，可以将滑片向右移动
C．电源右端为正极 D．若对调电源正、负极，弹簧会伸长
10．如图所示是温度自动报警器，当温度达到___℃时，电铃发声报警，此时电磁铁的左端是___极。
11. 某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图所示是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达___(填“A”或“B”)处时，______ (填“绿”或“红”)灯发光报警，此时电磁铁的上端是___(填“N”或“S”)极。
12. 为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图所示是启动或停止空调压缩机的电路示意图。电磁继电器是利用电磁铁控制工作电路通断的______ (填“用电器”“电源”或“开关”)。夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性______，低于设定温度时，工作电路就断开，停止制冷。
13. 如图所示是某车间自动除尘装置的简化电路图。当空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值______，电路中的电流增大，电磁铁的磁性______，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则____ 是除尘器。
14．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 ______ (选填“增加”或“减少”)，说明电流越____(选填“大”或“小”)，电磁铁磁性越强。
(2)根据图示的情境可知，____(选填“甲”或“乙”)的磁性强，说明电流一定时，______________，电磁铁磁性越强。
(3)根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的____极。
(4)电磁铁吸引的大头针下端分散的原因是_______________________________。
答案
1-8 BBCBD ACA
9. BCD
10. 98 S
11. B 红 N
12. 开关 减弱
13. 减小 增强 b
14. (1) 增加 大
(2) 甲 线圈匝数越多
(3) N
(4) 大头针被磁化，同名磁极相互排斥
