江苏省镇江市句容市2023-2024学年九年级上学期期末阶段性学习评价物理（含答案）

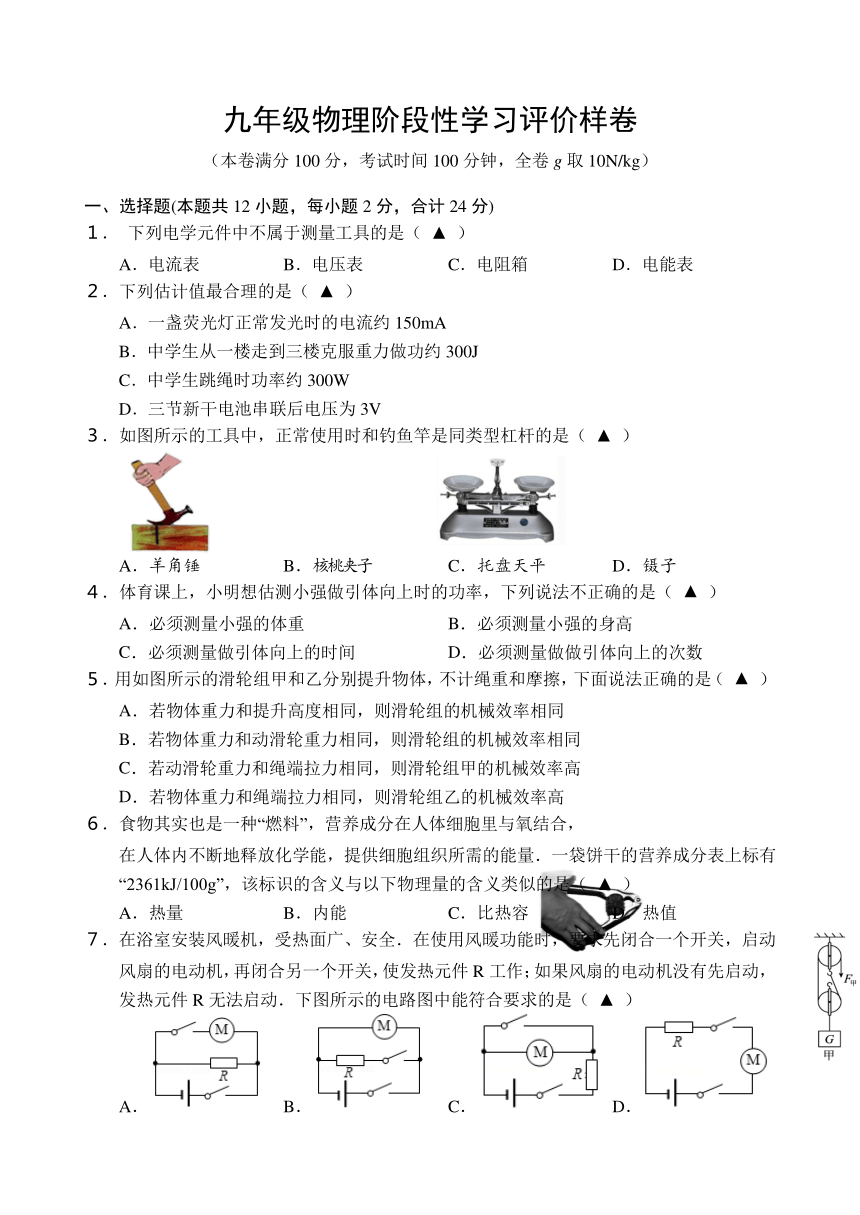

九年级物理阶段性学习评价样卷
（本卷满分100分，考试时间100分钟，全卷g取10N/kg）
一、选择题(本题共12小题，每小题2分，合计24分)
１． 下列电学元件中不属于测量工具的是（ ▲ ）
A．电流表 B．电压表 C．电阻箱 D．电能表
２．下列估计值最合理的是（ ▲ ）
A．一盏荧光灯正常发光时的电流约150mA
B．中学生从一楼走到三楼克服重力做功约300J
C．中学生跳绳时功率约300W
D．三节新干电池串联后电压为3V
３．如图所示的工具中，正常使用时和钓鱼竿是同类型杠杆的是（ ▲ ）
A．羊角锤 B．核桃夹子 C．托盘天平 D．镊子
４．体育课上，小明想估测小强做引体向上时的功率，下列说法不正确的是（ ▲ ）
A．必须测量小强的体重 B．必须测量小强的身高
C．必须测量做引体向上的时间 D．必须测量做做引体向上的次数
５．用如图所示的滑轮组甲和乙分别提升物体，不计绳重和摩擦，下面说法正确的是（ ▲ ）
A．若物体重力和提升高度相同，则滑轮组的机械效率相同
B．若物体重力和动滑轮重力相同，则滑轮组的机械效率相同
C．若动滑轮重力和绳端拉力相同，则滑轮组甲的机械效率高
D．若物体重力和绳端拉力相同，则滑轮组乙的机械效率高
６．食物其实也是一种“燃料”，营养成分在人体细胞里与氧结合，
在人体内不断地释放化学能，提供细胞组织所需的能量．一袋饼干的营养成分表上标有“2361kJ/100g”，该标识的含义与以下物理量的含义类似的是（ ▲ ）
A．热量 B．内能 C．比热容 D．热值
７．在浴室安装风暖机，受热面广、安全．在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件R工作；如果风扇的电动机没有先启动，发热元件R无法启动．下图所示的电路图中能符合要求的是（ ▲ ）
A． B． C． D．

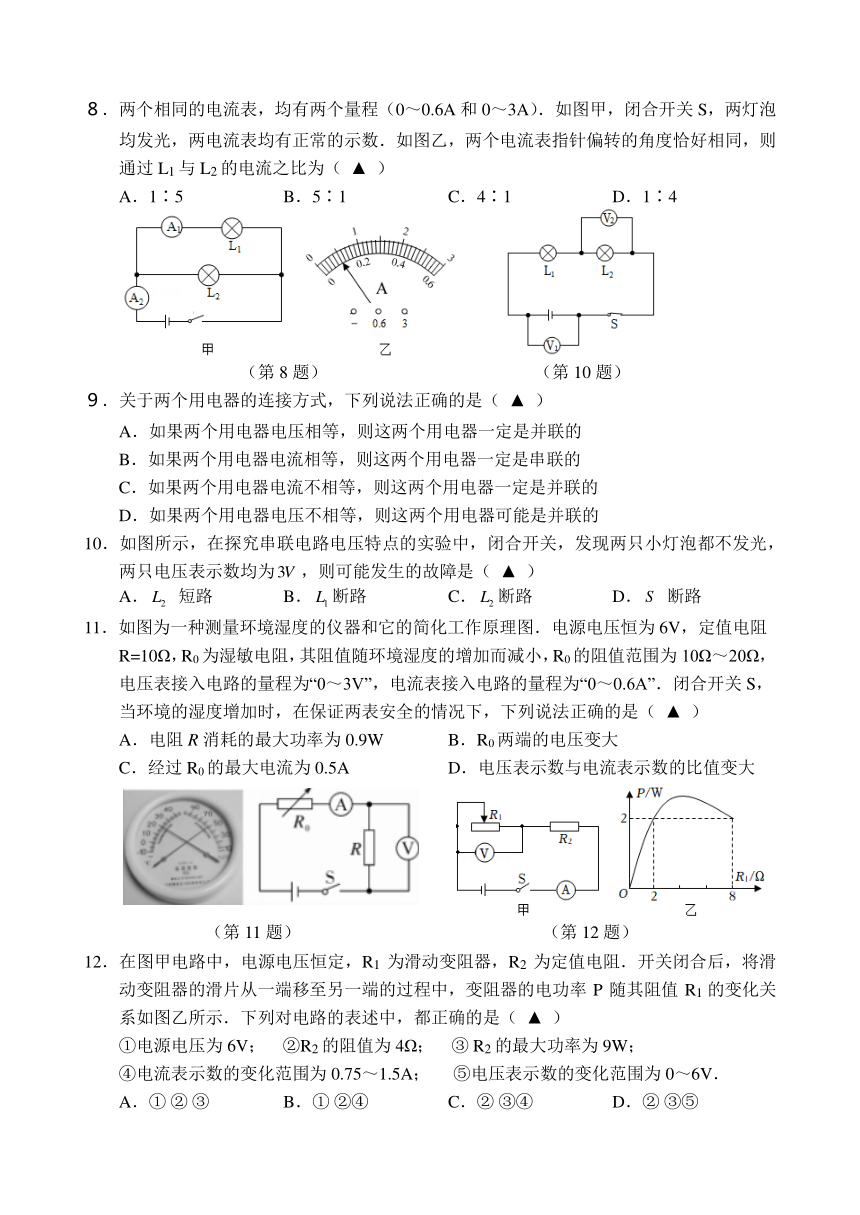

８．两个相同的电流表，均有两个量程（0～0.6A和0～3A）．如图甲，闭合开关S，两灯泡均发光，两电流表均有正常的示数．如图乙，两个电流表指针偏转的角度恰好相同，则通过L1与L2的电流之比为（ ▲ ）
A．1∶5 B．5∶1 C．4∶1 D．1∶4
（第8题） （第10题）
９．关于两个用电器的连接方式，下列说法正确的是（ ▲ ）
A．如果两个用电器电压相等，则这两个用电器一定是并联的
B．如果两个用电器电流相等，则这两个用电器一定是串联的
C．如果两个用电器电流不相等，则这两个用电器一定是并联的
D．如果两个用电器电压不相等，则这两个用电器可能是并联的
10．如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为，则可能发生的故障是（ ▲ ）
A． 短路 B．断路 C．断路 D． 断路
11．如图为一种测量环境湿度的仪器和它的简化工作原理图．电源电压恒为6V，定值电阻R=10Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，R0的阻值范围为10Ω～20Ω，电压表接入电路的量程为“0～3V”，电流表接入电路的量程为“0～0.6A”．闭合开关S，当环境的湿度增加时，在保证两表安全的情况下，下列说法正确的是（ ▲ ）
A．电阻R消耗的最大功率为0.9W B．R0两端的电压变大
C．经过R0的最大电流为0.5A D．电压表示数与电流表示数的比值变大
（第11题） （第12题）
12．在图甲电路中，电源电压恒定，R1为滑动变阻器，R2为定值电阻．开关闭合后，将滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率P随其阻值R1的变化关系如图乙所示．下列对电路的表述中，都正确的是（ ▲ ）
①电源电压为6V； ②R2的阻值为4Ω； ③ R2的最大功率为9W；
④电流表示数的变化范围为0.75～1.5A； ⑤电压表示数的变化范围为0～6V．
A．① ② ③ B．① ②④ C．② ③④ D．② ③⑤

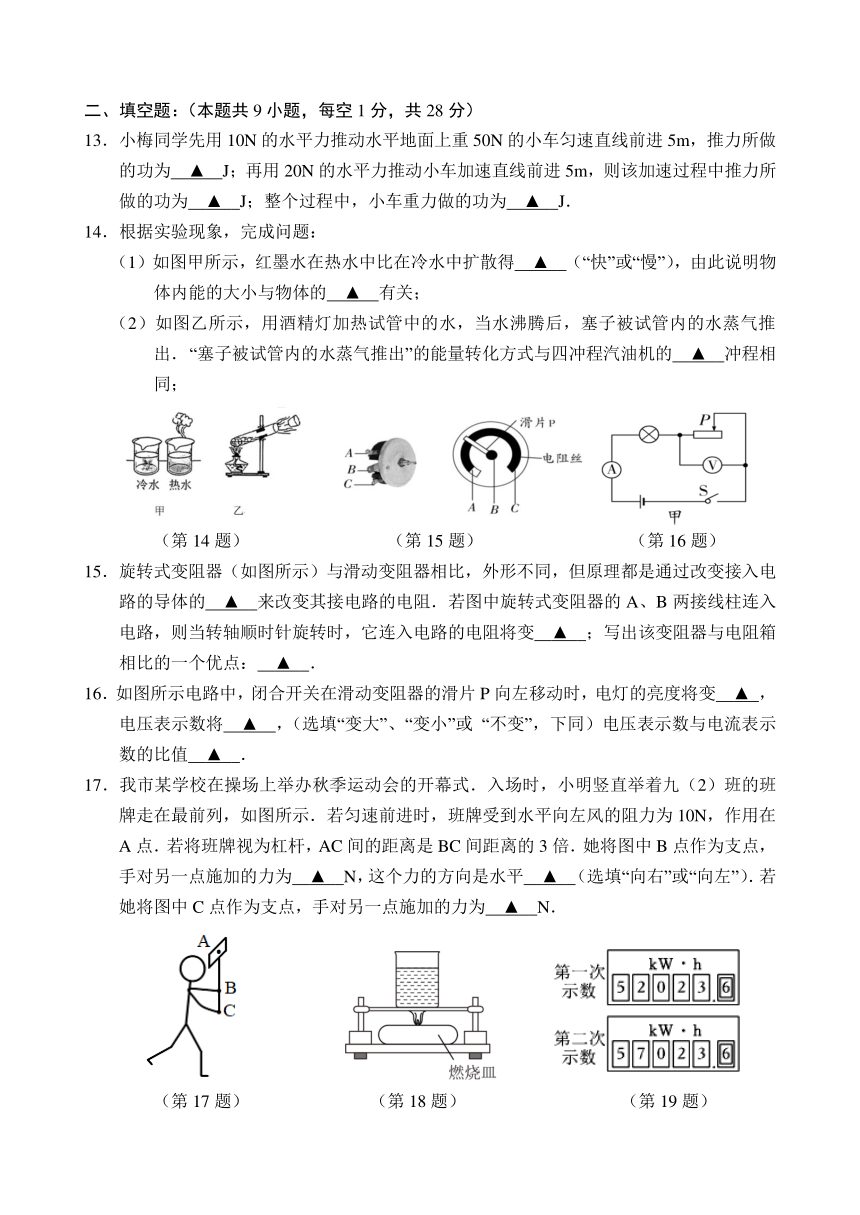

二、填空题：（本题共9小题，每空1分，共28分）
13．小梅同学先用10N的水平力推动水平地面上重50N的小车匀速直线前进5m，推力所做的功为 ▲ J；再用20N的水平力推动小车加速直线前进5m，则该加速过程中推力所做的功为 ▲ J；整个过程中，小车重力做的功为 ▲ J．
14．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得 ▲ （“快”或“慢”），由此说明物体内能的大小与物体的 ▲ 有关；
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出． “塞子被试管内的水蒸气推出”的能量转化方式与四冲程汽油机的 ▲ 冲程相同；
（第14题） （第15题） （第16题）
15．旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的 ▲ 来改变其接电路的电阻．若图中旋转式变阻器的A、B两接线柱连入电路，则当转轴顺时针旋转时，它连入电路的电阻将变 ▲ ；写出该变阻器与电阻箱相比的一个优点： ▲ ．
16．如图所示电路中，闭合开关在滑动变阻器的滑片P向左移动时，电灯的亮度将变 ▲ ，电压表示数将 ▲ ，（选填“变大”、“变小”或 “不变”，下同）电压表示数与电流表示数的比值 ▲ ．
17．我市某学校在操场上举办秋季运动会的开幕式．入场时，小明竖直举着九（2）班的班牌走在最前列，如图所示．若匀速前进时，班牌受到水平向左风的阻力为10N，作用在A点．若将班牌视为杠杆，AC间的距离是BC间距离的3倍．她将图中B点作为支点，手对另一点施加的力为 ▲ N，这个力的方向是水平 ▲ （选填“向右”或“向左”）．若她将图中C点作为支点，手对另一点施加的力为 ▲ N．
（第17题） （第18题） （第19题）

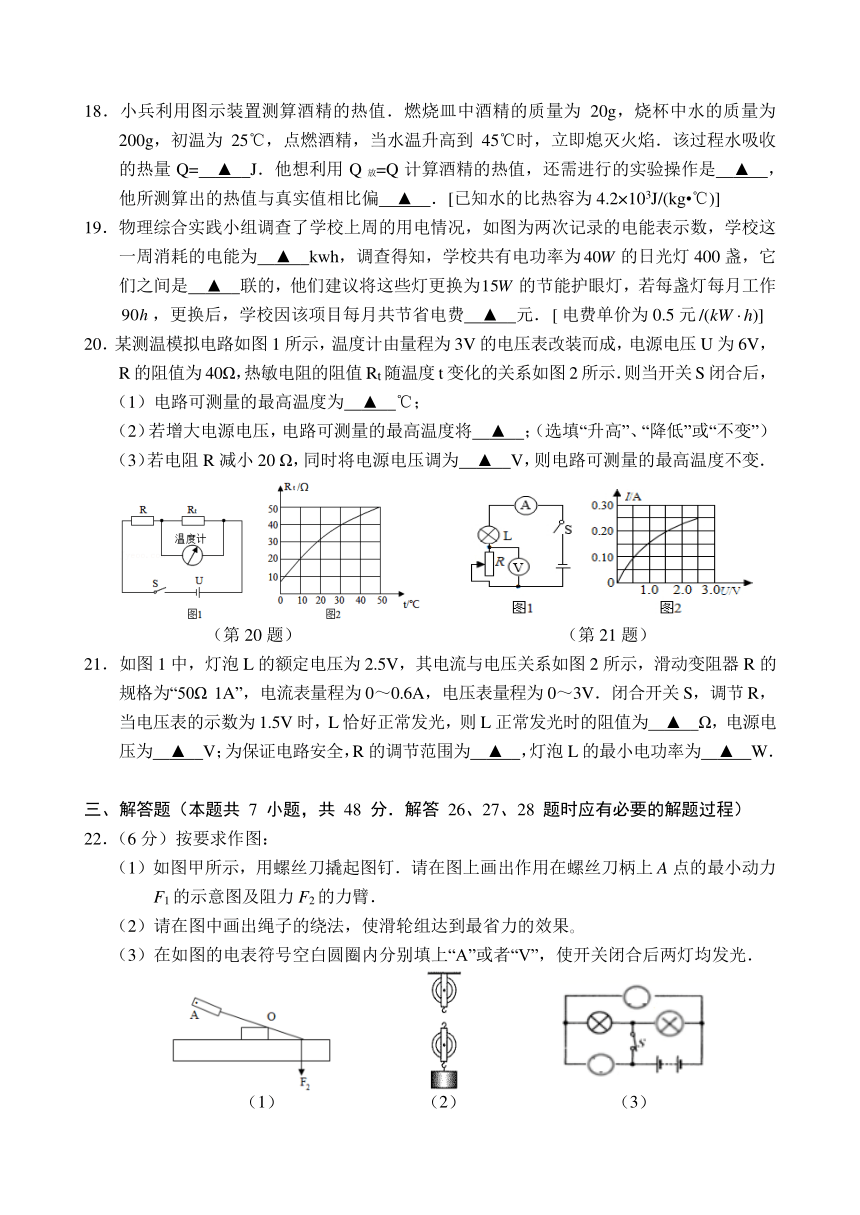

18．小兵利用图示装置测算酒精的热值．燃烧皿中酒精的质量为20g，烧杯中水的质量为 200g，初温为25℃，点燃酒精，当水温升高到45℃时，立即熄灭火焰．该过程水吸收的热量Q= ▲ J．他想利用Q放=Q计算酒精的热值，还需进行的实验操作是 ▲ ，他所测算出的热值与真实值相比偏 ▲ ．[已知水的比热容为4.2×103J/(kg ℃)]
19．物理综合实践小组调查了学校上周的用电情况，如图为两次记录的电能表示数，学校这一周消耗的电能为 ▲ kwh，调查得知，学校共有电功率为的日光灯400盏，它们之间是 ▲ 联的，他们建议将这些灯更换为的节能护眼灯，若每盏灯每月工作，更换后，学校因该项目每月共节省电费 ▲ 元．电费单价为0.5元
20．某测温模拟电路如图1所示，温度计由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示．则当开关S闭合后，
（1）电路可测量的最高温度为 ▲ ℃；
（2）若增大电源电压，电路可测量的最高温度将 ▲ ；（选填“升高”、“降低”或“不变”）
（3）若电阻R减小20 Ω，同时将电源电压调为 ▲ V，则电路可测量的最高温度不变．
（第20题） （第21题）
21．如图1中，灯泡L的额定电压为2.5V，其电流与电压关系如图2所示，滑动变阻器R的规格为“50Ω 1A”，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为 ▲ Ω，电源电压为 ▲ V；为保证电路安全，R的调节范围为 ▲ ，灯泡L的最小电功率为 ▲ W．
三、解答题（本题共 7 小题，共 48 分．解答 26、27、28 题时应有必要的解题过程）
22．（6分）按要求作图：
（1）如图甲所示，用螺丝刀撬起图钉．请在图上画出作用在螺丝刀柄上A点的最小动力F1的示意图及阻力F2的力臂．
（2）请在图中画出绳子的绕法，使滑轮组达到最省力的效果
（3）在如图的电表符号空白圆圈内分别填上“A”或者“V”，使开关闭合后两灯均发光．
（1） （2） （3）
23．（5分）小明同学各取200g的a、b两种粉末，利用如图甲所示的两套完全相同的实验装置，探究“固体熔化时温度的变化规律”．
（1）根据实验数据她绘制了如图乙所示图像，由图像 ▲ （填“c”或“d”）可以判断粉末a是晶体；a物质第6min时的内能 ▲ （选填“大于”、“小于”或“等于”）第9min时的内能．
（2）前3min内，两物质的比热容Ca ▲ Cb（选填“大于”、“小于”或“等于”），两物体加热前的初温为20℃，若a物质在固体时的比热容为，则该物质熔化后的比热容为 ▲ ．
（3）规定“质量为1kg的某种晶体物质在熔点时，从固态变成液态所吸收的热量叫做该物质的熔化热”，则a物质的熔化热为 ▲ ．
24．（8分）用图甲所示电路“探究电流与电阻的关系”．电源电压为4.5V不变，滑动变阻器规格为“20Ω 1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个．

（1）用笔画线代替导线把图甲电路连接完整，要求：当滑片P向左滑动时，变阻器接入电路的电阻变大；（在图中连导线）
（2）先接入12Ω定值电阻，闭合开关，移动变阻器的滑片P至合适位置，电压表的示数如图乙所示，示数为 ▲ V，记下电流表的示数；
（3）断开开关，将12Ω电阻换成10Ω后，闭合开关，向 ▲ （“左”或“右”）移动变阻器的滑片P使 ▲ 表的示数与前一次相同，记录相关数据；
（4）依次改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图丙的坐标系中描绘出I～R图像为曲线A；
①由图像可得出的结论是： ▲ ；
②根据上面所测的五组实验数据，把每次实验时记录的电流值和对应变阻器RP的阻值，在图丙坐标系中描成点，将这些点绘成曲线B，发现曲线B与曲线A ▲ 交点（选填“有”或“无”）．
（5）若本实验中，保持电压表示数如图乙所示，电源电压可调，则电源电压可取的最大值为 ▲ V．
25．（7分）在测定“小灯泡电功率”的实验中，小灯泡L1额定电压为2.5 V，实验电路如图甲所示．
（1）小兵同学闭合开关，发现灯泡不亮，电流表有示数而电压表无示数，则可能的故障是 ▲ ．移动滑片到某一点时，电压表示数（如图乙所示）为，为了测量小灯泡的额定功率，滑片P应向 ▲ （填“左”或“右”）移动．
（2）小兵同学移动滑片，记下多组对应的电压表和电流表的示数，绘制成图丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是 ▲ W，此时小灯泡的电阻是
▲ Ω．
（3）完成上述实验后，小兵又设计了一种测量灯L2正常发光时电阻的方案，如图丁所示，测出了额定电压为U额的小灯泡正常发光时的电阻．（已知滑动变阻器R2的最大阻值为R0，U额小于电源电压）
①闭合开关S、S1，将R1的滑片滑到最右端，R2的滑片滑到最上端，读出此时电压表的示数U，即为电源电压；
②闭合开关S，断开S1，将R1滑片滑到最右端，调节R2的滑片，使电压表的示数为 ▲ ，（用字母U、U额表示）此时小灯泡正常发光；
③同时闭合二个开关，保持R2的滑片不动，然后调节R1的滑片，使电压表的示数 ▲ （变大、变小或不变）．保持R1的滑片不动，将R2的滑片滑到最上端，读出此时电压表的示数为U1；
④小灯泡正常发光时的电阻RL= ▲ ．（用字母U、U1、R0表示）
26．（6分）用如图所示的滑轮组，匀速吊起1000N的物体上升2m用时10s，滑轮组的机械效率是80%．求此过程中：
（1）有用功 ；
（2）总功；
（3）拉力的功率．
27．（8分）某公司正在设计一款太阳能无人驾驶“汽车”，其设计方案中有如表一段描述：
◆整车质量为500kg，最高时速10m/s．当该车在平直公路上以最高时速匀速行驶时，所受阻力为车重的0.02倍． ◆所铺设太阳能电池板面积为8m2，该太阳能电池的能量转化效率为，太阳能电池可直接给电机供电，也可将产生的电能全部充入蓄电池中． ◆电机可将输入电功率的80%转化为汽车行驶所需的机械功率．
当该车在晴好的白天以最高时速在平直公路上匀速行驶1h时，求：
（1）该车所受的阻力 ．
（2）维持该车行驶所需的机械功率．
（3）若在此次行驶过程中，太阳能电池板每平方米面积上接收的太阳辐射平均功率为1000W，则可向蓄电池充入多少电能？
28．（8分）综合实践活动中，同学们设计了一种可测量物体质量大小的装置，主要结构如图甲所示，从电流表指针所指的刻度就可以知道物体质量的大小．AB为长20cm阻值为20Ω的电阻丝，其阻值与长度成正比．托盘上无物体时，滑片P恰好位于电阻丝最上端A处；每次测量时，在托盘中放上重物后，弹簧增加的弹力F与滑片P向下移动的距离x的关系如图乙所示．电源电压恒为6V，R0标有“10Ω 0.5A”，电流表量程为0~0.6A．不计一切摩擦．
（1）闭合开关，托盘上无物体时，电流表示数为多少？
（2）在确保电路安全的前提下，电路允许的最大电功率是多少？
（3）某次测量时，电流表示数为0.3A，所测物体质量为多少？
（4）若利用电压表（量程0~3V）示数来显示物体质量大小，其它条件不变，要求物体质量越大，电压表示数也越大．在图丙中接入电压表后与原装置相比，该装置所能测量质量的最大值 ▲ （选填“变大”“变小”或“不变”）．
九年级物理阶段性学习评价样卷参考答案
（本卷满分100分，考试时间100分钟，全卷g取10N/kg）
一、选择题（本题共12小题，每小题只有一个正确选项，每小题2分，共24分）
1 2 3 4 5 6 7 8 9 10 11 12
C A D B B D B D C C A A
二、填空题（每空1分，共28 分）
13． 50 100 0
14． ①快 ②温度 ③做功
15． 长度 大 能连续改变电阻
16． 亮 变小 变小
17． 20 向左 30
18． 1.68×104 测出剩余酒精的质量 小
19． 5000 并 450
20． 30 降低 4.5
21． 10 4 6~20 0.15
三、解答题（共48分，计算题要写出必要的公式和解题过程）
22．（6分）作图略， 每图2分．
23．（5分）（1）c 小于 （2）小于 （3）
24． （8分）
（1）作图2分 （2）2.4（3）右 电压
（4）①在电压一定时，电流与电阻成反比②无 （5）6.4
25． （7分）
（1）灯泡短路 右 （2）0.5 12.5
（3）② U-U额 ③ 不变 ④
26． （6分） 每小问2分：公式1分，代数据和结果1分．
（1）
（2）
（3）
27． （8分）
（1）
（2）
（3）
28． （8分）
（1）
（2）
（3）
（4）变小
