陕西省西安市西咸新区2023-2024学年九年级上学期1月期末物理试题（含答案）

试卷类型：A（北师大版）

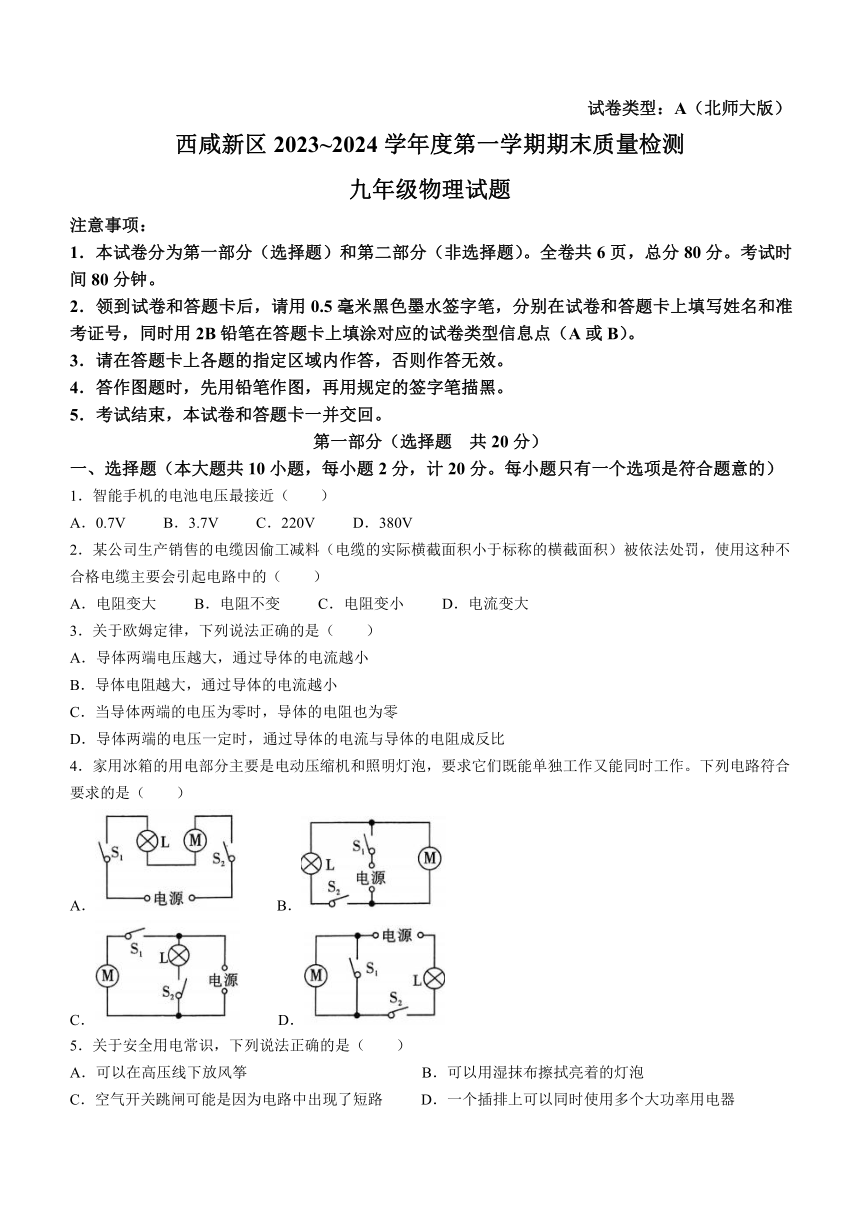

西咸新区2023~2024学年度第一学期期末质量检测
九年级物理试题
注意事项：
1．本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共6页，总分80分。考试时间80分钟。
2．领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号，同时用2B铅笔在答题卡上填涂对应的试卷类型信息点（A或B）。
3．请在答题卡上各题的指定区域内作答，否则作答无效。
4．答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5．考试结束，本试卷和答题卡一并交回。
第一部分（选择题 共20分）
一、选择题（本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．智能手机的电池电压最接近（ ）
A．0.7V B．3.7V C．220V D．380V
2．某公司生产销售的电缆因偷工减料（电缆的实际横截面积小于标称的横截面积）被依法处罚，使用这种不合格电缆主要会引起电路中的（ ）
A．电阻变大 B．电阻不变 C．电阻变小 D．电流变大
3．关于欧姆定律，下列说法正确的是（ ）
A．导体两端电压越大，通过导体的电流越小
B．导体电阻越大，通过导体的电流越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
4．家用冰箱的用电部分主要是电动压缩机和照明灯泡，要求它们既能单独工作又能同时工作。下列电路符合要求的是（ ）
A． B．
C． D．
5．关于安全用电常识，下列说法正确的是（ ）
A．可以在高压线下放风筝 B．可以用湿抹布擦拭亮着的灯泡
C．空气开关跳闸可能是因为电路中出现了短路 D．一个插排上可以同时使用多个大功率用电器
6．如图所示是《天工开物》中记录的铸造铜钟的过程，大致分为“制模—熔炼—浇铸—脱模—打磨”五个步骤。下列说法中正确的是（ ）
A．加热时推动鼓风机可以提高燃料的热值
B．熔炼过程中，铜熔化时内能不断增加
C．浇铸过程中，铜所含热量不断减少
D．打磨过程的能量转化与四冲程汽油机的做功冲程相同
7．为限制超载确保运输安全，某地区对过往的货车实施计重收费，如图为称重计的原理图，下列分析正确的是（ ）
A．称重计相当于一个电压表 B．车辆越重时，称重计的示数越大
C．车辆越重时，电路中电流越小 D．车辆越重，电阻两端的电压越小
8．利用如图甲所示的实验装置比较不同物质吸热的情况，使用相同规格的电加热器分别对水和食用油加热得到温度随时间变化的图像如图乙所示。已知，不计热量损失。下列说法正确的是（ ）
甲 乙
A．应在两个相同的烧杯中加入体积和初温均相同的水和食用油
B．2min时食用油吸收的热量比水多
C．分析图乙可得食用油的比热容为
D．吸热能力较强的是食用油，它更适合作发动机的冷却剂
9．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化。下列说法正确的是（ ）
A．两只灯泡接入电路后，乙灯泡一定更亮
B．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡多
C．两只灯泡并联工作时，干路中允许通过的最大电流为1A
D．两只灯泡串联工作时，通电相同时间，甲灯泡产生的热量一定比乙灯泡少

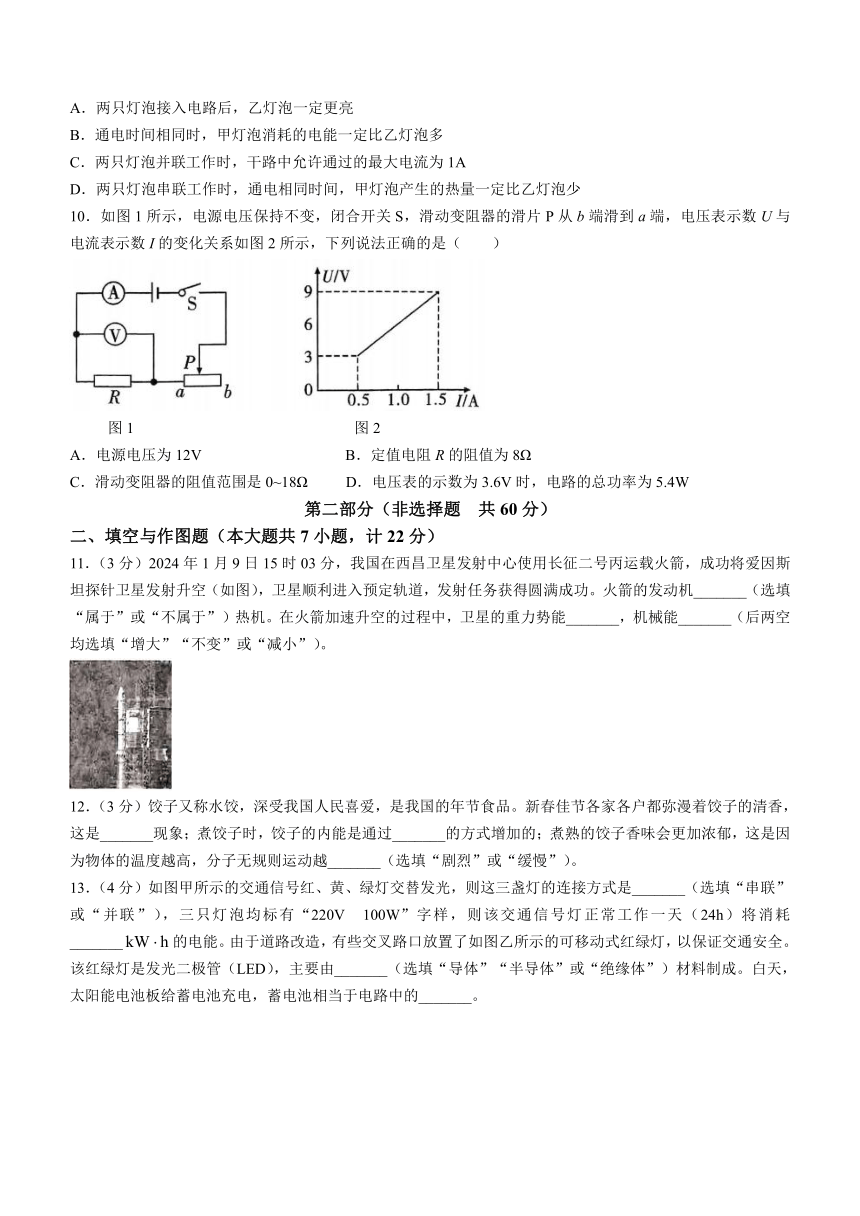

10．如图1所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（ ）
图1 图2
A．电源电压为12V B．定值电阻R的阻值为8Ω
C．滑动变阻器的阻值范围是0~18Ω D．电压表的示数为3.6V时，电路的总功率为5.4W
第二部分（非选择题 共60分）
二、填空与作图题（本大题共7小题，计22分）
11．（3分）2024年1月9日15时03分，我国在西昌卫星发射中心使用长征二号丙运载火箭，成功将爱因斯坦探针卫星发射升空（如图），卫星顺利进入预定轨道，发射任务获得圆满成功。火箭的发动机_______（选填“属于”或“不属于”）热机。在火箭加速升空的过程中，卫星的重力势能_______，机械能_______（后两空均选填“增大”“不变”或“减小”）。
12．（3分）饺子又称水饺，深受我国人民喜爱，是我国的年节食品。新春佳节各家各户都弥漫着饺子的清香，这是_______现象；煮饺子时，饺子的内能是通过_______的方式增加的；煮熟的饺子香味会更加浓郁，这是因为物体的温度越高，分子无规则运动越_______（选填“剧烈”或“缓慢”）。
13．（4分）如图甲所示的交通信号红、黄、绿灯交替发光，则这三盏灯的连接方式是_______（选填“串联”或“并联”），三只灯泡均标有“220V 100W”字样，则该交通信号灯正常工作一天（24h）将消耗_______的电能。由于道路改造，有些交叉路口放置了如图乙所示的可移动式红绿灯，以保证交通安全。该红绿灯是发光二极管（LED），主要由_______（选填“导体”“半导体”或“绝缘体”）材料制成。白天，太阳能电池板给蓄电池充电，蓄电池相当于电路中的_______。
14．（3分）“粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在_______；穿在身上的化纤衣服易“粘”毛绒是因为衣服摩擦带了_______的原因。实验室用验电器检验物体是否带电，其原理是_______电荷互相排斥。
15．（2分）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和_______（选填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。若人体电阻为5kΩ，人体不小心接触到裸露的火线导致触电，此时通过人体的电流为_______mA。
16．（3分）在如图所示的电路中，电源电压保持不变，当开关闭合、断开，甲、乙为电流表时，两表示数之比，则_______；当开关闭合，甲、乙两表为电压表时，两表示数之比，消耗的电功率之比为_______。
17．（4分）（1）如图为亮度可调台灯的电路示意图，其中AB是一段电阻丝，OP是滑动片（可绕O点旋转），P端与电阻丝接触良好，闭合开关，当OP顺时针滑动时灯泡L变亮，请将图中电路连接完整。
（2）请将如图所示的家庭电路连接完整，使之符合用电规范。（开关只控制灯）
三、实验与探究题（本大题共4小题，计22分）
18．（4分）按要求填空。
图1 图2 图3
（1）如图1所示，电阻箱的读数为_______Ω。
（2）如图2所示，试管中的水加热一段时间后，塞在试管口的橡皮塞会冲出去并产生“白气”，试管内水蒸气的_______能转化为橡皮塞的机械能。
（3）如图3所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端，通电一段时间后，_______（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟_______有关。
19．（4分）某实验小组在“探究物体的动能跟哪些因素有关”的实验中，让小球从同一斜面某处由静止释放，撞击同一水平面上的同一木块，并使木块向前移动一段距离后静止，实验过程如图所示。
（1）实验中，探究的动能是指小球在_______（选填“斜面上”“撞击木块时”或“撞击木块后”）所具有的动能，其大小是通过_______来反映的。
（2）分析甲、乙两图可知，当质量一定时，物体速度越大，动能越_______。为了探究物体动能的大小与质量的关系，应选择_______两图进行实验分析。
20．（7分）在“探究串联电路的电压规律”实验中，小明同学设计了如图1所示的电路。
图1 图2 图3
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，小明忘了_______。若电压表的指针偏转情况如图2所示，则造成这种情况的原因是_______。
（2）测完AB两点间的电压后，小明将接在A点的导线改接到C点，来测BC两点间的电压，他能不能测出BC两点间的电压？_______（选填“能”或“不能”），原因是______________。
（3）小明正确实验，分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。
1.0 1.4 2.4
你认为小明得出的结论是_______（选填“可靠”或“不可靠”）的，为了得出普遍规律，小明应该_______。
（4）实验结束后，小明在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，如图3所示，这样就制成了一个盐水电池。观察电压表的指针偏转情况可知：自由电子的运动方向是从_______（选填“电压表到铜片”或“铜片到电压表”）。
21．（7分）小林用如图甲所示的电路测量小灯泡的电功率。电源电压为4.5V，小灯泡的额定电压，电阻约为10Ω，滑动变阻器规格为“20Ω 1A”。
（1）请用笔画线代替导线将图甲所示电路连接完整，要求：闭合开关，滑动变阻器的滑片P向A端移动时，小灯泡变亮，导线不得交叉。
（2）闭合开关前，滑动变阻器的滑片P应位于_______（选填“A”或“B”）端。
（3）小林连接完电路，检查无误后闭合开关，却发现小灯泡不发光，电流表有示数，电压表无示数，则可能发生的故障是_______（填序号）。
A．滑动变阻器处断路 B．灯座接线短路
C．小灯泡灯丝断了 D．开关接触不良
（4）排除故障后调节滑片P，使小灯泡正常发光，此时电流表示数如图乙所示，为_______A，则小灯泡的额定功率是_______W。
（5）完成实验后，小林又设计了如图丙所示的电路（电源电压仍为4.5V），测量出本题中小灯泡的额定功率，定值电阻的阻值已知，实验步骤如下：
①闭合开关S，将开关拨到“1”，调节滑动变阻器滑片P，直至电压表示数为_______V；
②保持滑片P不动，将开关拨到“2”，读出电压表示数为；
③小灯泡的额定功率_______（用表示）。
四、综合题（本大题共2小题，计16分）
22．（7分）设计汽车发动机时，既要考虑能量的利用效率，也要考虑发动机的冷却问题。某单缸四冲程汽油机在工作时为了防止温度过高，用水的循环来降低发动机温度。实验测得行驶时该发动机消耗了0.03kg的汽油，输出的有用功为，冷却系统中3kg的水温度升高了，已知水的比热容是，汽油的热值为。求：
（1）汽车发动机用水做冷却剂，是因为水的_______。
（2）冷却系统中的水所吸收的热量是多少？
（3）该汽油机此次工作的效率为多少？
23．（9分）小严家新购买了一个电烤火炉，其电路原理图如图所示，其中和均为加热丝（阻值不随温度变化），该电烤火炉有高温挡和低温挡两种挡位，铭牌如表所示。求：
电烤火炉铭牌
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
电源频率 50Hz
（1）电烤火炉是利用电流的_______效应工作的。
（2）电烤火炉在高温挡正常工作10min所消耗的电能。
（3）电阻的阻值（保留一位小数）。
（4）小严关闭家中其他用电器，让电烤火炉高温挡工作，观察到标有“”的电能表在6min内转动了250转，请计算该过程中电烤火炉高温挡的实际功率。
试卷类型：A（北师大版）
西咸新区2023~2024学年度第一学期期末质量检测
九年级物理试题参考答案及评分标准
一、选择题（本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题目要求的）
1．B 2．A 3．D 4．C 5．C 6．B 7．B 8．C 9．D 10．D
二、填空与作图题（本大题共7小题，计22分）
11．（3分，每空1分）属于 增大 增大
12．（3分，每空1分）扩散 热传递 剧烈
13．（4分，每空1分）并联 2.4 半导体 用电器
14．（3分，每空1分）引力 电荷（电） 同种
15．（2分，每空1分）B 44
16．（3分，每空1分）1∶2 3∶2 1∶2
17．（4分，每图2分）如图所示
三、实验与探究题（本大题共4小题，计22分）
18．（4分，每空1分）（1）527
（2）内
（3）甲 电阻大小
19．（4分，每空1分）（1）撞击木块时 木块移动的距离
（2）大 甲、丙
20．（7分，每空1分）（1）断开开关 电压表量程选择过大
（2）不能 电压表正负接线柱接反了
（3）不可靠 更换规格不同的灯泡进行多次实验（合理即可）
（4）电压表到铜片
21．（7分，作图1分，每空1分）（1）如图所示
（2）B
（3）B
（4）0.3 0.75
（5）2
四、综合题（本大题共2小题，计16分）
22．（7分）解：（1）比热容比较大
（2）水吸收的热量：
（3）汽油完全燃烧释放出的热量：
发动机的效率：
23．（9分）解：（1）热
（2）由可得，电烤火炉在高温挡正常工作10min所消耗的电能：
（3）当开关S闭合，开关断开时，电路中只有工作，电烤火炉处于低温挡；当开关同时闭合时，电路中两电阻并联，处于高温挡；由表格数据可知，低温挡功率，高温挡功率
故高温挡时，的功率：
由可知，电阻的阻值：
（4）电能表在内转动了250转消耗的电能：
高温挡的实际功率：
