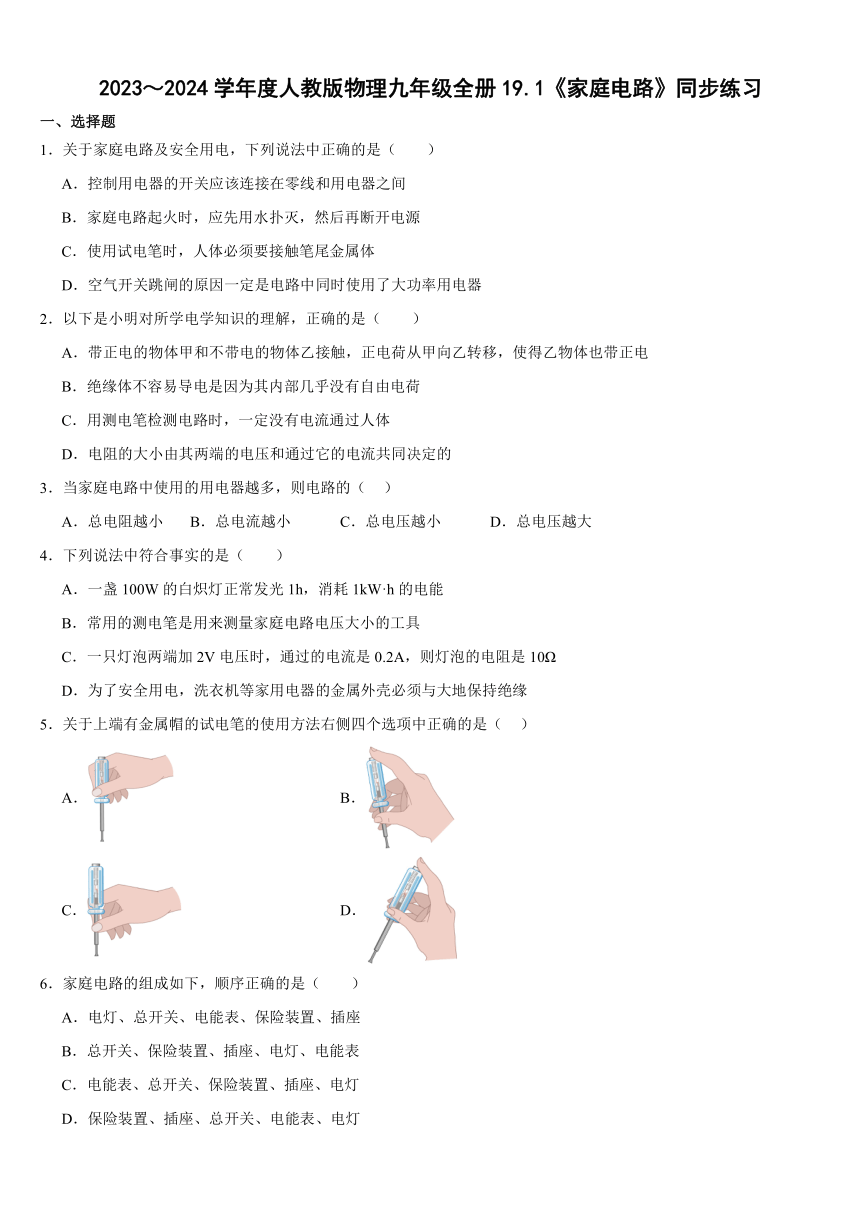

2023～2024学年度人教版物理九年级全册19.1《家庭电路》同步练习
一、选择题
1．关于家庭电路及安全用电，下列说法中正确的是（　　）
A．控制用电器的开关应该连接在零线和用电器之间
B．家庭电路起火时，应先用水扑灭，然后再断开电源
C．使用试电笔时，人体必须要接触笔尾金属体
D．空气开关跳闸的原因一定是电路中同时使用了大功率用电器
2．以下是小明对所学电学知识的理解，正确的是（　　）
A．带正电的物体甲和不带电的物体乙接触，正电荷从甲向乙转移，使得乙物体也带正电
B．绝缘体不容易导电是因为其内部几乎没有自由电荷
C．用测电笔检测电路时，一定没有电流通过人体
D．电阻的大小由其两端的电压和通过它的电流共同决定的
3．当家庭电路中使用的用电器越多，则电路的（ ）
A．总电阻越小 B．总电流越小 C．总电压越小 D．总电压越大
4．下列说法中符合事实的是（　　）
A．一盏100W的白炽灯正常发光1h，消耗1kW·h的电能
B．常用的测电笔是用来测量家庭电路电压大小的工具
C．一只灯泡两端加2V电压时，通过的电流是0.2A，则灯泡的电阻是10Ω
D．为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
5．关于上端有金属帽的试电笔的使用方法右侧四个选项中正确的是（ ）
A． B．
C． D．
6．家庭电路的组成如下，顺序正确的是（　　）
A．电灯、总开关、电能表、保险装置、插座
B．总开关、保险装置、插座、电灯、电能表
C．电能表、总开关、保险装置、插座、电灯
D．保险装置、插座、总开关、电能表、电灯

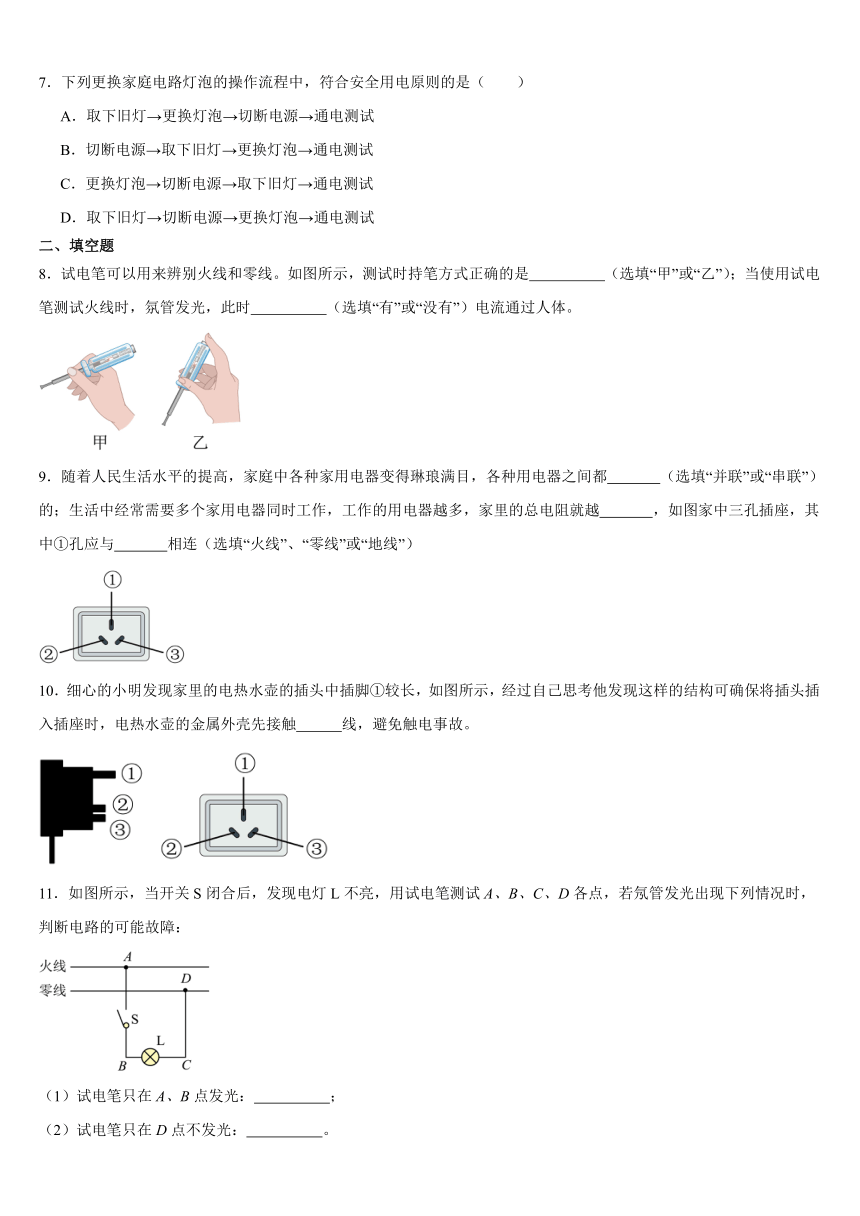

7．下列更换家庭电路灯泡的操作流程中，符合安全用电原则的是（　　）
A．取下旧灯→更换灯泡→切断电源→通电测试
B．切断电源→取下旧灯→更换灯泡→通电测试
C．更换灯泡→切断电源→取下旧灯→通电测试
D．取下旧灯→切断电源→更换灯泡→通电测试
二、填空题
8．试电笔可以用来辨别火线和零线。如图所示，测试时持笔方式正确的是 （选填“甲”或“乙”）；当使用试电笔测试火线时，氛管发光，此时 （选填“有”或“没有”）电流通过人体。
9．随着人民生活水平的提高，家庭中各种家用电器变得琳琅满目，各种用电器之间都 （选填“并联”或“串联”）的；生活中经常需要多个家用电器同时工作，工作的用电器越多，家里的总电阻就越 ，如图家中三孔插座，其中①孔应与 相连（选填“火线”、“零线”或“地线”）
10．细心的小明发现家里的电热水壶的插头中插脚①较长，如图所示，经过自己思考他发现这样的结构可确保将插头插入插座时，电热水壶的金属外壳先接触 线，避免触电事故。
11．如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试A、B、C、D各点，若氖管发光出现下列情况时，判断电路的可能故障：
（1）试电笔只在A、B点发光： ；
（2）试电笔只在D点不发光： 。
12．家庭电路中火线和零线之间的电压为 V，用测电笔检测插座时，氖管发光，说明被检测的插孔与 相连，电视机和冰箱之间的连接方式是 。
13．对人体而言，安全电压为 V，家庭电路中，电冰箱与电视机是 的（选填“串联”或“并联”）。
14．教室中的饮水机、日光灯、电风扇等用电器的连接方式是 联，我国家庭照明电路的电压为 V。
15．测电笔是电工和家庭必备的安全用电工具，用它可以辨别 。经验表明，不高于 V的电压对人体一般是安全的。
16．小雨家使用电饭煲煮饭，使用时，应将电饭煲的插头插入 （选填“两孔”或“三孔”）插座。若他家的电饭煲的电功率是，工作将饭煮熟，则煮饭所消耗的电能为 。
17．家庭电路中零线与火线之间的电压为 V，各用电器之间连接方式是 ，三线插头上端的插脚更长，是为了保证插头插入插座时用电器金属外壳先与 相连。电能表表盘上标有“2500r/（kW h）”字样，将某用电器单独接在该表上工作40min，电能表转盘转了50圈，该用电器的电功率是 W。
18．如图所示， （选填“甲”或“乙”）为该试电笔的正确使用方法，用笔尖接触待测导线，如果被测的导线是 （选填“火”、“零”或“地”）线，将有电流经过氖管，则氖管将 （选填“会”或“不会”）发光。
19．我国照明电路的电压为 伏，家用电器之间是 （选填“并联”或“串联”）的。有一种节日用的彩灯，是串联着的50只相同的小灯泡组成的，当接到照明电路中时，50只小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流应为 A，每只小灯泡两端的电压应为 V。
三、实验题
20．（1）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路，可引起熔丝熔断；
（2）如图所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的 孔（选填三个孔的代号）。

19.1《家庭电路》
参考答案：
1．C
2．B
3．A
4．C
5．D
6．C
7．B
8． 乙 有
9． 并联 小 地线
10．地
11． BC间有断路（或灯泡L断路） CD间断路
12． 220 火线 并联
13． 不高于36 并联
14． 并 220
15． 火线和零线 36
16． 三孔 0.5
17． 220 并联 大地 30
18． 甲 火 会
19． 220 并联 0.2 4.4
20． 低 BD E
