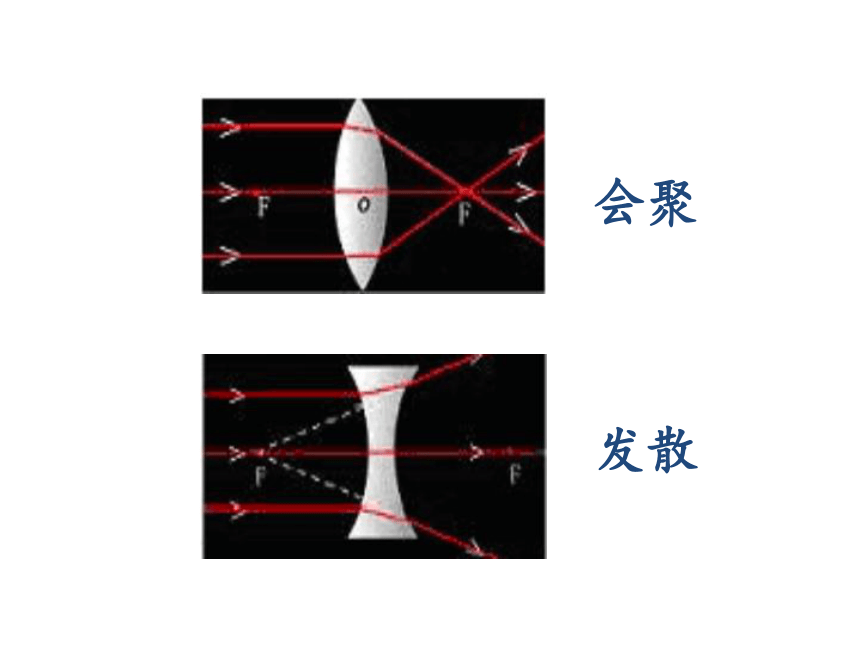

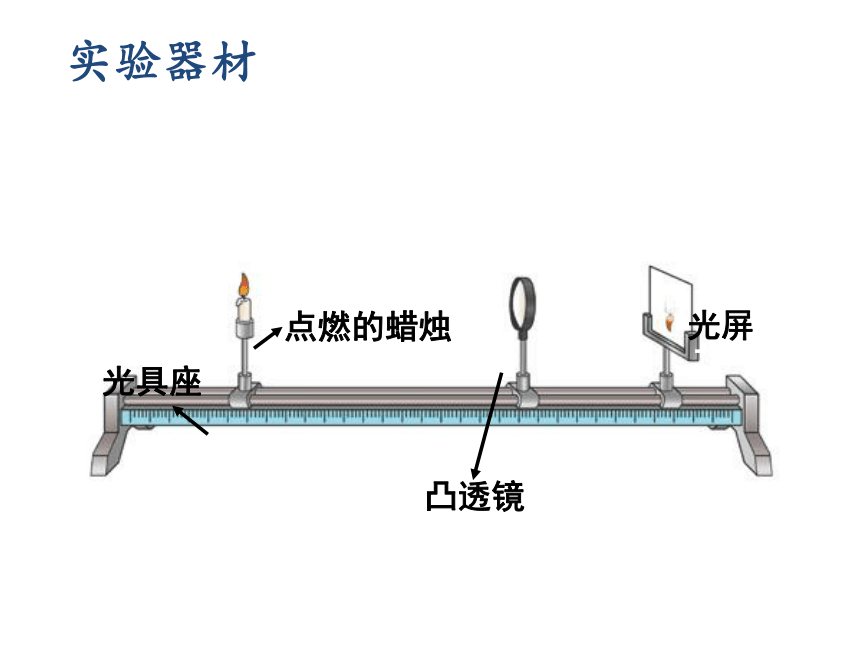

课件20张PPT。§4.5科学探究:凸透镜成像1、中间厚,边缘薄的透镜称为凸透镜认识两种透镜2、中间薄,边缘厚的透镜称为凹透镜会聚发散猜想与假设 同一个凸透镜所成像的情况可能与 有关光屏实验器材FF2F2F物距u像距

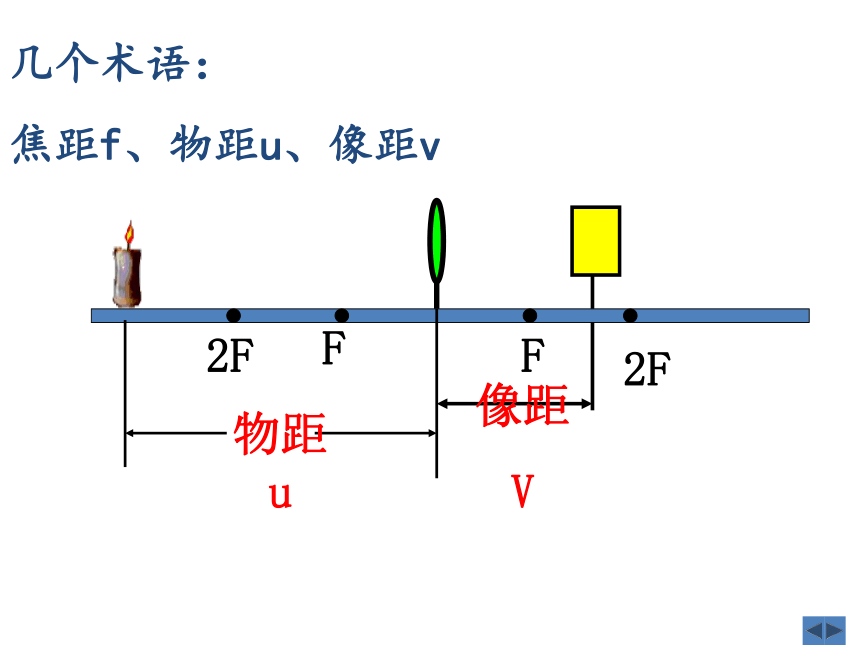

V几个术语:

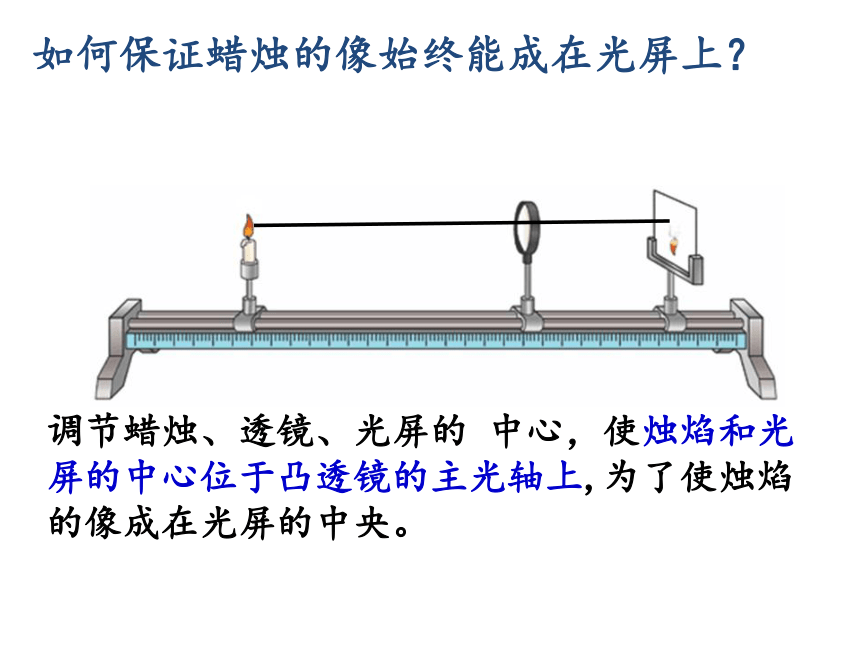

焦距f、物距u、像距v如何保证蜡烛的像始终能成在光屏上?调节蜡烛、透镜、光屏的 中心,使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。

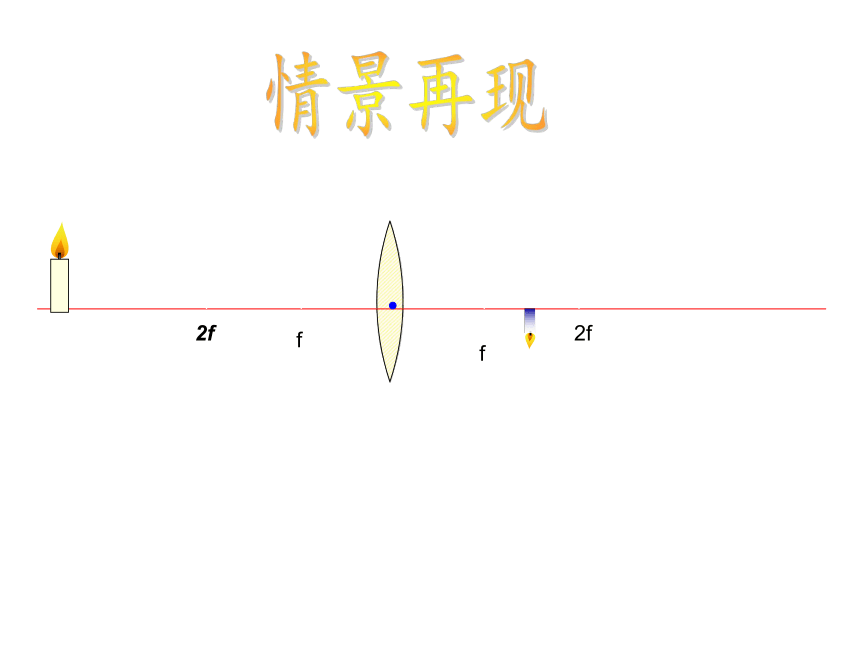

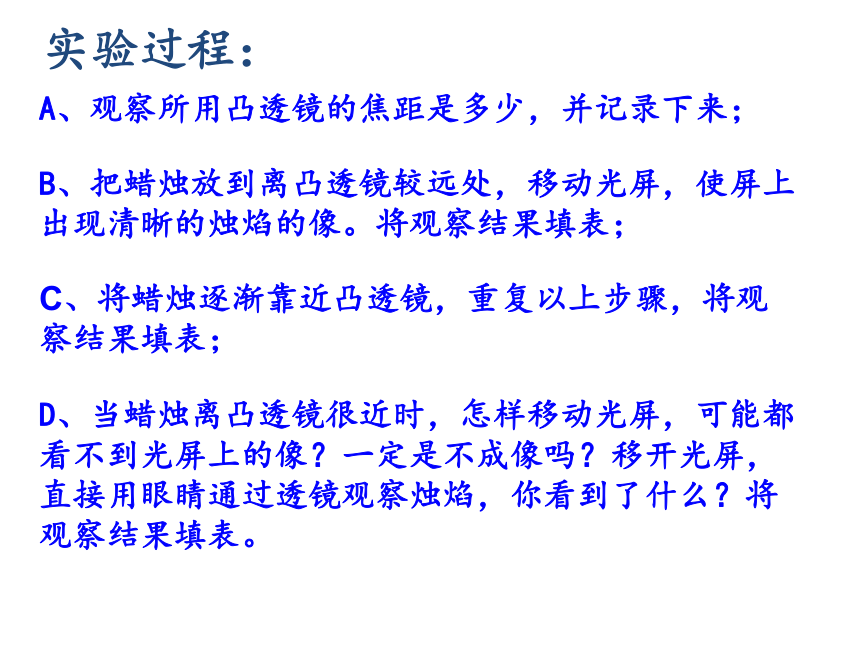

B、把蜡烛放到离凸透镜较远处,移动光屏,使屏上出现清晰的烛焰的像。将观察结果填表;C、将蜡烛逐渐靠近凸透镜,重复以上步骤,将观察结果填表;D、当蜡烛离凸透镜很近时,怎样移动光屏,可能都看不到光屏上的像?一定是不成像吗?移开光屏,直接用眼睛通过透镜观察烛焰,你看到了什么?将观察结果填表。A、观察所用凸透镜的焦距是多少,并记录下来;实验过程:情景再现2fff2f情景再现2fff2f2fff2f2fff2f2f2fff凸透镜成像规律倒立倒立正立放大放大缩小v>2ff1.在如图4.5-3所示的光学元件中( )
A.a、b为凸透镜
B.b、c为凹透镜
C.a、c为凸透镜,b、d为凹透镜
D.a为凸透镜,b、c、d为凹透镜图4.5-3A2018/12/52、如图所示,保持凸透镜的位置不变,先后
把烛焰放在a、b、c、d、e各点,并分别调整光
屏的位置。则:
把烛焰放在 点,屏上出现的像最大;
把烛焰放在 点,屏上出现的像最小。
ca2018/12/5 把烛焰放在 点,屏上出现清晰的像时,
屏距凸透镜最远。
把烛焰放在 点,屏上不会出现像。cd e3.下列哪些是凸透镜能成的像( )
A.倒立放大的实像
B.正立放大的虚像
C.倒立缩小的实像
D.正立缩小的虚像
4.一束平行光正对凸透镜照射,在离透镜10cm处的光屏上得到一个亮点,那么当物体在凸透镜前25cm处时,在透镜的另一侧可以得到( )
A.倒立缩小的实像 B.倒立放大的实像
C.正立缩小的实像 D.正立放大的实像 A B CA5.小明在家发现圆形鱼缸中的鱼被放大了,很想知道为什么。他带着问题去问老师,老师指导他做了“探究凸透镜成像规律”的实验,实验中:
⑴成像出现了如图4.5-5所示的问题,你解决的方法是 。
⑵保持凸透镜不动,要使所成的像变大且清晰,蜡烛应 (选填“向左”或“向右”)移动,光屏应 (选填“向左”或“向右” 或“不”)移动图4.5-5将光屏向上调节向右向右
