【备课资源】初中九年级物理（沪科版）精品备课资源第十七章第三节 科学探究：电动机为什么会转动课件及素材

(共11张PPT)

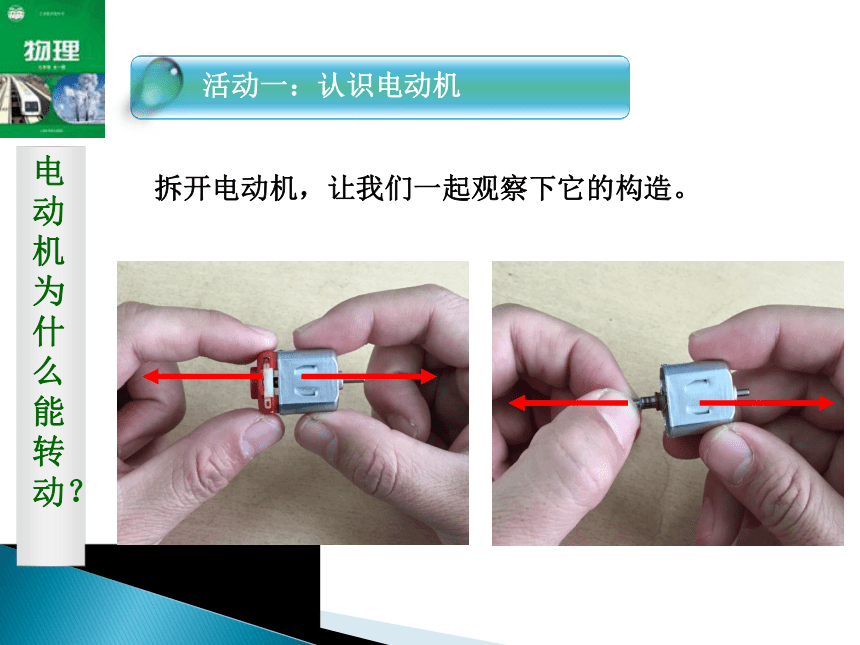

拆开电动机，让我们一起观察下它的构造。
活动一：认识电动机

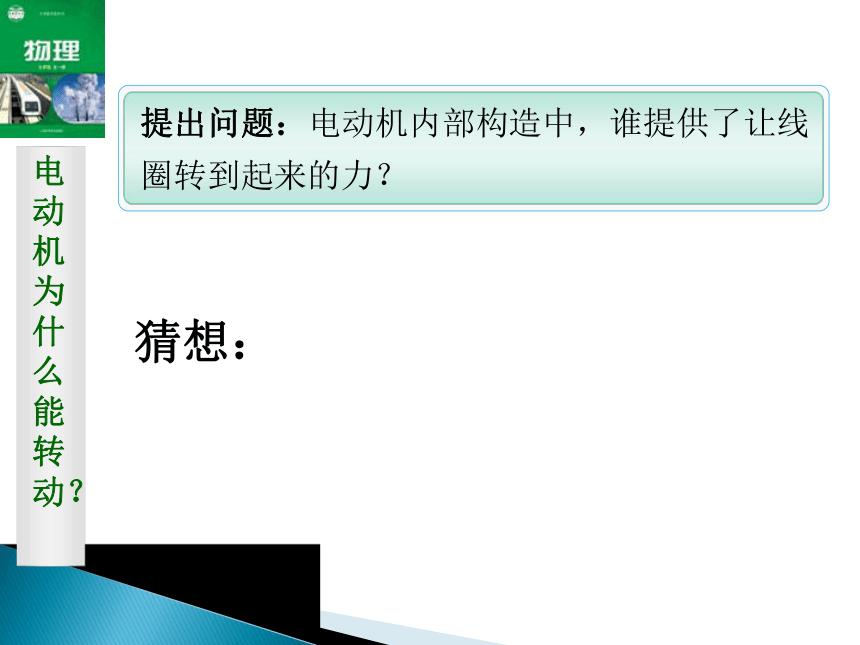

电动机为什么能转动？
提出问题：电动机内部构造中，谁提供了让线圈转到起来的力？
猜想：
电动机为什么能转动？

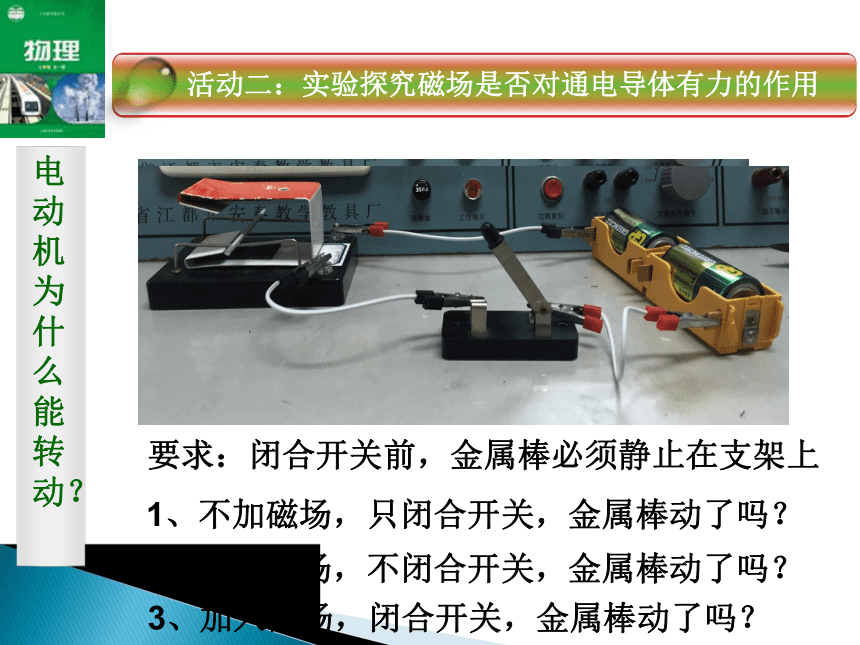

活动二：实验探究磁场是否对通电导体有力的作用
要求：闭合开关前，金属棒必须静止在支架上
电动机为什么能转动？
1、不加磁场，只闭合开关，金属棒动了吗？
2、只加磁场，不闭合开关，金属棒动了吗？
3、加入磁场，闭合开关，金属棒动了吗？
结论：磁场对通电导体作用力的方向跟电流方向和磁场方向有关。

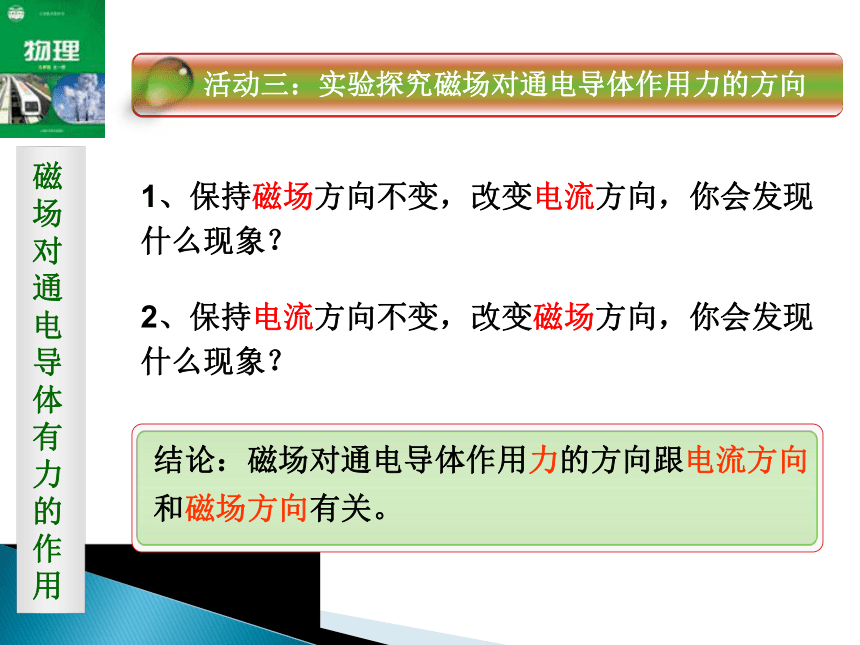

活动三：实验探究磁场对通电导体作用力的方向
1、保持磁场方向不变，改变电流方向，你会发现什么现象？
2、保持电流方向不变，改变磁场方向，你会发现什么现象？
磁场对通电导体有力的作用
N
S
I
甲
F
N
S
I
F
乙
磁场对通电导体有力的作用
练习：根据甲图画出乙图磁场对电流的作用力的方向，并说明理由。
磁场对通电线圈的作用
1、线圈为什么能运动？
2、线圈绕过竖直位置时为什么往回转？
3、如何让线圈绕过竖直位置后继续转动？
磁场对通电线圈的作用
电刷
换向器
磁场对通电线圈的作用
1
3
2
将拆开的电动机组装好，并安装好底座和风扇，接通电源，让风扇转动起来。
活动四：让小风扇转起来
学以致用
将拆开的电动机组装好，并安装好底座和风扇，接通电源，让风扇转动起来。
活动四：让小风扇转起来
学以致用
1、如何改变风向？
2、如何改变风速？
