浙教版科学七下对环境的察觉2.5-2.6（含答案）
一、选择题
1．图中现象中属于光的反射的是（　　）
A．水中倒影 B．铅笔“折断”
C．鸽子的影子 D．日食形成
2．下列光路图可能正确的是（ ）
A. B. C. D.
3．关于光的反射，下列说法正确的是（　　）
A．当入射光线与镜面的夹角为20°时，反射角也是20°
B．如果入射光线向法线靠近，则反射光线也向法线靠近
C．当入射角增大5°时，反射光线与入射光线的夹角也增大5°
D．镜面反射遵从光的反射定律，漫反射不遵从光的反射定律
4．检查视力时，人与视力表的距离要求为5m，由于医务室房间太小，医生首先将视力表贴在一面墙上，然后在对面墙上正对着视力表挂一大平面镜，视力表到镜子的距离为3m，检查视力时（　　）
A．人应面对镜而坐，人与镜的距离为2m
B．人应面对镜而坐，人与镜的距离为2.5m
C．人应面对视力表而坐，人与视力表的距离为2m
D．人应面对视力表而坐，人与视力表的距离为3m
5．非洲地区人民会用装满水的矿泉水瓶制作“光导照明灯”（如图），其结构主要包括采光部、导光部及漫射部。为了将更多的太阳光“导”入屋内并照射向各个方向，以下方案中照明效果最好的是（　　）
A． B．
C． D．

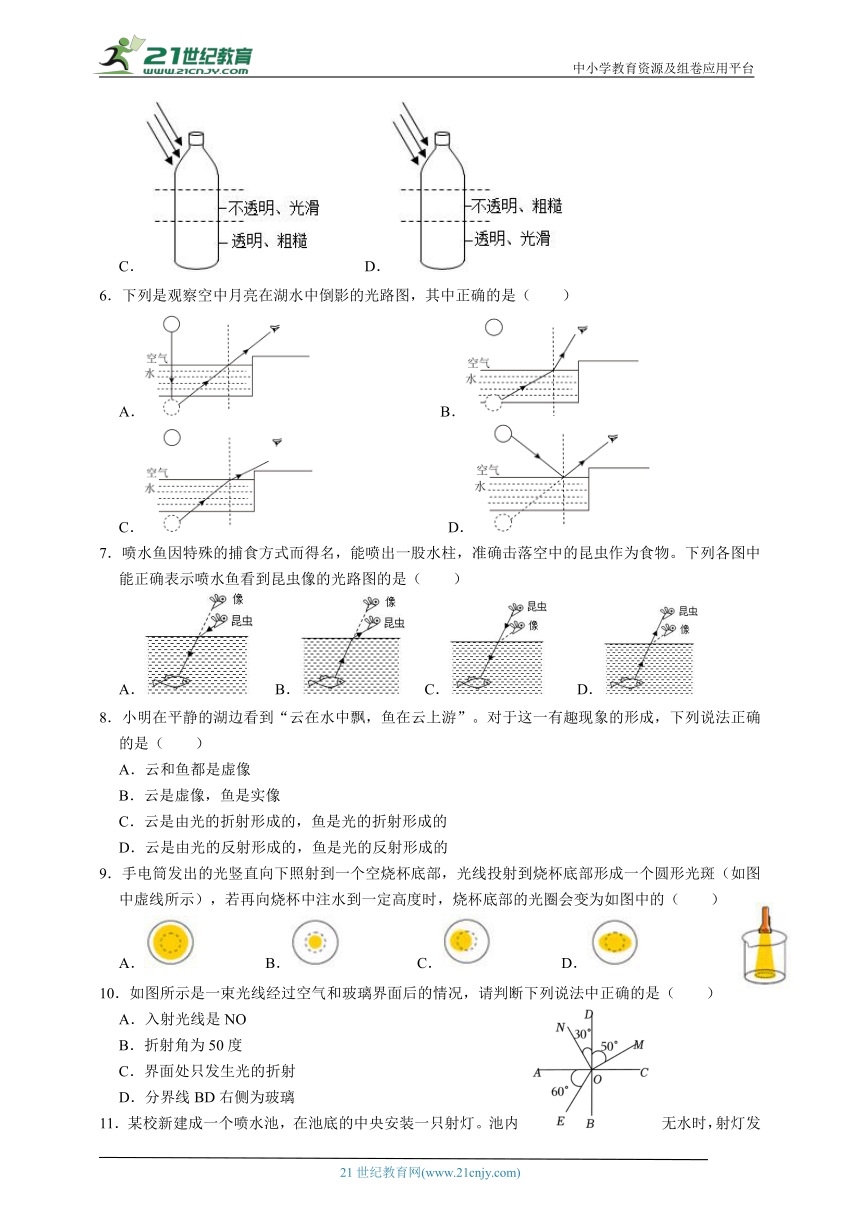

6．下列是观察空中月亮在湖水中倒影的光路图，其中正确的是（　　）
A． B．
C． D．
7．喷水鱼因特殊的捕食方式而得名，能喷出一股水柱，准确击落空中的昆虫作为食物。下列各图中能正确表示喷水鱼看到昆虫像的光路图的是（　　）
A． B． C． D．
8．小明在平静的湖边看到“云在水中飘，鱼在云上游”。对于这一有趣现象的形成，下列说法正确的是（　　）
A．云和鱼都是虚像
B．云是虚像，鱼是实像
C．云是由光的折射形成的，鱼是光的折射形成的
D．云是由光的反射形成的，鱼是光的反射形成的
9．手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时，烧杯底部的光圈会变为如图中的（　　）
A． B． C． D．
10．如图所示是一束光线经过空气和玻璃界面后的情况，请判断下列说法中正确的是（　　）
A．入射光线是NO
B．折射角为50度
C．界面处只发生光的折射
D．分界线BD右侧为玻璃

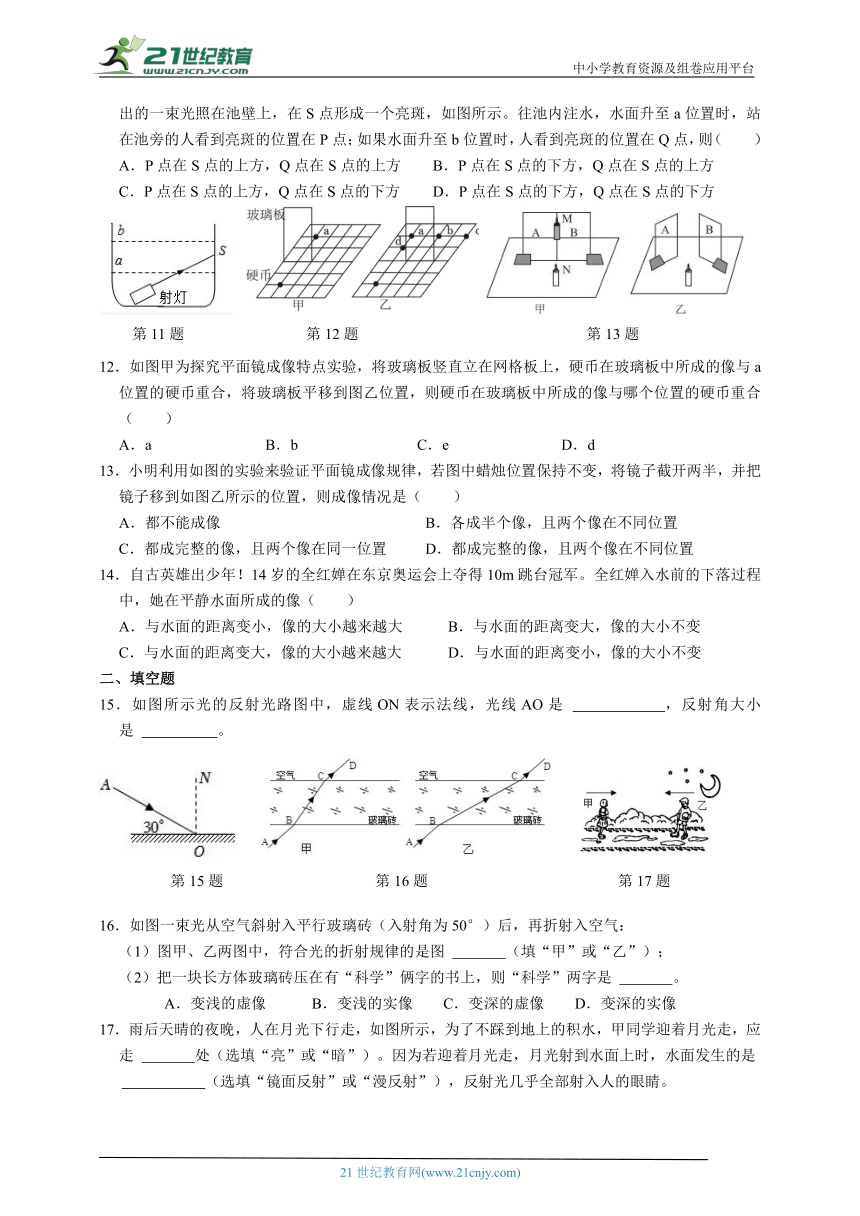

11．某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（　　）
A．P点在S点的上方，Q点在S点的上方 B．P点在S点的下方，Q点在S点的上方
C．P点在S点的上方，Q点在S点的下方 D．P点在S点的下方，Q点在S点的下方
12．如图甲为探究平面镜成像特点实验，将玻璃板竖直立在网格板上，硬币在玻璃板中所成的像与a位置的硬币重合，将玻璃板平移到图乙位置，则硬币在玻璃板中所成的像与哪个位置的硬币重合（　　）
A．a B．b C．e D．d
13．小明利用如图的实验来验证平面镜成像规律，若图中蜡烛位置保持不变，将镜子截开两半，并把镜子移到如图乙所示的位置，则成像情况是（　　）
A．都不能成像 B．各成半个像，且两个像在不同位置
C．都成完整的像，且两个像在同一位置 D．都成完整的像，且两个像在不同位置
14．自古英雄出少年！14岁的全红婵在东京奥运会上夺得10m跳台冠军。全红婵入水前的下落过程中，她在平静水面所成的像（　　）
A．与水面的距离变小，像的大小越来越大 B．与水面的距离变大，像的大小不变
C．与水面的距离变大，像的大小越来越大 D．与水面的距离变小，像的大小不变
二、填空题
15．如图所示光的反射光路图中，虚线ON表示法线，光线AO是 　 　，反射角大小是 　 　。
16．如图一束光从空气斜射入平行玻璃砖（入射角为50°）后，再折射入空气：
（1）图甲、乙两图中，符合光的折射规律的是图 　 　（填“甲”或“乙”）；
（2）把一块长方体玻璃砖压在有“科学”俩字的书上，则“科学”两字是 　 　。
A．变浅的虚像 B．变浅的实像 C．变深的虚像 D．变深的实像
17．雨后天晴的夜晚，人在月光下行走，如图所示，为了不踩到地上的积水，甲同学迎着月光走，应走 　 　处（选填“亮”或“暗”）。因为若迎着月光走，月光射到水面上时，水面发生的是
　 　（选填“镜面反射”或“漫反射”），反射光几乎全部射入人的眼睛。

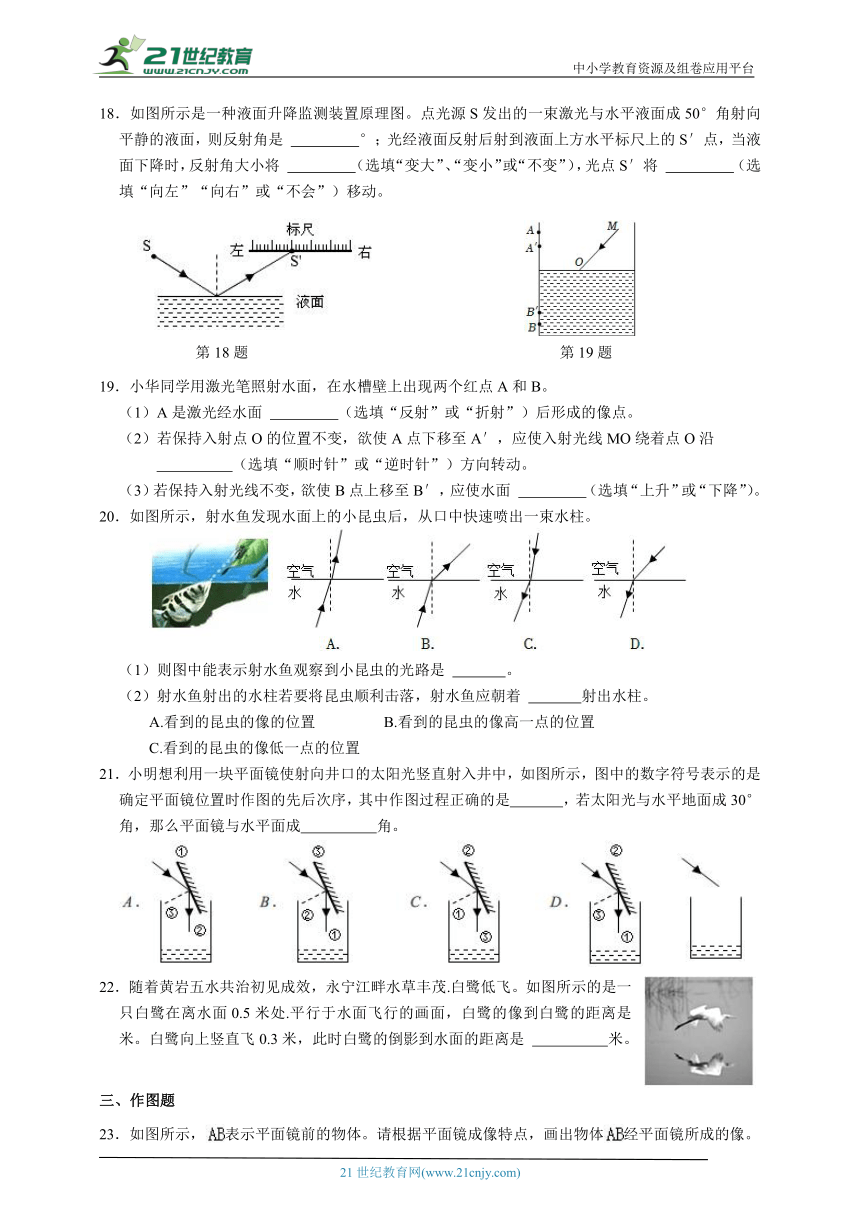

18．如图所示是一种液面升降监测装置原理图。点光源S发出的一束激光与水平液面成50°角射向平静的液面，则反射角是 　 　°；光经液面反射后射到液面上方水平标尺上的S′点，当液面下降时，反射角大小将 　 　（选填“变大”、“变小”或“不变”），光点S′将 　 　（选填“向左”“向右”或“不会”）移动。
19．小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B。
（1）A是激光经水面 　 　（选填“反射”或“折射”）后形成的像点。
（2）若保持入射点O的位置不变，欲使A点下移至A′，应使入射光线MO绕着点O沿
　 　（选填“顺时针”或“逆时针”）方向转动。
（3）若保持入射光线不变，欲使B点上移至B′，应使水面 　 　（选填“上升”或“下降”）。
20．如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱。
（1）则图中能表示射水鱼观察到小昆虫的光路是 　 　。
（2）射水鱼射出的水柱若要将昆虫顺利击落，射水鱼应朝着 　 　射出水柱。
A.看到的昆虫的像的位置 B.看到的昆虫的像高一点的位置
C.看到的昆虫的像低一点的位置
21．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是　 　，若太阳光与水平地面成30°角，那么平面镜与水平面成　 　角。
22．随着黄岩五水共治初见成效，永宁江畔水草丰茂.白鹭低飞。如图所示的是一只白鹭在离水面0.5米处.平行于水面飞行的画面，白鹭的像到白鹭的距离是 　 　米。白鹭向上竖直飞0.3米，此时白鹭的倒影到水面的距离是 　 　米。
三、作图题
23．如图所示，表示平面镜前的物体。请根据平面镜成像特点，画出物体经平面镜所成的像。
四、探究题

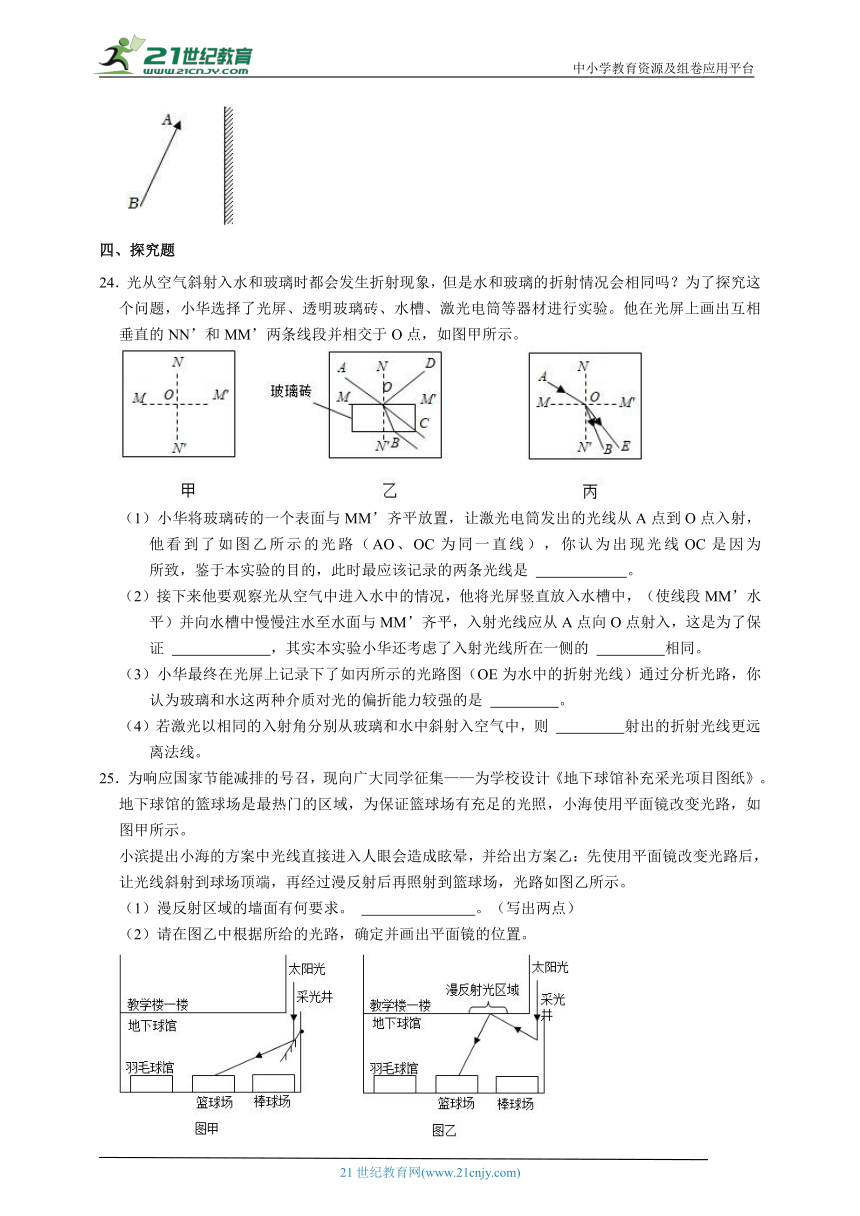

24．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN’和MM’两条线段并相交于O点，如图甲所示。
（1）小华将玻璃砖的一个表面与MM’齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为 　 　所致，鉴于本实验的目的，此时最应该记录的两条光线是 　 　。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM’水平）并向水槽中慢慢注水至水面与MM’齐平，入射光线应从A点向O点射入，这是为了保证 　 　，其实本实验小华还考虑了入射光线所在一侧的 　 　相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线）通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是 　 　。
（4）若激光以相同的入射角分别从玻璃和水中斜射入空气中，则 　 　射出的折射光线更远离法线。
25．为响应国家节能减排的号召，现向广大同学征集——为学校设计《地下球馆补充采光项目图纸》。地下球馆的篮球场是最热门的区域，为保证篮球场有充足的光照，小海使用平面镜改变光路，如图甲所示。
小滨提出小海的方案中光线直接进入人眼会造成眩晕，并给出方案乙：先使用平面镜改变光路后，让光线斜射到球场顶端，再经过漫反射后再照射到篮球场，光路如图乙所示。
（1）漫反射区域的墙面有何要求。 　 　。（写出两点）
（2）请在图乙中根据所给的光路，确定并画出平面镜的位置。
（3）某同学指出方案乙仍存在缺陷，为将该设计真正投入使用，现向同学们征集改进方法。请描述待改进细则，并给出相应的改进方法。
《地下球馆补充采光项目改进方案征集表》
待改进细则 改进方法
环境光线较弱时，室内补光不足。 增加平面镜
雨水可能通过采光井进入地下球场。 在井口安装透光玻璃
　 　 　 　
26．在探究“平面镜成像特点”实验中：
（1）实验时，选择玻璃板代替平面镜进行实验的原因是　 　。
（2）如图是通过玻璃门（如图甲）可简单地验证平面镜成像的某些规律，先在房间A的地砖拼接处放一标记物，然后到房间B，若实验者及标记物的位置如图乙所示，为了让实验者所成的像落在标记物上，他应向　 　（填序号）方向移动。
（3）为了让成像更清晰，房间B的亮度要比房间A　 　；若标记物向玻璃门靠近，所成的像
　 　（填“变大”，“变小”，“不变”）。
（4）对本实验的相关评价，合理的有　 　。
A．证明了平面镜所成的像是等大的虚像
B．利用地砖方便地确定像和物体的位置关系
C．巧妙利用生活中的物体进行实验，感受到科学就在我们身边
27．如图甲所示为“探究平面镜成像特点”的实验装置。
（1）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取另一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到跟蜡烛A的像完全重合，这种确定像与物大小关系的方法是 　 　（填“控制变量法”或“等效替代法”）。
（2）移去蜡烛B，在其原来位置上放置一块光屏，光屏上 　 　（填“能”或“不能”）呈现蜡烛A的像。
（3）如果玻璃板没有垂直架在纸上，而是按如图乙所示的方式倾斜放置，那么蜡烛A的像应是图中的 　 　（填“A1”“A2”或“A3”）。
28．在探究“平面镜成像特点”的实验中，小科所在的小组的同学们选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图1甲所示。
（1）实验过程中用玻璃板代替平面镜的原因是：　 　；
（2）小科将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜。你认为在图1乙所示的三幅图中，　 　图是产生以上实验现象的原因；
（3）如图2所示，小科把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系，最好选用 　 　。
答案
1．解：A、水中的倒影，属于平面镜成像，是由于光的反射形成的，故A符合题意。
B、铅笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，故属于光的折射现象，故B不符合题意；
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故C不符合题意；
D、日食是由于光沿直线传播形成的。日食是由于太阳、地球、月亮在同一直线上，月亮在中间挡住了部分或全部的太阳光便为日食，故D不符合题意。
故选：A。
2．、光线从空气斜射入水中，折射角小于入射角，所以折射光线要靠近法线，而图中折射角大于入射角，折射光线远离法线，故错误；
、光线从水斜射入空气中时，在界面处同时发生反射和折射，反射光线和入射光线分居法线两侧，反射角等于入射角，折射角大于入射角，所以折射光线要远离法线，故正确；
、光线从空气斜射入水中，反射角等于入射角，图中反射光线缺少箭头，反射角和入射角大小不等，故错误；
、光线从空气斜射入水中，反射光线和入射光线分居法线两侧，而图中反射光线和入射光线在法线同侧，故错误。
故选：。
3．解：A、当入射光线与反射面的夹角为20°时，则入射角为90°﹣20°＝70°，所以反射角也为70°，故A错误。
B、入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线靠近法线，故B正确。
C、入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角增大10°，故C错误。
D、镜面反射和漫反射的每条光线都要遵循光的反射定律，故D错误。
故选：B。
4．解：由题意可知，视力表离平面镜为3m，根据平面镜的成像特点，像与物到镜面的距离相等，可知视力表的像离镜子也是3m，所以人离镜子2m时，视力表的像离人距离为3m+2m＝5m，正好符合要求。
分析过程示意图如下：
故选：A。
5．解：导光部分不透明且光滑可以较好的反射光线，漫射部分透明可以让光线透过，粗糙有利于发生漫反射，将更多的太阳光“导入”屋内并照射各个方向，故ABD不符合题意，只有C符合题意。
故选：C。
6．解：ABC、图中光线来自水中，且光是直线传播或发生光的折射，故ABC错误；
D、月亮在水中倒影，是因为来自天上月亮的光线斜射到水面上发生反射，反射光线进入眼睛，所以才能观察到月亮在水中的倒影，故D正确。
故选：D。
7．解：射水鱼在水中看到水面上方的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中；
根据光的折射规律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，所以A正确。
故选：A。
8．解：水中飘动的云属于平面镜成像，是由光的反射形成的与物体等大的虚像。
看到的水中的鱼，由于光的折射，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。
所以选项BCD错误，选项A正确。
故选：A。
9．解：当光从空气斜射入水中时，折射角小于入射角，下图为最左边和最右边折射光线的光路（注意黑色光线表示没有折射时的光线，红色表示折射后的光线）：
从图中可以看出，折射光线在原来光线的内侧，由此可以联想都周围光线都是如此，故B图为正确图形。
故选：B。
10．解：根据图片可知，∠AOE＝∠AON，根据光的反射定律可知，它们为入射角和反射角，AC为法线，则OM肯定就是折射光线；
A、根据“折射光线和入射光线分居法线两侧”可知，EO为入射光线，ON为反射光线，故A错误；
B、折射角为折射光线与法线之间的夹角，折射角为∠MOC＝90°﹣50°＝40°，故B错误；
C、光在界面上同时发生了折射和反射，故C错误；
D、入射角∠AON＝60°，大于折射角，则界面左侧为空气，右侧为玻璃，故D正确。
故选：D。
11．解：（1）往池内注水，水面升至a位置时，发生折射，根据折射角大于入射角画出折射光线，P点如下图所示：
（2）水面上升至b位置时，光在水中沿直线传播，经水池侧壁反射后，光线从水中斜射向空气中，折射角大于入射角，折射光线远离法线，如下图所示：
通过上图可知：我们在上方看起来，光斑的虚像在Q点，即Q在S的上方。
故选：B。
12．解：根据像物关于镜面对称可知，图乙中硬币的成像位置是a，故A正确、BCD错误。
故选：A。
13．解：因为平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称。所以若图中蜡烛位置保持不变，将镜子截开两半，并把镜子移到如图乙所示的位置，蜡烛在两个镜子中都成完整的像，两个像在不相同的位置。故ABC错误，D正确。
故选：D。
14．解：全红婵入水前的下落过程中，她与水面的距离变小，但她在水中所成的像始终不改变，与她大小相等，故ABC错误，D正确。
故选：D。
15．解：如图所示光的反射光路图中，虚线ON表示法线，光线AO射向镜面，是入射光线，入射角是入射光线与法线的夹角，入射角为90°﹣30°＝60°，根据反射角等于入射角，反射角也是60°。
故答案为：入射光线；60°。
16．解：（1）光由空气斜射进入玻璃砖，折射光线、入射光线在空气和玻璃砖两种介质中，折射角小于入射角；当光再由玻璃砖斜射进入空气时，折射角大于入射角，注意最后的出射光线与最初的入射光线平行，故甲图符合光的折射规律。
（2）将一块玻璃砖压在书上，透过玻璃砖看书上的字，眼睛看到的是字的虚像，像的位置比实际位置偏高了，即变浅了，这是由于从玻璃射向空气的光线在玻璃界面处发生折射的缘故，故A正确。
故答案为：（1）甲；（2）A。
17．解：当迎着月光走时，地面发亮处有水；因为迎着月光走，月光射到水面上时，水面发生的是镜面反射，反射光几乎全部射入人的眼睛，而地面发生的漫反射，只有很少的光进入人的眼睛，所以此时水面亮，人应走暗处。
故答案为：暗；镜面反射。
18．解：由题意可知，激光与水平液面成50°角射向平静的液面，则入射角为90°﹣50°＝40°，因为反射角等于入射角，所以反射角也为40°；
（2）当液面下降时，由于入射角的大小不变，则反射角的大小也不变；反射光斑将向右移到A的位置，即光点S′向右移动，如图所示：
故答案为：40；不变；向右。
19．解：（1）当光从空气斜射到水面时，同时会发生反射和折射现象，A是激光经水面反射后形成的像点。
（2）光在水面发生反射时，反射角等于入射角，折射角小于入射角；如图所示：
现保持入射点O的位置不变，欲使光点A下移至A′处，则反射光线偏离法线，反射角增大，根据反射角等于入射角，则入射角也需增大，故使入射光线绕着O点沿顺时针方向转动。
（3）若保持入射光线不变，欲使B点上移至B′，因水面升降时入射角不变、折射角不变，则两次的折射光线是平行的，由下图可知应使水面下降。
故答案为：（1）反射；（2）顺时针；（3）下降。
【点评】本题考查了光的反射定律和折射规律：
（1）光的折射规律：折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入水中时，折射角小于入射角，当光从水中斜射入空气中时，折射角大于入射角；
（2）光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。
20．解：（1）小昆虫反射的光进入射水鱼的眼睛，射水鱼就会看到小昆虫，因此光从空气斜射入水中，此时入射角大于折射角，折射光线向法线方向偏折，因此ABC图错误，D图正确。
故选：D。
（2）射水鱼逆着折射光线的方向看，观察到的小昆虫虚像位置比小昆虫的实际位置偏高，因此射水鱼射出的水柱若要将昆虫顺利击落，射水鱼应朝着看到的昆虫的像低一点的位置射出水柱，因此AB错误，C正确。
故选：C。
故答案为：（1）D；
（2）C。
21．解：（1）根据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光线是竖直向下的；所以，作图过程中的第一个步骤应该是过入射点作竖直向下的反射光线；
因为反射角等于入射角，法线正好是入射光线和反射光线夹角的平分线，所以第二步作出入射光线和反射光线夹角的平分线即为法线；
由于法线垂直于镜面，所以第三步作出法线的垂线即为平面镜的位置，如下图所示：
（2）因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°＝120°，则反射角为60°，因法线可将入射光线与反射光线的夹角平分，可确定其位置，然后作法线的垂直线就可确定平面镜的位置了，如图所示，平面镜与入射光线的夹角为90°﹣60°＝30°，所以镜面与水平面的夹角为30°+30°＝60°，镜面与水平面成60°的角。
故答案为：B；60°。
22．解：白鹭在离水面0.5米处，根据平面镜成像的特点可知，它的倒影离水面也是0.5米，所以倒影与白鹭距离是1米；
白鹭向上竖直飞0.3米，此时白鹭到水面的距离是0.8m，根据平面镜成像特点可知，白鹭的倒影到水面的距离是0.8m。
故答案为：1；0.8。
23．先作出端点、关于平面镜的对称点、，用虚线连接、即为物体的像，如图所示：
24．解：（1）光线AO到OC，光的传播路线没有改变，说明光在同一种均匀介质中传播，所以可以判断有部分光线并没有通过玻璃砖，而依旧在空气中传播。本实验探究光的折射规律，要记录光的折射光线和入射光线，所以要记录的两条光线是AO和OB。
（2）探究光在玻璃和水的折射能力，要控制入射光线相同，还要控制A点所在的介质相同，观察折射光线和折射角的变化情况，所以入射光线应从A点向O点射入，这是为了保证入射光线重合，并且介质相同。
（3）如乙、丙图，当光在空气中传播时AO入射，OC传播；当光线从空气斜射入水中，AO入射，OE传播；当光线从空气斜射入玻璃中，AO入射，OB传播，比较两条折射光线OB和OE，OB偏离OC更多，所以玻璃和水这两种介质对光的偏折能力较强的是玻璃。
（4）光从空气斜射入玻璃中的偏折能力比在水中的偏折能力强，根据光路是可逆的，当光从玻璃斜射入空气中时的偏折能力比光从水中斜射入空气中时的偏折能力强，所以从玻璃中射出的折射光线更远离法线。
故答案为：（1）有部分光线并没有通过玻璃砖，而依旧在空气中传播；AO和OB；（2）入射光线重合；介质；（3）玻璃；（4）玻璃。
25．解：（1）漫反射区域的墙面要比较粗糙，这样才可以将太阳光向各个方向反射；同时墙面最好是白色，因为白色可以反射所有色光；
（2）作入射角和反射角的角平分线，这就是法线，过入射点作与法线垂直的线段，这就是平面镜的位置，如图所示：
（3）待改进的细则有：太阳光的入射角度会随时间不断变化；改进方法有：设计自动装置，使平面镜随太阳光的角度而转动。
故答案为：（1）①白色；②较粗糙；（2）见上图；（3）太阳光的入射角度会随时间不断变化；设计自动装置，使平面镜随太阳光的角度而转动。
26．解：（1）为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板。
（2）根据平面镜成像特点知，像与物关于镜面对称，所以为了让实验者所成的像落在标记物上，他应向③方向移动。
（3）标记物在A房间，为了让实验者所成的像落在标记物上，故为了使像更加清晰，房间B的亮度要比房间A亮一些，
如果使蜡烛A离玻璃板靠近一些，物体不变，物体的像和物体大小相等，所以像的大小不变。
（4）对本实验，利用地砖方便地确定像和物体的位置关系，巧妙利用生活中的物体进行实验，感受到科学就在我们身边，没有用光屏验证像的虚实，所以不能证明了平面镜所成的像是等大的虚像，故选BC。
故答案为：（1）利用玻璃透明的特点，便于确定像的位置；（2）③；（3）亮；不变；（4）BC。
27．解：（1）把蜡烛A点燃放在玻璃板的前面，在玻璃板前面观察蜡烛A经玻璃板反射所成的像，再拿一支外形相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这种确定像与物大小关系的实验方法是等效替代法；
（2）平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，光屏上不能接收到蜡烛的像；
（3）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是图中的A2。
故答案为：（1）等效替代法；（2）不能；（3）A2。
28．解：（1）实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于观察像并确定像的位置；
（2）实验时平面镜必须要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，由图可知，图1平面镜竖直放置，不会出现像偏高的情况，图2和图3平面镜没有竖直放置，图2中玻璃板靠近蜡烛A，根据像物关于镜面对称可知，像成在斜上方；2中玻璃板远离蜡烛A，根据像物关于镜面对称可知，像成在斜下方，故平板玻璃中蜡烛A的像偏低且倾斜，是图3的成像情况；
（3）由图可知，四个模型分别为C、A、T、V，从模型上看，只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有C左右不同，能够达到实验目的，故选：A。
故答案为：（1）便于确定像的位置；（2）3；（3）A。
