福建省沙县第六中学八年级物理全册第四章 第五节 科学探究 凸透镜成像课件 （新版）沪科版

课件30张PPT。五、科学探究：凸透镜成像透镜的种类有哪些？透镜是利用光的折射原理制成的光学器件。一、透镜的类型及对光的作用1、透镜的类型凸透镜：中央较厚，边缘较薄的透镜凹透镜：中央较薄，边缘较厚的透镜凸透镜中央
厚、边缘薄，
（如放大镜）凹透镜中央
薄、边缘厚，
（如近视镜片）C1C2O光心C1C2O光心凸透镜凹透镜主光轴：通过两个球面球心的直线，简称主光轴．
光心：凸透镜的中心（在主光轴上）．主光轴主光轴2、透镜的基本概念：焦点、焦距凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点，用字母“F”表示，凸透镜两侧各有一焦点，且对称，焦点到凸透镜光心的距离叫焦距，用字母“f”表示，凸透镜两侧的焦距相等。凹透镜焦点凹透镜能使跟主光轴平行的光线通过它后变得发散，且这些发散光线的反向延长线相交在主光轴上的一点，这一点不是实际光线的会聚点，所以叫凹透镜的虚焦点。物距、像距物体到透镜光心的距离叫做物距，用u表示。
像到透镜光心的距离叫做像距，用v表示。凸透镜对光线有会聚作用oo

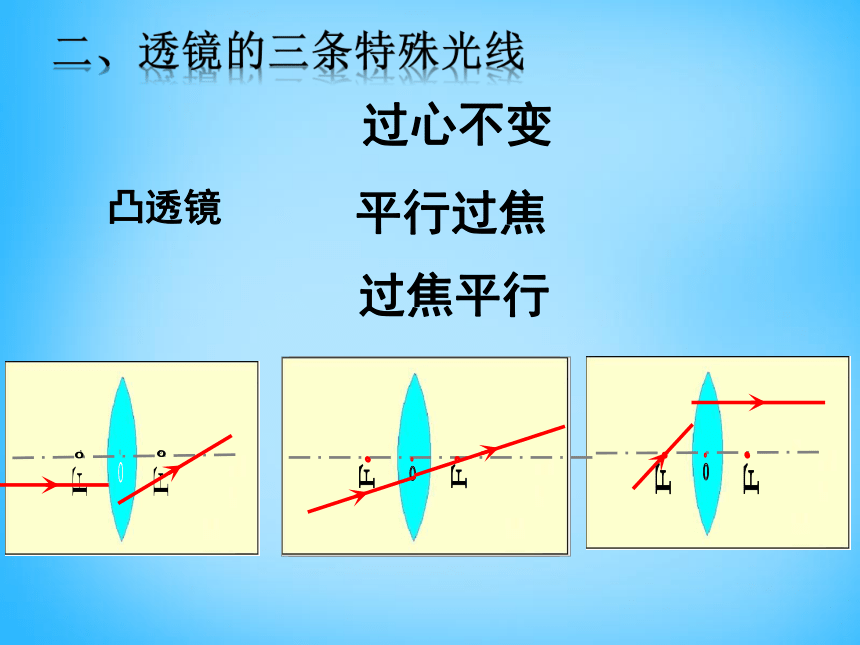

3、透镜对光的作用凹透镜对光有发散作用FFFFFFOO凸透镜过心不变平行过焦过焦平行二、透镜的三条特殊光线凹透镜过心不变平行过焦过焦平行透镜中的三条特殊光路：1、过光心的光线方向不变2、平行主光轴的入射光线经透镜折射后过焦点, (凹透镜反向延长线过焦点).3、过焦点的入射光线经透镜折射后平行主光轴射出 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：2、如下图所示，给出了光线通过透镜前后的方向，请在方框内填上适当的透镜。提出问题影响凸透镜成像情况的主要因素：1、在“放大镜”中看到的像究竟是怎样的？ 2、同一凸透镜为什么会成大小、正倒不同的像呢？ 猜想与假设1、物体到凸透镜的距离（物距）。2、焦距。现象：同一个凸透镜能成不同的像。提出问题猜想假设设计实验进行实验得出结论凸透镜成的像的虚实、大小、正倒跟物距 有什么关系？提出问题实验课题：探究凸透镜成像的规律 实验目的：
探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等 实验器材:50预备知识：1.物距(u)： 到 的距离；凸透镜中心像 2.像距(v)： 到 的距离；503578u=?v =?15cm28cm2、虚像：不是实际光线会聚而成，光屏上得不到的像。
实像：由实际光线会聚而成的,能显示在光屏上。注意：
1、要调节烛焰、凸透镜、光屏使它们的中心在同一高度；实验探究、收集数据2、光屏上承接的像最清晰时，记录物距u、像距v和像的性质。归纳总结：实验中还观察到现象：1.实像与虚像的分界点：一倍焦距处2.放大实像与缩小实像分界点：二倍焦距处3.在成实像时，物距、像距与像的变化情况 在成实像时，物距增大，像距也增大，像也增大，即物与像同方向移动。4.在成虚像时，物距、像距与像的变化情况 在成虚像时，物距增大，成的虚像也越大，即在焦点之内，物越远离凸透镜成的像越大。记忆口诀:一倍焦距 分虚实; 二倍焦距 分大小；物近像远 像变大(实) 物近像近像变小(虚) 。 1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D练习： 2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cmA交流与拓展： 从实验得知：凸透镜可以成倒立放大、倒立缩小的实像，那么它能否成倒立等大的实像呢？
如果能，你预测可能在哪里？你能用实验验证你的想法吗？
运用与挑战 ： 小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是怎么样的呢？你准备如何验证你的想法呢？
A、不成像 B、不受影响 C、只有一半 D、亮度变暗 补充练习1小强是集邮爱好者，她用焦距为10cm的放大镜去观察邮票，想看清楚邮票上的细微之处，这里邮票与放大镜的距离应该______10cm(选填“大于”、“小于”、“等于”)，所成的是______、 ______的 ____像。补充练习2： 放电影时，电影胶片经凸透镜在银幕上成的是（ ）
倒立、放大的实像；
正立、放大的实像；
正立、放大的虚像；
倒立、放大的虚像。
