福建省沙县第六中学八年级物理全册第四章 第二节 平面镜成像课件 （新版）沪科版

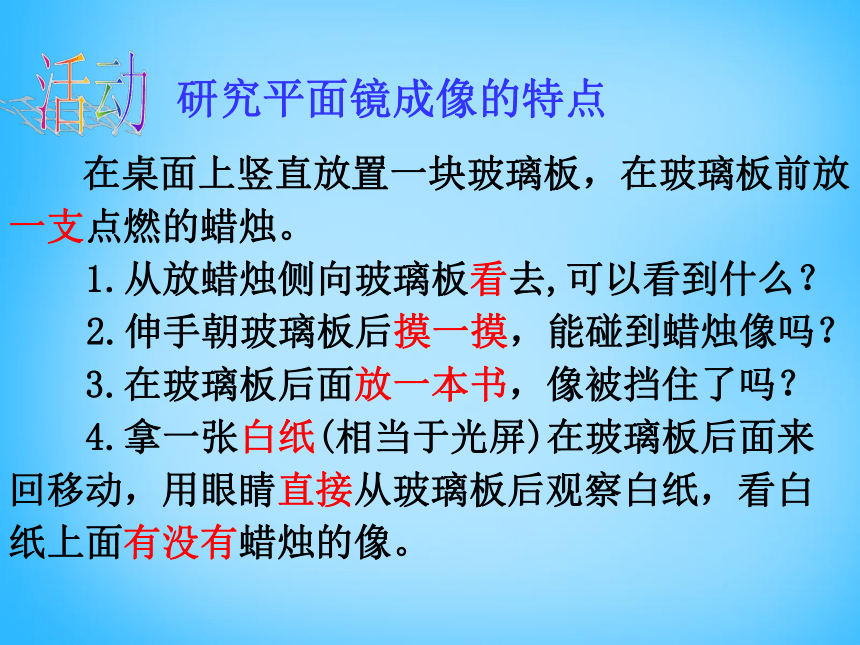

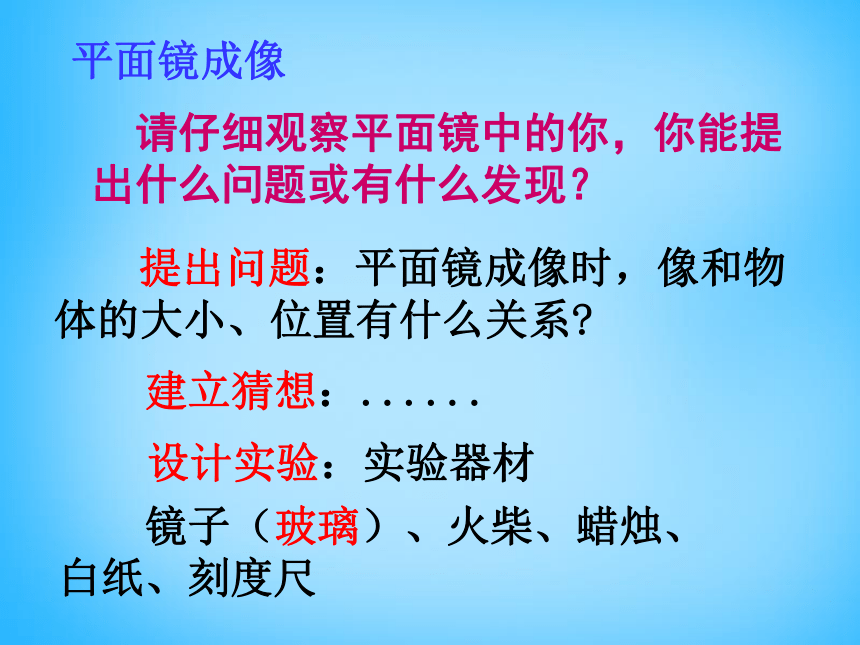

课件16张PPT。第二节 平面镜成像 平面镜成像 提出问题：平面镜成像时，像和物体的大小、位置有什么关系? 请仔细观察平面镜中的你，你能提出什么问题或有什么发现？ 建立猜想：......设计实验：实验器材 镜子（玻璃）、火柴、蜡烛、白纸、刻度尺研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
1.从放蜡烛侧向玻璃板看去,可以看到什么？
2.伸手朝玻璃板后摸一摸，能碰到蜡烛像吗？
3.在玻璃板后面放一本书，像被挡住了吗？

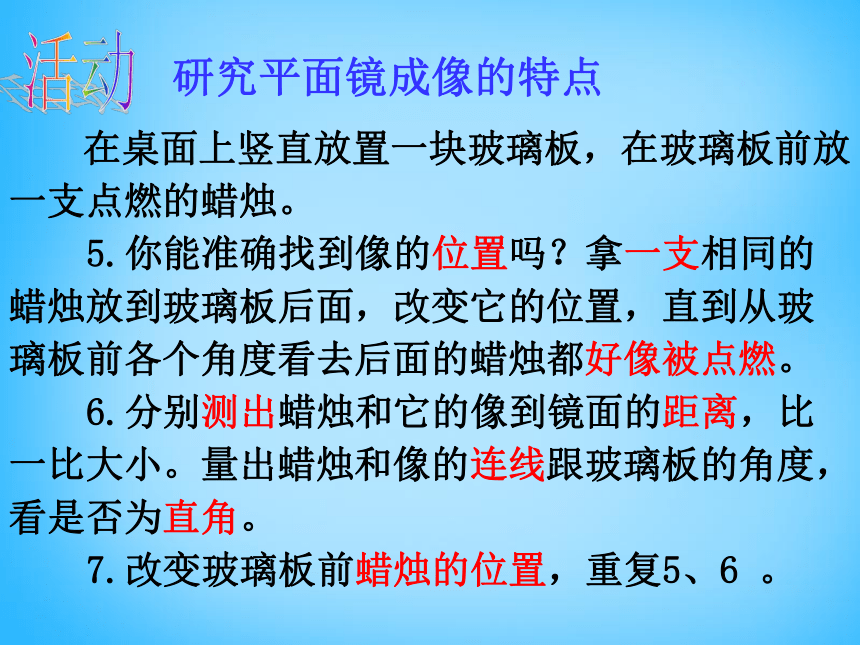

4.拿一张白纸(相当于光屏)在玻璃板后面来回移动，用眼睛直接从玻璃板后观察白纸，看白纸上面有没有蜡烛的像。研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
5.你能准确找到像的位置吗？拿一支相同的蜡烛放到玻璃板后面，改变它的位置，直到从玻璃板前各个角度看去后面的蜡烛都好像被点燃。
6.分别测出蜡烛和它的像到镜面的距离，比一比大小。量出蜡烛和像的连线跟玻璃板的角度，看是否为直角。

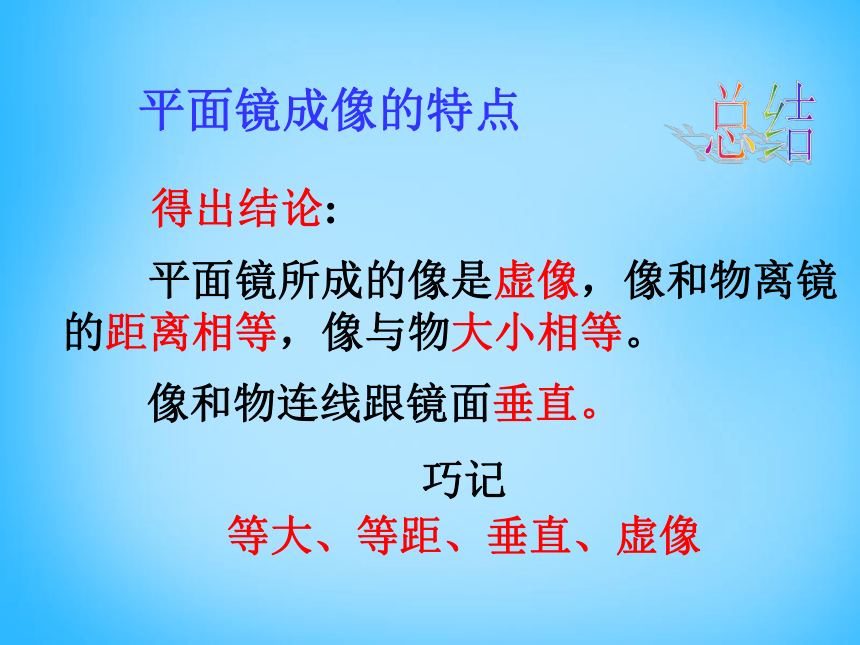

7.改变玻璃板前蜡烛的位置，重复5、6 。平面镜成像的特点 平面镜所成的像是虚像，像和物离镜的距离相等，像与物大小相等。 像和物连线跟镜面垂直。 巧记

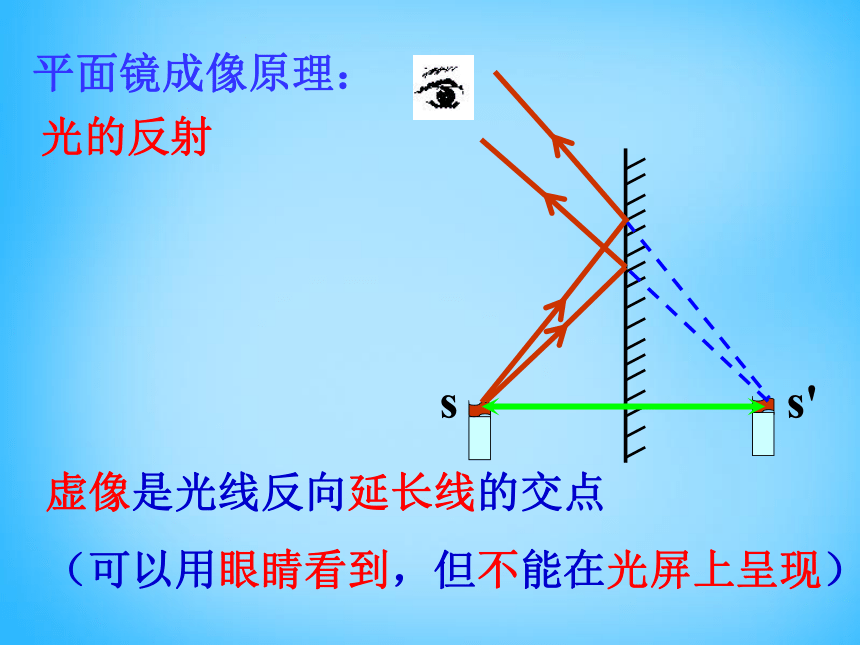

等大、等距、垂直、虚像 总结得出结论:ss'平面镜成像原理：光的反射 虚像是光线反向延长线的交点

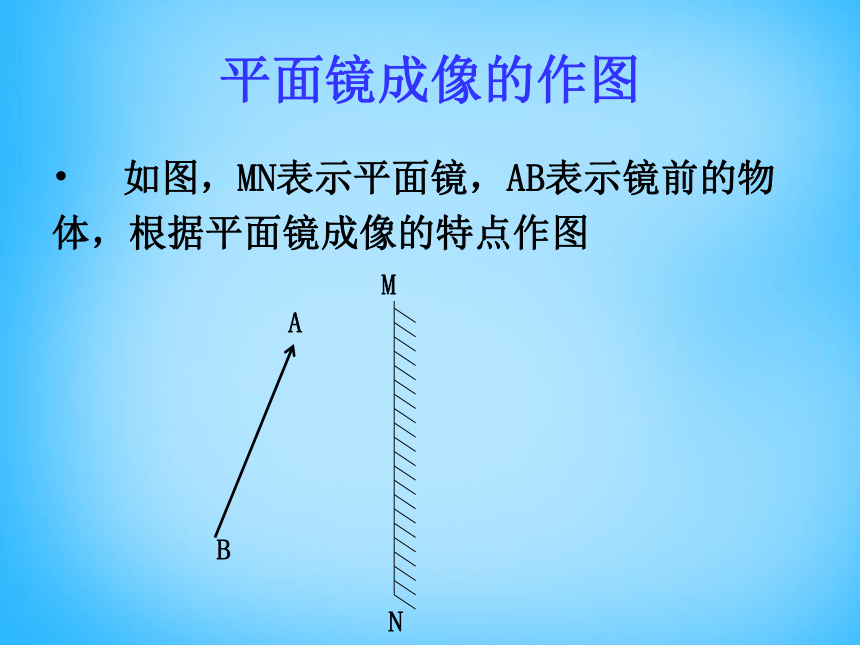

（可以用眼睛看到，但不能在光屏上呈现） 平面镜成像的作图 如图，MN表示平面镜，AB表示镜前的物
体，根据平面镜成像的特点作图A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像 平面镜成像的光路图绘制：作光路图要注意的几点：（2）箭头要画准；（光线的箭头要画在中间；物体的箭头要画在线端。）（3）光路要完整。（要满足光的反射定律，即：三线共面、二线分居、二角相等。）（1）实线、虚线要画正确（“三实”、“三虚”）“三实”：光线、物体、实像要画实线“三虚”：光线反向延长线、法线、虚像要画虚线平面镜的应用
成像
改变光的传播方向潜望镜总结巩固1.通过本节课的学习你有哪些收获？2.对本节课的内容还有哪些疑问?1.小丑在平面镜中的像，图中正确的是（ ）ABCDB练习 2.人站在镜前1米处，像与镜相距
米。当人向平面镜走近时，他在镜中的像将 （填变大、变小或不变）。当人后退0.5米，像与人相距 米。练习1不变3 3. 请你作出发光点S在平面镜MM’中的像。练习再见再见
