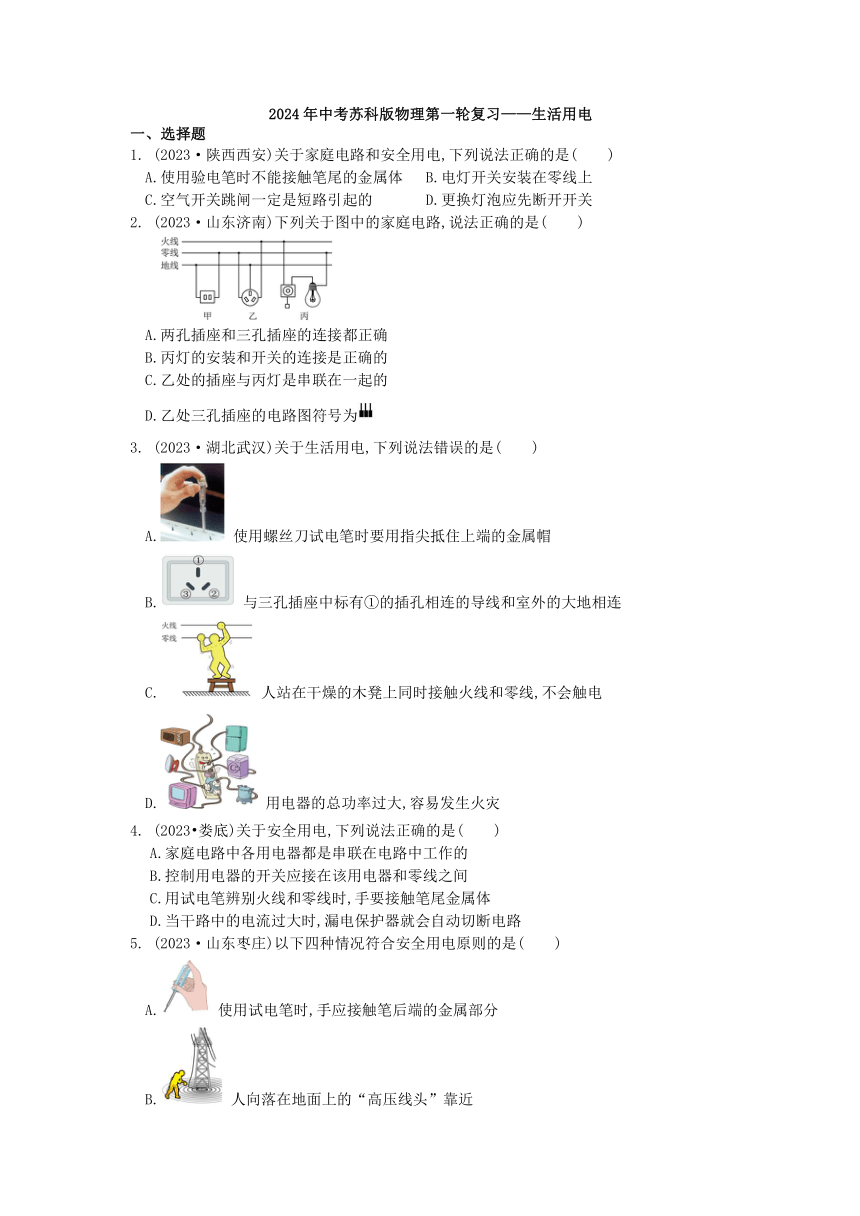

2024年中考苏科版物理第一轮复习——生活用电（含解析）

2024年中考苏科版物理第一轮复习——生活用电
一、选择题
1. (2023·陕西西安)关于家庭电路和安全用电,下列说法正确的是(　　)
A.使用验电笔时不能接触笔尾的金属体 B.电灯开关安装在零线上
C.空气开关跳闸一定是短路引起的 D.更换灯泡应先断开开关
2. (2023·山东济南)下列关于图中的家庭电路,说法正确的是(　　)
A.两孔插座和三孔插座的连接都正确
B.丙灯的安装和开关的连接是正确的
C.乙处的插座与丙灯是串联在一起的
D.乙处三孔插座的电路图符号为
3. (2023·湖北武汉)关于生活用电,下列说法错误的是(　　)
A. 使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B. 与三孔插座中标有①的插孔相连的导线和室外的大地相连
C. 人站在干燥的木凳上同时接触火线和零线,不会触电
D. 用电器的总功率过大,容易发生火灾
4. (2023 娄底)关于安全用电,下列说法正确的是(　　)
A.家庭电路中各用电器都是串联在电路中工作的
B.控制用电器的开关应接在该用电器和零线之间
C.用试电笔辨别火线和零线时,手要接触笔尾金属体
D.当干路中的电流过大时,漏电保护器就会自动切断电路
5. (2023·山东枣庄)以下四种情况符合安全用电原则的是(　　)
A. 使用试电笔时,手应接触笔后端的金属部分
B. 人向落在地面上的“高压线头”靠近

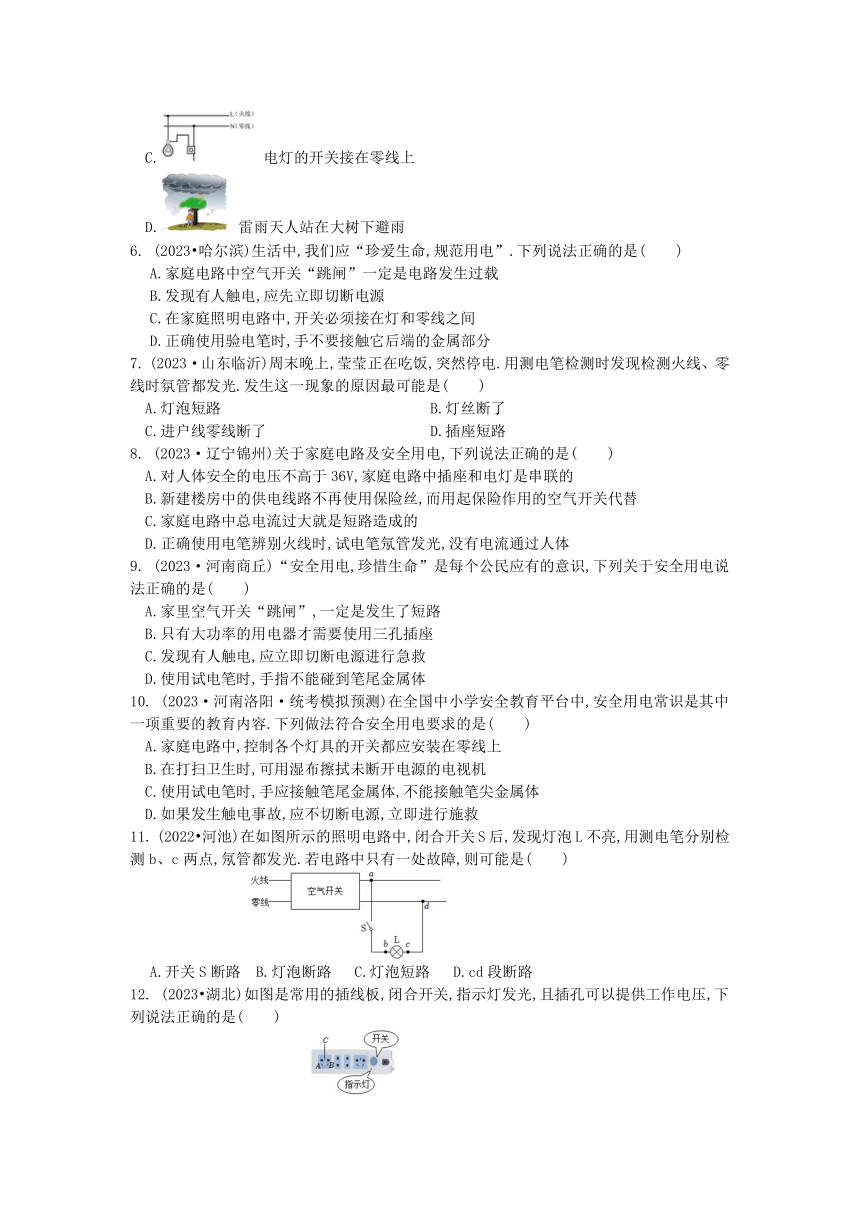

C. 电灯的开关接在零线上
D. 雷雨天人站在大树下避雨
6. (2023 哈尔滨)生活中,我们应“珍爱生命,规范用电”.下列说法正确的是(　　)
A.家庭电路中空气开关“跳闸”一定是电路发生过载
B.发现有人触电,应先立即切断电源
C.在家庭照明电路中,开关必须接在灯和零线之间
D.正确使用验电笔时,手不要接触它后端的金属部分
7. (2023·山东临沂)周末晚上,莹莹正在吃饭,突然停电.用测电笔检测时发现检测火线、零线时氛管都发光.发生这一现象的原因最可能是(　　)
A.灯泡短路 B.灯丝断了
C.进户线零线断了 D.插座短路
8. (2023·辽宁锦州)关于家庭电路及安全用电,下列说法正确的是(　　)
A.对人体安全的电压不高于36V,家庭电路中插座和电灯是串联的
B.新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替
C.家庭电路中总电流过大就是短路造成的
D.正确使用电笔辨别火线时,试电笔氖管发光,没有电流通过人体
9. (2023·河南商丘)“安全用电,珍惜生命”是每个公民应有的意识,下列关于安全用电说法正确的是(　　)
A.家里空气开关“跳闸”,一定是发生了短路
B.只有大功率的用电器才需要使用三孔插座
C.发现有人触电,应立即切断电源进行急救
D.使用试电笔时,手指不能碰到笔尾金属体
10. (2023·河南洛阳·统考模拟预测)在全国中小学安全教育平台中,安全用电常识是其中一项重要的教育内容.下列做法符合安全用电要求的是(　　)
A.家庭电路中,控制各个灯具的开关都应安装在零线上
B.在打扫卫生时,可用湿布擦拭未断开电源的电视机
C.使用试电笔时,手应接触笔尾金属体,不能接触笔尖金属体
D.如果发生触电事故,应不切断电源,立即进行施救
11. (2022 河池)在如图所示的照明电路中,闭合开关S后,发现灯泡L不亮,用测电笔分别检测b、c两点,氖管都发光.若电路中只有一处故障,则可能是(　　)
A.开关S断路 B.灯泡断路 C.灯泡短路 D.cd段断路
12. (2023 湖北)如图是常用的插线板,闭合开关,指示灯发光,且插孔可以提供工作电压,下列说法正确的是(　　)

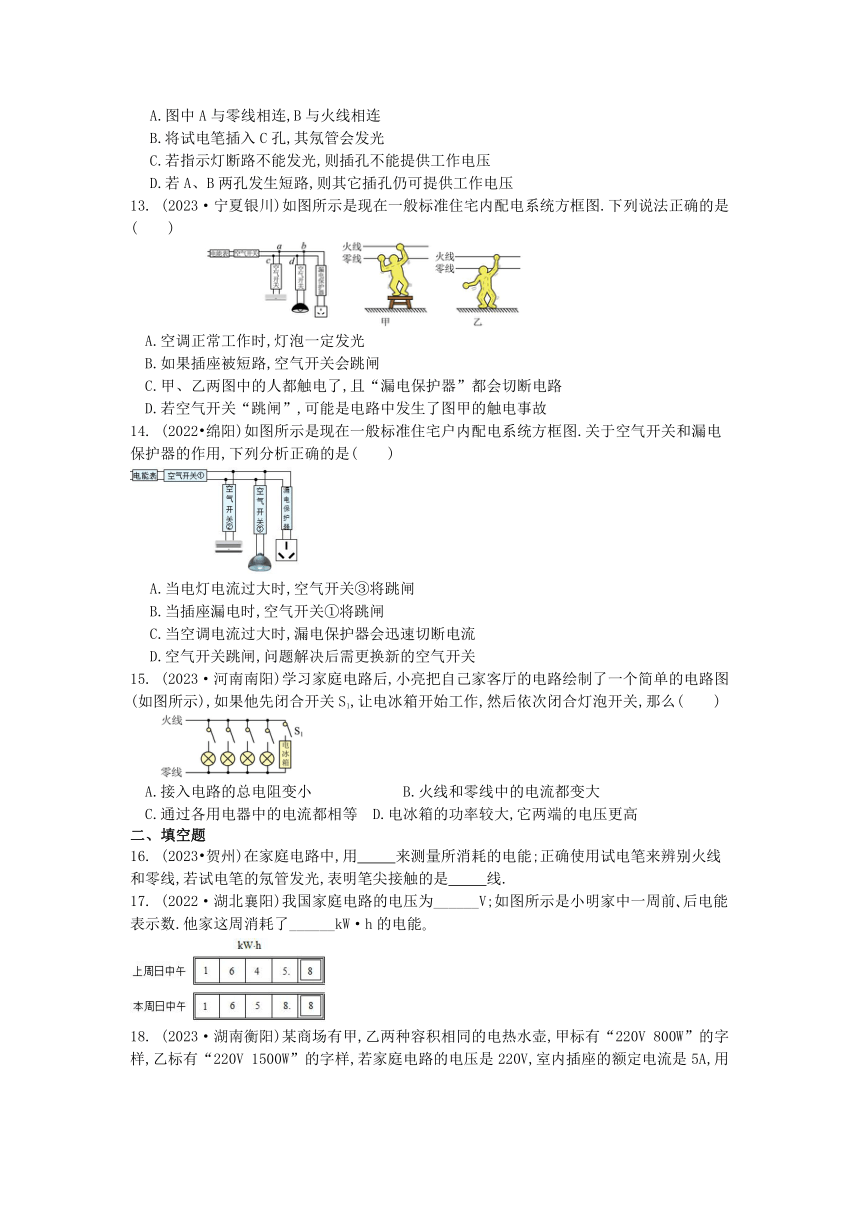

A.图中A与零线相连,B与火线相连
B.将试电笔插入C孔,其氖管会发光
C.若指示灯断路不能发光,则插孔不能提供工作电压
D.若A、B两孔发生短路,则其它插孔仍可提供工作电压
13. (2023·宁夏银川)如图所示是现在一般标准住宅内配电系统方框图.下列说法正确的是(　　)
A.空调正常工作时,灯泡一定发光
B.如果插座被短路,空气开关会跳闸
C.甲、乙两图中的人都触电了,且“漏电保护器”都会切断电路
D.若空气开关“跳闸”,可能是电路中发生了图甲的触电事故
14. (2022 绵阳)如图所示是现在一般标准住宅户内配电系统方框图.关于空气开关和漏电保护器的作用,下列分析正确的是(　　)
A.当电灯电流过大时,空气开关③将跳闸
B.当插座漏电时,空气开关①将跳闸
C.当空调电流过大时,漏电保护器会迅速切断电流
D.空气开关跳闸,问题解决后需更换新的空气开关
15. (2023·河南南阳)学习家庭电路后,小亮把自己家客厅的电路绘制了一个简单的电路图(如图所示),如果他先闭合开关S1,让电冰箱开始工作,然后依次闭合灯泡开关,那么(　　)
A.接入电路的总电阻变小 B.火线和零线中的电流都变大
C.通过各用电器中的电流都相等 D.电冰箱的功率较大,它两端的电压更高
二、填空题
16. (2023 贺州)在家庭电路中,用 　来测量所消耗的电能;正确使用试电笔来辨别火线和零线,若试电笔的氖管发光,表明笔尖接触的是 　线.
17. (2022·湖北襄阳)我国家庭电路的电压为______V;如图所示是小明家中一周前 后电能表示数.他家这周消耗了______kW·h的电能
18. (2023·湖南衡阳)某商场有甲,乙两种容积相同的电热水壶,甲标有“220V 800W”的字样,乙标有“220V 1500W”的字样,若家庭电路的电压是220V,室内插座的额定电流是5A,用该插座给电热水壶供电,从安全用电的角度考虑,应选购______(选填“甲”或“乙”)电热水壶,选择的理由是______。
19. (2023·山东青岛)电工用如图方法检验家庭电路是否有短路情况.先在进户线的干路上串联一个正常工作时电压为220V的白炽灯L1,然后闭合总开关,若发现L1发光较暗,则该家庭电路______ (选填“正常”“短路”“开路”);若L1正常发光,则该家庭电路______ (选填“正常”“短路”“开路”),此时用测电笔接触A点,氖管______ (“会”、“不会”)发光.
20. (2023·山东临沂)如图甲所示,试电笔可以用来辨别火线和零线,试电笔_______(选填“能”或“不能”)检查电气设备的外壳是否带电.如图乙所示,洗衣机、电冰箱等用电器的电源插头是三脚插头,则三脚插头标着E的导线是和用电器的________相连的.
三、综合题
21. (2023秋·宁夏吴忠)商场中,一位卖微波炉的售货员和顾客出现了不同的意见.售货员说:我们的微波炉很省电,因为加热食物时间很短.而顾客却说:你们的微波炉很费电,因为他家在使用微波炉是,经常会出现跳闸,他们的说法对吗？请你对他们呢的说发进行合理的解释.
22. (2023·宁夏银川)如图所示是小明家新购买的电热水壶,他发现水壶上有铭牌如图所示请你通过计算回答下列问题:
(1)请解释该电热水壶为什么用三孔插座？
(2)该电水壶正常工作时的电流为多大？
(3)电热水壶正常工作5min消耗的电能是多少焦？
(4)按国家标准,电热水壶电源线不得长于75cm.从用电安全角度考虑,电热水壶的电源线都很短的主要原因是什么？(用焦耳定律解释)

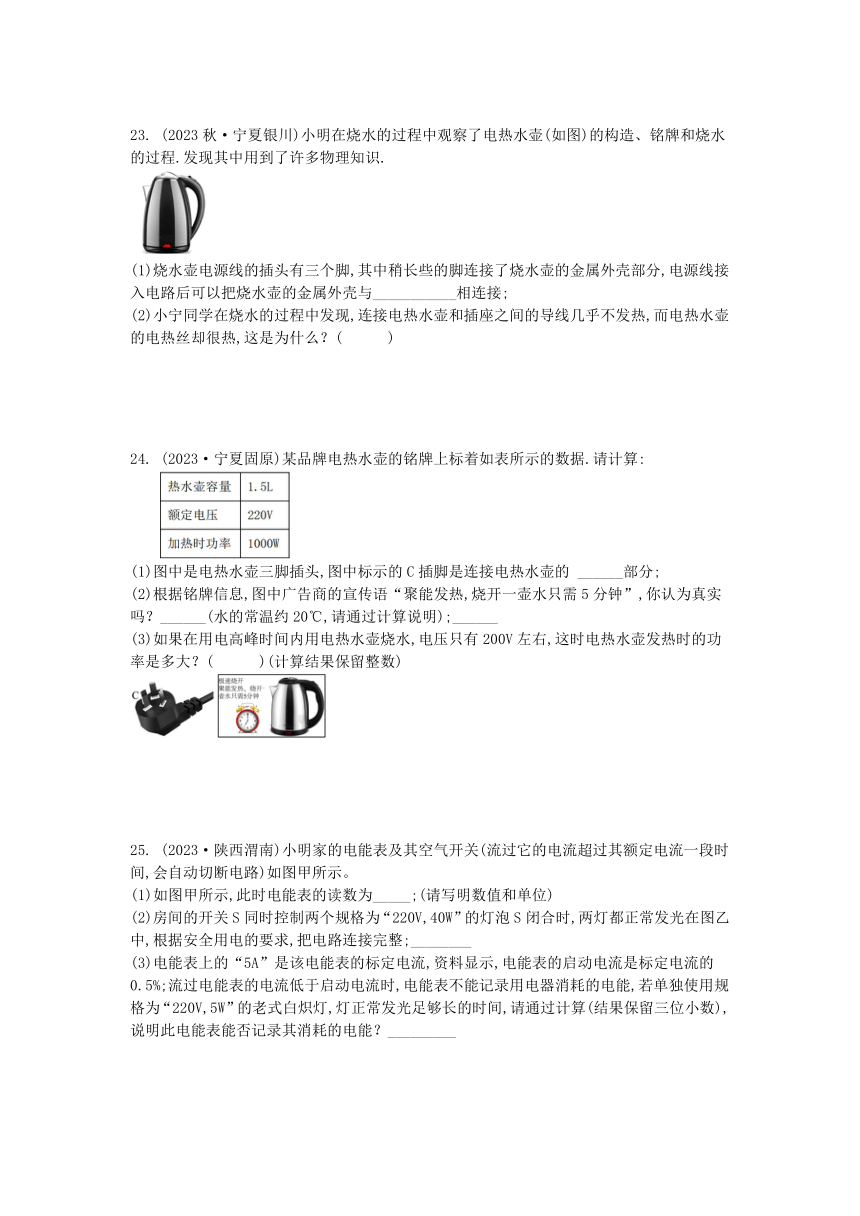

23. (2023秋·宁夏银川)小明在烧水的过程中观察了电热水壶(如图)的构造、铭牌和烧水的过程.发现其中用到了许多物理知识.

(1)烧水壶电源线的插头有三个脚,其中稍长些的脚连接了烧水壶的金属外壳部分,电源线接入电路后可以把烧水壶的金属外壳与___________相连接;
(2)小宁同学在烧水的过程中发现,连接电热水壶和插座之间的导线几乎不发热,而电热水壶的电热丝却很热,这是为什么？( )
24. (2023·宁夏固原)某品牌电热水壶的铭牌上标着如表所示的数据.请计算:
(1)图中是电热水壶三脚插头,图中标示的C插脚是连接电热水壶的 ______部分;
(2)根据铭牌信息,图中广告商的宣传语“聚能发热,烧开一壶水只需5分钟”,你认为真实吗？______(水的常温约20℃,请通过计算说明);______
(3)如果在用电高峰时间内用电热水壶烧水,电压只有200V左右,这时电热水壶发热时的功率是多大？( )(计算结果保留整数)
25. (2023·陕西渭南)小明家的电能表及其空气开关(流过它的电流超过其额定电流一段时间,会自动切断电路)如图甲所示。
(1)如图甲所示,此时电能表的读数为_____;(请写明数值和单位)
(2)房间的开关S同时控制两个规格为“220V,40W”的灯泡S闭合时,两灯都正常发光在图乙中,根据安全用电的要求,把电路连接完整;________
(3)电能表上的“5A”是该电能表的标定电流,资料显示,电能表的启动电流是标定电流的0.5%;流过电能表的电流低于启动电流时,电能表不能记录用电器消耗的电能,若单独使用规格为“220V,5W”的老式白炽灯,灯正常发光足够长的时间,请通过计算(结果保留三位小数),说明此电能表能否记录其消耗的电能？_________
答案
一、选择题
1. 【答案】D
【详解】A.使用测电笔时应用手触摸笔尾金属体,这样才能构成回路,使氖管发光,故A错误;
BD.开关接在灯泡和火线之间,当断开开关,火线和灯泡处于断开状态,人接触灯泡的金属部分时才不会发生触电事故,故B错误,D正确;
C.空气开关跳闸,原因可能是电路中电流过大,或者总功率过高,故C错误。
故选D。
2. 【答案】B
【详解】A.两孔插座的接法是左零右火;据图可知,两孔插座的两孔分别接到了零线和地线上;三孔插座的左孔接的是零线,上孔接的是地线,右孔接的是火线;故两孔插座连接错误,三孔插座的连接正确,故A错误;
B.在丙灯的安装及开关的连接中,火线直接进入开关,再进入灯泡顶端的金属点,零线直接接灯泡的螺旋套,这样在更换灯泡时,断开开关,切断火线,更安全,故B正确;
C.电路中乙处的插座与丙灯是独立工作、互不影响的,所以它们是并联的,故C错误;
D.在电路图中,三孔插座的规定符号是;,故D错误.
故选B.
3. 【答案】C
【详解】A.使用螺丝刀试电笔时要用指尖抵住上端的金属帽,这样接触火线时,形成一个闭合的回路,氖管发光,故A正确,不符合题意;
B.三孔插座中三个孔,①为地线、②为火线、③为零线,因此标有①的插孔相连的导线和室外的大地相连,故B正确,不符合题意;
C.人站在干燥的木凳上同时接触火线和零线,人体连接零线与火线,此时加在人身上的电压为220V,会触电,故C错误,符合题意;
D.用电器的总功率过大,电流会过大,根据焦耳定律可知,产生的热量增加,容易发生火灾,故D正确,不符合题意.
故选C.
4. 【答案】解:A、家庭电路中各用电器可独立工作,互不影响,都是并联在电路中工作的,故A错误;B、控制用电器的开关应接在该用电器和火线之间,这样在断开开关时,用电器才不会带电,故B错误;C、使用试电笔时,手应接触笔尾金属体,但不能接触笔尖部分,故C正确;D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸,而电路中电流过大不会跳闸,故D错误.故选:C.
5. 【答案】A
【详解】A.使用试电笔时手要接触笔尾金属体,这样才能构成通路,氖管才能发光,故A符合题意;
B.安全用电原则;不接触低压带电体,不靠近高压带电体.高压线断头落地处周围有电压,若靠近它会造成跨步电压触电,故B不符合题意;
C.开关应接在电灯和火线之间.如果开关接在零线和灯泡之间,火线直接接在灯泡时,虽然断开开关,但是火线和灯泡相连,触及灯泡会发生触电事故,故C不符合题意;
D.雷雨天人站在大树下避雨,因为大树和人体都是导体,雷电极易通过突起物——大树传向人体,而造成雷电灾害,故D不符合题意.
故选A.
6. 【答案】解:A、家庭电路中的空气开关跳闸了,可能是电路发生了短路,也可能是用电器的总功率过大即过载,故A错误;
B、发现有人触电时,不要直接去救援,因为人在救援时可能直接或间接接触火线,发生触电事故,一定先切断电源,故B正确;
C、家庭里每盏电灯的开关应该接在灯泡和火线之间,断开开关切断火线,操作更安全,故C错误;
D、使用验电笔时,手一定不能接触笔尖金属体,如果验电笔接触火线,手接触笔尖金属体会发生触电事故,故D错误.
故选:B.
7. 【答案】C
【详解】用测电笔检测时发现检测火线、零线时氛管都发光,这说明零线与火线之间是通路,电路中无电流,可以判断是进户线零线断了.故ABD不符合题意,C符合题意.故选C.
8. 【答案】B
【详解】A.我国家庭电路中的插座和电灯是并联的,不是串联的,故A错误;
B.新建楼房的供电线路已经不再使用保险丝,而用空气开关来代替,这样更安全、更灵敏,故B正确;
C.用电器的总功率过大是造成电路中电流过大的一个原因,还可能是电路短路,故C错误;
D.在正确使用试电笔辨别火线时,试电笔的氖管发光,电流需要经过人体形成回路,所以电流应该很小,因此电阻需要很大,故手应接触笔尾金属体,故D错误。
故选B。
9. 【答案】C
【详解】A.空气开关跳闸的原因有短路或电路总功率过大,故A错误;
B.为避免造成触电事故,有金属外壳和大功率用电器的金属外壳必须接地,使用三孔插座,故B错误;
C.发现有人触电时,正确的操作首先应该切断电源,使人脱离电路再进行急救,故C正确;
D.用试电笔辨别火线和零线时,手必须接触笔尾金属体,当接触火线时,才能使试电笔、人体和火线、大地形成回路,使氖管发光,故D错误.
故选C.
10. 【答案】C
【详解】A.家庭电路中,控制各个灯具的开关都应安装在火线上.故A不符合题意;
B.在打扫卫生时,为防止触电,不可用湿布擦拭未断开电源的电视机.故B不符合题意;
C.使用试电笔时,手应接触笔尾金属体,氖管才能在测火线发光;为防止触电,不能接触笔尖金属体.故C符合题意;
D.如果发生触电事故,应立即切断电源,然后进行施救.故D不符合题意.
故选C.
11. 【答案】解:用测电笔分别测试b、c两点氖管均发光,应该c、b两点都与火线相通,即c点→灯泡L→b点→开关→火线都是通路;故障是c到进户线的零线断路了,即可能cd段断路,故D正确.故选:D.
12. 【答案】解:A、三孔插座的接线规律是:左零、右火、上接地,插线板工作时插孔A与零线相连,B接火线,它们之间的电压是220V,故A正确;
B、插线板插孔C与地线连接,将试电笔插入C孔,其氖管不会发光,故B错误;
C、由题意可知,指示灯发光,且插孔可以提供工作电压,指示灯和插座之间是并联的,指示灯断路不能发光,则插孔不能提供工作电压,故C错误;
D、由于指示灯和插座之间是并联的,A、B两孔发生短路,则其它插孔不能提供工作电压,故D错误.
故选:A.
13. 【答案】B
【详解】A.家庭电路中各用电器之间是并联的,各用电器独立工作互不影响,所以空调工作时,灯泡不一定发光,故A错误;
B.如果插座短路,导致火线和零线直接相连,电路中电流过大,就会造成电能表旁的总空气开关“跳闸”,故B正确;
C.甲、乙两图中的人都触电了;甲图中人站在绝缘的板凳上,人体同时接触一根火线和一根零线,这时人体相当于用电器,没有漏电(电流没有泄露到回路之外),漏电保护器不会跳闸;乙图中人站在地上接触到火线,火线、人和大地形成回路,属于漏电,漏电保护器就可能会跳闸,故C错误;
D.人体的电阻约为两千欧姆左右,图甲和图乙中的触电事故都不会造成电路中的电流过大,因此不可能是因为图中的触电事故而导致空气开关“跳闸”的,故D错误.
故选B.
14. 【答案】解:
A、当电灯电流过大时,与灯泡串联的空气开关③会跳闸,故A正确;
B、当插座漏电时,漏电保护器会断开电路,由于此时电路中的电流不会过大,所以空气开关①不会跳闸,故B错误;
C、当空调电流过大时,空气开关②会跳闸,由于火线和零线的电流相同,所以漏电保护器不会切断电流,故C错误;
D、空气开关跳闸,问题解决后闭合空气开关即可,不需要更换新的空气开关,故D错误.
故选:A.
15. 【答案】AB
【详解】A.先闭合开关S1,让电冰箱正常工作,然后依次闭合灯泡开关,相当于增加电阻的横截面积,横截面积越大,电阻越小,即接入电路的总电阻变小,故A符合题意;
B.依次闭合灯泡开关,总电阻减小,根据欧姆定律
可知,在电压一定时,电流变大,故B符合题意;
C.各用电器并联,用电器两端的电压相等,根据
可知,各用电器电功率不相等,电流不相等,故C不符合题意;
D.家庭电路中,所有用电器都是并联关系,并联电路中,各支路两端电压等于电源电压,所以电冰箱和其它用电器的电压相等,故D不符合题意.
故选B.
二、填空题
16. 【答案】解:在家庭电路中,用电能表来测量所消耗的电能;使用试电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线.故答案为:电能表;火.
17. 【答案】220 13
【详解】[1]我国家庭电路的电压为220V.
[2]小明家这周消耗的电能W=W2-W1=1658.8 kW h -1645.8 kW h =13kW h
18. 【答案】甲 乙的额定电流超过了插座的额定电流5A
【详解】[1]甲电热水壶的额定电流为
乙电热水壶的额定电流为
因为I1<5A,I2>5A,所以从安全用电的角度考虑,应选购甲。
[2]因为乙的额定电流超过了插座的额定电流5A,使用可能导致插座烧坏,甚至引起火灾。
19. 【答案】正常 短路 不会
【详解】[1]在进户线的干路上串联一个正常工作时电压为220V的白炽灯L1,然后闭合总开关,若发现L1发光较暗,这说明白炽灯L1两端的电压小于额定电压,根据串联电路的电压特点可知,电路中的其他用电器分担了部分电压,则该家庭电路是正常的.
[2][3]若L1正常发光,则说明白炽灯L1两端的电压等于额定电压220V,则该家庭电路未分担任何电压,即家庭电路中有短路现象.此时白炽灯L1的左端与火线相连,右端接零线,用测电笔接触A点即接触的是零线,则氖管不发光.
20. 【答案】能 金属外壳
【详解】[1]试电笔除了辨别火线和零线外,还可以检查电气设备的外壳是否带电,如果电气设备的外壳带电,那么试电笔的氖管会发光.
[2]三脚插头的E号脚与用电器外壳相连,当三脚插头插入三孔插座时,三脚插头的E号脚与三孔插座的地线相连,使金属外壳与大地相连通,这样若用电器的金属外壳万一带电,电流会通过地线导入大地,防止造成触电事故的发生.
三、综合题
21. 【答案】见解析
【详解】根据W=Pt决定消耗电能多少因素有两个,即:电功率和通电时间.售货员只强调了通电时间,而忽略了电功率的大小;顾客只强调了电功率的大小,而忽略了通电时间.都不能确定消耗电能的多少,故都不正确.
22. 【答案】(1)防止因漏电导致的触电事故;(2)5.5A;(3)3.63×105J;(4)见解析
【详解】解:(1)电热水壶为了防止因漏电导致的触电事故,应该选用三孔插座.
(2)从表中数据可看到,该电水壶额定电压为220V,额定功率为1210W,根据电功率公式可知,该电水壶正常工作时的电流
该电水壶正常工作时的电流为5.5A.
(3)从表中数据可看到,额定功率为1210W,根据W=Pt可知,电热水壶正常工作5min消耗的电能
电热水壶正常工作5min消耗的电能为3.63×105J.
(4)电热水壶功率较大,工作时,通过电源线的电流较大;如果电源线过长,在材料和横截面积一定时,电阻较大,由焦耳定律可知,电源线产生的热量较多,容易引起火灾等事故.
答:(1)电热水壶应该选用三孔插座,防止因漏电导致的触电事故;
(2)该电水壶正常工作时的电流为5.5A;
(3)电热水壶正常工作5min消耗的电能为3.63×105J;
(4)见解析.
23. 【答案】大地 见解析
【详解】(1)[1]烧水壶电源线的插头有三个脚,稍长些的脚与烧水壶的金属外壳相连,当插入三孔插座时,就将烧水壶的金属外壳与大地相连,以防触电.
(2)[2]电热丝与连接的导线串联,通过它们的电流相等,电热丝的电阻远大于导线的电阻,根据焦耳定律,在电流和通电时间相同时,电阻越大,产生的热量越多,所以电热水壶和插座之间的导线几乎不发热,而电热水壶的电热丝却很热.
24. 【答案】金属外壳 不真实 见解析 826W
【详解】(1)[1]图中是电热水壶三脚插头,图中标示的C插脚接地线,与电热水壶的金属外壳相连,防止触电.
(2)[2][3]一壶水的质量为
聚能发热,烧开一壶水需要吸收的热量为
烧开一壶水所需时间
所以该宣传语不真实,至少需要8.4min.
(3)[4]电热水壶的电阻为
电压为200V时电热水壶发热时的功率
25. 【答案】123.4kW·h 见详解
【详解】(1)[1]电能表的读数,最后一位是十分位上的数,所以此时电能表读数为123.4kW·h。
(2)[2] 房间的两个灯泡工作时互不影响,是并联在电路中,而开关同时控制两灯,接在干路上,且开关接在火线与灯泡之间,如图所示：
(3)[3] 由题意知,电能表的启动电流为
白炽灯正常工作时的电流为
所以此电能表不能记录白炽灯消耗的电能。
