北京课改版八年级物理5.3滑轮课件

课件49张PPT。滑轮如何利用滑轮把较长的木料搬上四楼？滑轮是周边有槽可绕轴转动的轮子
一、滑轮的分类定滑轮：动滑轮：滑轮不随物体

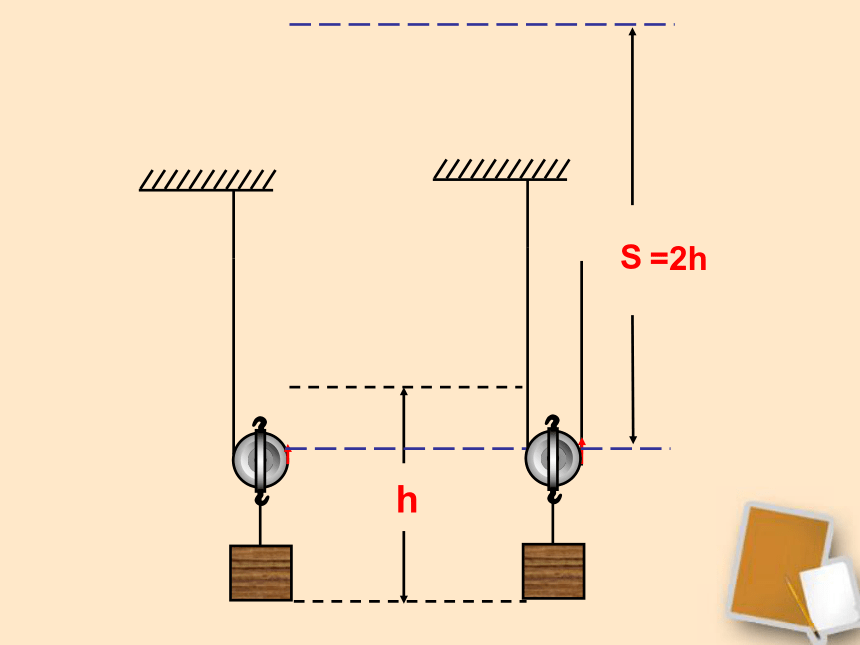

一起移动滑轮随物体一起移动生活中的滑轮定滑轮胖子和 瘦子大厦电梯中的滑轮窗帘上的滑轮实验结论：定滑轮不省力、不省距离，但能改变力的方向。5cm5cm1N1N向下2N2N向下4cm4cm3N3N向下6cm6cm二、探究使用定滑轮的特点（匀速）使用定滑轮提升物体 （匀速）定滑轮特点:2.力的关系：3 .距离关系：1、 不省力也不费力，但可以改变力的方向．F = GS = h 使用动滑轮提升物体 （匀速）3cm6cm2N1N竖直向上4N2N4cm8cm6N3N5cm10cm三、探究使用动滑轮的特点实验结论：使用动滑轮能省一半力,但费一倍距离.不能改变施力的方向.hS=2h从受力平衡角度分析动滑轮：（动滑轮重忽略不计）G物+G动F=（G物+G动）/2动滑轮特点:2.力的关系：3.距离关系：1、省一半的力，但不改变力的方向．F=（G物+G动）/2S = 2h定滑轮的实质是等臂杠杆动滑轮实质是一个动力臂等于阻力臂两倍的杠杆四、定、动滑轮的实质F2F1'OL1=L2∴F1=F1'=F1'‘=G定滑轮中，若拉力斜向下或水平F=G吗？动滑轮中，若拉力F沿斜上方拉，F= G吗？ 12F2F1GL1L2OF1/L1/∵动力臂L1减小∴动力F增大 要使动滑轮省一半的力(省力最多），必须使绳子沿竖直方向拉 1、有一位举重运动员，他的体重为600N，他最多能举起800N的杠铃，这位运动员利用一个定滑轮提升重物时 （ ）
A、最多能提起600N的重物 B、最多能提起800N的重物 C、最多能提起小于800N大于600N的重物 D、最多能提起1400N的重物A2.如图所示装置,不计绳重及滑轮摩擦，某人对绳端施加200N的拉力时，刚好将物体匀速提起，则物体的重为_____N当物体上升2m时，他的绳子被拉上了___m怎样才能做到既省力又可改变力的方向呢？Q:定滑轮和动滑轮组合形成
滑轮组，这样既省力又方便。滑轮组提升物体 131.50.53.01.0262.50.5210335S = 2 hS = 3 hS = 4 hS = 5 h1滑轮组特点： 既可以省力，又能改变力的方向n为与动滑轮相连的绳子的股数FF2滑轮组提升物体（若不计绳重、滑轮摩擦）S = nhh为物体上升高度S为绳自由端移动的距离滑轮组距离之间关系滑轮组距离之间关系.swfFFFF=?根据下面的省力要求，给滑轮组绕绳F1、按要求画出绳子的绕法FFF练习：2、用如图所示动滑轮匀速水平拉动重为1000N的重物，重物受到水平地面的摩擦力为500N，不计滑轮重与摩擦，所需拉力F=_____N。当物体移动1m时，绳子自由端拉过的距离是多少？FFFTTf动滑轮、滑轮组平移物体T=fT=2F∴F=1/2f=1/2X500N=250NS=2S物=2x1m=2m3、如图所示，用滑轮组牵引重物在水平地面上匀速移动，已知所用拉力F=100N，滑轮本身的重及摩擦不计，则重物与地面间的摩擦力是多少牛顿？当物体移动1.5m时，绳子自由端拉过的距离是多少？∴f = 3F =3 × 100N = 300N
S= 3S物 = 3 ×1.5m = 4.5mfTTFFFf=TT=3f动滑轮、滑轮组平移物体使用小结F=1/nf
S=nS物课堂小结１．定滑轮：（1）特点：可以改变力的方向，不省力也不费力；（2）力的关系：F=G２．动滑轮：（1）特点：能省一半力，但不改变力的方向；要多移动一倍距离．（2）力的关系：F=（G物+G动）/2
（3）距离关系：s=h（4）实质：等臂杠杆．（3）距离关系：s=2h（4）实质：动力臂是阻力臂二倍的省力杠杆．３．动滑轮、滑轮组提升物体共同点Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／nS＝nh h为物体上升高度n为与动滑轮相连的绳子的股数S为绳自由端移动的距离（不计滑轮摩擦及绳重）4、动滑轮、滑轮组平移物体共同点F=1/n f
S=nS物F为物体受到的水平面的摩擦力S为绳自由端移动的距离n为与动滑轮相连的绳子的股数5.动滑轮使用中的特殊情况
SF=1/2S物F=G物+G动F=2fSF=1/2S物1．观察图2人们利用简单机械的情景。其中，甲的目的是___________，乙的目的是__________________。小试牛刀2、使用如图所示的装置提起重物G，在三种方式中所用的拉力：
A F1最大。 B F2最大。
C F3最大。 D 三者一样大。3.物体重1000N，如果用一个定滑轮提起它，要用__________N的力。如果用一个动滑轮提起它，要用_________N的力。（不计摩擦及滑轮自重）小试牛刀4、使用如图所示的装置来提升物体时，既能省力又能改变力的方向的装置是小试牛刀 5、如图所示，物体A重20N，静止在水平桌面上，滑轮重2，弹簧测力计示数为10N，那么水平桌面对A的支持力为 N。
6.用一个动滑轮与一个定滑轮组成的滑轮组，匀速提起重物，人作用在绳端的拉力是50N，动滑轮重10N，若不计摩擦和绳重，则被提起的重物可能是 N或 N。90140 7.用滑轮组提起2000N的重物，绳子最多只能承受600N的力。（1）设计一个向下拉动绳子的最简单的滑轮组，并画出示意图（2）据此设计要匀速提起物体所用的拉力是多大？（不计滑轮重和摩擦）（3）若在此问题中，将物体匀速提高3m，应把绳子拉下几米？解：（1）由n=G/F=2000N/600N=3.33；
要取4，如图。（2）F/=G/n=2000N/4=500N（3）s=nh=4×3m=12m8、程跃要提起重800N的物体，但是他的最大拉力只有300N．于是，他找来了一些滑轮，想利用滑轮组提起这个重物。已知每个滑轮重20N，程跃想站在地上向下拉绳，他最好选择图中_______滑轮组来提起重物
(选填“a”、“b” 或“c”)。请在所
选的图中画出正确的绕绳方法。 9、一辆汽车陷入泥泞之中，请你根据图中装置，运用学过的知识，用最小的力将它拉出来，试画出滑轮组的绕法。已知车重6×104N，地面的阻力为车重的1/4，如果不计滑轮重、绳重及摩擦，则需要的拉力至少多大？
三. 轮轴 和 斜面轮轴生活中的轮轴：车把、方向盘、螺丝刀、扳手、卷扬机等轮轴杠杆示意图 轮轴实质可看做是一个可以连续转动的杠杆F1·R=F2·rF1F2rR 动力作用在轮上，轮轴是一个省力杠杆，但费距离 动力作用在轴上，轮轴又将起到什么作用？其他的简单机械还有：斜面再见！
