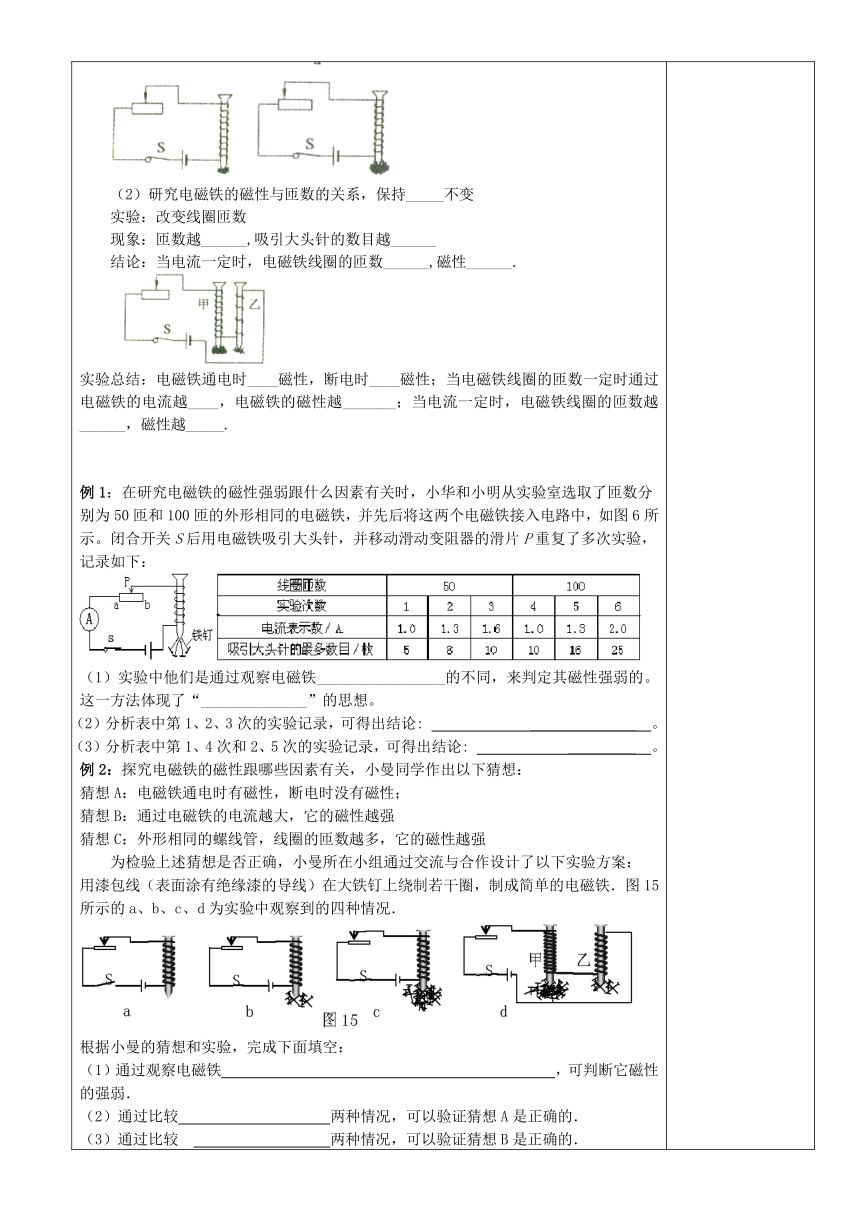

图片预览

文档简介

九年级物理下册导学案
主备人: 审题人: 时间:2015年2月
课 题 14.4电磁铁及其应用 (第一课时)
课时 2课时 课 型 新授
学 案 导案或笔记
学习目标: 1.知道电磁铁的定义及构造
2.实验探究影响电磁铁的磁性强弱的因素
3.知道电磁铁的优点及应用 学习重点:电磁铁的磁性强弱及应用学习难点:通过实验探究影响电磁铁的磁性强弱的因素知识准备:1.通电螺线管的磁场与________ 磁体的磁场相似。磁极方向可用________定则判断。2.判断右面通电螺线管的极性。3.思考:当螺线管中电流方向发生变化时,磁极是否发生变化?自学检测:1、我们把插入 的 叫电磁铁。它 时有磁性, 时无磁性。2、电磁铁的磁性强弱与 和 及插入 有关。课内探究阅读课本回答1—3题一、电磁铁(1)定义:把一根导线绕成____,再插入____,____时有磁性,____时无磁性,这种磁体叫做电磁铁。(2)电磁铁在很多方面都有应用。例如: ____________________。(3)为什么插入铁芯后,通电螺线管的磁性会增强呢?铁芯插入通电螺线管,铁芯被______,也要产生磁场,于是通电螺线管的周围既有_____产生的磁场,又有____产生的磁场,因而磁场大大增强了.二、实验探究影响电磁铁磁性强弱的因素有哪些?(1)猜想:可能与______、______、______有关。 (2)实验器材:铁钉、绝缘导线、电源、开关、滑动变阻器、电流表、一些曲别针(或大头针)、若干导线。(3)制作一个简易的电磁铁并思考下列问题。 (4)用什么方法来反映电磁铁磁性的强弱?(5)用什么方法来改变通过电磁铁的电流?(6)用什么方法和器材改变电磁铁线圈的匝数呢?(7)设计电路图实验探究:(1)研究电磁铁的磁性强弱(控制变量法)研究电磁铁的磁性强弱跟电流的关系,保持_____不变实验:将开关合上,调节滑动变阻器,使电流增大和减小现象:增大电流电磁铁吸引的大头针数目_____.结论:当电磁铁线圈的匝数一定时,通过电磁铁的电流越____,电磁铁的磁性_____. ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )(2)研究电磁铁的磁性与匝数的关系,保持_____不变实验:改变线圈匝数现象:匝数越______,吸引大头针的数目越______结论:当电流一定时,电磁铁线圈的匝数______,磁性______. ( http: / / www.21cnjy.com )实验总结:电磁铁通电时____磁性,断电时 ( http: / / www.21cnjy.com )____磁性;当电磁铁线圈的匝数一定时通过电磁铁的电流越____,电磁铁的磁性越_______;当电流一定时,电磁铁线圈的匝数越______,磁性越_____.例1:在研究电磁铁的磁性强弱跟什么因素有关 ( http: / / www.21cnjy.com )时,小华和小明从实验室选取了匝数分别为50匝和100匝的外形相同的电磁铁,并先后将这两个电磁铁接入电路中,如图6所示。闭合开关S后用电磁铁吸引大头针,并移动滑动变阻器的滑片P重复了多次实验,记录如下:(1)实验中他们是通过观察 ( http: / / www.21cnjy.com )电磁铁_________________的不同,来判定其磁性强弱的。这一方法体现了“______________”的思想。((2)分析表中第1、2、3次的实验记录,可得出结论: ______________ 。((3)分析表中第1、4次和2、5次的实验记录,可得出结论: _________ 。例2:探究电磁铁的磁性跟哪些因素有关,小曼同学作出以下猜想:猜想A:电磁铁通电时有磁性,断电时没有磁性;猜想B:通过电磁铁的电流越大,它的磁性越强猜想C:外形相同的螺线管,线圈的匝数越多,它的磁性越强为检验上述猜想是否正确,小曼所在小组通过交流与合作设计了以下实验方案:用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕制若干圈,制成简单的电磁铁.图15所示的a、b、c、d为实验中观察到的四种情况.根据小曼的猜想和实验,完成下面填空:(1)通过观察电磁铁 ,可判断它磁性的强弱.(2)通过比较 两种情况,可以验证猜想A是正确的.(3)通过比较 两种情况,可以验证猜想B是正确的.(4)通过比较d中甲、乙两电磁铁,发现猜想C不全面,应补充  ________    。(5)小曼做完实验又提出了一个新的问题:若将d中甲的铁钉去掉,那么甲、乙吸引大头针数目是否还是甲多乙少呢?于是进一步猜想: D、甲多乙少 E、甲少乙多 F、甲一个也不吸引 G、无法判定你认为她的猜想最有理由成立的是 ;(填字母)并陈述你的理由 。三、探究:电磁铁的优点及应用优点:⑴磁性有无可以通过通、断______________来控制;⑵磁极的极性可以通过改变______________来控制;⑶磁性强弱可以通过改变通入电磁铁的__________或____________来控制。应用:____________、电铃、电报机、磁悬浮列车、发电机、电动机和自动控制等。课堂小结这节课你的收获是什么?达标测试1.电磁铁是利用下列哪种原理制成的( ) A.磁场对电流的作用 B.电磁感应现象 C.电流的磁效应 D.电流的热效应2.关于电磁铁,下面说法中不正确的是( ) A、电磁铁通电时有磁性,断电时无磁性 B、通入电磁铁的电流越大,它的磁性越强 C、通入电磁铁的电流方向改变,它的磁性强弱也发生改变D、在电流一定时,外形相同的螺线管,线圈的匝数越多,它的磁性越强3.通电螺线管插入铁芯后,磁性大大增强,其原因是( )A、插入铁芯后,铁芯带电的结果 B、插入铁芯后,螺线管中的电流增大了的结果 C、插入铁芯后铁芯被磁化,铁芯与螺线管共同作用的结果 D、插入铁芯后,螺线管内的空间变小的结果4.如图1所示,小磁针在纸面能自由转动。闭合开关后,小磁针将沿 _________方向转动。(填“顺时针”或“逆时针”)5.如图2所示,当闭合开关S,且将滑动变阻器的滑片P向左移动时,电磁铁( ) A.b端是N极,磁性减弱 B.a端是S极,磁性增强 C.a端是N极,磁性增强 D.b端是S极,磁性减弱6.如图3所示,若要使滑动变阻器的滑片P向右移动时, 弹簧测力计的示数变小,则变阻器接入电路的方式可以是 ( ). A.C接E,D接F B.C接E,B接F C.A接E,D接F D.A接E,B接F
课后反思
