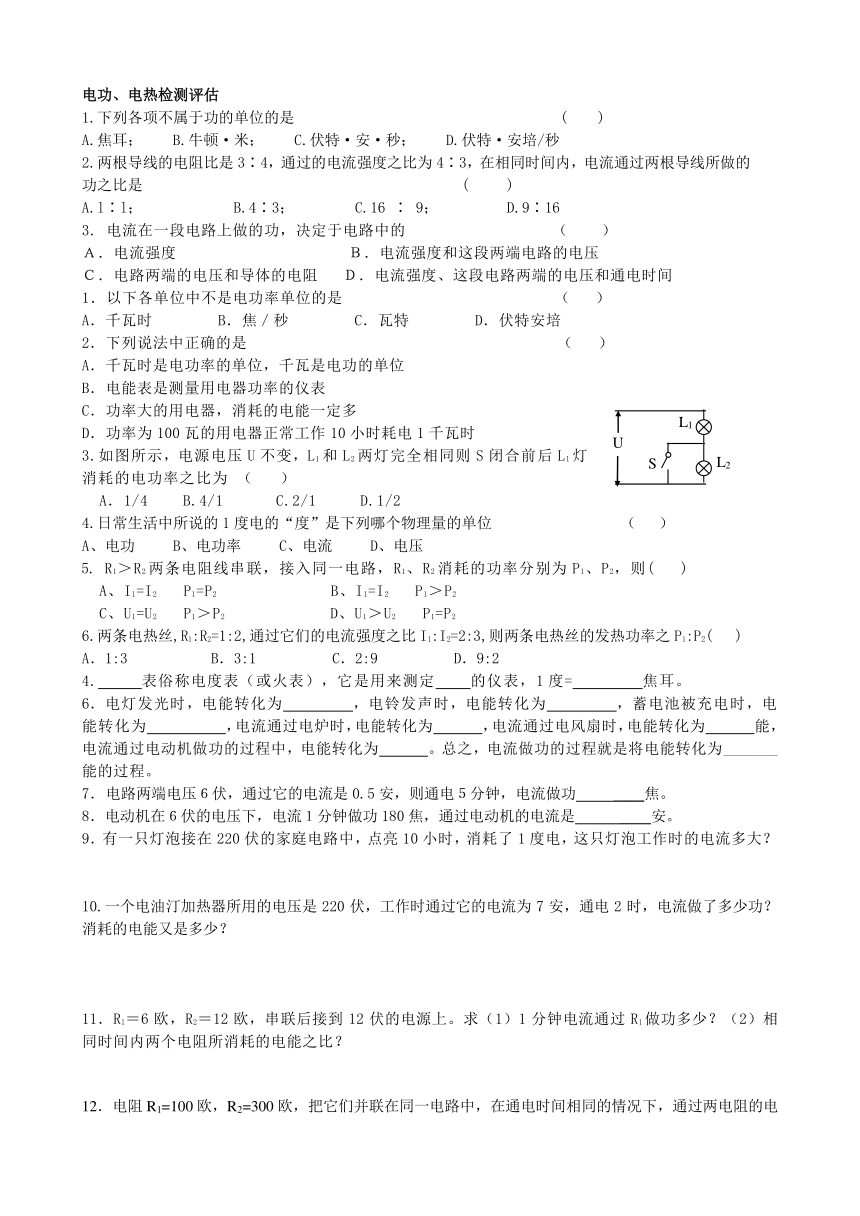

电功、电热检测评估
1.下列各项不属于功的单位的是 ( )
A.焦耳； B.牛顿·米； C.伏特·安·秒； D.伏特·安培/秒
2.两根导线的电阻比是3∶4，通过的电流 ( http: / / www.21cnjy.com )强度之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是 ( )
A.l∶l； B.4∶3； C.16 ∶ 9； D.9∶16
3. 电流在一段电路上做的功，决定于电路中的 （ ）
Ａ．电流强度 Ｂ．电流强度和这段两端电路的电压
Ｃ．电路两端的电压和导体的电阻 Ｄ．电流强度、这段电路两端的电压和通电时间
1．以下各单位中不是电功率单位的是 （ ）
A．千瓦时 B．焦／秒 C．瓦特 D．伏特安培
2．下列说法中正确的是 （ ）
A．千瓦时是电功率的单位，千瓦是电功的单位
B．电能表是测量用电器功率的仪表
C．功率大的用电器，消耗的电能一定多
D．功率为100瓦的用电器正常工作10小时耗电1千瓦时
3.如图所示，电源电压U不变，L1和L2两灯完全相同则S闭合前后L1灯消耗的电功率之比为 （ ）
A．1/4 B.4/1 C.2/1 D.1/2
4.日常生活中所说的1度电的“度”是下列哪个物理量的单位 （ ）
A、电功 B、电功率 C、电流 D、电压
5. R1＞R2两条电阻线串联，接入同一电 ( http: / / www.21cnjy.com )路，R1、R2消耗的功率分别为P1、P2，则( )
A、I1=I2 P1=P2 B、I1=I2 P1＞P2
C、U1=U2 P1＞P2 D、U1＞U2 P1=P2
6.两条电热丝,R1:R2=1:2,通过它 ( http: / / www.21cnjy.com )们的电流强度之比I1:I2=2:3,则两条电热丝的发热功率之P1:P2( )
A．1:3　　　　 　B．3:1　　　　　C．2:9　　　　　D．9:2
4. 表俗称电度表（或火表），它是用来测定 的仪表，1度= 焦耳。
6．电灯发光时，电能转化为 ( http: / / www.21cnjy.com ) ，电铃发声时，电能转化为 ，蓄电池被充电时，电能转化为 ，电流通过电炉时，电能转化为 ，电流通过电风扇时，电能转化为 能，电流通过电动机做功的过程中，电能转化为 。总之，电流做功的过程就是将电能转化为_______能的过程。
7．电路两端电压６伏，通过它的电流是0.5安，则通电５分钟，电流做功 ____焦。
8．电动机在６伏的电压下，电流１分钟做功180焦，通过电动机的电流是 ____安。
9．有一只灯泡接在220伏的家庭电路中，点亮10小时，消耗了1度电，这只灯泡工作时的电流多大？
10.一个电油汀加热器所用的电压是220伏，工作时通过它的电流为7安，通电2时，电流做了多少功？消耗的电能又是多少？
11．R1＝6欧，R2＝12欧，串联后接到12伏的电源上。求（1）1分钟电流通过R1做功多少？（2）相同时间内两个电阻所消耗的电能之比？
12．电阻R1=100欧，R2=300 ( http: / / www.21cnjy.com )欧，把它们并联在同一电路中，在通电时间相同的情况下，通过两电阻的电流之比是多少？两电阻消耗的电能之比是多少？

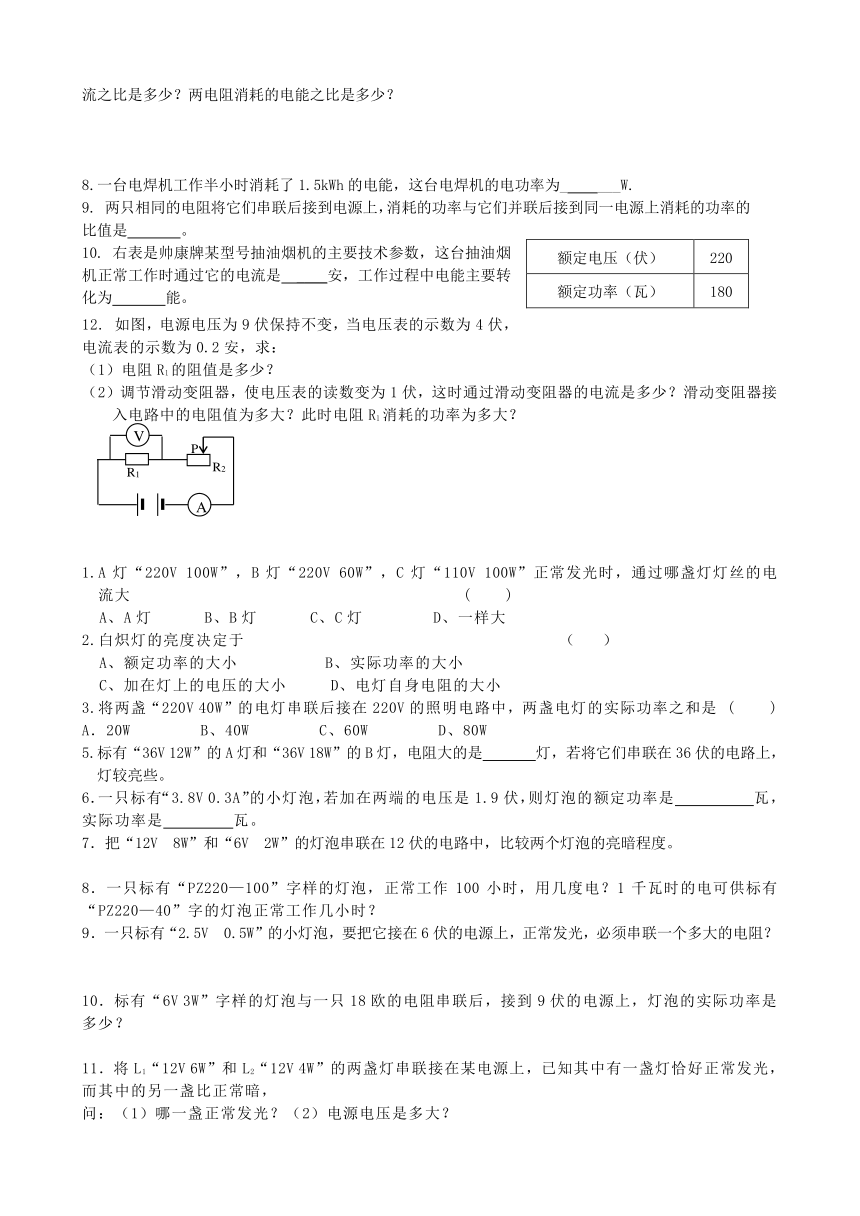

8.一台电焊机工作半小时消耗了1.5kWh的电能，这台电焊机的电功率为_ ___W.
9. 两只相同的电阻将它们串联后接到电源上，消耗的功率与它们并联后接到同一电源上消耗的功率的比值是 。
10. 右表是帅康牌某型号抽油烟机 ( http: / / www.21cnjy.com )的主要技术参数，这台抽油烟机正常工作时通过它的电流是 ____安，工作过程中电能主要转化为 能。
12. 如图，电源电压为9伏保持不变，当电压表的示数为4伏，电流表的示数为0.2安，求：
（1）电阻R1的阻值是多少？
（2）调节滑动变阻器，使电压表的读 ( http: / / www.21cnjy.com )数变为1伏，这时通过滑动变阻器的电流是多少？滑动变阻器接入电路中的电阻值为多大？此时电阻R1消耗的功率为多大？
1.A灯“220V 100W”，B灯“220 ( http: / / www.21cnjy.com )V 60W”，C灯“110V 100W”正常发光时，通过哪盏灯灯丝的电流大 ( )
A、A灯 B、B灯 C、C灯 D、一样大
2.白炽灯的亮度决定于 （ ）
A、额定功率的大小 B、实际功率的大小
C、加在灯上的电压的大小 D、电灯自身电阻的大小
3.将两盏“220V 40 ( http: / / www.21cnjy.com )W”的电灯串联后接在220V的照明电路中，两盏电灯的实际功率之和是 ( ) A．20W B、40W C、60W D、80W
5.标有“36V 12W ( http: / / www.21cnjy.com )”的A灯和“36V 18W”的B灯，电阻大的是 灯，若将它们串联在36伏的电路上， 灯较亮些。
6．一只标有“3.8V 0.3A”的小 ( http: / / www.21cnjy.com )灯泡，若加在两端的电压是1.9伏，则灯泡的额定功率是 瓦，实际功率是 瓦。
7．把“12V 8W”和“6V 2W”的灯泡串联在12伏的电路中，比较两个灯泡的亮暗程度。
8．一只标有“PZ220—100”字样 ( http: / / www.21cnjy.com )的灯泡，正常工作100小时，用几度电？1千瓦时的电可供标有“PZ220—40”字的灯泡正常工作几小时？
9．一只标有“2.5V 0.5W”的小灯泡，要把它接在6伏的电源上，正常发光，必须串联一个多大的电阻？
10．标有“6V 3W”字样的灯泡与一只18欧的电阻串联后，接到9伏的电源上，灯泡的实际功率是多少？
11．将L1“12V 6W”和L2“12V 4W”的两盏灯串联接在某电源上，已知其中有一盏灯恰好正常发光，而其中的另一盏比正常暗，
问：（1）哪一盏正常发光？（2）电源电压是多大？
12．如图小灯泡L上标有“6V 3W”的字样，在如图示的电路中，当小灯泡
正常发光时，电流表示数为0.8A。求:
（1）R=？
（2）通电2分钟在电阻R上消耗的电功？
13．某小旅馆平均每天需要将44kg、20℃的水加热至60℃作为生活用热水。下列计算涉及到有关价格见“价格表”。
价格表
名称 自来水【元/吨】 液化石油气（15kg装）【元/瓶】 居民用电【元/度】
价格 1.30 60.00 0.50
问题一：如果用热值为4.4×107 ( http: / / www.21cnjy.com )J/kg的液化石油气作燃料，且完全燃烧放出的热量有40％被水吸收。求（1）该用户每天需用液化石油气的质量。（2）该户一个月（30天）仅生活用热水这一项的开支是多少元？
问题二：如果用电热器烧水，其电能的80％ ( http: / / www.21cnjy.com )可转化为被水吸收的热量。求：（3）该户一个月仅烧生活用热水要消耗多少度电能？（4）就本题的烧水问题，说出使用电热器和燃烧液化石油气相比的两个优点。
1．在“测定小灯泡的额定功率”的实验 ( http: / / www.21cnjy.com )中，需要用 测出小灯泡的 ,用___ 测出通过它的 ，根据公式 就可以算出小灯泡的功率。
2．为在 电压下测出小灯 ( http: / / www.21cnjy.com )泡的额定功率，需要用 调节小灯泡两端的电压即可；如果调节的电压略高于额定电压，若实际电压为额定电压的1.2 倍，则实际功率为额定功率的______倍。（假设电阻值不变）
3．用伏安法可以测出的是 （ ）
A、电阻 B、额定功率 C、实际功率 D、以上都可以
4．测出小灯泡的额定功率应是 （ ）
A、小灯泡发光最亮的一次 B、小灯泡发光最暗的一次
C、小灯泡正常发光的一次 D、随便哪一次都可以
5测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（ ）
A、电压表选“0—15V”，电流表选“0—3A”
B、电压表选“0—15V”，电流表选“0—0.6A”
C、电压表选“0—3V”，电流表选“0—3A”
D、电压表选“0—3V”，电流表选“0—0.6A”
6. 将“ 12V 6W”的灯泡L1 和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：（ ）
A．L1 和L 2均正常发光 B．L1比L 2亮
C．L1比 L 2暗 D．L1和 L 2 一样亮
7．对于分别标有“6V 3W” ( http: / / www.21cnjy.com )和“9V 3W”字样的灯泡，如果把它们并联接入同一电路，则它们发光的情况是 （ ）
A、两灯都不正常发光，但一样亮 B、两灯都能正常发光，且一样亮
C、可能有灯正常发光，但前者亮 D、可能有灯正常发光，但后者亮
8． “测定小灯泡的功率”实验中,电路 ( http: / / www.21cnjy.com )连接正确,闭合开关,灯发光,但无论怎样调节滑动变阻器,电压表示数虽有变化,却始终达不到灯泡的额定电压,其原因可能是下述哪一种 （ ）
A.变阻器的的电阻太大 B.电压表的量程太大
C.电源电压太低 D.电流表的量程太大
9．用下图所的器材测定额定电压为2.5伏的小灯泡的额定功率，在方框内画出实验电路图，并用铅笔线代替导线连接下面的实验电路。
10. 为了测量标有“2.5V”的小灯泡的额定功率，某同学选用电流表的量程为0-0.6安培，电压表的量程为0-3伏特。
(A) 连接电路前，必须使用开关____ ( http: / / www.21cnjy.com )___；闭合开关前，调节滑动变阻器，使电路中的_______；调节滑动变阻器时，应观察________表，使指针指在_______。
(B)在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为______。
次数 电压(伏特) 电流(安培)
1 2.0 0.20
2 2.5 0.25
3 3 0.3
11．测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。
(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(2)闭合开关之前，变阻器的滑动片P应置于_______端，实验过程中，变阻器的作用是_______。
(3)当灯泡正常发光时，灯 ( http: / / www.21cnjy.com )泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。
1．阻值为R的电阻丝,接到电源 上6分 ( http: / / www.21cnjy.com )钟烧开一壶水,现在用两根同样的电热丝串联起来,烧同样一壶水,需要的时间是 ( )
A. 12分钟 B. 4 分钟 C. 8分钟 D. 6分钟
2．一只电炉接在220伏的电路上时，用 ( http: / / www.21cnjy.com )10分钟可把一壶水烧开，那么接在110伏的电路上时，同样把这壶水烧开所需要时间是 ( )
A．10分钟 B．20分钟 C．30分钟 D．40分钟
3．如图所示，A、B、C、D四段电阻丝， ( http: / / www.21cnjy.com )粗细都相同，长度为A=CA．A电阻丝 B. B电阻丝 C. C电阻丝 D. D电阻丝
4．有两根导线，第一根是2欧，第二根电阻是6 ( http: / / www.21cnjy.com )欧，加在它们两端的电压之比为1:3，通电时间之比为2:1，则它们产生热量之比为 （ ）
A．1:6 B．6:1 C．2:3 D．3:2
5．电炉丝坏了，去掉1/4后，仍接在 ( http: / / www.21cnjy.com )原电源上，在相同的时间内产生的热量与原来产生的热量之比为 ( )
A．4:3 B．3:4 C．4:1 D．1:4
7．“220V 40W”的电炉，在照明电路上，使用10分钟产生了多少热量？
9．一个“220V 1000W”的电热器，在额定电压下通电15分钟，
产生的热量是多少焦？
电能表标有“3000r/KWh”的字样，则在这段时间内电能表的转盘转过了多少转？
若这些热量有30%被2.5千克、30℃的水吸收，在1标准大气压下，水温升高到多少℃？[水的比热是4.2×103焦/（千克·℃）]
10．电源电压为12伏不变,R1=15欧,变阻器标有“25 3A”的字样,当移动变阻器的滑片时,R1的功率在什么范围内变化
11．如图所示的电路，电源电压为12伏 ( http: / / www.21cnjy.com )，R2的最大阻值为30欧。（1）当S断开，移动滑片P使灯正常发光时，电流表的示数为0.5安，电压表的示数为4伏，则滑动变阻器接入电路的电阻多大？灯泡的额定功率多大？（2）S合上移动滑动变阻器的滑片，又使灯L正常发光时，电流表的读数为0.7安，则R1的阻值为多大？每分钟通过R1产生的热量为多大？此电路的总功率为多大？
1、在电路中由于短路等原因引起电流过大时，空气开关能自动______ 电路，俗称“跳闸”。
2、某同学家的保险丝突然熔断，换上新的同 ( http: / / www.21cnjy.com )规格保险丝后又立即熔断，这种现象说明电路中存在___ ___故障或用电器的_____ _。
4． 使用测电笔时，手要接触测电笔 ( http: / / www.21cnjy.com )尾部的 。笔尖接触电线（或与导线相连的导体），氖管发光表明接触的是 线。
6、家庭电路中，造成电流过大的原因不可能的是（ ）
A、火线与零线短路 B、用电器与电路接线不良
C、接入了大功率的用电器 D、电路中总电阻过小
7．安装家庭电路时，下列几种做法中，正确的是 （ ）
A．将各盏电灯串联 B．将插座和电灯串联
C．将保险丝装在总开关的前面 D．零线直接进灯座，火线经过开关再进灯座
8．如图电路，开关S接通后，电灯不发 ( http: / / www.21cnjy.com )光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光， D点不发光，可以判断线路的故障 （ ）
A．在AB段断路 B.在BC段断路
C．在BC段断路 D.在CD段断路
9.家庭电路中的保险丝烧断了，其原因可能是 （ ）
A、开关里的两个线头相碰了 B、灯座里的两个线头相碰了
C、室内所有灯都开了 D、进户线的绝缘皮破了，两条导线相碰
10．请将螺丝口电灯，开关，保险丝，插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。
11．某用户的电能表为“220V 2 ( http: / / www.21cnjy.com )0A”。该户电路中有40W日光灯40盏，60W电灯20盏。问：（1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器
12．市场上，一位顾客和一位 ( http: / / www.21cnjy.com )卖微波炉的售货员出现了不同的意见，售货员说，微波炉很省电用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就烧保险丝。
他们二人说的情况是否真有矛盾，请你用科学术语表达他们的意思。
1．灯L1和L2串联后接在 ( http: / / www.21cnjy.com )9伏的电源上，L1“6V 3W”，L2“9V ？W”，电压表的示数为3.6 伏，求：L1的实际功率和L2的额定功率。
2．灯泡与4欧姆的电阻串联后接入12伏电源 ( http: / / www.21cnjy.com )时，正常发光，灯泡的功率是8瓦。求：（1）灯泡工作时的电阻值（2）灯泡的额定电压（3）灯泡在1分钟内产生的热量。
3．如图所示，已知滑动变阻器的最大阻值为18 ( http: / / www.21cnjy.com )Ω，电源电压为6V，灯泡上有“6V 3W”字样。求：（1）闭合S1、S2，滑片P滑到b端时，电流表示数为1A，求R阻值；
（2）闭合S1，断开S2，滑片P滑到a 端时，电压表示数多大？电阻R上消耗的电功率多大？
4．某同学设计了一种可调节灯光亮度的电路，如 ( http: / / www.21cnjy.com )图所示。R1=200欧，R2=316欧，当开关扳向触点1时，灯泡正常发光。已知灯L的规格为“220V，100W”电源电压为220伏，当开关S分别扳向触点1、2、3时灯泡的亮度随之发生变化。问：
小灯泡的阻值是多少？
当开关S扳向哪个触点时，灯变得最暗，此时小灯泡实际消耗的电功率是多少？
指出该同学设计的调光电路还存在什么缺陷，画出一种改进后的电路图。
5．一天，小明注意到家中的灯 ( http: / / www.21cnjy.com )泡比平常亮，他猜可能是电压超过220V，为了证实这种猜测，他做了如下实验：关闭家中其它用电器，只开一盏“220V 100W”的电灯，观察到标有“3000R/KWh”字样的电能表在20min内转盘转了121圈，求：
（1）这盏灯的电阻是多大（不计温度对灯丝电阻的影响）？
（2）20min时间内这盏灯消耗的电能是多少？
（3）小明家此时的实际电压是多少？
6．如图所示，当开关S闭合后， ( http: / / www.21cnjy.com )滑动变阻器滑片P在B点时，电压表示数为4.5V，电流表示数为0.15A；滑片P在中点C时电压表的示数为3V。求：
滑动变阻器R1的最大阻值；
电源的电压；
电路的最大功率。
7．如图所示，是研究电流产生的热量跟哪些因素有关的实验。
（1）做该实验时，除了图中所示的器材外，还应该有 。
（2）实验中，是通过观察 来粗略地说明电流产生热量的多少的。
（3）就这一实验而言，下列两种认识中正确的是 （填字母）。
通过该实验能够得出焦耳定律
通过该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多。
8.如图所示的电路中，电源电压保持不变，电 ( http: / / www.21cnjy.com )流表的量程为0—3A，R2为滑动变阻器，此时滑片P位于中点。当开关S1闭合，S2、S3断开时，R1消耗的功率为6W；再闭合S2，电路消耗的总功率为9W，电流表的示数较前次增大了0.5A。求：
（1）电源电压；
（2）将开关S3闭合，S1、S2断开，将滑动变阻器的滑片P移到右端，此时电阻R1在1分钟内产生的热量；
（3）为了使整个电路消耗的功率尽可能大，应闭合和断开哪些开关？此时对滑动变阻器连入电路的阻值有何要求？
9．某物理课外活动小组按图所示的电路图 ( http: / / www.21cnjy.com )连接电路进行实验，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为25欧，三次改变滑动变阻器滑片P的位置，得到下表的实验数据。求：
(1)V表三次的示数各为多少？
(2)R1的阻值多大？
(3)滑片P怎样移动可使R1的电功率减到最小？R1的电功率最小值为多少？
次数 A1表示数(A) A2表示数(A) V1表示数(V) V2表示数(V)
1 0.4 0.4 6 6
2 0.5 0.5 7.5 4.5
3 0.6 0.6 9 3
U
L1
L2
S
额定电压（伏） 220
额定功率（瓦） 180
R1
A
R2
P
V
R
L
A
A
- 0 .6 3
V
- 3 15
P
C
A
B
D
Ａ
Ｃ
Ｂ
Ｄ
Ｕ
Ｕ
A
B
C
D
S
零
火
S1
S2
S3
R1
R2
A
