课件28张PPT。欢迎走进数学世界欢迎走进数学世界欢迎走进数学世界

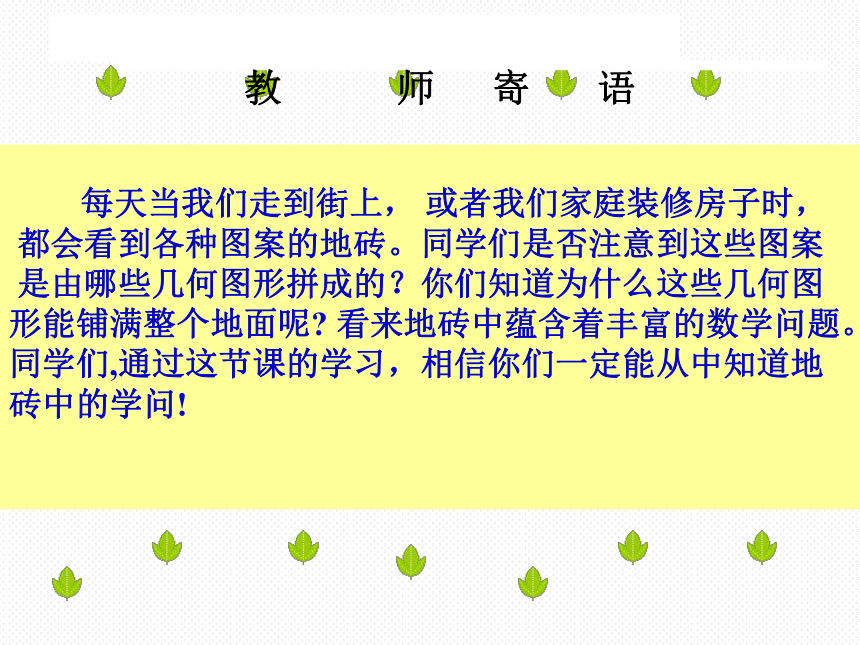

??? ???? 每天当我们走到街上， 或者我们家庭装修房子时，
都会看到各种图案的地砖。同学们是否注意到这些图案
是由哪些几何图形拼成的？你们知道为什么这些几何图
形能铺满整个地面呢? 看来地砖中蕴含着丰富的数学问题。
同学们,通过这节课的学习，相信你们一定能从中知道地砖中的学问!

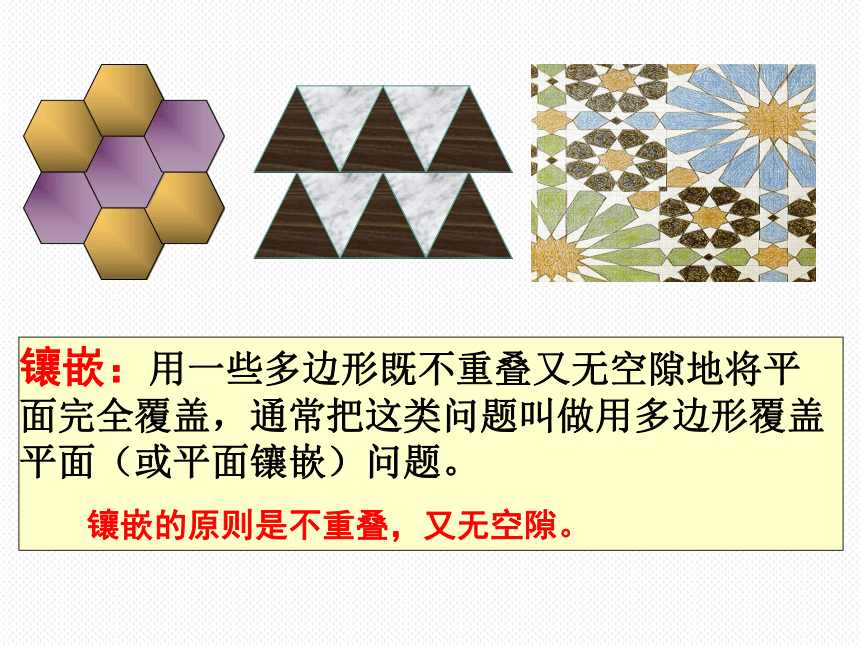

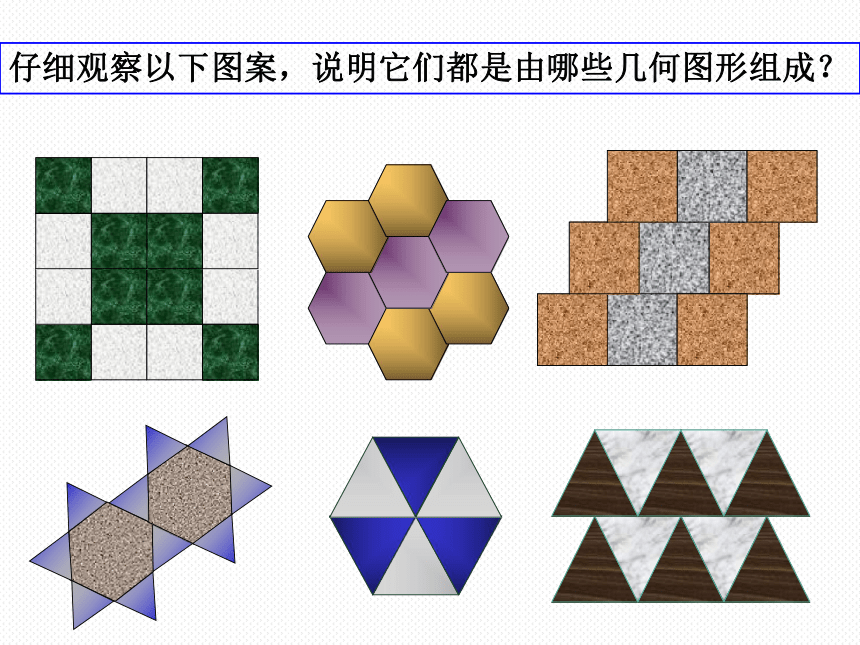

制作与主讲教师：罗sir7、4 镶嵌仔细观察以下图案，说明它们都是由哪些几何图形组成？镶嵌：用一些多边形既不重叠又无空隙地将平面完全覆盖，通常把这类问题叫做用多边形覆盖平面（或平面镶嵌）问题。
镶嵌的原则是不重叠，又无空隙。探索问题一：1、我们看一看用同一种正多边形（如正三角形，正四边形，正六边形）能否镶嵌成平面图案? 如果能 , 共有几种正多边形能镶嵌成平面图案呢 ?
2、可以拼成一个地面条件是什么？

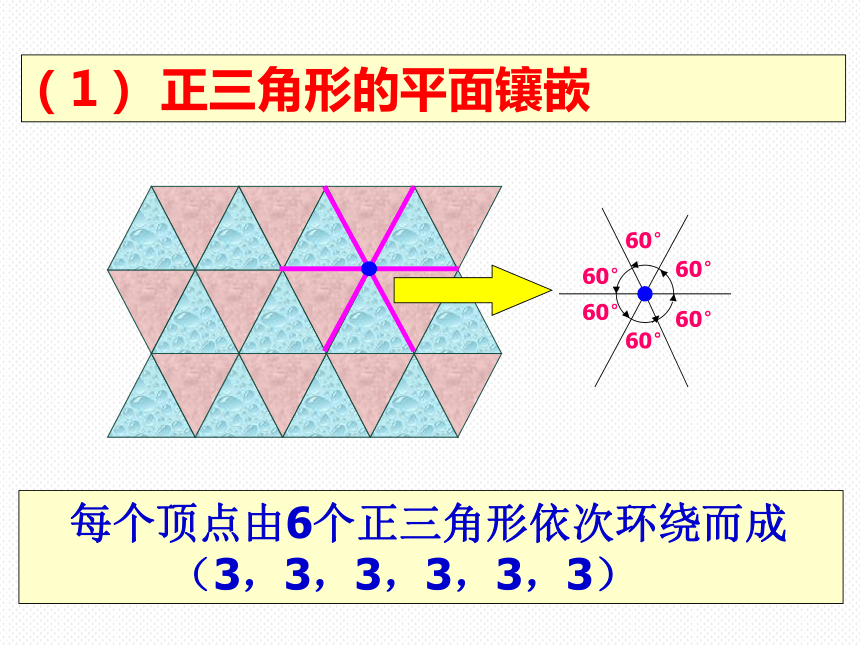

60°60°60°60°60°60° 每个顶点由6个正三角形依次环绕而成

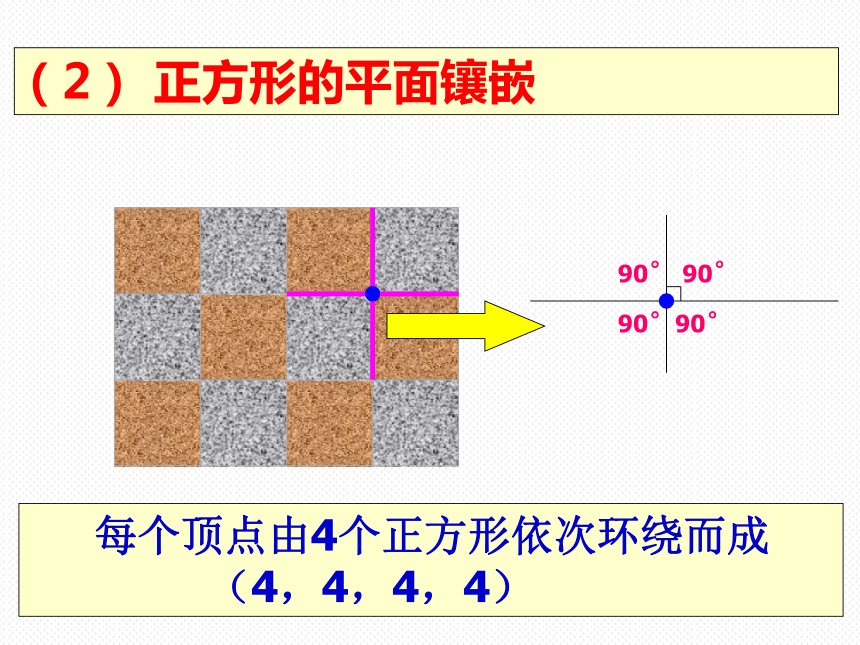

（3，3，3，3，3，3）（1） 正三角形的平面镶嵌90°（2） 正方形的平面镶嵌 每个顶点由4个正方形依次环绕而成
（4，4，4，4）90°90°90°120 °120 °120 ° 每个顶点由3个正六边形依次环绕而成
（6，6，6）（3） 正六边形的平面镶嵌探索问题二：看一看正五边形纸片，试一试能否镶嵌成平面图案，为什么？因为正五边形的内角不能组成360°的角，而正三角形的内角能组成360°的角。而三角形的内角为180度，两个180度为360度，任意四边形的内角和为360度，所以三角形，四边形均可镶嵌成平面。 结论：用同一种正多边形镶嵌成平面图案的条件：
拼在同一点的各个角的和是 360 °
只有（3，3，3，3，3，3） ;（4，4，4，4）；（6，6，6）
三种情形。探索问题三：下面我们来研究两种正多边形镶嵌问题。
1、用正三角形和正方形结合拼图，能否镶嵌成平面图案？请你试一试！
2、还有没有其他用两种正多边形镶嵌的图案？注意：同一个组合会有不同的镶嵌效果1、正三角形与正方形的镶嵌： 图案1
（3，4，3，3，4） 图案2
（3，3，3，4，4，）120°120°60°60°2、正三角形与正六边形的镶嵌：
图案（1）每个顶点处各有 2个正三角形， 2个正六边形. （3，6，3，6）60°60°120°60°60°每个顶点处各有4个正三角形， 1个正六边形（3，3，3 ，3 ，6 ）2、正三角形与正六边形的镶嵌：
图案（2）3、其他用两种正多边形镶嵌的图案：（4，8，8） （3，12，12）正十二边形与正三角形的平面镶嵌
结论：用两种正多边形镶嵌成平面图案的条件：
拼在同一点各个多边形的各个内角的和是 360 °
三种正多边形的平面镶嵌 正方形、正六边形、
正十二边形的平面镶嵌
（6，4，6，12）（4，6，4，12）4、 下列正多边形的组合中 , 不能镶嵌的是 ( ) A. 正方形和正三角形 ? B. 正方形和正八边形 C. 正三角形和正十二边形 D. 正方形和正六边形 1、下列正多边形不能够镶嵌成平面图案的是 (? ) A 正三角形 ? B 正方形 C 正五边形 ?D 正六边形 2、用正方形一种图形进行平面镶嵌时，在它的一个顶点周围的
正方形的个数是（ ）
A、 3 B 、4 C、5 D 、63、如果只用一种正多边形作平面镶嵌，而且在每一个正多边形
的每一个顶点周围都有6个正多边形，则该正多边形的内角度数
为（ ）
A、120 0 B、90 0 C、60 0 D、450知识检测：CCBD拓展延伸：2、形状、大小完全相同的任意
四边形能镶嵌成平面图形吗？1、形状、大小完全相同的任意
三角形能镶嵌成平面图形吗？知识归纳：多边形能进行平面镶嵌的条件：
（1）拼接在同一点的各个角的度数和是3600；
（2）相邻的多边形有公共边。课外作业： 请同学们设计一个平面镶嵌图形：
要求：
1、如果用正多边形镶嵌，设计时必须用两种（或两种以上）正多边形镶嵌。
2、也可以用不规则的图形，设计丰富多采的镶嵌图案。
方法：
可用用彩纸拼，也可自己画。知识库：资料１：御花园中的“石子画”
在北京故官御花园内，有许多颜色不同的细石子砌成的各种
美丽图案的花石子路，又称“石子画”。故宫御花园里的花石子路（“石子画”）是用砖雕成花纹，或以瓦条组成花纹，然后中间填
镶五色匀称的石子，铺缀成一幅幅生动的画面。据统计御花园的
石子画的图案约有 900 幅，可以说是中国拥有石子路镶嵌图案最多的图林了。这些石子路图案的组成，是把全园作为一个整体来考虑设计的，因此显得极为统一协调。但是每幅图案又有它的独立的面貌，有花卉、风景、人物、博古、建筑，飞禽走兽及吉祥图案等，种类繁多。其中的“颐和春色”、“关黄对刀”、“鹤鹿同春”等图案，造型优美，动态活泼、构图别致，色彩分明，沿路观赏，真是美不胜收。
资料２：镶嵌画
以大小不同的彩石、玻璃料器、金属等硬质片料拼嵌而成的
图画。一般用于装饰建筑物的墙面、天花板或地面。镶嵌画历史
悠久，最早见于公元前 4000 余年的美索不达米亚，苏美尔人是这
种艺术的始祖。镶嵌画以其色彩的真实性和永久性，制作的多样性
以及题材的广泛性而得以在世界上绵延流传。
中国的镶嵌艺术具有悠久的历史和独特的风格。这些镶嵌艺术
大多出现在工艺品上，如殷商时代的铜器曾有错金和错金嵌玉的装
饰纹样出现。镶嵌画虽较少，仍可以从帝王御花园的甬道和民间的
建筑中发现用卵石镶嵌地面和墙面的镶嵌装饰画面。当代中国艺术
家也开始重视运用这种艺术形式，在一些重要建筑物的室内外创作
了一些镶嵌画。
镶嵌画材料来源十分丰富，有天然彩石、卵石、贝壳、螺钿、
宝石、玉石和人造的玻璃料器、陶瓷、有机玻璃、金属和木料等。
镶嵌画具有其他壁画所没有的坚固、耐潮湿、耐晒而不变色的优点，
硬质片料的质感与量感以及镶嵌工艺产生的形、色、光的效果，使
镶嵌画在色、质、量感方面显得粗犷浑厚，色彩斑斓。
平面镶嵌图案欣赏：谢谢合作
再见
二00九年四月
