空间几何体的三视图

课件27张PPT。主讲人:郑红丹4.3.1空间直角坐标系横看成岭侧成峰，
远近高低各不同。不识庐山真面目，

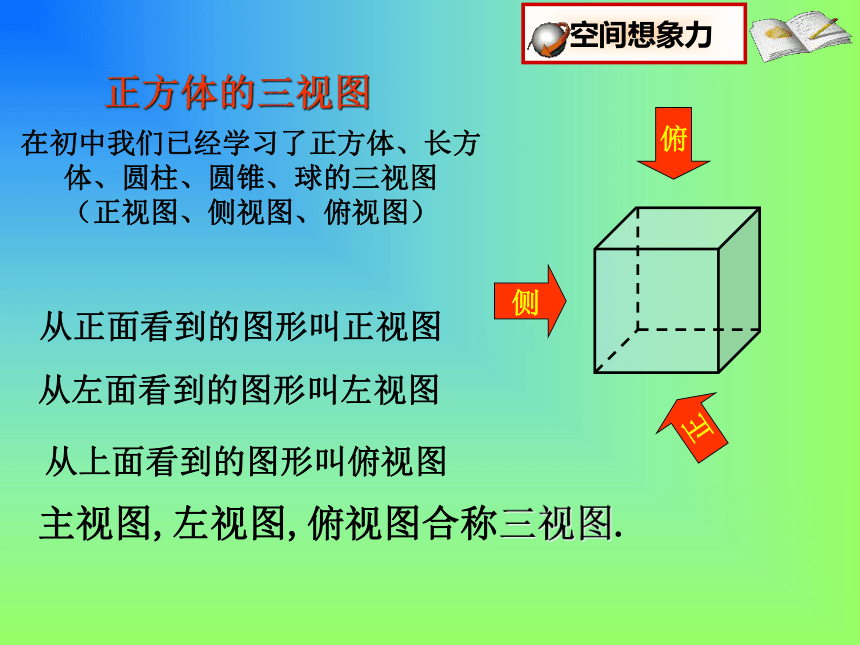

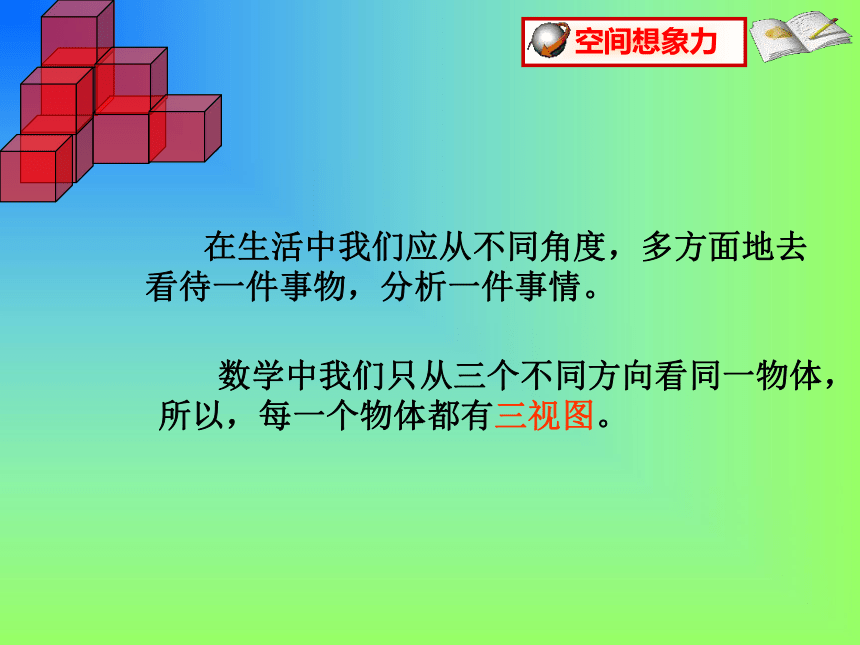

只缘身在此山中。 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。正方体的三视图正侧 俯从正面看到的图形叫正视图从左面看到的图形叫左视图从上面看到的图形叫俯视图主视图,左视图,俯视图合称三视图.
在初中我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图

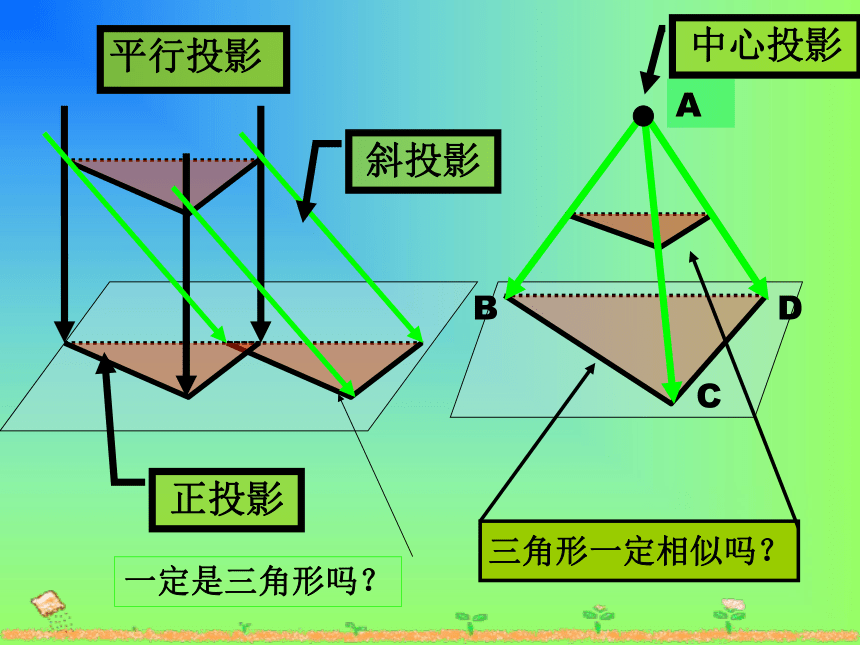

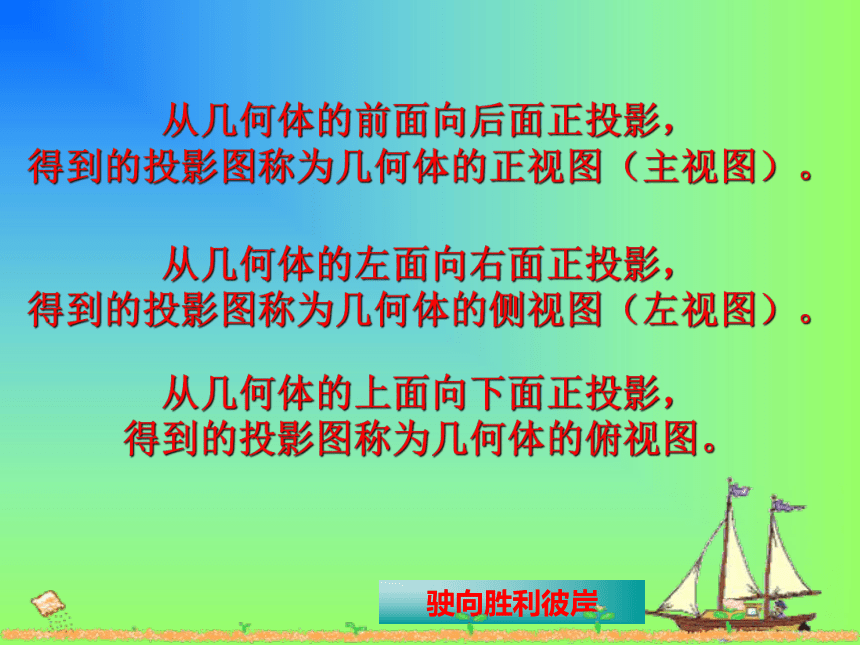

（正视图、侧视图、俯视图）苏－27战机三视图A中心投影平行投影斜投影正投影从几何体的前面向后面正投影，
得到的投影图称为几何体的正视图（主视图）。
从几何体的左面向右面正投影，
得到的投影图称为几何体的侧视图（左视图）。从几何体的上面向下面正投影，

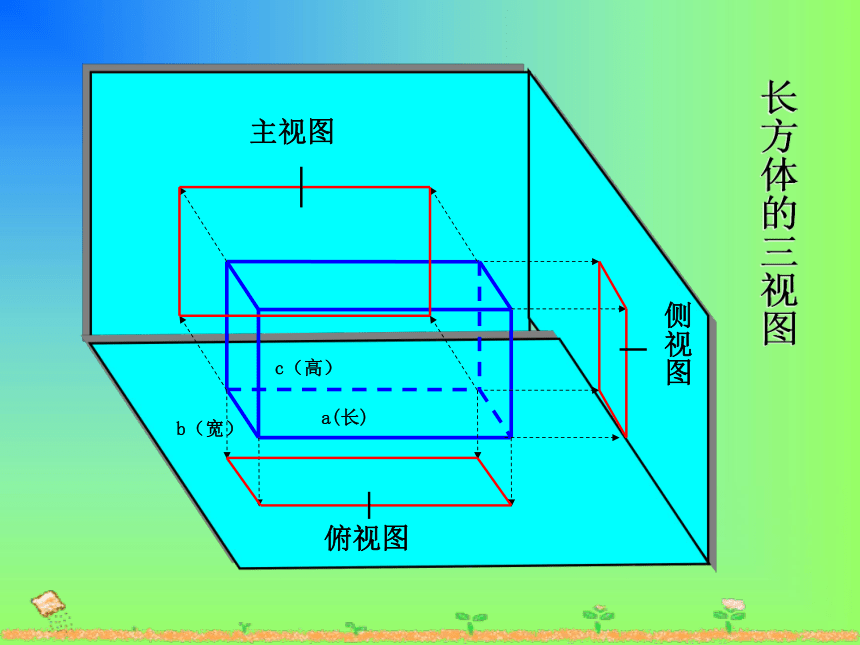

得到的投影图称为几何体的俯视图。驶向胜利彼岸长方体的三视图 正方体的三视图正侧 俯正视图侧视图俯视图长方体长方体的三视图圆柱的三视图圆锥圆锥的三视图球的三视图例3：画出下面几何体的三视图。 正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。 简单组合体的三视图正四棱台正四棱锥? 探究 ? 圆柱圆台俯视图左视图正视图ABC（　　）（　　）（　　）BCB 练一练 正视图俯视图左视图 练一练 CBD侧视图正视图俯视图下面三视图是表示哪个几何体？侧视图正视图A 思考 下图中的三视图表示哪个几何体？
如图所示是有几个小立方块所搭几何体的俯视图小正方形
中的数字表示在该位置小立方块的个数，请画出相应几何体
的主视图和左视图。主视图左视图 课堂练习 课后作业 课本P22 习题1.2 A组 1、2 谢谢指导
