从三个角度看图形

课件18张PPT。庐山风光 横看成岭侧成峰
远近高低各不同
不识庐山真面目

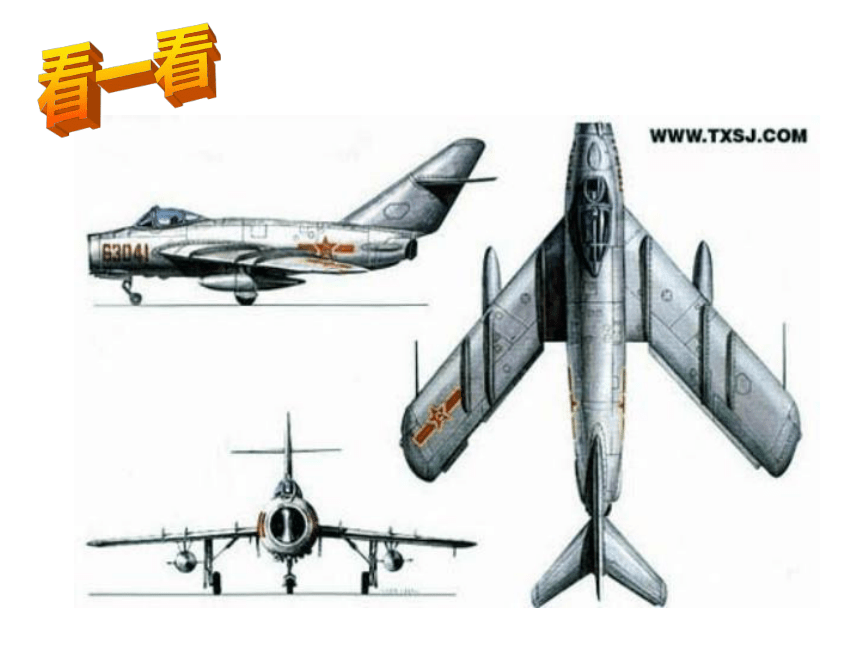

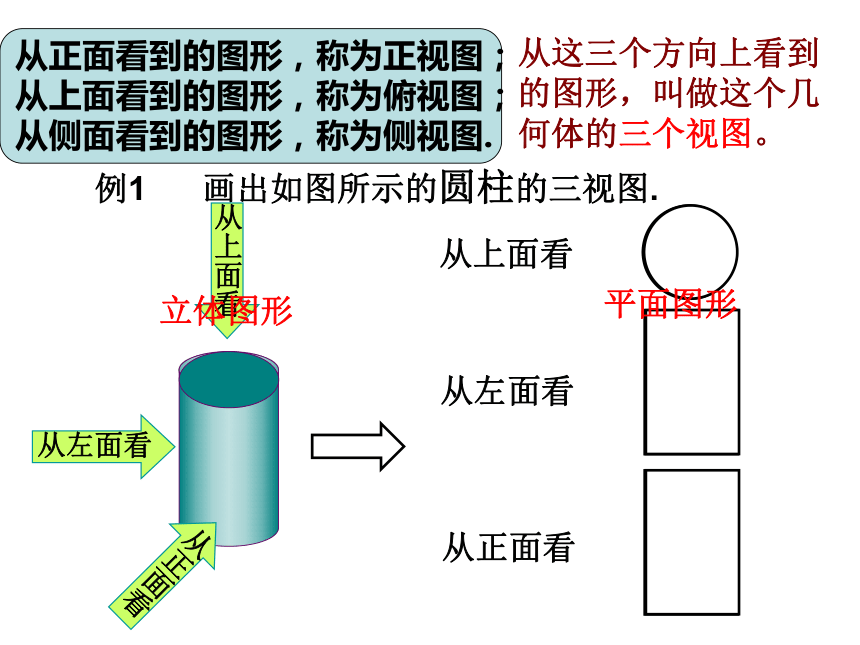

只缘身在此山中题西林壁 苏轼看一看说一说 (1)从上面、左面、正面看一个圆柱，看到的图形分别是什么？从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；

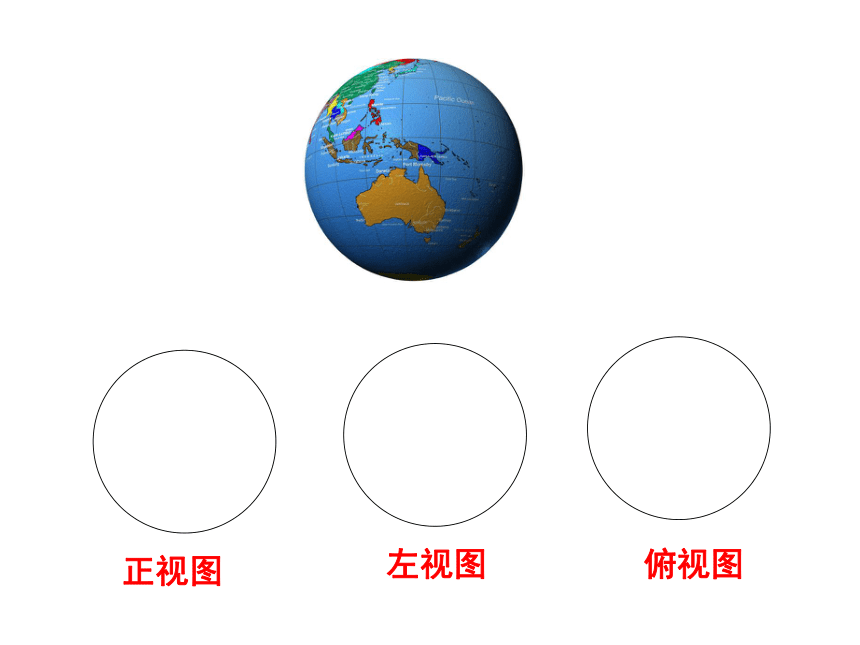

从侧面看到的图形，称为侧视图. 例1 画出如图所示的圆柱的三视图. 从这三个方向上看到的图形，叫做这个几何体的三个视图。从上面看从正面看从左面看立体图形平面图形请画出下列实物体的三视图(1)(2)进 步 的 阶 梯（1） 俯视图左视图正视图ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB进 步 的 阶 梯（2） 小 心 地 试 一 试如右图所示的三棱柱的
正视图为 ;
俯视图为 ;
左视图为 .（1）（2）（3）（1）（2）（3）从上面看从左面看从正面看正视图左视图俯视图挑战自我探究利用9个小正方体，摆成下面的图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？ （１）桌面上放着一个圆柱和一个长方体，请说出下面三幅图分别是从哪一个方向看到的？
想一想从正面看从上面看从左面看（1）（2）（3）进 步 的 阶 梯（3） 课堂练习：1、三视图都一样的几何体有______________（两种）球体、正方体圆锥2、 如图是某几何体的三视图，则这个几何体是____· 正视图 左视图 俯视图3、(02----03中山上学期)如图这个物体的俯视图是（ ）
课堂小结请同学们思考，本节课学习了哪些知识？给了我们什么启示？知识：
（1）从不同方向观察同一物体时，可能看到不同的结果；
（2）画简单几何体的三视图。启示：
要学会从多方向、多角度看物、看事、看人。学 而 不 思则罔回头一看，我想说…如右图所示的礼品盒，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？进 步 的 阶 梯（3） 正视图俯视图左视图（1）（2）（3）正面左面上面19、(03---04中山上学期)（6分）下面是由6个相同的长方体堆成的物体，试画出这一物体的正视图和府视图：
